Ενισχυτής ινών με πρόσμειξη υττέρβιου

Πίνακας περιεχομένων

1. Εισαγωγή του ενισχυτή ινών με πρόσμειξη υττέρβιο

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμής

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και συντήρηση

12. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος-Ενισχυτής ινών με πρόσμειξη υττέρβιου

Ο ενισχυτής ινών με πρόσμειξη υττέρβιο (YDFA) χρησιμοποιεί ένα λέιζερ αντλίας ημιαγωγών για να διεγείρει την ίνα απολαβής με πρόσμειξη υττέρβιο, παρέχοντας αποτελεσματική οπτική ενίσχυση στην περιοχή μήκους κύματος 1030–1080 nm. Ο ενισχυτής προσφέρει προαιρετική και συνεχώς ρυθμιζόμενη κορεσμένη ισχύ εξόδου σε 17/20/23/25/26/27/30/33/37/40 dBm, με υψηλό κέρδος, χαμηλό θόρυβο και σταθερή απόδοση εξόδου.

Διαθέσιμο σε διαμορφώσεις πάγκου και συμπαγούς μονάδας, το YDFA υποστηρίζει έλεγχο μπροστινού πίνακα, σειριακή επικοινωνία και λειτουργία λογισμικού υπολογιστή, καθιστώντας το κατάλληλο για εφαρμογές όπως η ενίσχυση λέιζερ 1064 nm στην επιστημονική έρευνα, τα βιομηχανικά συστήματα λέιζερ, οι εφαρμογές λέιζερ ινών και τα συστήματα οπτικών μετρήσεων ακριβείας.

Προδιαγραφές προϊόντος-Ενισχυτής ινών με πρόσμειξη υττέρβιου

Χαρακτηριστικά προϊόντος-Ενισχυτής ινών με πρόσμιξη υττέρβιου

● Ευρύ φάσμα μήκους κύματος.

● Υψηλή ισχύς εξόδου έως 40dBm.

● Αριθμός χαμηλού θορύβου.

● Hi1060 ή PM980 προαιρετικά.

Εφαρμογές Προϊόντος-Ενισχυτής ινών με πρόσμειξη υττέρβιου

● Μη γραμμική οπτική. μεγάλο

● Φωτονική μικροκυμάτων.

● Συνεκτικά συστήματα LiDAR.

Λεπτομέρειες προϊόντος-Ενισχυτής ινών με πρόσμειξη υττέρβιου

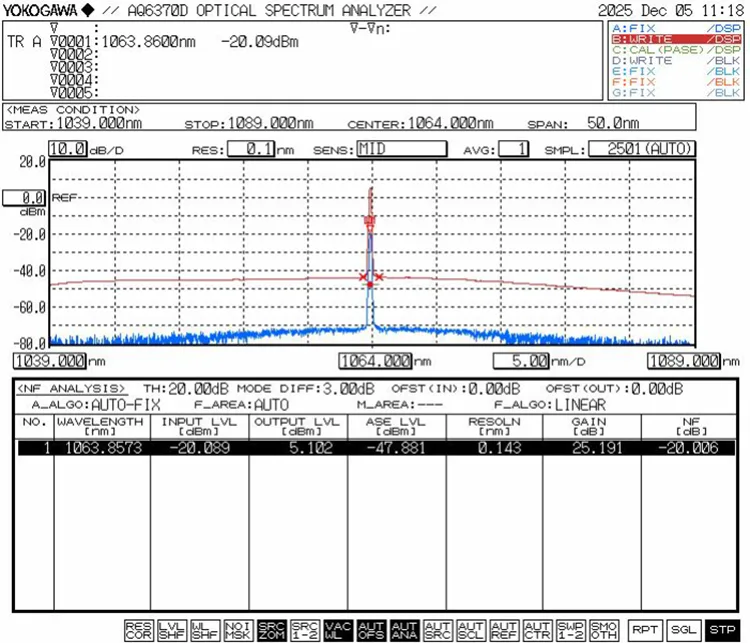

● Οπτικό φάσμα ενισχυμένου σήματος 1064nm Ισχύς εισόδου 0dBm, 3A

● Power instability@ισχύς εξόδου 27dBm, είσοδος 0dBm 1064nm, λειτουργία APC

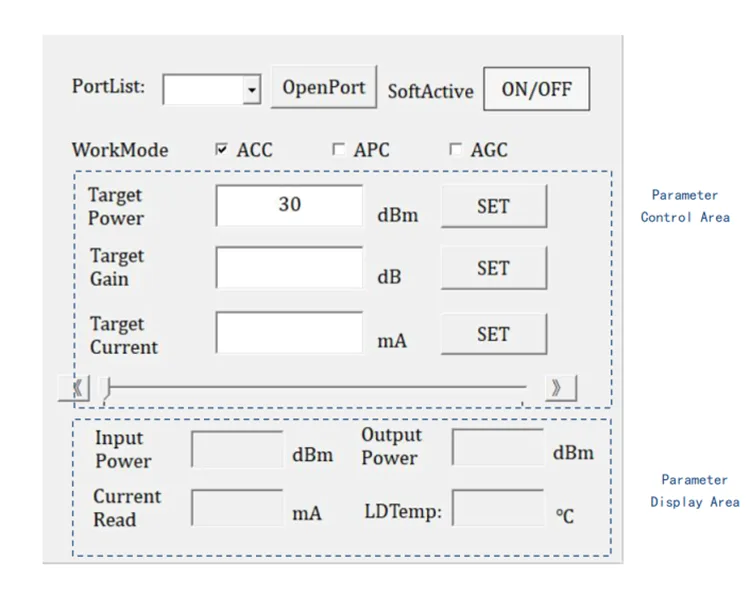

● Διεπαφή λογισμικού ελέγχου υπολογιστή

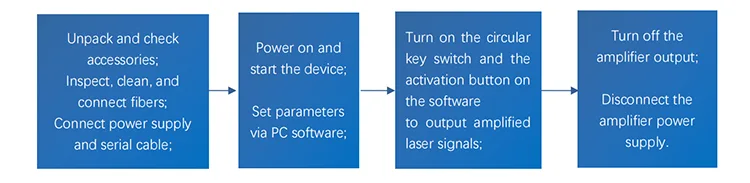

Βήματα λειτουργίας-Ενισχυτής ινών με πρόσμειξη υττέρβιου

Βήμα 1. Αποσυσκευασία και συναρμολόγηση: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη, συμπεριλαμβανομένου του καλωδίου τροφοδοσίας ή του μετασχηματιστή ρεύματος, των βραχυκυκλωτικών ινών, του εγχειριδίου λειτουργίας, της αναφοράς δοκιμής κ.λπ.

Συνδέστε το τροφοδοτικό: Οι ενισχυτές πάγκου μπορούν να συνδεθούν απευθείας σε εναλλασσόμενο ρεύμα. Οι αρθρωτοί ενισχυτές θα πρέπει να συνδέονται σε τροφοδοτικό μεταγωγής DC ή ρυθμισμένο τροφοδοτικό που πληροί τις απαιτήσεις τροφοδοσίας τους.

Χρησιμοποιήστε ειδικό εξοπλισμό και εργαλεία (ελεγκτής τελικής όψης ινών, κιτ καθαρισμού συνδετήρων ινών) για να επιθεωρήσετε και να καθαρίσετε την ακραία όψη του συνδετήρα ινών. Μόνο όταν είναι εντελώς καθαρό, χρησιμοποιήστε βραχυκυκλωτήρες ινών για να συνδέσετε την πηγή φωτός σήματος στη θύρα εισόδου του ενισχυτή.

Βήμα 2. Ενεργοποιήστε την τροφοδοσία του ενισχυτή, επιλέξτε τον τρόπο λειτουργίας στο λογισμικό υπολογιστή και ορίστε παραμέτρους όπως η ισχύς εξόδου ή το ρεύμα αντλίας.

Σημείωση: Κάθε φορά που ενεργοποιείται η μονάδα ενισχυτή, ο τρόπος λειτουργίας (APC/ACC) και το ρεύμα λειτουργίας ή η ισχύς εξόδου του ενισχυτή είναι οι ρυθμίσεις παραμέτρων από την τελευταία χρήση. Εάν χρειάζεται προσαρμογή, μπορεί να τροποποιηθεί μέσω του λογισμικού υπολογιστή. Ο ενισχυτής ρυθμίζεται συνήθως στο ελάχιστο ρεύμα λειτουργίας και στην ελάχιστη ισχύ εξόδου από προεπιλογή στο εργοστάσιο.

Βήμα 3. Πατήστε το διακόπτη του κλειδιού ενεργοποίησης (ACT) στη μονάδα και κάντε κλικ στον διακόπτη ενεργοποίησης (SOFTACTIVE) στο λογισμικό του υπολογιστή. Αυτή τη στιγμή, το σήμα λέιζερ αρχίζει να ενισχύεται και να εξέρχεται. Κατά τη διάρκεια του πειράματος, ο τρόπος λειτουργίας και η ισχύς εξόδου μπορούν να ρυθμιστούν έγκαιρα ανάλογα με τις ανάγκες.

Σημείωση: Όταν ο ενισχυτής βρίσκεται σε κατάσταση εκπομπής φωτός (ο διακόπτης ενεργοποίησης είναι ενεργοποιημένος), απαγορεύεται αυστηρά η σύνδεση, η αποσύνδεση ή η σύνδεση συνδετήρων βραχυκυκλωτήρα ινών. Διαφορετικά, η ακραία όψη του συνδετήρα του βραχυκυκλωτήρα ινών και ο ίδιος ο ενισχυτής είναι πιθανό να καταστραφούν, οδηγώντας σε δυσλειτουργίες.

Setp4. Μετά τη χρήση, απενεργοποιήστε τον διακόπτη του κλειδιού ενεργοποίησης (ACT) για να διακόψετε την έξοδο του ενισχυτή, να απενεργοποιήσετε την παροχή ρεύματος και να αποσυνδέσετε τη σύνδεση οπτικών ινών.

Πληροφορίες παραγγελίας-Ενισχυτής ινών με πρόσμειξη υττέρβιου

π.χ.: ΥΔΦΑ-27-ΠΜ-Μ

(Πληροφορίες παραγγελίας: Ενισχυτής ινών με πρόσμειξη Ytterbium, ισχύς εξόδου 27dBm, με ίνα PM980, πακέτο μονάδων).

Φύλλο δεδομένων και φύλλο δοκιμής-Ενισχυτής ινών με πρόσμειξη υττέρβιο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής - Ενισχυτής ινών με πρόσμειξη υτερβίου

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Ενισχυτής ινών με πρόσμειξη υττέρβιου χρόνου

Παραγωγή: 10-15 εργάσιμες ημέρες. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Τα διεθνή logistics: 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και συντήρηση-Ενισχυτής ινών με πρόσμειξη υττέρβιο

● Ο ενισχυτής πρέπει να λειτουργεί εντός του ονομαστικού μήκους κύματος οπτικού σήματος και του εύρους ισχύος. Μην εισάγετε οπτικά σήματα πέρα ​​από το καθορισμένο εύρος. Ανατρέξτε στην αναφορά δοκιμής προϊόντος για συγκεκριμένες παραμέτρους.

● Πριν ξεκινήσετε, βεβαιωθείτε ότι ο διακόπτης λειτουργίας και ο διακόπτης του κλειδιού είναι απενεργοποιημένοι και, στη συνέχεια, συνδέστε το τροφοδοτικό. Κατά την απενεργοποίηση, πρώτα απενεργοποιήστε τον διακόπτη του κλειδιού και αποσυνδέστε την παροχή ρεύματος αφού σβήσει η ένδειξη εξόδου. Μην διακόπτετε απευθείας την παροχή ρεύματος όταν λειτουργεί ο ενισχυτής.

● Δεν συνιστάται η συχνή σύνδεση/αποσύνδεση των συνδέσμων ινών εισόδου και εξόδου, καθώς μπορεί να προκαλέσει μόλυνση από σκόνη, αυξημένη απώλεια εισαγωγής ή κάψιμο της ακραίας όψης του συνδετήρα ινών.

● Η υποδοχή FC/APC στην κύρια θύρα εξόδου προορίζεται μόνο για δοκιμή ισχύος. Απαγορεύεται αυστηρά η σύνδεσή του με άλλους συνδέσμους ινών. Εάν η ίνα εξόδου χρειάζεται να συνδεθεί με άλλες ίνες, συνιστάται η σύντηξη με έναν ματιστή σύντηξης ινών.

● Διατηρείτε τη συσκευή μακριά από υγρασία, σκόνη και διάβρωση. αποθηκεύστε το σε ξηρό μέρος.

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση-Ενισχυτής ινών με πρόσμειξη υττέρβιο

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής φυσική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγμένες ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
