Λέιζερ ινών εξαιρετικά στενού εύρους γραμμής 1064 nm 20 kHz

Πίνακας περιεχομένων

1. Εισαγωγή του Λέιζερ ινών εξαιρετικά στενού εύρους γραμμής 1064 nm 20 kHz

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Αυτή είναι μια ίνα 1064 nm 20 kHz εξαιρετικά στενού εύρους γραμμής Λέιζερ που χρησιμοποιεί μια δομή κοιλότητας λέιζερ οπτικών ινών DFB, με έξοδο α λέιζερ συνεχούς κύματος μονής διαμήκους λειτουργίας στενού πλάτους γραμμής στα 1064 nm ζώνη μήκους κύματος. Η ισχύς εξόδου 50/100/200/500/1000 mW είναι προαιρετική. Αυτό υποστηρίζει διαμορφώσεις πάγκου και αρθρωτές με επικοινωνία RS232 λογισμικό διεπαφής και παρακολούθησης για την ενοποίηση συστήματος. Κατάλληλο για LiDAR, υδροακουστική και κατανεμημένη αίσθηση οπτικών ινών.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Φασματικό πλάτος γραμμής ≤20KHz;

● Όλα-ίνες Κοιλότητα συντονισμού DFB;

● Μήκος κύματος σταθερό χωρίς αναπήδηση λειτουργίας.

Εφαρμογές προϊόντων

● LiDAR;

● Ακουστική αισθητήρες, υδρόφωνα;

● Ίνα Οπτική Κατανεμημένη Αίσθηση.

Προϊόν Λεπτομέρειες

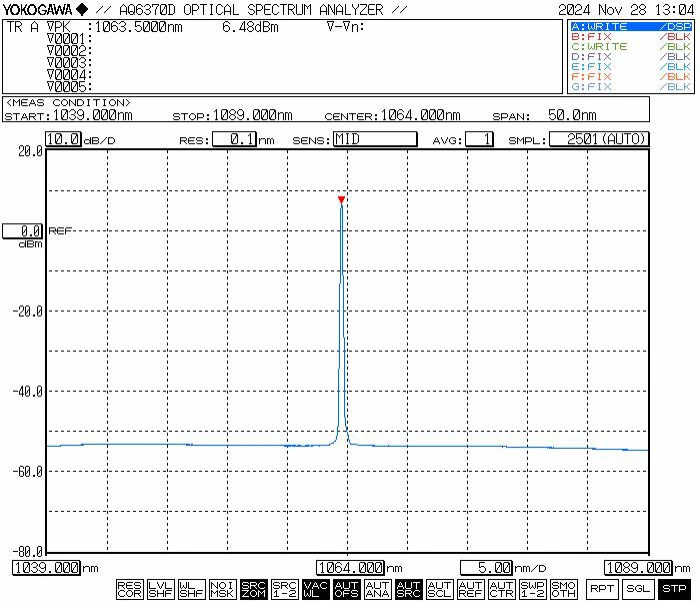

● Τυπικό φάσμα: 1064nm

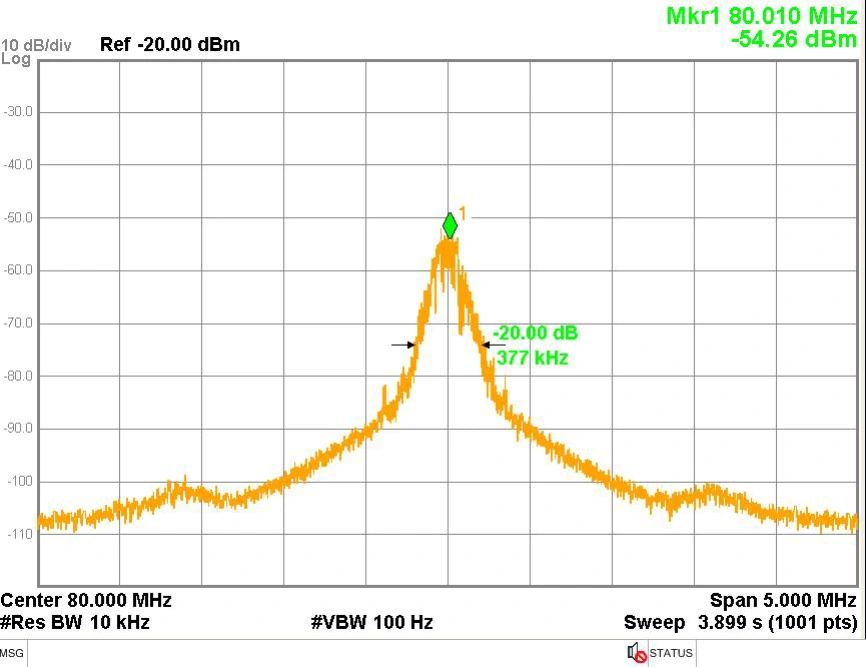

● Τυπικό εύρος γραμμής: 3dB φασματικό πλάτος γραμμής≤20 KHz (ίσο 20dB πλάτος γραμμής / 20)

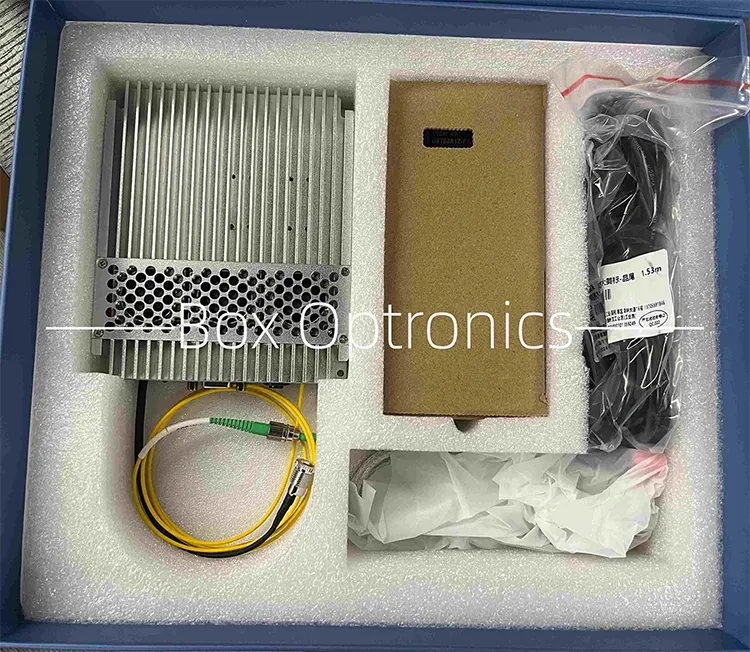

● Παράδειγμα συσκευασίας

Λειτουργία Οδηγίες

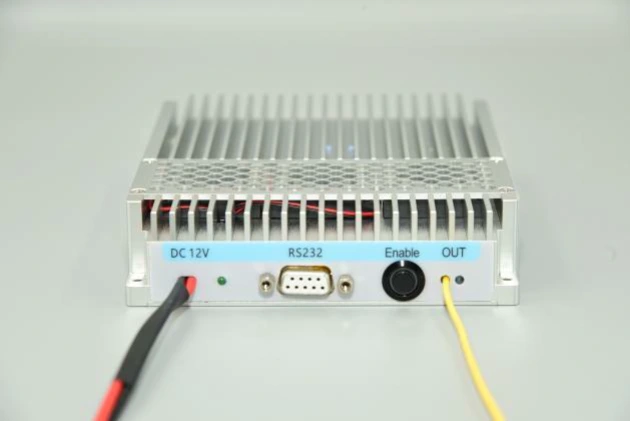

Βήμα 1. Εμφάνιση: Η ενότητα περιλαμβάνει α υποδοχή τροφοδοσίας, ένδειξη τροφοδοσίας, διεπαφή επικοινωνίας RS232, έξοδος διακόπτη ενεργοποίησης και θύρα οπτικών ινών εξόδου λέιζερ.

Βήμα 2. Τροφοδοτικό: Η θύρα τροφοδοσίας χρησιμοποιεί ένα τυπικό DC5,5×2,1mm διεπαφή. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. Ισχύς σύνδεσης σε σχήμα U καλώδιο για σύνδεση σε τροφοδοτικό διακόπτη διατίθεται κατόπιν αιτήματος στο ώρα αγοράς.

Βήμα 3. Σύνδεση της οπτικής ίνας Jumper: Αφαιρέστε το καπάκι σκόνης από τον σύνδεσμο ινών, επιθεωρήστε την ακραία επιφάνεια μόλυνση ή ζημιά και βεβαιωθείτε για την καθαριότητα πριν από τη σύνδεση με άλλο συσκευές ινών ή εξοπλισμός δοκιμής. Για τα μοντέλα υψηλής ισχύος, η σύντηξη είναι συνιστάται.

Setp4.Σύνδεση της μονάδας σε έναν κεντρικό υπολογιστή Υπολογιστής: Χρησιμοποιήστε το παρεχόμενο καλώδιο σειριακών δεδομένων USB-RS232 για να συνδέσετε τη μονάδα τον υπολογιστή. Εγκαταστήστε το αποκλειστικό σειριακό πρόγραμμα οδήγησης (παρέχεται από την κατασκευαστής) για να καταστεί δυνατή η επικοινωνία. Χωρίς το πρόγραμμα οδήγησης, το λογισμικό υποδοχής δεν μπορεί να συνδεθεί στη μονάδα.

Βήμα 5. Λογισμικό: Το Το λογισμικό υποδοχής επιτρέπει τη ρύθμιση της ισχύος εξόδου και τον έλεγχο της εξόδου λέιζερ μέσω το κουμπί "SoftActive" (δείτε το διάγραμμα διεπαφής παρακάτω). Το λογισμικό εμφανίζει το καθορισμένο ρεύμα αντλίας, την ισχύ εξόδου και την κατάσταση παρακολούθησης θερμοκρασίας.

Βήμα 6. Ειδικές λειτουργίες λογισμικού: Όπως φαίνεται στο διάγραμμα, μετά την εκκίνηση του κεντρικού υπολογιστή λογισμικό υπολογιστή, επιλέξτε πρώτα τον σωστό σειριακό αριθμό θύρας στο Λίστα σειριακών θυρών "PortList" και κάντε κλικ στο "OpenPort" κουμπί για να ανοίξετε τη σειριακή θύρα. Το "Power" και το "LDTemp" Τα παράθυρα θα εμφανίσουν στη συνέχεια την τρέχουσα ισχύ εξόδου της μονάδας και τη θερμοκρασία της αντλίας. Εισαγάγετε την τρέχουσα τιμή της μονάδας αντλίας στο πεδίο "Τρέχον" και κάντε κλικ το κουμπί "SET". Οι ρυθμίσεις ισχύουν και η πηγή φωτός εξάγει οπτική ισχύ μόνο όταν ανάβουν και τα δύο φυσικά κουμπιά Η μονάδα πηγής και το κουμπί "SoftActive" στο λογισμικό έχουν περιστραφεί επάνω. Ο αριθμός έκδοσης του λογισμικού του κεντρικού υπολογιστή πρέπει να ταιριάζει με το λογισμικό έκδοση που καθορίζεται στην έκθεση δοκιμής προϊόντος· μπορείτε να βρείτε την έκδοση λογισμικού στην έκθεση δοκιμής κάθε προϊόντος.

Βήμα 7. Παράμετρος Μνήμη: Οι ρυθμίσεις και η κατάσταση διαμορφώνονται μέσω του λογισμικού αποθηκεύεται αυτόματα στη μονάδα εσωτερική μνήμη. Δεν απαιτείται σύνδεση κεντρικού υπολογιστή εάν οι παράμετροι δεν το κάνουν χρειάζεται τροποποίηση.

Παραγγελία πληροφορίες

π.χ.: NLFL-1064-50-T-SM-M

(Πληροφορίες παραγγελίας: Λέιζερ ινών εξαιρετικά στενού εύρους γραμμής 1064nm 20kHz, Ισχύς εξόδου 50 mW, ρυθμιζόμενη ισχύς, ίνα SM, πακέτο μονάδων).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται 10-15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν μερικά μέσα απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Δεν συνιστάται η συχνή εισαγωγή και αποσύνδεση της εξόδου συνδετήρες ινών για την αποφυγή μόλυνσης από σκόνη, η οποία μπορεί να οδηγήσει σε αύξηση απώλεια εισαγωγής ή κάψιμο της ακραίας όψης του συνδετήρα ινών.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με α ανιχνευτής τελικής όψης ινών πριν από τη σύνδεση. Να συνδέετε/αποσυνδέετε πάντα τις ίνες χωρίς ρεύμα για να αποφευχθεί το κάψιμο στο άκρο του προσώπου. Οι σύνδεσμοι οπτικών ινών πρέπει να είναι καλυμμένο με καπάκια σκόνης.

● Εάν η ίνα εξόδου πρέπει να συνδεθεί με άλλη ίνα, είναι συνιστάται η χρήση ματιστή σύντηξης.

● Κατά την εκκίνηση, επιβεβαιώστε πρώτα ότι ο διακόπτης λειτουργίας και ο διακόπτης κλειδιού απενεργοποιούνται και, στη συνέχεια, συνδέστε το τροφοδοτικό. Κατά την απενεργοποίηση, πρώτα απενεργοποιήστε τον διακόπτη του κλειδιού και, στη συνέχεια, αποσυνδέστε την παροχή ρεύματος μετά την έξοδο η ενδεικτική λυχνία σβήνει. Μην διακόπτετε απευθείας την παροχή ρεύματος όταν η πηγή φωτός λειτουργεί.

● Παρακαλούμε δώστε προσοχή στην προστασία από την υγρασία, τη σκόνη και αντιδιαβρωτικό και αποθηκεύστε το σε ξηρό μέρος.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
