Πηγή αντλίας υψηλής ισχύος πολύτροπων ινών 1064nm

Πίνακας περιεχομένων

1. Εισαγωγή του Πηγή αντλίας υψηλής ισχύος πολύτροπων ινών 1064nm

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Τυπικά αξεσουάρ

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

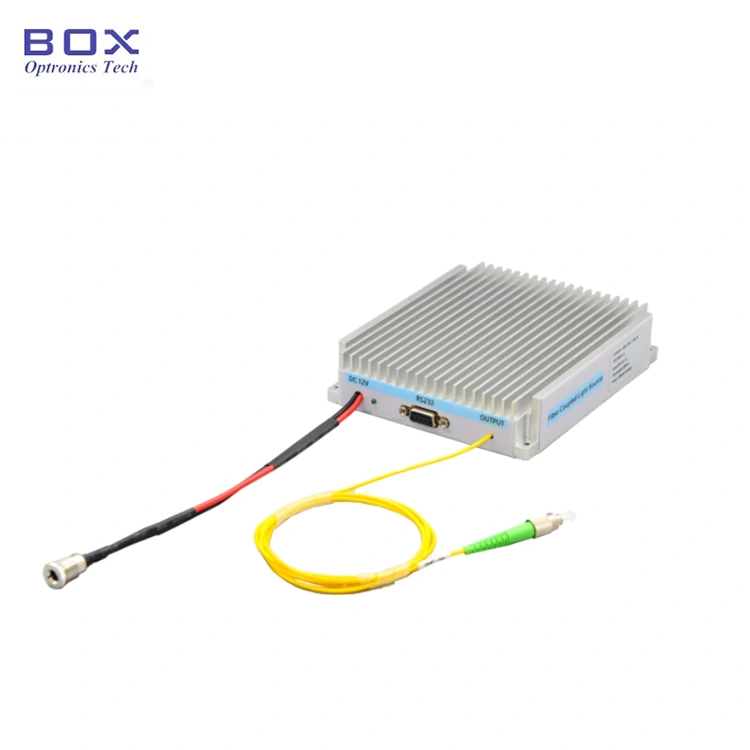

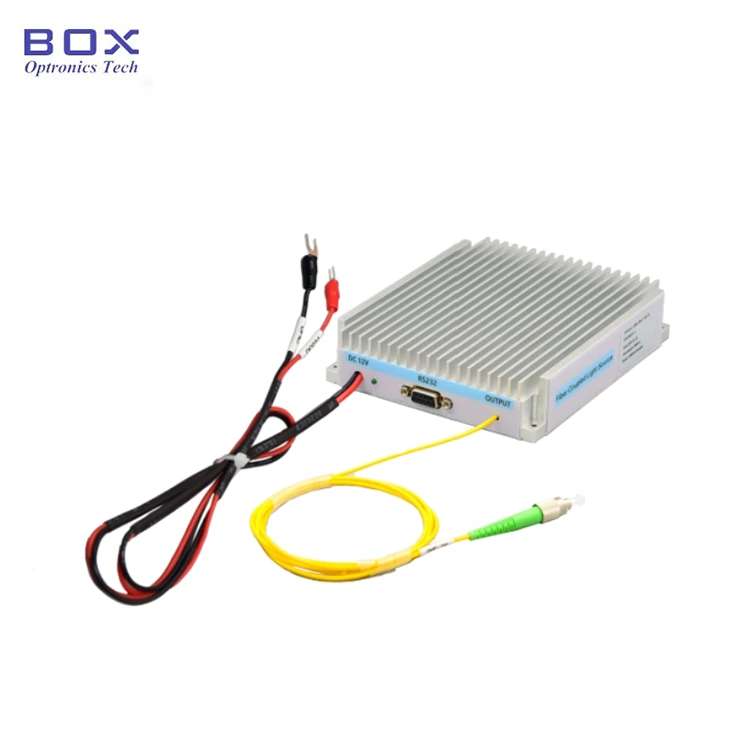

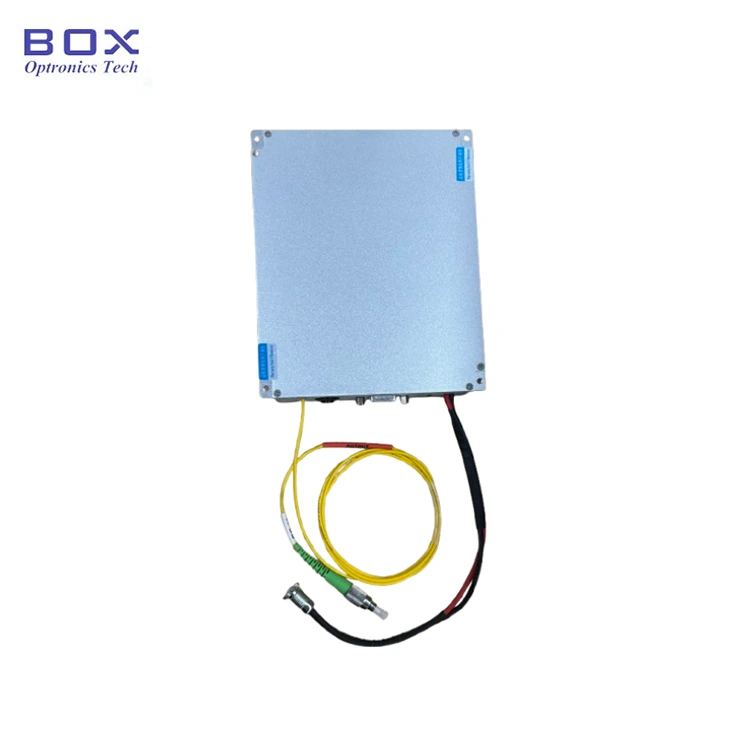

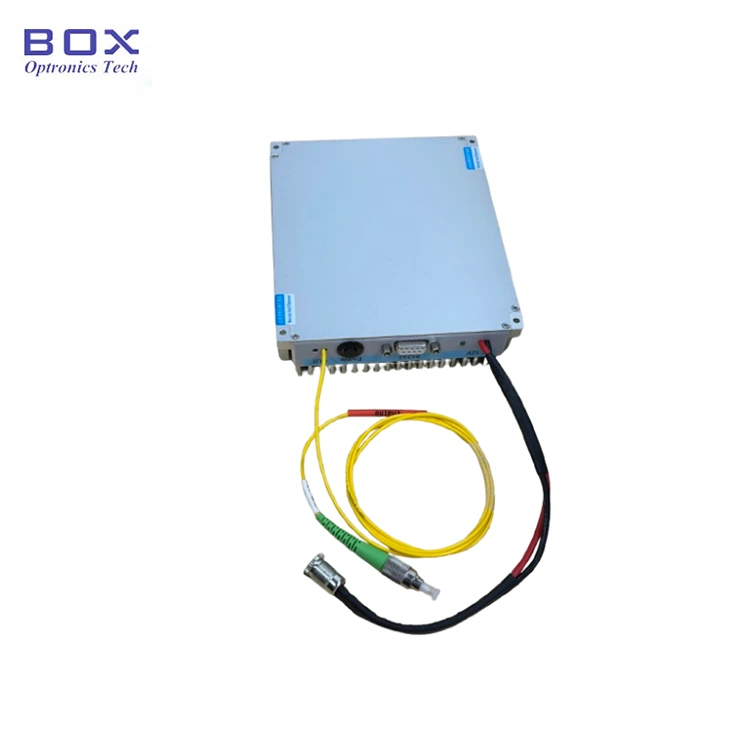

Εισαγωγή Προϊόντος

Η πηγή λέιζερ υψηλής ισχύος 1064nm βασίζεται σε α Τσιπ λέιζερ ημιαγωγών υψηλής απόδοσης, με έξοδο 105/125um συζευγμένη με ίνες, και ένα κύκλωμα οδήγησης σταθερού ρεύματος σχεδιασμένο να εξασφαλίζει ασφαλή και σταθερή λειτουργία λειτουργία του λέιζερ. κατάλληλο για εφαρμογές στην άντληση λέιζερ ινών, βιοϊατρική και ούτω καθεξής. Κατά τη μακροχρόνια χρήση, πρέπει να δίνεται προσοχή στο απαγωγή θερμότητας της πηγής λέιζερ.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Υψηλή σταθερότητα;

● Ψηλά Ισχύς εξόδου?

● Πακέτο ενότητας με παρακολούθηση επικοινωνίας για εύκολη ενσωμάτωση.

● Παρέχετε μια υποδοχή FC/UPC ή SMA905.

Εφαρμογές προϊόντων

● Άντληση λέιζερ ινών.

● Βιοϊατρική;

● Επεξεργασία λέιζερ υλικού.

Προϊόν Λεπτομέρειες

● Βασικά αξεσουάρ

Λειτουργία Βήματα

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη, συμπεριλαμβανομένης της μονάδας πηγής αντλίας, δεδομένων USB καλώδιο, μετασχηματιστής ρεύματος, αναφορά δοκιμής κ.λπ.

Βήμα 2. Τροφοδοτικό: Συνδεδεμένο σε DC τροφοδοτικό μεταγωγής ή ρυθμιζόμενο τροφοδοτικό που ικανοποιεί την ισχύ τους απαιτήσεις εφοδιασμού. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Παρέχεται μετασχηματιστής ρεύματος σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το κάλυμμα σκόνης στον σύνδεσμο ή τη φλάντζα ινών, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσει ότι δεν υπάρχει ρύπανση και ζημιά.

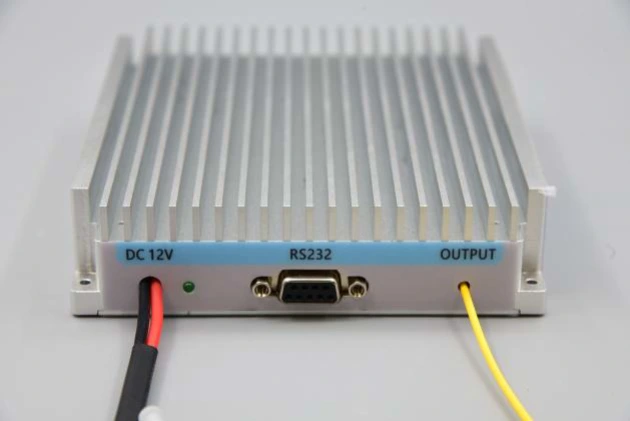

Setp4.Σύνδεση στον κεντρικό υπολογιστή: Χρήση το καλώδιο δεδομένων USB-RS232 DB9 για σύνδεση του 1064nm Multimode Fiber High-Power Η πηγή αντλίας και ο υπολογιστής. ο υπολογιστής πρέπει πρώτα να εγκαταστήσει ένα ειδικό Πρόγραμμα οδήγησης σειριακής θύρας για αναγνώριση του καλωδίου δεδομένων σειριακής θύρας USB-RS232, διαφορετικά το λογισμικό του κεντρικού υπολογιστή και η μονάδα πηγής φωτός δεν μπορούν να είναι σωστά συνδέονται και επικοινωνούν. Ρωτήστε το Box Optronics για το πρόγραμμα οδήγησης.

Βήμα 5. Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή ελέγξτε το ρεύμα LD και τη θερμοκρασία LD της πολυτροπικής ίνας 1064nm Πηγή αντλίας υψηλής ισχύος. Επιλέξτε τη σωστή θύρα, ορίστε το ρεύμα και θερμοκρασία και, στη συνέχεια, κάντε κλικ στο κουμπί ανοίγματος. (Για να αποφύγετε ζημιές, ανεβάστε ράμπα τη μονάδα τρέχει αργά στην αρχική λειτουργία. Μην εφαρμόζετε αμέσως πλήρες ρεύμα.)

Βήμα 6. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση ινών.

Παραγγελία πληροφορίες

π.χ.: BFL-1064-20M1 -FU-M

(Πληροφορίες παραγγελίας: 1064nm Multimode Fiber High-Power Pump Source, 20W ισχύς εξόδου, με ίνα 105/125um 0,22NA, υποδοχή FC/UPC, πακέτο μονάδων).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

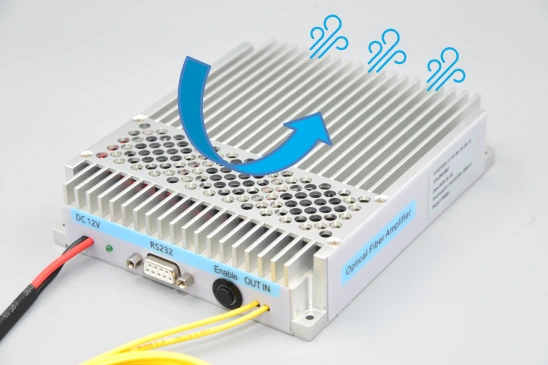

● Κατά τη μακροχρόνια χρήση, πρέπει να δίνεται προσοχή στη ζέστη διάχυση της πηγής λέιζερ. Η πηγή λέιζερ πρέπει να στερεωθεί στη θερμότητα βυθίζεται και ψύχεται από ανεμιστήρα.

● Πριν χρησιμοποιήσετε μια πηγή λέιζερ με σύνδεσμο ινών, είναι απαραίτητο για να διασφαλίσετε ότι η ακραία όψη του συνδετήρα οπτικών ινών είναι καθαρή για αποφυγή καύση του βύσματος οπτικών ινών, το οποίο δεν καλύπτεται από τη δωρεάν εγγύηση.

● Βεβαιωθείτε ότι όλοι στην περιοχή φορούν την κατάλληλη ασφάλεια λέιζερ γυαλιά για προστασία από την ακτινοβολία που παράγεται από το λέιζερ. Υποτίθεται ότι ο χειριστής είναι εξοικειωμένος με τους κινδύνους που ενέχει η λειτουργία λέιζερ και πρακτικές ασφάλειας λέιζερ.

● Όταν η συσκευή χρησιμοποιείται, η συσκευή μπορεί να εκπέμπει πολλά watt οπτικού ρεύματος ακτινοβολία. Αυτό παρουσιάζει τόσο κίνδυνο για την ασφάλεια των ματιών όσο και πιθανή πηγή θερμότητας να αναφλέγονται καύσιμα.

● Εγκαταστήστε ένα κατάλληλο αναστολέα δέσμης για να συλλάβει την οπτική ακτινοβολία από το ίνα τέλος. Βεβαιωθείτε ότι η έξοδος κατευθύνεται σε κατάλληλη στάση δέσμης ή τον επιδιωκόμενο στόχο.

● Ανεβάζετε πάντα το ρεύμα που εφαρμόζεται στη συσκευή από το μηδέν στο μηδέν επιθυμητό επίπεδο. Αντιστρέψτε αυτή τη διαδικασία όταν απενεργοποιείτε τη δίοδο.

● Λειτουργία σε ισχύ και θερμοκρασίες πάνω από τις προδιαγραφές επιταχύνει τη γήρανση της συσκευής και μπορεί να καταστρέψει τη συσκευή.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
