Πηγή φωτός υψηλής ισχύος 1310nm 80mW SLD

Πίνακας περιεχομένων

1. Εισαγωγή της πηγής φωτός υψηλής ισχύος 1310nm 80mW SLD

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμής

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και συντήρηση

12. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

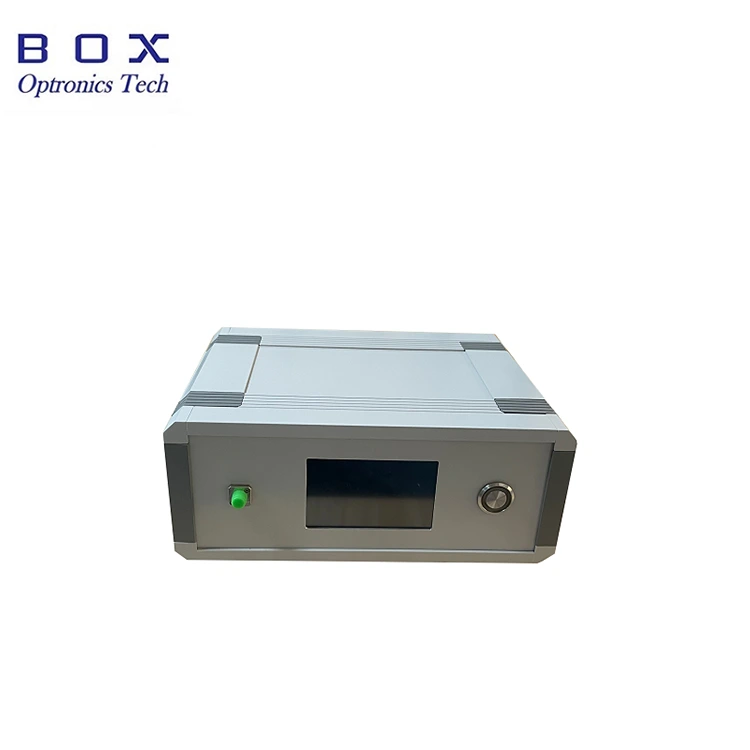

Εισαγωγή προϊόντος-Πηγή φωτός υψηλής ισχύος SLD 1310nm 80mW

Η πηγή φωτός υψηλής ισχύος SLD 1310nm της Box Optronics 80mW χρησιμοποιεί προηγμένα τσιπ λέιζερ ημιαγωγών και αποκλειστικά ολοκληρωμένα κυκλώματα για να προσφέρει υψηλή ισχύ, εξαιρετική σταθερότητα και χαμηλή κατανάλωση ενέργειας. Αυτή η πηγή φωτός παρέχει ισχύ εξόδου τουλάχιστον 80 mW (με τυπική τιμή 100 mW), συνδεδεμένη είτε μέσω ίνας απλής λειτουργίας είτε μέσω ίνας διατήρησης πόλωσης. Είναι εξοπλισμένο με διεπαφή οθόνης αφής που επιτρέπει τη ρύθμιση του ρεύματος και της ισχύος εξόδου της πηγής φωτός.

Προδιαγραφές προϊόντος-Πηγή φωτός υψηλής ισχύος SLD 1310nm 80mW

Χαρακτηριστικά προϊόντος-Πηγή φωτός υψηλής ισχύος SLD 1310nm 80mW

● Υψηλή ισχύς: min.80mW, typ.100mW.

● Ισχύς και φασματική σταθερότητα.

● Οθόνη αφής LCD, εύκολη στη χρήση.

● SMF-28e/ PM Fiber.

Εφαρμογές προϊόντων-1310nm Πηγή φωτός υψηλής ισχύος SLD 80mW

● Ανίχνευση οπτικών ινών.

● Δοκιμή απώλειας παθητικής εισαγωγής εξαρτημάτων.

● Βαθιά ιατρική / βιολογική απεικόνιση.

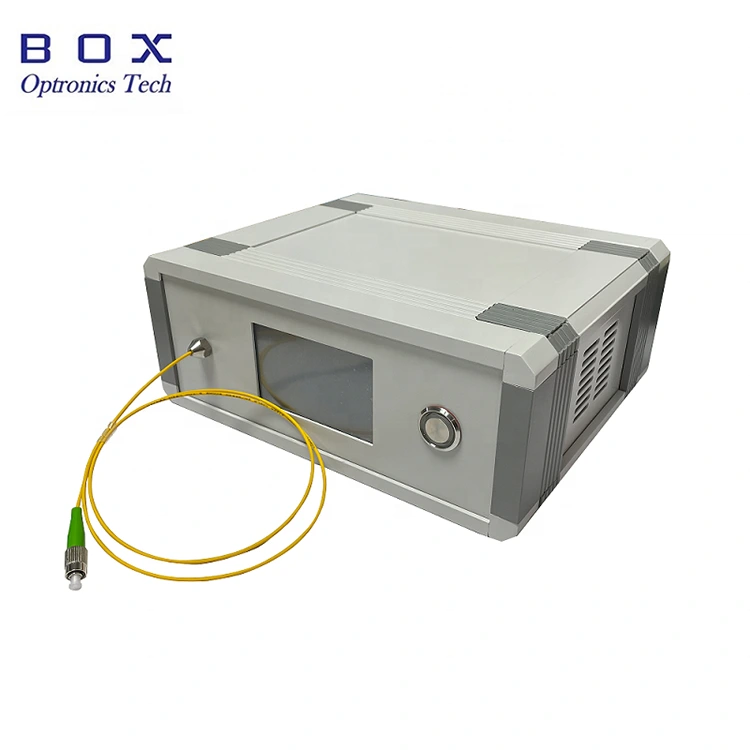

Λεπτομέρειες προϊόντος-1310nm Πηγή φωτός υψηλής ισχύος SLD 80mW

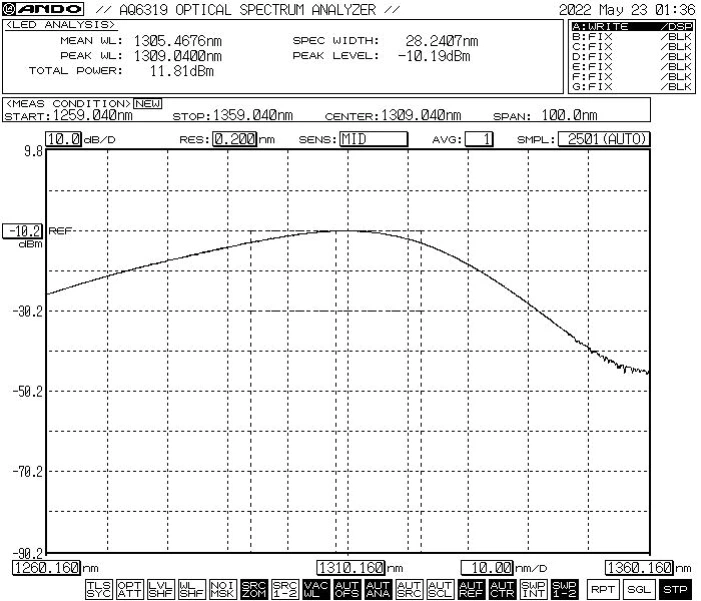

● Τυπικό φάσμα

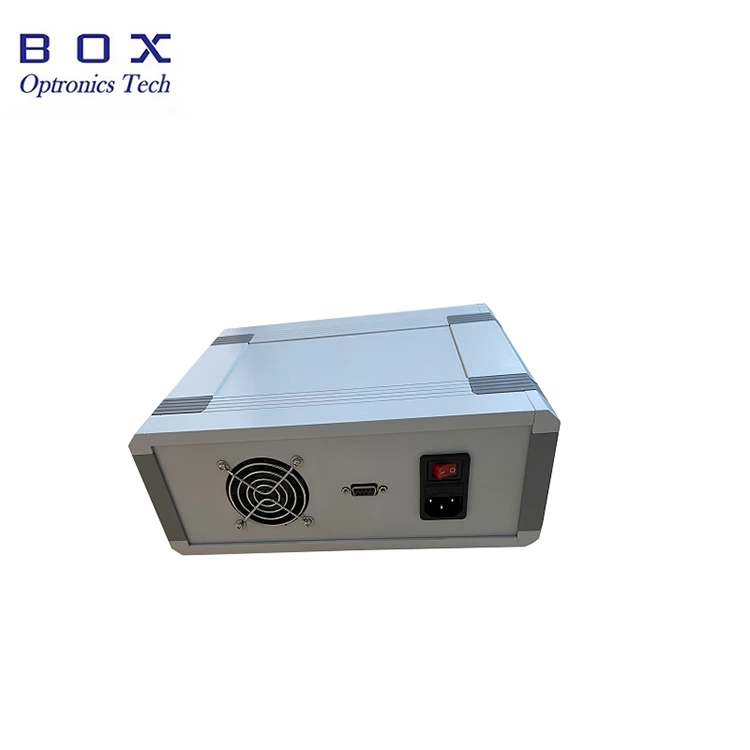

● Πίσω όψη: με ψύξη ανεμιστήρα, διεπαφή επικοινωνίας, διακόπτη τροφοδοσίας, θύρα τροφοδοσίας.

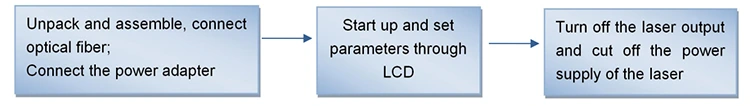

Βήματα Λειτουργίας-1310nm Πηγή φωτός υψηλής ισχύος SLD 80mW

Βήμα 1. Άνοιγμα και συναρμολόγηση:

Ελέγξτε εάν τα εξαρτήματα είναι πλήρη πριν από τη συναρμολόγηση.

Βήμα 2. Συνδέστε το τροφοδοτικό:

Εισαγάγετε το καλώδιο τροφοδοσίας στην υποδοχή του καλωδίου τροφοδοσίας του πίσω πλαισίου του πλαισίου και συνδέστε το τροφοδοτικό.

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το καπάκι σκόνης στον σύνδεσμο ή τη φλάντζα της ίνας, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4. Ενεργοποιήστε την πηγή φωτός:

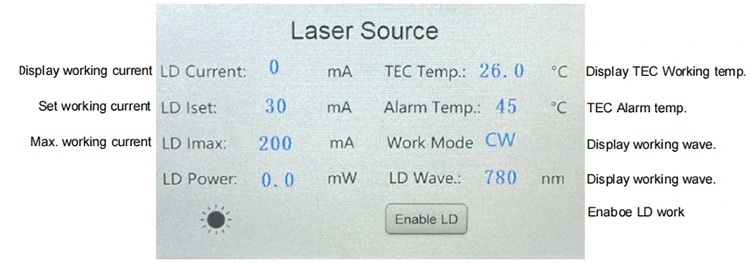

Ενεργοποιήστε το διακόπτη λειτουργίας στο πίσω μέρος. Σημείωση: αυτήν τη στιγμή, οι τιμές ρεύματος και ισχύος εργασίας είναι οι παράμετροι που ορίστηκαν κατά τον τελευταίο τερματισμό λειτουργίας. Εάν χρειάζεται να τα προσαρμόσετε, μπορείτε να τα αγγίξετε και να τα τροποποιήσετε μέσω της οθόνης LCD. Αφού ρυθμίσετε το κατάλληλο ρεύμα λειτουργίας, ενεργοποιήστε την έξοδο λέιζερ μέσω του διακόπτη "Ενεργοποίηση LD".

Βήμα 5. Κλείσιμο

Μετά τη χρήση, απενεργοποιήστε τον μπροστινό πίνακα "enable LD" για να απενεργοποιήσετε την έξοδο λέιζερ και να απενεργοποιήσετε τον διακόπτη λειτουργίας, να αποσυνδέσετε το καλώδιο τροφοδοσίας.

Πληροφορίες παραγγελίας-1310nm Πηγή φωτός υψηλής ισχύος SLD 80mW

π.χ.: BSLD-1310-1HSM-FA-B

(Πληροφορίες παραγγελίας: Πηγή φωτός υψηλής ισχύος 1310nm 100mW SLD, με ίνα SM, υποδοχή FC/APC, συσκευασία Benchtop).

Φύλλο δεδομένων και φύλλο δοκιμής-1310nm Πηγή φωτός υψηλής ισχύος SLD 80mW

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής-Πηγή φωτός υψηλής ισχύος SLD 1310nm 80mW

● Όροι προσφοράς

(1) EXW:

Εάν διαθέτετε λογαριασμό DHL/UPS/FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος παράδοσης-1310nm Πηγή φωτός υψηλής ισχύος SLD 80mW

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και συντήρηση-1310nm Πηγή φωτός υψηλής ισχύος SLD 80mW

● Κατά την εκκίνηση, πρώτα επιβεβαιώστε ότι ο διακόπτης λειτουργίας και ο διακόπτης του κουμπιού είναι απενεργοποιημένοι και, στη συνέχεια, συνδέστε το τροφοδοτικό. Κατά τον τερματισμό της λειτουργίας, πρώτα επιβεβαιώστε την απενεργοποίηση του διακόπτη απενεργοποίησης LD, μετά απενεργοποιήστε τον διακόπτη του κουμπιού και, στη συνέχεια, αποσυνδέστε την παροχή ρεύματος. Μην διακόπτετε απευθείας την παροχή ρεύματος όταν ο εξοπλισμός λειτουργεί.

● Πριν συνδέσετε τον σύνδεσμο οπτικών ινών, σκουπίστε τον με χαρτί καθρέφτη χωρίς σκόνη και φροντίστε να συνεργαστείτε με τον ανιχνευτή τελικής όψης οπτικών ινών για να το παρατηρήσετε. Αφού επιβεβαιώσετε τον καθαρισμό, συνδέστε το μέσω της φλάντζας. η ακραία επιφάνεια του συνδετήρα οπτικών ινών μπορεί να καεί όταν συνδεθεί το λέιζερ. Κατά τη σύνδεση της φλάντζας, πρέπει να βεβαιωθείτε ότι δεν υπάρχει ελαφριά λειτουργία. Όταν δεν χρησιμοποιείται, καλύψτε το καπάκι σκόνης του βύσματος οπτικών ινών.

● Για να αποφύγετε το κάψιμο της ακραίας όψης του συνδετήρα οπτικών ινών με σκόνη, μην συνδέετε και αποσυνδέετε συχνά τον σύνδεσμο οπτικών ινών στον μπροστινό πίνακα.

● Προσέξτε την αντοχή στην υγρασία και βάλτε το σε στεγνό μέρος.

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση-1310nm 80mW SLD πηγή φωτός υψηλής ισχύος

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Το προϊόν είναι κατεστραμμένο ή κατεστραμμένο λόγω φυσικών παραγόντων ή περιβαλλοντικών επιπτώσεων (ηλεκτροπληξία, σκόνη).

(2) Το προϊόν έχει καταστραφεί λόγω της μη τυπικής λειτουργίας του χρήστη.

(3) Το προϊόν έχει προφανή ανθρωπογενή βλάβη.

(4) Το προϊόν αποσυναρμολογείται, τροποποιείται ή επισκευάζεται χωρίς την άδεια της εταιρείας.

(5) Το αυτοκόλλητο της ετικέτας εγγύησης του περιβλήματος της φωτεινής πηγής είναι αλλοιωμένο ή ελλιπές.

(6) Το προϊόν έχει καταστραφεί ή χαθεί κατά τη μεταφορά.
