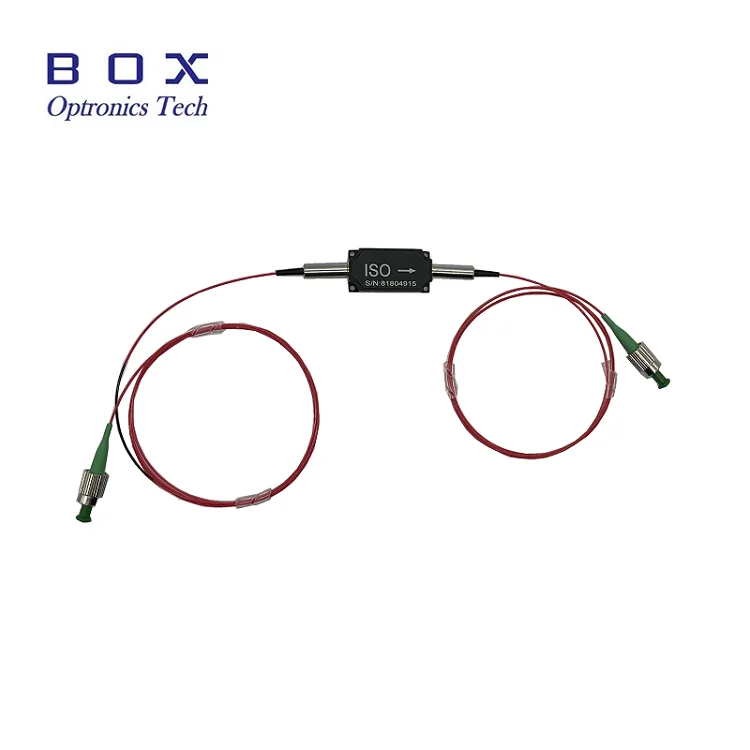

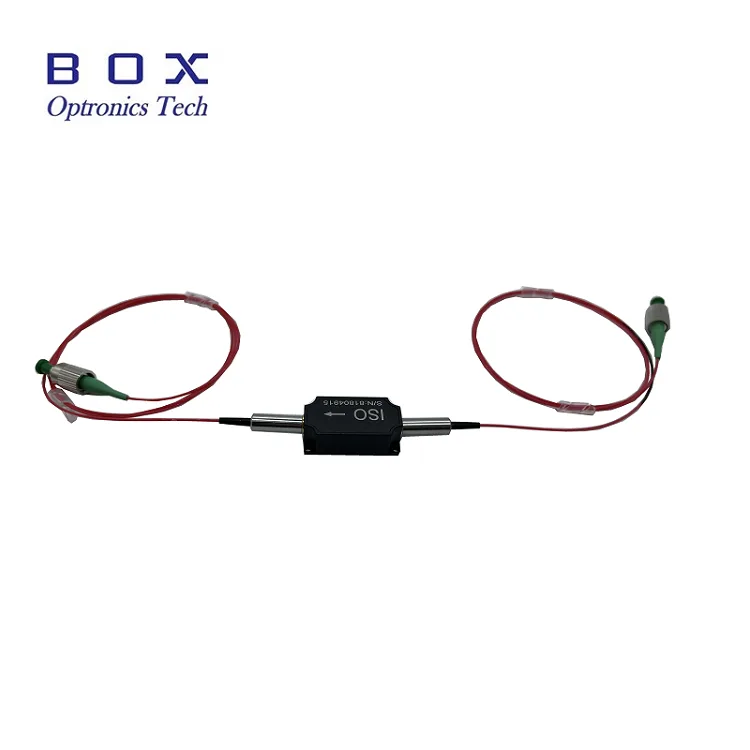

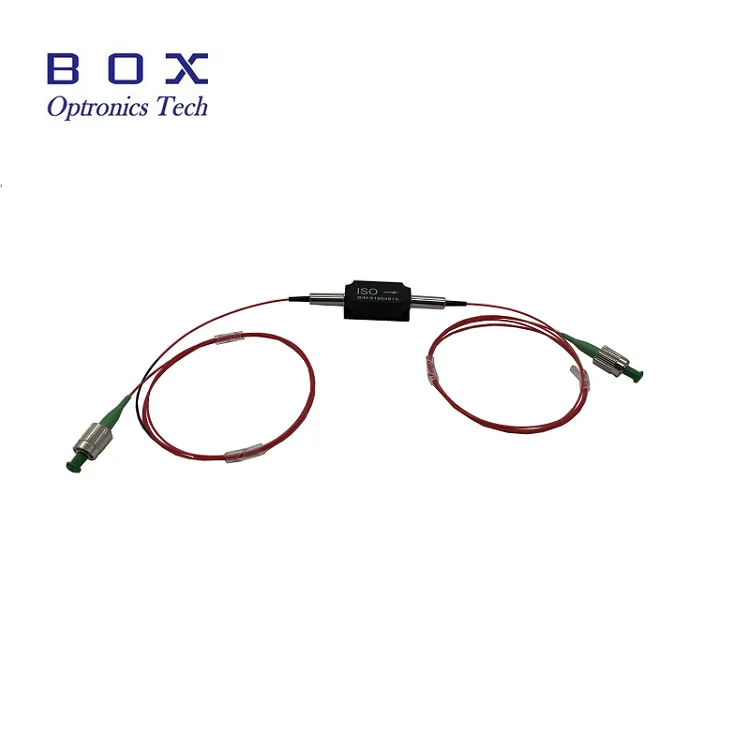

Οπτικός απομονωτής υψηλής ισχύος 850nm

Η Box Optronics παρέχει τον οπτικό απομονωτή υψηλής ισχύος 850 nm, ένα παθητικό οπτικό εξάρτημα σχεδιασμένο να προστατεύει τα οπτικά συστήματα από επιβλαβείς οπίσθιες αντανακλάσεις. Αυτός ο απομονωτής υψηλής απόδοσης διαθέτει εξαιρετική απομόνωση έως 35dB, τυπική εξαιρετικά χαμηλή απώλεια εισαγωγής 0,8dB και υποστηρίζει χειρισμό υψηλής ισχύος έως και 500mW/1W/5W/10W μέση ισχύ.

Στεγασμένο σε μια συμπαγή συσκευασία 58×28×26mm με κοτσίδες ινών 780HP, αυτός ο απομονωτής προσφέρει εξαιρετική αξιοπιστία και σταθερότητα για απαιτητικές εφαρμογές. Είτε πρόκειται για λέιζερ ινών, συστήματα OCT, οπτικούς ενισχυτές ή όργανα δοκιμής, η Box Optronics παρέχει μονωτήρες υψηλής ποιότητας που υποστηρίζονται από αυστηρό ποιοτικό έλεγχο και παγκόσμια τεχνική υποστήριξη.

Βασικά Χαρακτηριστικά

● Υψηλή απομόνωση: έως 35dB τυπική απομόνωση κορυφής

● Χαμηλή απώλεια εισαγωγής: 0,8dB τυπική, 1,2dB μέγιστη

● Υψηλή απώλεια απόδοσης: 45dB

● Υψηλός λόγος απόσβεσης για εκδόσεις διατήρησης πόλωσης

● Χειρισμός υψηλής ισχύος:  500mW/1W/5W/10W μέση ισχύς

● Απώλειες εξαρτώμενες από χαμηλή πόλωση (PDL): <0,15dB

● Συμπαγές και στιβαρό σχέδιο συσκευασίας

● Ίνα SM/ ίνα PM/ ή άλλες πλεξίδες από ίνες

● Υψηλή αξιοπιστία και μακροπρόθεσμη σταθερότητα

● Ευρύ εύρος θερμοκρασίας λειτουργίας: -40°C έως +85°C

Τυπικές Εφαρμογές

● Όργανα οπτικής δοκιμής και μέτρησης

● Συστήματα οπτικής τομογραφίας συνοχής 840nm/850nm (OCT).

● Συστήματα λέιζερ ινών 850nm και πηγές σπόρων

● Συστήματα ανίχνευσης οπτικών ινών (συμβολομετρική ανίχνευση)

● Εργαστήρια έρευνας και ανάπτυξης

● Βιοϊατρική απεικόνιση και διαγνωστικά

Τεχνικές Προδιαγραφές

Οπτικές προδιαγραφές (T=25°C)

Μηχανολογικές και Περιβαλλοντικές Προδιαγραφές

Λεπτομέρειες προϊόντος

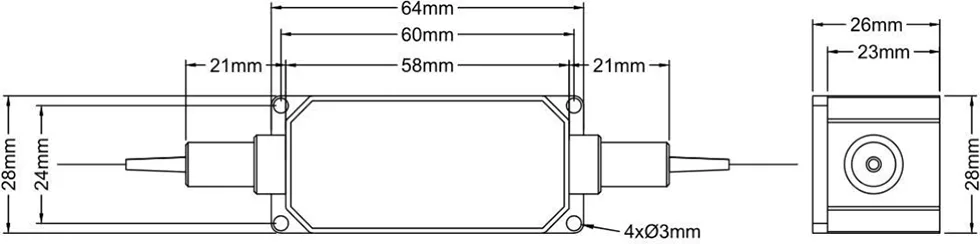

Διαστάσεις συσκευασίας

Ο μονωτήρας είναι συσκευασμένος σε ένα συμπαγές, στιβαρό πλαστικό περίβλημα με τις ακόλουθες διαστάσεις (μονάδα: mm):

Αρχή Εργασίας

Ένας οπτικός απομονωτής υψηλής ισχύος 850 nm συνδεδεμένος με ίνες είναι ένα παθητικό οπτικό εξάρτημα που παρέχει μη αμοιβαία μετάδοση φωτός, επιτρέποντας τη διέλευση οπτικών σημάτων προς τα εμπρός ενώ εμποδίζει τις ανακλάσεις προς τα πίσω σε συστήματα που βασίζονται σε ίνες.

Η συσκευή βασίζεται στο φαινόμενο περιστροφής Faraday σε συνδυασμό με οπτικά πόλωσης και είναι διαθέσιμη σε εκδόσεις Single-Mode Fiber (SMF) και Polarization-Maintaining Fiber (PMF), επιτρέποντας την ευέλικτη ενσωμάτωση σε διαφορετικά οπτικά συστήματα.

● Κατεύθυνση προς τα εμπρός: Το φως διέρχεται με ελάχιστη απώλεια εισαγωγής

● Αντίστροφη κατεύθυνση: Το φως που αντανακλάται προς τα πίσω είναι μπλοκαρισμένο με υψηλή απομόνωση

● Προστατεύει τις διόδους και τους ενισχυτές λέιζερ από ζημιές και θόρυβο που προκαλούνται από την ανάκλαση

● Βελτιώνει τη σταθερότητα του συστήματος και μειώνει τον θόρυβο έντασης (RIN)

Γιατί να επιλέξετε το Box Optronics;

● ✓ Αυστηρός ποιοτικός έλεγχος με 100% δοκιμή πριν από την αποστολή

● ✓ Ανταγωνιστική τιμολόγηση με σταθερή δυνατότητα παράδοσης χύμα

● ✓ Ευέλικτες επιλογές προσαρμογής για μήκος κύματος, ισχύ και ίνες

● ✓ 7×24 ώρες τεχνική υποστήριξη και γρήγορη απόκριση

● ✓ Δείγμα δοκιμής διαθέσιμο για αξιολόγηση

● ✓ Παγκόσμια αποστολή με DHL, UPS, FedEx express παράδοση

Πληροφορίες Παραγγελίας

Μοντέλο Ονοματολογία

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Παράδειγμα:HPIS -850 -0 -1 -1 -0 -00- FA

Οπτικός απομονωτής υψηλής ισχύος 850nm, ίνα SM, χαλαρός σωλήνας 900um, μήκος ίνας 1m, διάσταση: 58x28x26mm, ισχύς χειρισμού 500mW, υποδοχή FC/APC

Διαθέσιμες επιλογές προσαρμογής

● Μήκος κύματος κέντρου: 850nm, 980nm, 1030nm, 1064nm, 1310nm, 1550nm

● Τιμή ισχύος: 0,5W, 1W, 2W, 5W, 10W, υψηλότερη διαθέσιμη ισχύς

● Τύπος ινών: 780HP,SMF-28, PM1550, άλλες ειδικές ίνες

● Μήκος ινών: 0,5m, 1m, 1,5m, 2m (προσαρμοσμένα μήκη)

● Τύπος κοτσίδα: 900um χαλαρός σωλήνας, χαλαρός σωλήνας 3,0 mm, γυμνή ίνα

● Μέγεθος πακέτου: Τυπικές ή προσαρμοσμένες διαστάσεις πακέτου

Για προσαρμοσμένες απαιτήσεις, επικοινωνήστε με την ομάδα πωλήσεών μας:

Email: sales06@boxoptronics.com

Τηλ: +86-13322933691

Ιστοσελίδα: www.boxphotonics.com

Φύλλο δεδομένων και έκθεση δοκιμής

Κάθε μονάδα αποστέλλεται με μια ολοκληρωμένη αναφορά δοκιμής που τεκμηριώνει τις μετρημένες παραμέτρους απόδοσης. Το αρχείο PDF του φύλλου δεδομένων περιέχει λεπτομερείς προδιαγραφές.

● Με κάθε ενότητα περιλαμβάνεται ατομική αναφορά δοκιμής

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμής

Όροι προσφοράς

● EXW (Ex Works): Συνιστάται εάν έχετε λογαριασμό DHL/UPS/FedEx. Στέλνουμε χρησιμοποιώντας τον λογαριασμό σας. κανένα κόστος αποστολής χρεώνεται από εμάς.

● DAP (Παράδοση στο Τόπο): Εάν δεν έχετε λογαριασμό ταχυμεταφοράς, μπορούμε να κανονίσουμε την αποστολή με προπληρωμένο φορτίο.

● Άλλοι όροι: Επικοινωνήστε μαζί μας για να συζητήσουμε.

Όροι πληρωμής

● PayPal: Γρήγορη και ασφαλής πληρωμή για δείγματα και μικρές παραγγελίες

● T/T (Τραπεζική μεταφορά): Τυπική μέθοδος πληρωμής για κανονικές παραγγελίες παραγωγής

● Alibaba Trade Assurance: Ασφαλής προστασία παραγγελιών για ηλεκτρονικές συναλλαγές με εγγύηση αγοραστή

● Ευέλικτοι όροι πληρωμής: Διαπραγματεύσιμοι για μακροπρόθεσμους ή στρατηγικούς συνεργάτες

Χρόνος ανοχής

● Τυπική παραγωγή: ~10 εργάσιμες ημέρες

● Προσαρμοσμένες διαμορφώσεις: 15-20 εργάσιμες ημέρες

● Παραγγελίες όγκου: Επικοινωνήστε για το πρόγραμμα παραγωγής

● Διεθνής αποστολή:~3-5 εργάσιμες ημέρες (DHL/UPS/FedEx express)

● Ταχεία υπηρεσία: Διατίθεται κατόπιν αιτήματος (ενδέχεται να ισχύει πρόσθετη χρέωση)

Σημειώσεις λειτουργίας και χειρισμός

Προστασία ESD

Ενώ οι οπτικοί απομονωτές είναι παθητικές συσκευές, ο σωστός χειρισμός εξακολουθεί να απαιτείται για τη διατήρηση της απόδοσης και της αξιοπιστίας.

● Χειριστείτε με καθαρά γάντια που δεν αφήνουν χνούδι για να αποφύγετε τη μόλυνση

● Εργαστείτε σε μια καθαρή επιφάνεια χωρίς σκόνη

● Αποφύγετε να αγγίζετε απευθείας τις άκρες των ινών

● Κρατήστε καλύμματα σκόνης στις υποδοχές όταν δεν χρησιμοποιούνται

Χειρισμός ινών

● Αποφύγετε την υπερβολική κάμψη της ίνας (ελάχιστη ακτίνα κάμψης: 30 mm)

● Μην τραβάτε ή στρίβετε τα κοτσιδάκια από ίνες

● Καθαρίστε τους συνδέσμους ινών με ισοπροπυλική αλκοόλη πριν από τη σύνδεση

● Χρησιμοποιείτε πάντα καπάκια σκόνης όταν ο σύνδεσμος δεν χρησιμοποιείται

● Επιθεωρήστε το άκρο της ίνας για ζημιές πριν από τη χρήση

● Μην υπερβαίνετε το μέγιστο ονομαστικό φορτίο εφελκυσμού

Θέματα χειρισμού ισχύος

● Βεβαιωθείτε ότι η ισχύς εισόδου δεν υπερβαίνει το ονομαστικό μέγιστο

● Χρησιμοποιήστε τη σωστή παρακολούθηση ισχύος για να αποφύγετε την υπερφόρτωση

● Επιτρέψτε τη σωστή απαγωγή θερμότητας σε υψηλά επίπεδα ισχύος

● Τοποθετήστε σε ψύκτρα για συνεχή λειτουργία υψηλής ισχύος

Εγκατάσταση και τοποθέτηση

● Στερεώστε με ασφάλεια τον απομονωτή χρησιμοποιώντας τις 4 οπές στερέωσης

● Διασφαλίστε τη σωστή ευθυγράμμιση για να ελαχιστοποιήσετε την πρόσθετη απώλεια

● Δώστε επαρκή χώρο για την ακτίνα κάμψης των ινών

● Λειτουργήστε εντός του καθορισμένου εύρους θερμοκρασίας για αξιοπιστία

● Αποφύγετε τη μηχανική καταπόνηση στα κοτσιδάκια των ινών

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

Περίοδος Εγγύησης

Η Box Optronics εγγυάται ότι αυτό το προϊόν δεν έχει ελαττώματα στα υλικά και την κατασκευή για περίοδο 12 μηνών από την ημερομηνία αγοράς. Κατά τη διάρκεια της περιόδου εγγύησης, θα επισκευάσουμε ή θα αντικαταστήσουμε τα ελαττωματικά προϊόντα κατά την κρίση μας, χωρίς χρέωση.

Εξαιρέσεις Εγγύησης

Οι ακόλουθες προϋποθέσεις δεν καλύπτονται από τη δωρεάν εγγύηση:

● Ζημιά που προκαλείται από φυσικούς παράγοντες (κεραυνούς, πλημμύρες κ.λπ.) ή περιβαλλοντικές επιρροές

● Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας ή κακής χρήσης από τον χρήστη

● Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος

● Μη εξουσιοδοτημένες προσπάθειες αποσυναρμολόγησης, τροποποίησης ή επισκευής

● Αλλαγμένες ή ελλιπείς ετικέτες εγγύησης στο περίβλημα

● Ζημιά ή απώλεια κατά τη μεταφορά μετά την αποστολή

● Ζημιά που προκαλείται από την υπέρβαση της μέγιστης ονομαστικής ισχύος ή τις συνθήκες λειτουργίας

Υποστήριξη μετά την πώληση

● Γρήγορος χρόνος απόκρισης: εντός 24 ωρών τις εργάσιμες ημέρες

● Απομακρυσμένη αντιμετώπιση προβλημάτων και υποστήριξη εφαρμογών

● Υπηρεσία συντήρησης επί πληρωμή είναι διαθέσιμη μετά την περίοδο εγγύησης

● Προσαρμοσμένες υπηρεσίες τεχνικής συμβουλευτικής
