Κυκλοφορητής υψηλής ισχύος 850nm

Η Box Optronics παρέχει τον Κυκλοφορητή Υψηλής Ισχύος 850nm, ένα παθητικό οπτικό εξάρτημα υψηλής απόδοσης σχεδιασμένο για ακριβή έλεγχο της κατεύθυνσης του φωτός σε συστήματα οπτικών ινών. Αυτός ο κυκλοφορητής 3 θυρών επιτρέπει τη μη αμοιβαία μετάδοση, δρομολογώντας τα οπτικά σήματα από θύρα σε θύρα με διαδοχικό τρόπο, διατηρώντας παράλληλα εξαιρετική οπτική απόδοση.

Διαθέτοντας τυπική απώλεια εισαγωγής έως 1,0 dB, υψηλή τυπική απομόνωση 25 dB και υψηλή απώλεια επιστροφής τουλάχιστον 45 dB, αυτός ο κυκλοφορητής είναι ιδανικός για εφαρμογές υψηλής ισχύος 850 nm. Υποστηρίζει συνολική μέση διαχείριση ισχύος έως 500mW/1W/5W/10W σε όλες τις θύρες, καθιστώντας το κατάλληλο για απαιτητικά συστήματα λέιζερ και ενισχυτών οπτικών ινών.

Στεγασμένος σε μια συμπαγή συσκευασία 58×28×26mm με κοτσίδες ινών 780-HP, ο κυκλοφορητής υψηλής ισχύος 850nm προσφέρει σταθερότητα και αξιόπιστη μακροπρόθεσμη απόδοση.

Βασικά Χαρακτηριστικά

• Υψηλή απομόνωση: 25dB τυπική απομόνωση κορυφής, 22dB ελάχιστο

• Χαμηλή απώλεια εισαγωγής: 1,0dB τυπική, 1,5dB μέγιστη

• Υψηλή απώλεια επιστροφής: 45dB ελάχιστο (Είσοδος/Έξοδος)

• Χαμηλή απώλεια εξαρτώμενης από πόλωση (PDL): ≤0,15dB

• Χειρισμός υψηλής ισχύος: έως 500mW, 1W, 5W, 10W

• Δυνατότητα υψηλής ισχύος αιχμής: <10kW για λειτουργία παλμών ns

• Υψηλή καταστολή συνομιλίας: 45dB ελάχιστο

• Συμπαγής και στιβαρή σχεδίαση συσκευασίας: 58×28×26mm

• Κοτσιδάκια ινών 780-HP για εφαρμογές υψηλής ισχύος

• Εξαιρετική αξιοπιστία και μακροπρόθεσμη σταθερότητα

• Μη αμοιβαία μετάδοση φωτός 3 θυρών

• Ευρύ εύρος θερμοκρασίας λειτουργίας: +10°C έως +50°C

Τυπικές Εφαρμογές

• Συστήματα ανίχνευσης οπτικών ινών

• Όργανα και εξοπλισμός δοκιμών οπτικών ινών

• Συστήματα laser ινών 850nm

• Συστήματα βιοϊατρικής απεικόνισης και OCT

• Εργαστήρια Έρευνας και Ανάπτυξης

• Προστασία λέιζερ κατανεμημένης ανάδρασης (DFB).

Τεχνικές Προδιαγραφές

Οπτικές προδιαγραφές (T=25°C)

Μηχανολογικές και Περιβαλλοντικές Προδιαγραφές

*Σημείωση: Οι παραπάνω προδιαγραφές αφορούν συσκευές χωρίς υποδοχές. Για συσκευές με υποδοχές, η ισχύς χειρισμού περιορίζεται στο 1W, η απώλεια εισαγωγής είναι μεγαλύτερη κατά 0,3 dB, η απώλεια επιστροφής είναι 5 dB χαμηλότερη και η αναλογία απόσβεσης είναι μικρότερη κατά 2 dB.

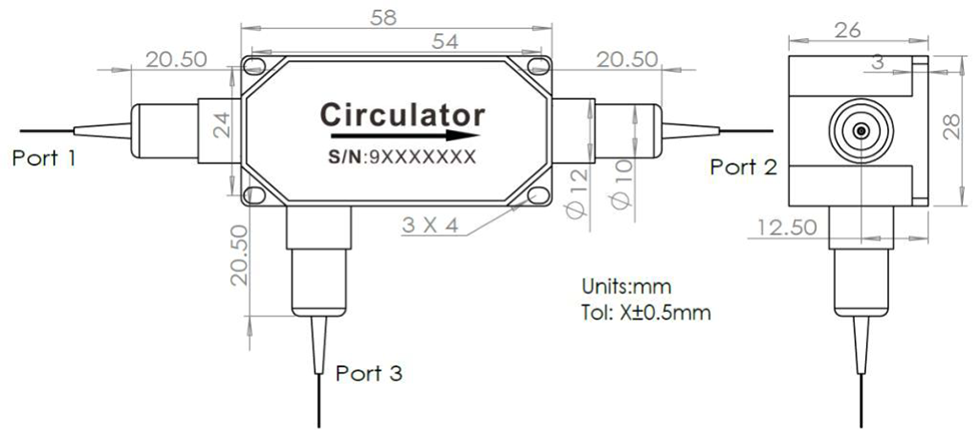

Διαστάσεις συσκευασίας

Ο κυκλοφορητής υψηλής ισχύος 850nm συσκευάζεται σε ένα συμπαγές, στιβαρό περίβλημα με τις ακόλουθες διαστάσεις (μονάδα: mm):

• Μέγεθος συσκευασίας: 58 × 28 × 26 mm

• Διαμόρφωση 3 θυρών με κοτσιδάκια ινών

• 4 οπές στερέωσης για ασφαλή τοποθέτηση

• Ανοχή: ±0,5mm

Διαμόρφωση θύρας

Αυτός ο οπτικός κυκλοφορητής 3 θυρών επιτρέπει τη μονοκατευθυντική δρομολόγηση οπτικού σήματος σε μια ακολουθία 1 → 2 → 3 → 1:

• Θύρα 1 → Θύρα 2: Μπροστινή μετάδοση χαμηλής απώλειας εισαγωγής

• Θύρα 2 → Θύρα 3: Δρομολόγηση οπισθοσκεδασμένων/ανακλώμενων σημάτων

• Θύρα 3 → Θύρα 1: Εμπρός μετάδοση ολοκληρώνει τον βρόχο κυκλοφορίας, διατηρώντας παράλληλα υψηλή απομόνωση σε αντίστροφες διαδρομές

Η συσκευή χρησιμοποιεί έναν μη αμοιβαίο οπτικό σχεδιασμό για να εξασφαλίσει τη διάδοση του κατευθυντικού σήματος και την αποτελεσματική απομόνωση μεταξύ μη γειτονικών θυρών, καθιστώντας την ιδανική για συστήματα ανίχνευσης ινών, προστασίας λέιζερ και οπτικών μετρήσεων.

Αρχή Εργασίας

Ένας οπτικός κυκλοφορητής υψηλής ισχύος 850 nm είναι μια παθητική μη αμοιβαία συσκευή πολλαπλών θυρών που δρομολογεί οπτικά σήματα σε διαδοχική κατεύθυνση 1 → 2 → 3 → 1, επιτρέποντας τη διαχείριση κατευθυντικού σήματος σε συστήματα οπτικών ινών.

Η συσκευή βασίζεται στο φαινόμενο περιστροφής Faraday σε συνδυασμό με εξαρτήματα οπτικής δρομολόγησης που εξαρτώνται από την πόλωση.

Αρχή λειτουργίας:

•Faraday Rotator: εισάγει μια σταθερή μη αμοιβαία περιστροφή πόλωσης (συνήθως 45°), ανεξάρτητα από την κατεύθυνση διάδοσης

•Οπτικά δρομολόγησης πόλωσης: απευθείας οπτικά σήματα με βάση την κατάσταση πόλωσης

•Μη αμοιβαία μετάδοση: εξασφαλίζει κατευθυντική δρομολόγηση σήματος με υψηλή απομόνωση μεταξύ των διαδρομών αντίστροφης διάδοσης

Βασικές λειτουργίες:

•Διαχωρίζει οπτικά σήματα μετάδοσης προς τα εμπρός και προς τα πίσω

•Προστατεύει τις πηγές λέιζερ από οπίσθιες αντανακλάσεις

•Επιτρέπει την αμφίδρομη λειτουργία σε συστήματα ανίχνευσης οπτικών ινών και λέιζερ

•Υποστηρίζει δρομολόγηση σήματος στις αρχιτεκτονικές μέτρησης και ανίχνευσης

Γιατί να επιλέξετε το Box Optronics;

•Αυστηρός ποιοτικός έλεγχος με 100% δοκιμή πριν από την αποστολή

•Ανταγωνιστική τιμολόγηση με σταθερή δυνατότητα χύδην παράδοσης

•Ευέλικτες επιλογές προσαρμογής για μήκος κύματος, ισχύ, ίνα και υποδοχές

•7×24 ώρες τεχνική υποστήριξη και γρήγορη απόκριση

•Δείγμα δοκιμής διαθέσιμο για αξιολόγηση

•Παγκόσμια αποστολή με DHL, UPS και FedEx express παράδοση

Πληροφορίες Παραγγελίας

Μοντέλο Ονοματολογία

HPCIR - XXX - X - X - X - X - XX - XX

Παράδειγμα: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Κυκλοφορητής υψηλής ισχύος 850nm, ίνα 780-HP, χαλαρός σωλήνας 900μm, μήκος ίνας 1m, συσκευασία 58x28x26mm, ισχύς χειρισμού 10W, υποδοχή FC/APC

Διαθέσιμες επιλογές προσαρμογής

•Μήκος κύματος κέντρου: 830nm, 850nm, άλλα μήκη κύματος διαθέσιμα κατόπιν αιτήματος

• Βαθμολογία ισχύος: 500mW, 1W, 5W, 10W, υψηλότερη ισχύς διαθέσιμη για προσαρμοσμένα σχέδια

•Τύπος ινών: 780-HP, άλλες ειδικές ίνες

•Μήκος ινών: 0,5m, 0,8m, 1m, 1,5m, 2m (προσαρμοσμένα μήκη διαθέσιμα)

•Τύπος κοτσιδιάς: γυμνή ίνα 250μm, χαλαρός σωλήνας 900μm, χαλαρός σωλήνας 3,0 mm

•Τύπος σύνδεσης: FC/UPC, FC/APC, SC/APC, LC/APC ή προσαρμοσμένες υποδοχές

•Μέγεθος συσκευασίας: Τυπικές διαστάσεις 58x28x26mm ή προσαρμοσμένες διαστάσεις συσκευασίας

•Διαμορφώσεις κυκλοφορητή 4 θυρών διαθέσιμες κατόπιν αιτήματος

Για προσαρμοσμένες απαιτήσεις, επικοινωνήστε με την ομάδα πωλήσεών μας.

Φύλλο δεδομένων και έκθεση δοκιμής

Κάθε κυκλοφορητής υψηλής ισχύος 850nm αποστέλλεται με μια ολοκληρωμένη αναφορά δοκιμής που τεκμηριώνει τις μετρημένες παραμέτρους απόδοσης. Το αρχείο PDF του φύλλου δεδομένων περιέχει λεπτομερείς προδιαγραφές και καμπύλες απόδοσης.

•Ατομική έκθεση δοκιμής περιλαμβάνεται σε κάθε μονάδα

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμής

Όροι προσφοράς

•EXW (Ex Works): Συνιστάται εάν έχετε λογαριασμό DHL/UPS/FedEx. Στέλνουμε χρησιμοποιώντας τον λογαριασμό σας. κανένα κόστος αποστολής δεν χρεώνεται από εμάς.

•DAP (Παράδοση στο χώρο): Εάν δεν έχετε λογαριασμό ταχυμεταφοράς, μπορούμε να κανονίσουμε την αποστολή με προπληρωμένο φορτίο.

•Άλλοι όροι: Επικοινωνήστε μαζί μας για να συζητήσουμε.

Όροι πληρωμής

•PayPal: Γρήγορη και ασφαλής πληρωμή για δείγματα και μικρές παραγγελίες

•T/T (Τραπεζική μεταφορά): Τυπική μέθοδος πληρωμής για κανονικές παραγγελίες παραγωγής

•Alibaba Trade Assurance: Ασφαλής προστασία παραγγελιών για ηλεκτρονικές συναλλαγές με εγγύηση αγοραστή

•Ευέλικτοι Όροι Πληρωμής: Διαπραγματεύσιμοι για μακροπρόθεσμους ή στρατηγικούς εταίρους

Χρόνος ανοχής

•Τυπική παραγωγή: ~10-15 εργάσιμες ημέρες

•Προσαρμοσμένες διαμορφώσεις: 15-20 εργάσιμες ημέρες

•Παραγγελίες όγκου: Επικοινωνήστε για το πρόγραμμα παραγωγής

•Διεθνής αποστολή: ~3-5 εργάσιμες ημέρες (DHL/UPS/FedEx express)

•Ταχεία εξυπηρέτηση: Διατίθεται κατόπιν αιτήματος

Σημειώσεις λειτουργίας και χειρισμός

Προστασία ESD

Ενώ οι οπτικοί κυκλοφορητές είναι παθητικές συσκευές, απαιτείται σωστός χειρισμός για τη διατήρηση της απόδοσης και της αξιοπιστίας.

•Εργαστείτε σε καθαρή επιφάνεια χωρίς σκόνη

•Αποφύγετε να αγγίζετε απευθείας τις άκρες των ινών

•Διατηρείτε καλύμματα σκόνης στους συνδέσμους όταν δεν χρησιμοποιούνται

•Χρησιμοποιήστε κατάλληλη προστασία ESD κατά το χειρισμό και την εγκατάσταση

Χειρισμός ινών

•Αποφύγετε την υπερβολική κάμψη της ίνας

•Μην τραβάτε ή στρίβετε τα κοτσιδάκια των ινών

•Καθαρίστε τους συνδέσμους ινών πριν από τη σύνδεση

•Να χρησιμοποιείτε πάντα καπάκια για τη σκόνη όταν ο σύνδεσμος δεν χρησιμοποιείται

•Επιθεωρήστε το άκρο της ίνας για ζημιές πριν από τη χρήση

Θέματα χειρισμού ισχύος

•Βεβαιωθείτε ότι η συνολική ισχύς εισόδου δεν υπερβαίνει το ονομαστικό μέγιστο

•Χρησιμοποιήστε την κατάλληλη παρακολούθηση ισχύος για να αποφύγετε την υπερφόρτωση

•Επιτρέψτε τη σωστή απαγωγή θερμότητας σε υψηλά επίπεδα ισχύος

•Στερέωση σε ψύκτρα για συνεχή λειτουργία υψηλής ισχύος

•Σημείωση: Οι συσκευές που διαθέτουν υποδοχή σύνδεσης έχουν μειωμένο χειρισμό ισχύος (1W max)

•Αποφύγετε τις ξαφνικές αιχμές ισχύος που μπορεί να υπερβαίνουν τις τιμές μέγιστης ισχύος

Εγκατάσταση και τοποθέτηση

•Στερεώστε τον κυκλοφορητή με ασφάλεια χρησιμοποιώντας τις 4 οπές στερέωσης

•Εξασφαλίστε τη σωστή ευθυγράμμιση για να ελαχιστοποιήσετε την πρόσθετη απώλεια

•Αφήστε επαρκή χώρο για την ακτίνα κάμψης των ινών

•Λειτουργία εντός του καθορισμένου εύρους θερμοκρασίας για αξιοπιστία (+10°C έως +50°C)

•Αποφύγετε τη μηχανική καταπόνηση στα κοτσιδάκια των ινών

•Εξασφαλίστε τον σωστό προσανατολισμό της θύρας για σωστή δρομολόγηση σήματος
