Οπτικός απομονωτής υψηλής ισχύος 1064nm

Επισκόπηση προϊόντος-1064nm Οπτικός απομονωτής υψηλής ισχύος

Η Box Optronics παρέχει τον οπτικό απομονωτή υψηλής ισχύος 1064 nm, ένα παθητικό οπτικό εξάρτημα υψηλής απόδοσης που έχει σχεδιαστεί για να προστατεύει πηγές λέιζερ, λέιζερ και οπτικούς ενισχυτές από την επιβλαβή οπτική ανάδραση που προκαλείται από το ανακλώμενο και οπισθοσκεδαζόμενο φως. Με βάση το εφέ περιστροφής Faraday, αυτός ο απομονωτής επιτρέπει τη μη αμοιβαία μετάδοση φωτός, επιτρέποντας στο φως να περνά προς την εμπρός κατεύθυνση με χαμηλή απώλεια ενώ εμποδίζει το φως αντίστροφης κατεύθυνσης με υψηλή μόνωση.

Διαθέτοντας τυπική απώλεια εισαγωγής, υψηλή απομόνωση και υψηλή αναλογία εξάλειψης, αυτός ο απομονωτής 1064 nm είναι βελτιστοποιημένος για συστήματα λέιζερ και ενισχυτών ινών υψηλής ισχύος. Υποστηρίζει μέση διαχείριση ισχύος έως 10 W και μέγιστη ισχύ έως 10 kW για λειτουργία παλμού ns, καθιστώντας το κατάλληλο για απαιτητικές βιομηχανικές και επιστημονικές εφαρμογές.

Βασικά χαρακτηριστικά-Οπτικός απομονωτής υψηλής ισχύος 1064nm

• Υψηλή απομόνωση: 30dB τυπική απομόνωση κορυφής, 25dB ελάχιστο

• Χαμηλή απώλεια εισαγωγής

• Υψηλή απώλεια απόδοσης

• Χαμηλή απώλεια που εξαρτάται από την πόλωση (PDL)

• Χειρισμός υψηλής ισχύος: μέση ισχύς έως και 10 W

• Συμπαγής και στιβαρή σχεδίαση συσκευασίας: 58×28×26 mm

• Διατίθεται σε εκδόσεις PM (Διατήρηση πόλωσης) και μη PM

• Επιλογές πολλαπλών μήκους κύματος: 980nm, 1030nm, 1064nm

Τυπικές εφαρμογές-Οπτικός απομονωτής υψηλής ισχύος 1064nm

• Συστήματα λέιζερ ινών και λέιζερ ινών MOPA

• Ενισχυτές ινών

• Όργανα οπτικής δοκιμής και μέτρησης

• Συστήματα ανίχνευσης οπτικών ινών

• Προστασία λέιζερ σπόρων σε αλυσίδες ενισχυτών

• Συστήματα λέιζερ ινών υψηλής ισχύος

• Εργαστήρια έρευνας και ανάπτυξης

• Βιομηχανικά συστήματα επεξεργασίας λέιζερ

Τεχνικές προδιαγραφές-Οπτικός απομονωτής υψηλής ισχύος 1064nm

Οπτικές προδιαγραφές (T=25°C)

Μηχανολογικές και Περιβαλλοντικές Προδιαγραφές

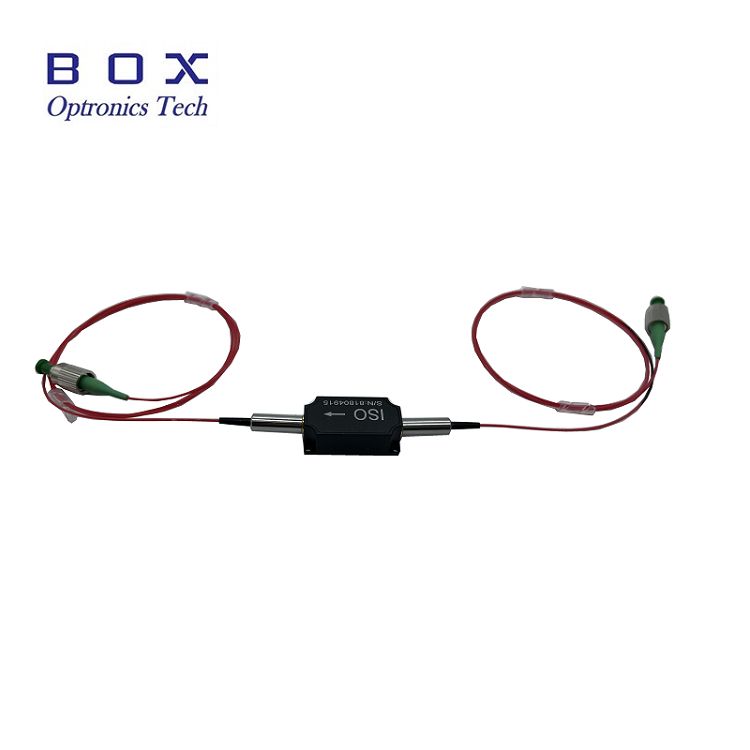

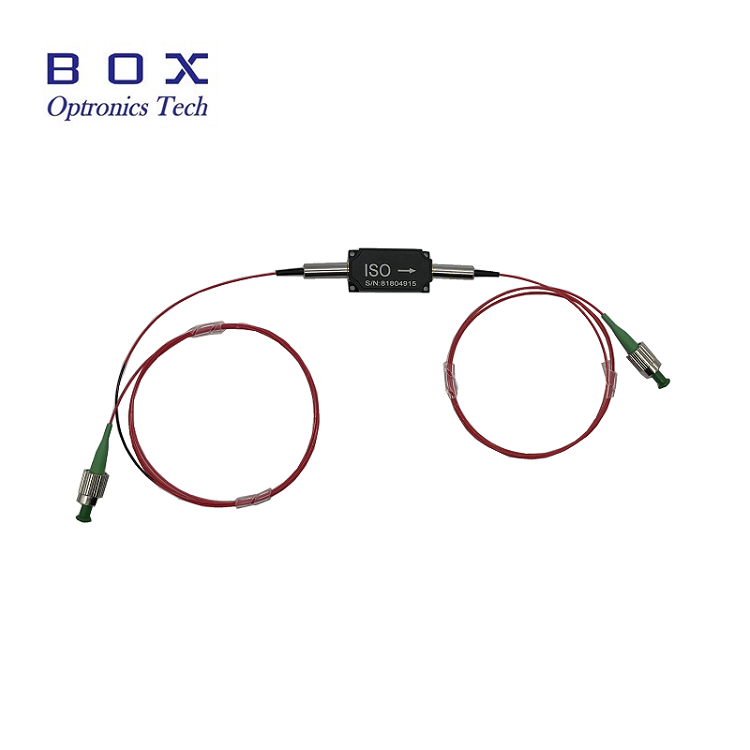

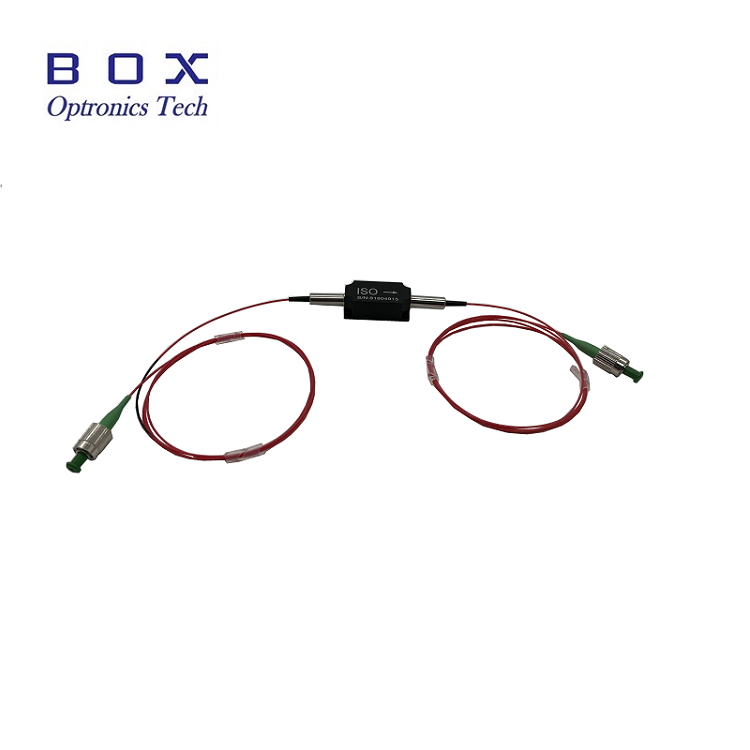

Λεπτομέρειες προϊόντος-1064nm Οπτικός απομονωτής υψηλής ισχύος

Τι είναι ο οπτικός απομονωτής;

Ένας οπτικός απομονωτής, γνωστός και ως απομονωτής Faraday, είναι μια παθητική οπτική συσκευή δύο θυρών που επιτρέπει την προνομιακή μετάδοση προς μία κατεύθυνση ενώ παρέχει υψηλή μόνωση στην αντίστροφη κατεύθυνση. Είναι ένα βασικό συστατικό σε συστήματα λέιζερ και οπτικών ινών που προστατεύει τις πηγές λέιζερ και τους οπτικούς ενισχυτές από την οπτική ανάδραση που προκαλείται από το ανακλώμενο και το οπισθοσκεδαζόμενο φως.

Οι οπτικοί απομονωτές βασίζονται στο φαινόμενο Faraday, το οποίο χρησιμοποιεί ένα μαγνητοοπτικό υλικό που περιστρέφει την πόλωση του φωτός που διέρχεται από αυτό όταν υποβάλλεται σε μαγνητικό πεδίο. Σε συνδυασμό με πολωτές, αυτή η περιστροφή πόλωσης επιτρέπει την οπτική μετάδοση προς τα εμπρός και την υψηλή απομόνωση του φωτός αντίστροφης διάδοσης.

Διαστάσεις συσκευασίας

Ο οπτικός απομονωτής υψηλής ισχύος 1064 nm συσκευάζεται σε ένα συμπαγές, στιβαρό περίβλημα με τις ακόλουθες διαστάσεις (μονάδα: mm):

• Μέγεθος συσκευασίας: 58 × 28 × 26 mm (Μ×Π×Υ)

• Διαμόρφωση 2 θυρών με πλεξίδες ινών

• 4 οπές στερέωσης (Ø3mm) για ασφαλή εγκατάσταση

• Σχεδιασμένο για υψηλή αξιοπιστία και θερμική σταθερότητα

Γιατί να επιλέξετε το Box Optronics;

• Αυστηρός ποιοτικός έλεγχος με 100% δοκιμή πριν από την αποστολή

• Ανταγωνιστική τιμολόγηση με σταθερή δυνατότητα μαζικής παράδοσης

• Ευέλικτες επιλογές προσαρμογής για μήκος κύματος, ισχύ, ίνα και συνδέσεις

• Δείγμα δοκιμής διαθέσιμο για αξιολόγηση

• Παγκόσμια αποστολή με DHL, UPS και FedEx express παράδοση

• Διαθέσιμες και οι δύο εκδόσεις PM και μη

• Πολλαπλές επιλογές βαθμολογίας ισχύος: 500mW έως 10W

• Κάλυψη ευρείας μήκους κύματος: 980nm, 1030nm, 1064nm

• Αξιόπιστη μακροπρόθεσμη προμήθεια για ποσότητες παραγωγής

Πληροφορίες παραγγελίας-1064nm Οπτικός απομονωτής υψηλής ισχύος

Μοντέλο Ονοματολογία

HPMIS - XXXX - X - X - X - X - X - XX

Παράδειγμα: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Απομόνωση PM 1064nm υψηλής ισχύος, αργός άξονας που λειτουργεί, γρήγορος άξονας μπλοκαρισμένος, ίνα PM Panda, χαλαρός σωλήνας 900μm, μήκος ίνας 1m, συσκευασία 58x28x26mm, ισχύς χειρισμού 10W

Παράδειγμα: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Απομονωτής υψηλής ισχύος 1064nm (non-PM), ίνα Hi1060, χαλαρός σωλήνας 900μm, μήκος ίνας 1m, συσκευασία 58x28x26mm, ισχύς χειρισμού 5W

Διαθέσιμες επιλογές προσαρμογής

• Μήκος κύματος κέντρου: 980nm, 1030nm, 1064nm, άλλα μήκη κύματος διαθέσιμα κατόπιν αιτήματος

• Τιμή ισχύος: 500mW, 1W, 2W, 5W, 10W, υψηλότερη ισχύς διαθέσιμη για προσαρμοσμένα σχέδια

• Τύπος πόλωσης: PM (Διατήρηση πόλωσης) ή μη PM (τυπική μονή λειτουργία)

• Διαμόρφωση άξονα PM: Λειτουργία αργού άξονα, λειτουργούν και οι δύο άξονες

• Τύπος ινών: PM Panda fiber, Hi1060, άλλες ειδικές ίνες

• Μήκος ινών: 0,5m, 0,8m, 1m, 1,5m, 2m (προσαρμοσμένα μήκη διαθέσιμα)

• Τύπος κοτσιδιάς: γυμνή ίνα 250μm, χαλαρός σωλήνας 900μm, χαλαρός σωλήνας 3,0 mm

• Μέγεθος συσκευασίας: Τυπικές διαστάσεις 58x28x26 mm ή προσαρμοσμένες διαστάσεις συσκευασίας

• Εκδόσεις υψηλότερης απομόνωσης διαθέσιμες για απαιτητικές εφαρμογές

Για προσαρμοσμένες απαιτήσεις, επικοινωνήστε με την ομάδα πωλήσεών μας με τις προδιαγραφές σας.

Φύλλο δεδομένων και αναφορά δοκιμής-1064nm οπτικός απομονωτής υψηλής ισχύος

Κάθε μονάδα αποστέλλεται με μια ολοκληρωμένη αναφορά δοκιμής που τεκμηριώνει τις μετρημένες παραμέτρους απόδοσης. Το αρχείο PDF του φύλλου δεδομένων περιέχει λεπτομερείς προδιαγραφές.

• Με κάθε ενότητα περιλαμβάνεται ατομική αναφορά δοκιμής

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμής

Όροι προσφοράς

• EXW

• DAP

• FOB

• Άλλοι όροι: Επικοινωνήστε μαζί μας για να συζητήσουμε.

Όροι πληρωμής

• PayPal: Γρήγορη και ασφαλής πληρωμή για δείγματα και μικρές παραγγελίες

• T/T (Τραπεζική μεταφορά): Τυπική μέθοδος πληρωμής για κανονικές παραγγελίες παραγωγής

• Alibaba Trade Assurance: Ασφαλής προστασία παραγγελιών για ηλεκτρονικές συναλλαγές με εγγύηση αγοραστή

• Πιστωτική κάρτα: Το PayPal και η Alibaba είναι διαθέσιμα

• Ευέλικτοι όροι πληρωμής: Διαπραγματεύσιμοι

Χρόνος ανοχής

• Τυπική παραγωγή: ~10-15 εργάσιμες ημέρες

• Προσαρμοσμένες διαμορφώσεις: 15-20 εργάσιμες ημέρες

• Παραγγελίες όγκου: Επικοινωνήστε για το χρονοδιάγραμμα παραγωγής

• Διεθνής αποστολή: ~3-5 εργάσιμες ημέρες (DHL/UPS/FedEx express)

• Ταχεία υπηρεσία: Διατίθεται κατόπιν αιτήματος

Σημειώσεις λειτουργίας και χειρισμός-1064nm Οπτικός απομονωτής υψηλής ισχύος

Προστασία ESD

Ενώ οι οπτικοί απομονωτές είναι παθητικές συσκευές, απαιτείται σωστός χειρισμός για τη διατήρηση της απόδοσης και της αξιοπιστίας.

• Εργαστείτε σε μια καθαρή επιφάνεια χωρίς σκόνη

• Αποφύγετε να αγγίζετε απευθείας τις άκρες των ινών

• Κρατήστε καλύμματα σκόνης στους συνδέσμους όταν δεν χρησιμοποιούνται

• Χρησιμοποιήστε την κατάλληλη προστασία ESD κατά το χειρισμό και την εγκατάσταση

• Χειριστείτε το με προσοχή για να αποφύγετε την καταστροφή των κοτσιδών από ίνες

Χειρισμός ινών

• Αποφύγετε την υπερβολική κάμψη της ίνας

• Μην τραβάτε ή στρίβετε τα κοτσιδάκια από ίνες

• Καθαρίστε τους συνδέσμους ινών πριν από τη σύνδεση χρησιμοποιώντας κατάλληλα εργαλεία καθαρισμού

• Χρησιμοποιείτε πάντα καλύμματα σκόνης όταν ο σύνδεσμος δεν χρησιμοποιείται

• Επιθεωρήστε το άκρο της ίνας για ζημιές πριν από τη χρήση

• Μην υπερβαίνετε το μέγιστο φορτίο εφελκυσμού (5N)

Θέματα χειρισμού ισχύος

• Βεβαιωθείτε ότι η ισχύς εισόδου δεν υπερβαίνει το ονομαστικό μέγιστο

• Χρησιμοποιήστε την κατάλληλη παρακολούθηση ισχύος για να αποφύγετε την υπερφόρτωση

• Επιτρέψτε τη σωστή απαγωγή θερμότητας σε υψηλά επίπεδα ισχύος

• Τοποθετήστε σε ψύκτρα για συνεχή λειτουργία υψηλής ισχύος

Εγκατάσταση και τοποθέτηση

• Στερεώστε με ασφάλεια τον απομονωτή χρησιμοποιώντας τις 4 οπές στερέωσης

• Διασφαλίστε τη σωστή ευθυγράμμιση για να ελαχιστοποιήσετε την πρόσθετη απώλεια

• Επιτρέψτε επαρκή χώρο για την ακτίνα κάμψης των ινών

• Λειτουργία εντός του καθορισμένου εύρους θερμοκρασίας για αξιοπιστία

• Αποφύγετε τη μηχανική καταπόνηση στα κοτσιδάκια των ινών

• Εξασφαλίστε τον σωστό προσανατολισμό της θύρας για σωστή κατεύθυνση σήματος

• Επαληθεύστε την κατεύθυνση προς τα εμπρός/πίσω πριν από την εγκατάσταση

Διασφάλιση Ποιότητας

Η Box Optronics δεσμεύεται να παρέχει υψηλής ποιότητας οπτικά εξαρτήματα με αξιόπιστη απόδοση. Όλοι οι οπτικοί απομονωτές υψηλής ισχύος υποβάλλονται σε αυστηρό έλεγχο και ποιοτικό έλεγχο πριν από την αποστολή.

Εγγύηση

• Περιορισμένη εγγύηση 12 μηνών από την ημερομηνία αποστολής

• Η εγγύηση καλύπτει ελαττώματα στα υλικά και την κατασκευή

• Δωρεάν επισκευή ή αντικατάσταση για ελαττωματικές μονάδες εντός εγγύησης

• Η εγγύηση δεν καλύπτει ζημιές από κακή χρήση, λάθος χειρισμό ή μη εξουσιοδοτημένη τροποποίηση
