Ομοαξονική δίοδος λέιζερ κοτσίδας FP

Οι δίοδοι λέιζερ FP Coaxial Pigtail της Box Optronics είναι διαθέσιμες σε πολλαπλά μήκη κύματος που κυμαίνονται από 450nm, 520nm, 650nm, 660nm, 785nm, 850nm και 980nm. Σχεδιασμένες για συστήματα οπτικών ινών, οπτικές μετρήσεις, εργαστηριακά πειράματα, βιοϊατρικά όργανα και φασματοσκοπία, αυτές οι δίοδοι λέιζερ CW προσφέρουν σταθερή έξοδο, χαμηλό θόρυβο και μεγάλη διάρκεια ζωής. Υποστηρίζουμε μαζικές αγορές και συμβουλευτική δειγμάτων.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Πίνακας περιεχομένων

1. Εισαγωγή της FP Coaxial Pigtail Laser Diode

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Εφαρμογές

5. Σχέδιο πακέτου και ορισμός PIN-OUT (Μονάδα:mm)

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων

8. Όροι προσφοράς και πληρωμής

9. Χρόνος παράδοσης

10. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

Εισαγωγή προϊόντος-FP Coaxial Pigtail Laser Diode

Αυτή η ομοαξονική δίοδος λέιζερ FP είναι μια δίοδος λέιζερ Fabry-Perot μονής λειτουργίας, με μήκος κύματος 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm και 980 nm και η ισχύς εξόδου είναι 105 mW ή ισχύς. Ο σύνδεσμος είναι FC/APC ή SC/APC. Υψηλή αξιοπιστία και μεγάλη διάρκεια ζωής. Πρότυπο δοκιμής αξιοπιστίας Telcordia GR-468. Αυτές οι δίοδοι λέιζερ πολλαπλού μήκους κύματος FP παρέχουν ευέλικτες, αξιόπιστες και υψηλής απόδοσης λύσεις για μια ποικιλία ορατών και σχεδόν υπέρυθρων εφαρμογών.

Προδιαγραφές προϊόντος-FP Coaxial Pigtail Laser Diode

Παράμετρος	Σύμβολο	Συνθήκη δοκιμής	Ελάχ	Τυπ	Μέγ	Μονάδα
Κεντρικό μήκος κύματος	λC	POP = PF	440	450	460	nm
Οπτική ισχύς εξόδου	PF	IF = 65 mA	10	20	-	mW
Ρεύμα κατωφλίου	ITH	CW	-	22	40	mA
Τάση λειτουργίας	VF	CW	-	5.1	6.0	V
Ρεύμα λειτουργίας	ΑΝ	CW	-	70	90	mA
Τύπος ινών	-	-	460-HP
Παράμετρος	Σύμβολο	Συνθήκη δοκιμής	Ελάχ	Τυπ	Μέγ	Μονάδα
Κεντρικό μήκος κύματος	λC	POP = PF	510	520	530	nm
Οπτική ισχύς εξόδου	PF	IF = 65 mA	5.0	-	-	mW
Ρεύμα κατωφλίου	ITH	CW	-	22	40	mA
Τάση λειτουργίας	VF	CW	-	5.8	6.5	V
Ρεύμα λειτουργίας	ΑΝ	CW	-	60	80	mA
Τύπος ινών	-	-	460-HP
Παράμετρος	Σύμβολο	Συνθήκη δοκιμής	Ελάχ	Τυπ	Μέγ	Μονάδα
Κεντρικό μήκος κύματος	λC	POP = PF	640	650	660	nm
Οπτική ισχύς εξόδου	PF	IF = 65 mA	-	5	-	mW
Ρεύμα κατωφλίου	ITH	CW	-	55	-	mA
Τάση λειτουργίας	VF	CW	-	2.1	2.5	V
Ρεύμα λειτουργίας	ΑΝ	CW	-	-	105	mA
Παράμετρος	Σύμβολο	Συνθήκη δοκιμής	Ελάχ	Τυπ	Μέγ	Μονάδα
Κεντρικό μήκος κύματος	λC	POP = PF	652	660	670	nm
Οπτική ισχύς εξόδου	PF	IF =70mA	10	-	-	mW
Ρεύμα κατωφλίου	ITH	CW	-	40	90	mA
Τάση λειτουργίας	VF	CW	-	2.4	3.0	V
Ρεύμα λειτουργίας	ΑΝ	CW	-	70	120	mA
Τύπος ινών	-	-	630 HP
Παράμετρος	Σύμβολο	Συνθήκη δοκιμής	Ελάχ	Τυπ	Μέγ	Μονάδα
Κεντρικό μήκος κύματος	λC	POP = PF	780	790	800	nm
Οπτική ισχύς εξόδου	PF	IF =70mA	10	-	--	mW
Ρεύμα κατωφλίου	ITH	CW	-	30	45	mA
Τάση λειτουργίας	VF	CW	-	1.9	2.2	V
Ρεύμα λειτουργίας	ΑΝ	CW	-	70	120	mA
Απόδοση κλίσης	SE	CW	1	1.1	1.2	W/A
Παρακολούθηση PD	IM	-	-	0.2	0.2	mA
Τύπος ινών	-	-	780 HP
Παράμετρος	Σύμβολο	Συνθήκη δοκιμής	Ελάχ	Τυπ	Μέγ	Μονάδα
Κεντρικό μήκος κύματος	λC	POP = PF	840	850	860	nm
Οπτική ισχύς εξόδου	PF	IF =60mA	10	-	-	mW
Ρεύμα κατωφλίου	ITH	CW	-	16	20	mA
Τάση λειτουργίας	VF	CW	-	2.1	2.3	V
Ρεύμα λειτουργίας	ΑΝ	CW	-	45	60	mA
Απόδοση κλίσης	SE	CW	-	0.95	-	W/A
Παρακολούθηση PD	IM	-	0.05	0.13	0.5	mA
Τύπος ινών	-	-	780 HP
Παράμετρος	Σύμβολο	Συνθήκη δοκιμής	Ελάχ	Τυπ	Μέγ	Μονάδα
Κεντρικό μήκος κύματος	λC	POP = PF	965	980	990	nm
Οπτική ισχύς εξόδου	PF	IF =60mA	5	-	-	mW
Ρεύμα κατωφλίου	ITH	CW	-	12	20	mA
Τάση λειτουργίας	VF	CW	-	1.55	2.0	V
Ρεύμα λειτουργίας	ΑΝ	CW	-	30	50	mA
Απόδοση κλίσης	SE	CW	0.64	0.8	-	W/A
Παρακολούθηση PD	IM	-	0.08	0.3	0.5	mA
Τύπος ινών	-	-	Γεια σου1060

Χαρακτηριστικά προϊόντος-FP Coaxial Pigtail Diode Laser

● Δίοδος λέιζερ μονής λειτουργίας Fabry-Perot(FP).

● Επιλογές μήκους κύματος: 450–980 nm.

● Έξοδος ομοαξονικής σύζευξης ινών, λειτουργία CW.

● Υψηλή αξιοπιστία, μεγάλη διάρκεια ζωής.

● Πρότυπο δοκιμής αξιοπιστίας Telcordia GR-468.

Εφαρμογές προϊόντων-FP Coaxial Pigtail Laser Diode

● Ένδειξη.

● Ελαφρύ στυλό.

● Εκτυπωτές.

● Εργαστηριακό και βιοϊατρικό λέιζερ.

● Οπτική ανίχνευση.

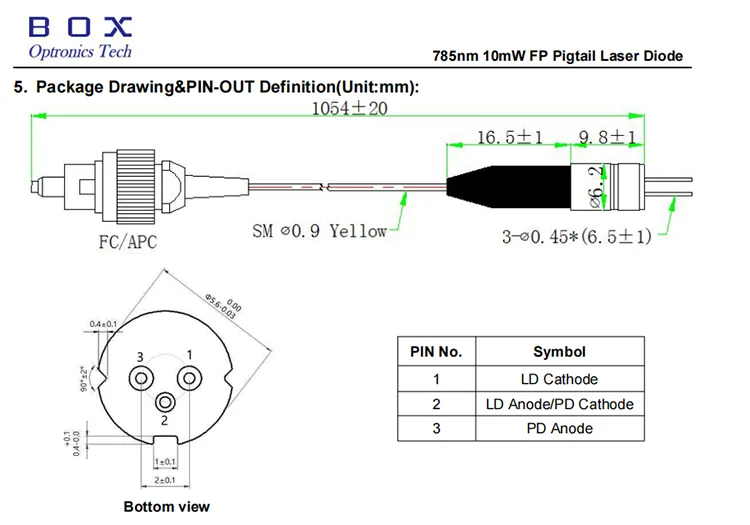

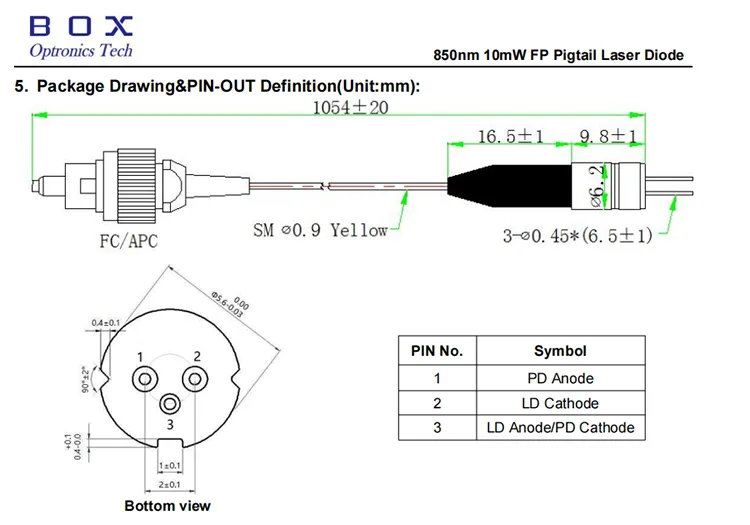

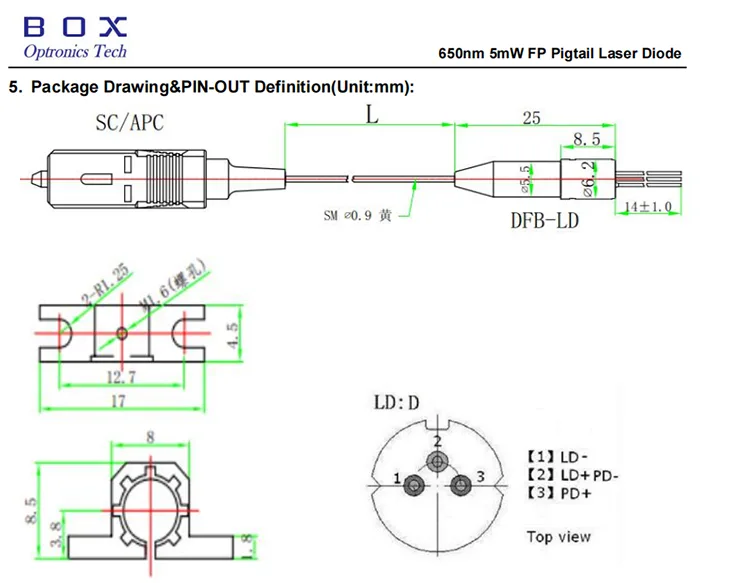

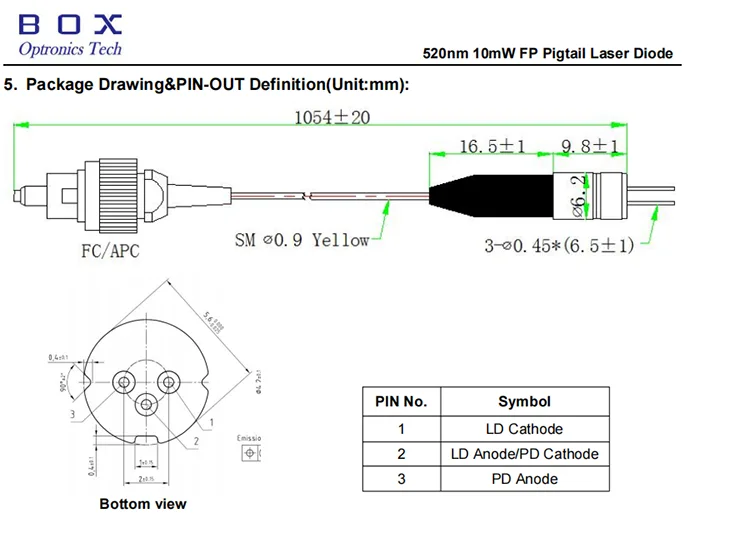

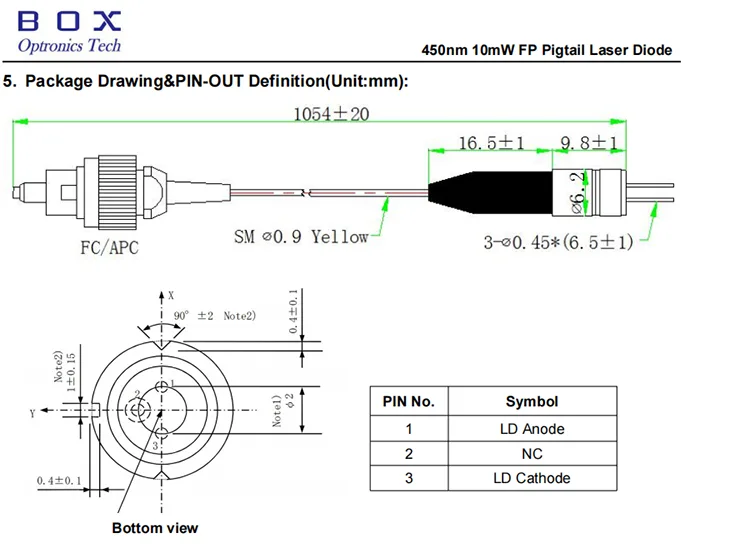

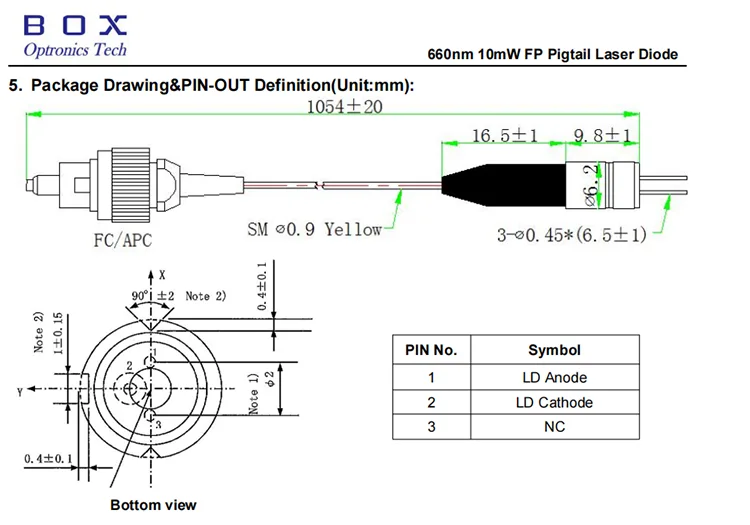

Σχέδιο πακέτου&PIN-OUT Ορισμός(Μονάδα:mm)-FP Ομοαξονική δίοδος λέιζερ pigtail

Πληροφορίες παραγγελίας-FP Coaxial Pigtail Laser Diode

BLD	-Χ	XX	XX	X	-ΧΧ
LD	Chiptype	Μήκος κύματος	Ισχύς εξόδου	PIN-OUT	Συνδετήρας
Δίοδος λέιζερ	F: FP	450: 450 nm 520: 520 nm	10: 10 mW Αλλος	F: Πληκτρολογήστε F	FA: FC/APC
		650: 650 nm	02: 2 mW 05: 5 mW Αλλος	Δ: Τύπος Δ	FA: FC/APC SA: SC/APC Αλλος
		660: 660 nm 785: 785 nm 850: 850 nm	10: 10 mW Αλλος	Δ: Τύπος Δ	FA: FC/APC
		980: 980 nm	5: 5 mW Αλλος	Δ: Τύπος Δ	FA: FC/APC

π.χ.: BLD-F78510D-FA

(Πληροφορίες παραγγελίας: FP Coaxial Pigtail Laser Diode, 785nm 10mW, pin-out τύπου D, με βύσμα FC/APC).

Φύλλο δεδομένων-FP Coaxial Pigtail Laser Diode

Όροι προσφοράς και πληρωμής-FP Coaxial Pigtail Laser Diode

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος παράδοσης-FP Coaxial Pigtail Laser Diode

Παραγωγή: περίπου 10 εργάσιμες ημέρες. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Τα διεθνή logistics: 3-5 εργάσιμες ημέρες.

Quality Assurance and After-Sales Service-FP Coaxial Pigtail Laser Diode

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής φυσική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγμένες ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
