Μονάδα πηγής λέιζερ Fabry Perot FP

Πίνακας περιεχομένων

1. Εισαγωγή της μονάδας πηγής λέιζερ Fabry Perot FP

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμής

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και συντήρηση

12. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

Εισαγωγή προϊόντος-Μονάδα πηγής λέιζερ Fabry Perot FP

Η μονάδα πηγής λέιζερ Fabry Perot FP υιοθετεί ένα τσιπ λέιζερ ημιαγωγών, ένα επαγγελματικά σχεδιασμένο κύκλωμα κίνησης και έλεγχο TEC για να εξασφαλίσει την ασφαλή λειτουργία του λέιζερ, τη σταθερή ισχύ εξόδου και το φάσμα. Τα 532nm, 785nm και 1064nm είναι προαιρετικά. Η ισχύς εξόδου είναι πάνω από 50 mW. Παρέχονται εντολές κεντρικού υπολογιστή και λογισμικό για λειτουργία και ενσωμάτωση. Κατάλληλη ως πηγή λέιζερ αντλίας για βιοϊατρική και φασματική ανάλυση.

Προδιαγραφές προϊόντος-Μονάδα πηγής λέιζερ Fabry Perot FP

Χαρακτηριστικά προϊόντος-Μονάδα πηγής λέιζερ Fabry Perot FP

● Υψηλή ισχύς εξόδου 50 mW.

● Σταθερή ισχύς και φάσμα.

● Πακέτο συμπαγούς μονάδας 70x90x18mm.

Εφαρμογές προϊόντων-Μονάδα πηγής λέιζερ Fabry Perot FP

● Βιοϊατρική.

● Φασματική ανάλυση.

● Αισθητήρας οπτικών ινών.

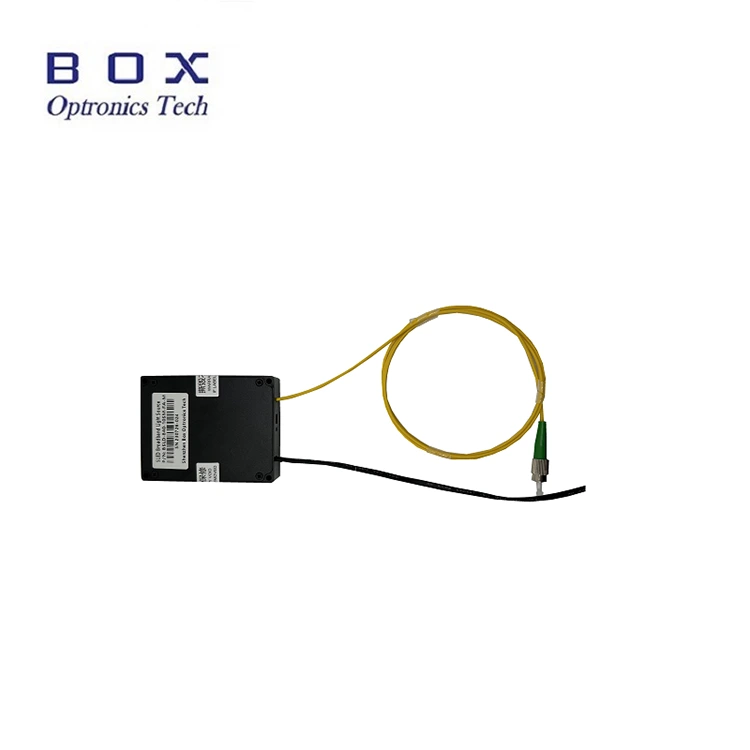

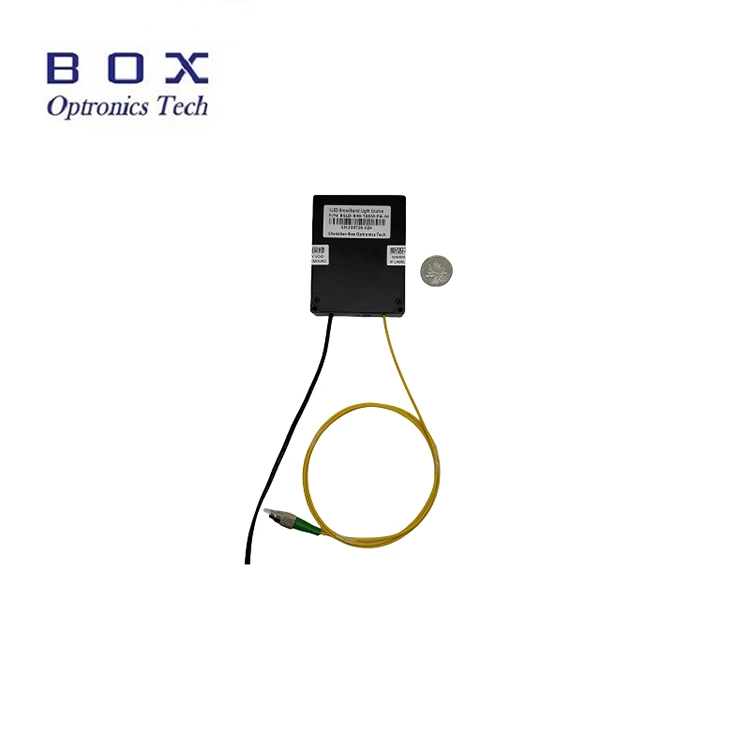

Λεπτομέρειες προϊόντος-Μονάδα πηγής λέιζερ Fabry Perot FP

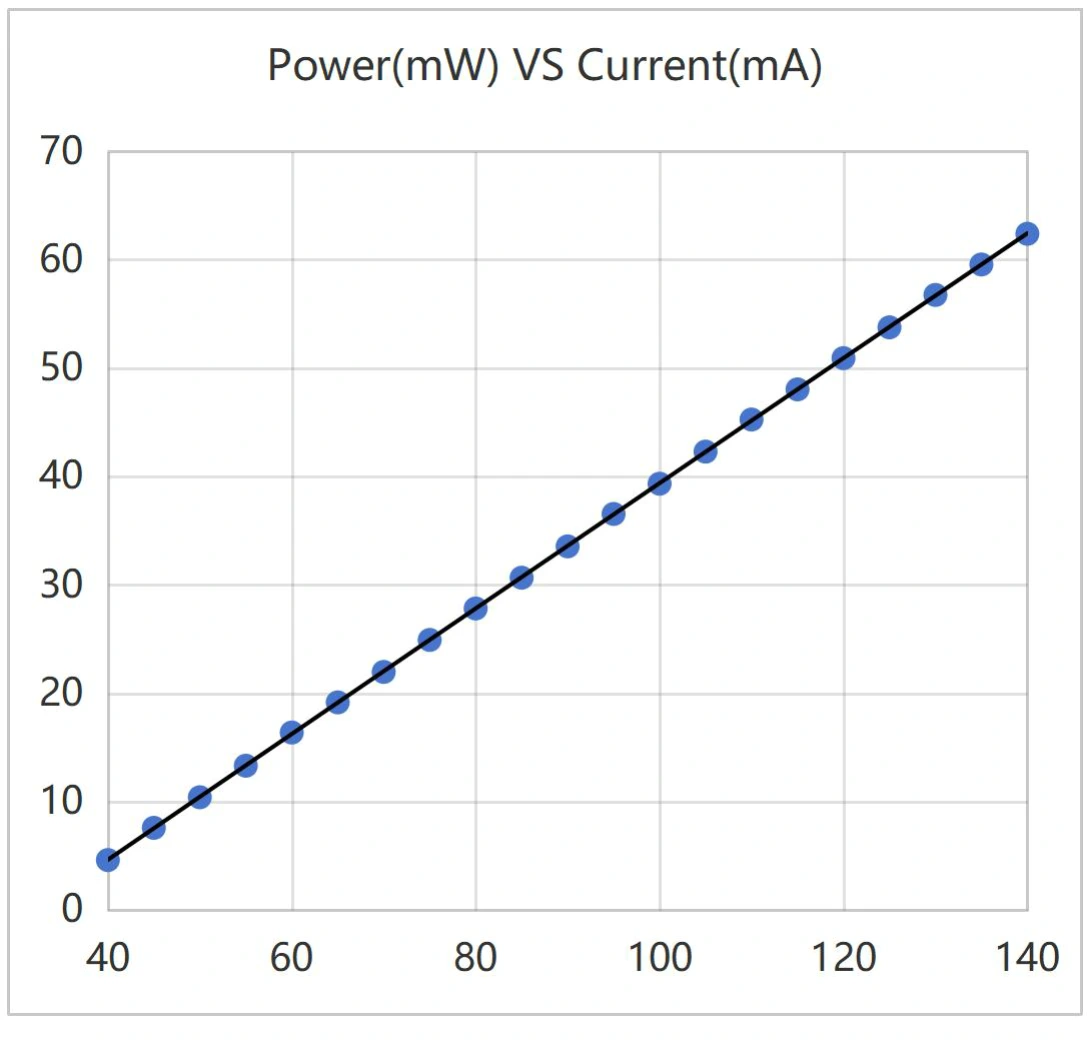

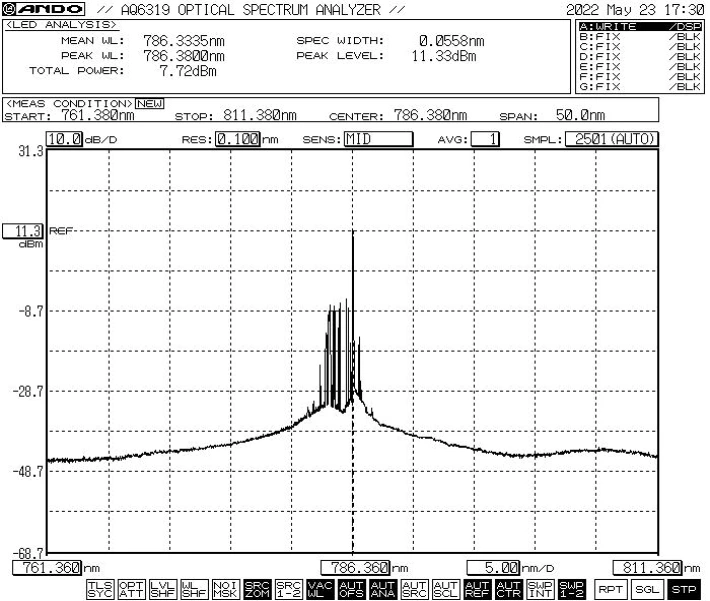

● Τυπική καμπύλη: 785nm πηγή λέιζερ 50mW FP

Βήματα λειτουργίας-Μονάδα πηγής λέιζερ Fabry Perot FP

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη.

Βήμα 2. Τροφοδοτικό: Συνδεδεμένο σε τροφοδοτικό μεταγωγής DC ή σε ρυθμιζόμενο τροφοδοτικό που πληροί τις απαιτήσεις τροφοδοσίας τους. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Ο μετασχηματιστής παρέχεται σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το καπάκι σκόνης στον σύνδεσμο ή τη φλάντζα της ίνας, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4. Σύνδεση στον κεντρικό υπολογιστή: Χρησιμοποιήστε το καλώδιο δεδομένων USB-RS485 DB9 για να συνδέσετε τη μονάδα προέλευσης λέιζερ Fabry Perot FP και τον υπολογιστή. ο υπολογιστής πρέπει πρώτα να εγκαταστήσει ένα αποκλειστικό πρόγραμμα οδήγησης σειριακής θύρας για να αναγνωρίσει το καλώδιο δεδομένων σειριακής θύρας USB-RS485, διαφορετικά το λογισμικό του κεντρικού υπολογιστή και η μονάδα πηγής φωτός δεν μπορούν να συνδεθούν και να επικοινωνήσουν σωστά. Ρωτήστε το Box Optronics για το πρόγραμμα οδήγησης.

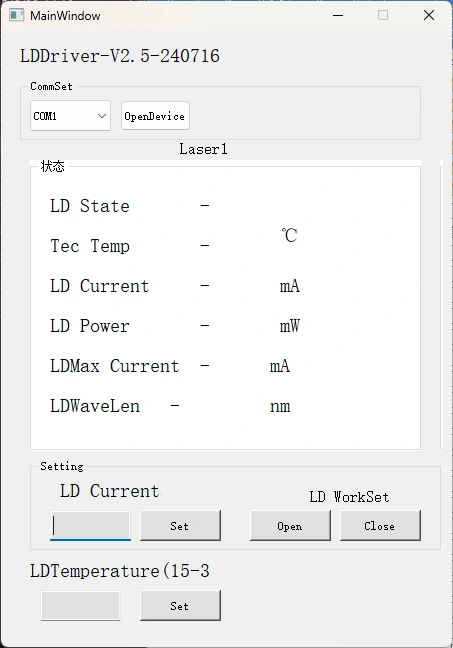

Βήμα 5. Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή για τον έλεγχο του ρεύματος LD της μονάδας πηγής λέιζερ Fabry Perot FP. Επιλέξτε τη σωστή θύρα, ορίστε το ρεύμα και τη θερμοκρασία και, στη συνέχεια, κάντε κλικ στο κουμπί ανοίγματος. (Για να αποφύγετε τη ζημιά, αυξήστε αργά το ρεύμα κίνησης κατά την αρχική λειτουργία. Μην εφαρμόζετε αμέσως πλήρες ρεύμα.)

Βήμα 6. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση οπτικών ινών.

Πληροφορίες παραγγελίας-Μονάδα πηγής λέιζερ Fabry Perot FP

π.χ.: BFL-F1064-50SM-FA-M

(Πληροφορίες παραγγελίας: Μονάδα πηγής λέιζερ Fabry Perot FP, 1064nm, ισχύς εξόδου 50 mW, με ίνα SM, υποδοχή FC/APC, πακέτο μονάδας).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και φύλλο δοκιμών-Fabry Perot FP Laser Module

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής-Fabry Perot FP Laser Source Module

● Όροι προσφοράς

(1) EXW:

Εάν διαθέτετε λογαριασμό DHL/UPS/FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος παράδοσης-Μονάδα πηγής λέιζερ Fabry Perot FP

Παραγωγή: 10-15 εργάσιμες ημέρες. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Τα διεθνή logistics: 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και συντήρηση-Μονάδα πηγής λέιζερ Fabry Perot FP

● Δεν συνιστάται η συχνή εισαγωγή ή αφαίρεση των βυσμάτων σύνδεσης οπτικών ινών, προκειμένου να αποφευχθεί η μόλυνση από τη σκόνη—η οποία μπορεί να οδηγήσει σε αυξημένη απώλεια εισαγωγής—ή το κάψιμο των ακραίων επιφανειών του συνδετήρα ινών.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με έναν ανιχνευτή τελικής όψης ινών πριν από τη σύνδεση. Πάντα να συνδέετε/αποσυνδέετε τις ίνες χωρίς ρεύμα για να αποφύγετε το κάψιμο στο άκρο. Οι σύνδεσμοι οπτικών ινών πρέπει να καλύπτονται με καλύμματα σκόνης.

● Εάν η ίνα εξόδου χρειάζεται να συνδεθεί με άλλη ίνα, συνιστάται η χρήση ματιστή σύντηξης.

● Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. αποθηκεύστε σε ξηρό μέρος.

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση-Μονάδα πηγής λέιζερ Fabry Perot FP

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής φυσική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγμένες ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
