785nm FP Butterfly Diode Laser

Πίνακας περιεχομένων

1. Παρουσίαση των 785nm FP Butterfly δίοδος λέιζερ

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

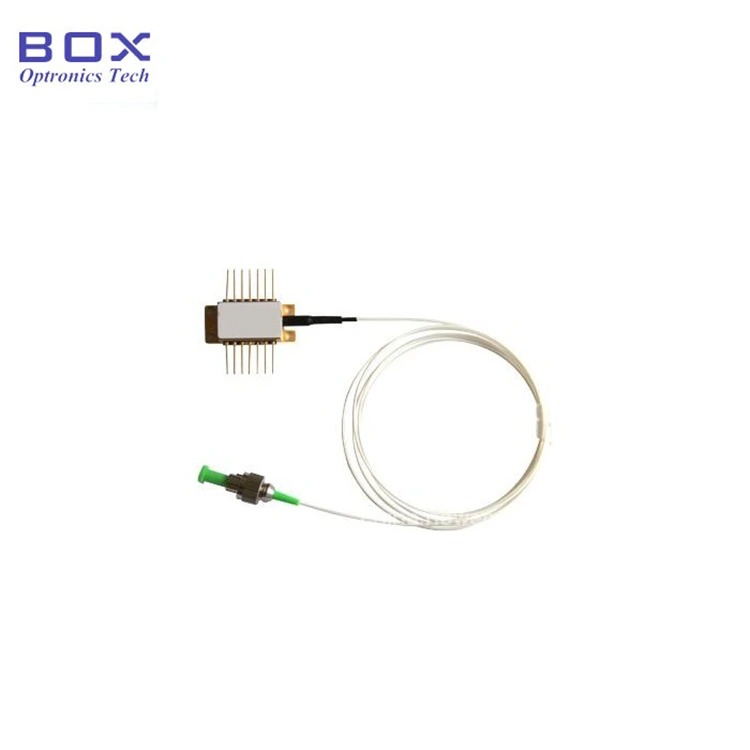

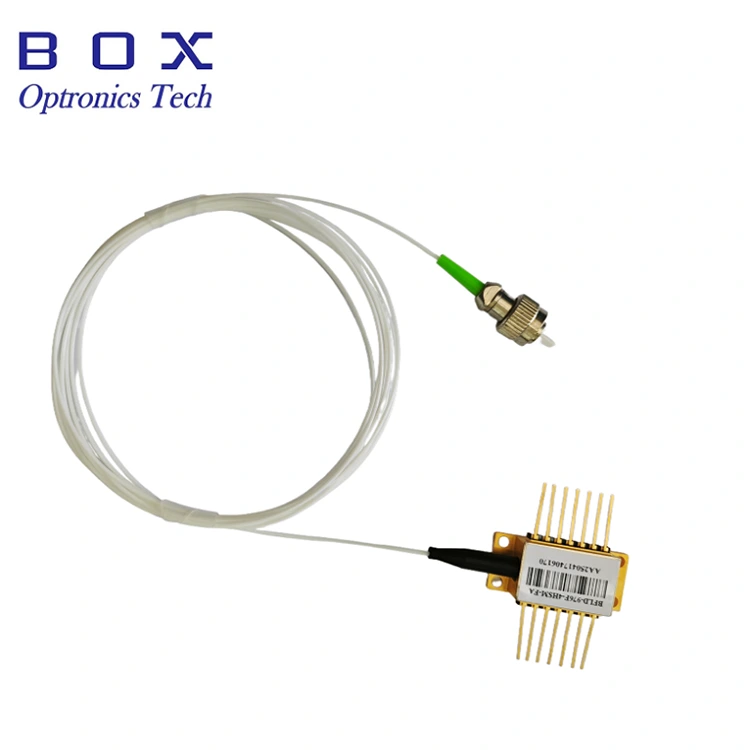

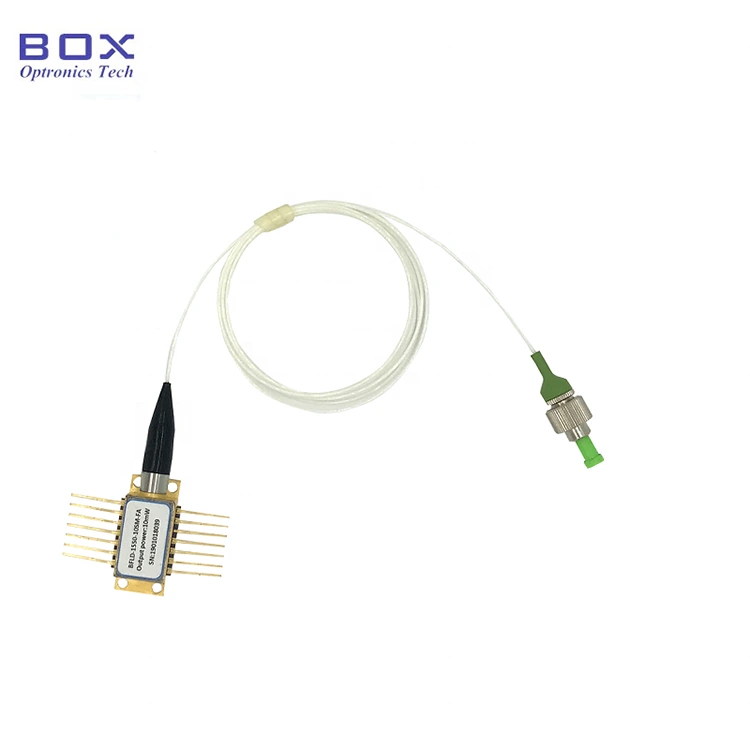

Εισαγωγή Προϊόντος

Αυτή είναι μια δίοδος λέιζερ πεταλούδας FP 785nm, που διαθέτει επάνω σε ισχύ εξόδου 30 mW. Ο τύπος ινών μπορεί να είναι SM785-HP ή PM780-HP, και ενσωματώνει TEC, φωτοδίοδο οθόνης και θερμίστορ. Το Ο προστατευτικός σωλήνας 900um και ο σύνδεσμος FC/APC είναι προαιρετικοί. Εάν οι ακίδες απαιτούν συγκόλλησης, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ένα πακέτο Module/Benchtop με κύκλωμα οδηγού, Ισχύς εξόδου 50 mW, είναι διαθέσιμη.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● SM785-HP ή ίνα PM780-HP?

● Ενεργοποίηση εξόδου έως 30 mW;

● 14 ακίδων Πακέτο BTF με TEC, θερμίστορ και Παρακολούθηση PD.

Εφαρμογές προϊόντων

● Πηγή φωτός;

● Ανίχνευση οπτικών ινών σύστημα?

● Επεξεργασία υλικού.

Λεπτομέρειες προϊόντος

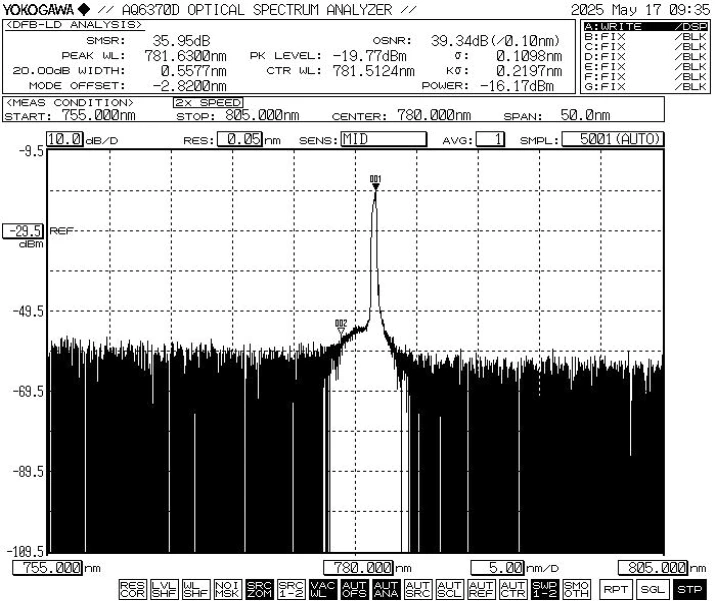

● Τυπικό φάσμα: 785nm, ανοχή WL +/-10nm.

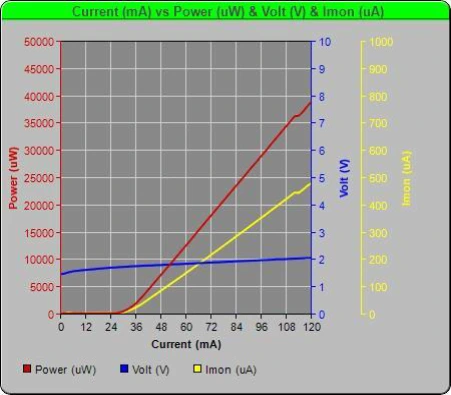

● PIV-785nm 30mW FP Butterfly Diode Laser

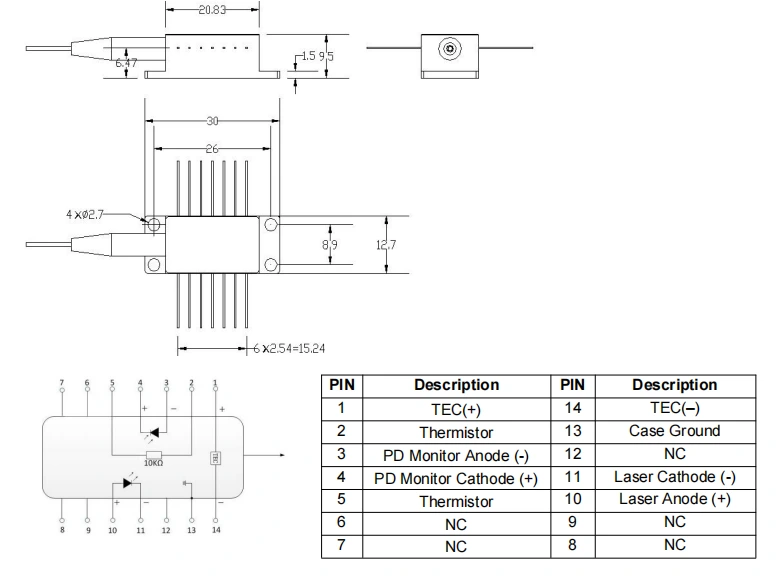

● Σχέδιο πακέτου & Ορισμός PIN-OUT (Μονάδα:mm)-785nm FP Butterfly Δίοδος λέιζερ

● Βασικά αξεσουάρ

*Αυτόμονη συσκευή. χωρίς ενσωματωμένο πρόγραμμα οδήγησης (πακέτο μονάδας με πρόγραμμα οδήγησης το κύκλωμα είναι προαιρετικό).

Παραγγελία πληροφορίες

π.χ.: BFLD-F785-30SM-FA

(Πληροφορίες παραγγελίας: 785nm FP Butterfly Laser Diode, έξοδος 30mW ισχύς, ίνα SM Hi780, υποδοχή FC/APC, πείρος αντλίας).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας

● Κίνδυνος ακτινοβολίας λέιζερ: Όταν η συσκευή είναι σε λειτουργία, εκπέμπει δέσμη λέιζερ υψηλής έντασης. Μην κοιτάτε απευθείας το άκρο της ίνας, καθώς αυτό μπορεί να προκαλέσει τραυματισμό στα μάτια.

● ESD Protection: Αυτή η συσκευή είναι ηλεκτροστατικά ευαίσθητη. Επομένως, πρέπει να ληφθούν αυστηρά μέτρα αντιστατικής προστασίας να τηρούνται κατά τη συσκευασία, τη μεταφορά και τη χρήση. Επιπλέον, θα πρέπει να λαμβάνονται προφυλάξεις για την αποφυγή υπερτάσεων τροφοδοσίας, καθώς δεν γίνεται κάτι τέτοιο μπορεί να οδηγήσει σε μόνιμη ζημιά στη συσκευή (π.χ. εξασφαλίστε τον κατάλληλο εξοπλισμό γείωση και φοράτε αντιστατικό λουρί καρπού).

● Χειρισμός ινών και συσκευών: Οπτικός οι ίνες είναι εύθραυστες. Μην τραβάτε τη συσκευή χρησιμοποιώντας την ίνα. Κατά την εισαγωγή ή αφαιρώντας τη συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε την χιτώνιο στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένες με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Απαιτήσεις συγκόλλησης καρφιτσών: Εάν οι ακίδες πρέπει να συγκολληθούν, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και η Ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Δώστε ιδιαίτερη προσοχή στο παρακάτω: κατά τη διάρκεια της διαδικασίας συγκόλλησης, η συσκευή πρέπει να είναι σε μη τροφοδοσία κατάσταση, και το κολλητήρι πρέπει να είναι σωστά γειωμένο.

● Λειτουργία ενεργοποίησης: Κατά τη διάρκεια της ενεργοποίησης διαδικασία, μην εφαρμόζετε ποτέ απευθείας υψηλό ρεύμα, καθώς αυτό μπορεί να καταστρέψει το τσιπ. Αντίθετα, ενεργοποιήστε τη συσκευή σε τρέχον επίπεδο κοντά στο όριο του τσιπ και στη συνέχεια αυξήστε σταδιακά το ρεύμα σε μικρά βήματα μέχρι το επιθυμητό επίπεδο επιτυγχάνεται.

● Ακολουθία ψύξης και ενεργοποίησης: Πριν ενεργοποιώντας όλα τα εξαρτήματα, ενεργοποιήστε πρώτα το ψυγείο και, στη συνέχεια, προχωρήστε Βήματα σταδιακής τροφοδοσίας για την αποφυγή υπερθέρμανσης και υπερφόρτωσης του τσιπ.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
