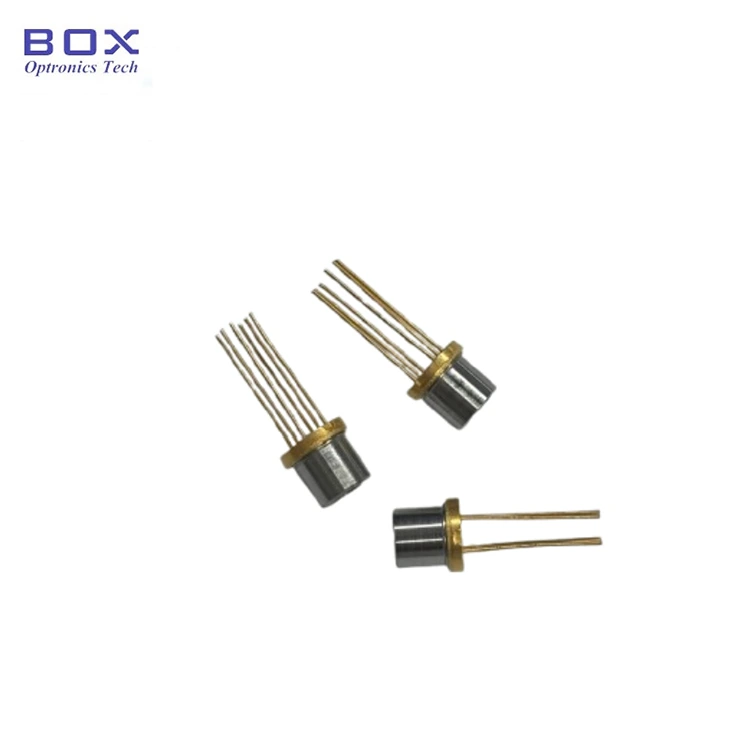

1392nm DFB Laser Diode TO-CAN

Επισκόπηση προϊόντος -1392nm DFB Laser Diode TO-CAN

Η δίοδος λέιζερ DFB TO-CAN 1392 nm (Μοντέλο: BLD-D1392.5TO60-AL) της Box Optronics διαθέτει κεντρικό μήκος κύματος 1392,5 nm (1391,5–1393,5 nm) και οπτική έξοδο 5 mW μέσω ασφαιρικού μήκους 5 mW με ασφαιρικό εστιακό μήκος 5 mm. Σχεδιασμένη για οπτική σύζευξη ελεύθερου χώρου, αυτή η δίοδος λέιζερ DFB 1392 nm είναι κατάλληλη για σύζευξη κυψελών αερίου, ανάλυση αερίων και ενσωμάτωση συστήματος οπτικής ανίχνευσης.

Το ενσωματωμένο TEC και το θερμίστορ υποστηρίζουν έλεγχο θερμοκρασίας για σταθεροποίηση μήκους κύματος. Μια ερμητική μεταλλική συσκευασία TO60 με διαμόρφωση 6 ακίδων παρέχει μια συμπαγή και στιβαρή μορφή για αναλυτές αερίων και βιομηχανικά όργανα οπτικής ανίχνευσης.

Βασικά χαρακτηριστικά -1392nm DFB Laser Diode TO-CAN

· Κεντρικό μήκος κύματος: 1392,5 nm (εύρος 1391,5–1393,5 nm), ακρίβεια μήκους κύματος +/-1 nm

· Υψηλή οπτική ισχύς εξόδου: τουλάχιστον 5 mW

· Ρεύμα χαμηλού ορίου

· Ενσωματωμένο θερμοηλεκτρικό ψυγείο (TEC), θερμίστορ

· Συμπαγές ερμητικό πακέτο TO60 με έξοδο ασφαιρικού φακού

Τυπικές εφαρμογές-Δίοδος λέιζερ DFB 1392nm TO-CAN

· Ανίχνευση υδρατμών (H2O) με χρήση TDLAS

· Φασματοσκοπία κυψελών αερίου ελεύθερου χώρου

· Πηγές λέιζερ DFB 1392nm για αναλυτές αερίων

· Παρακολούθηση υγρασίας βιομηχανικής διαδικασίας

· Όργανα οπτικής ανίχνευσης αερίων και φασματοσκοπίας

· Έρευνα φωτονικής και συστήματα ανάλυσης αερίων OEM

Προδιαγραφές προϊόντος - Δίοδος λέιζερ DFB 1392nm TO-CAN

Απόλυτες Μέγιστες Αξιολογήσεις

Ηλεκτρο-οπτικά χαρακτηριστικά (T = 25°C)

Χαρακτηριστικά TEC

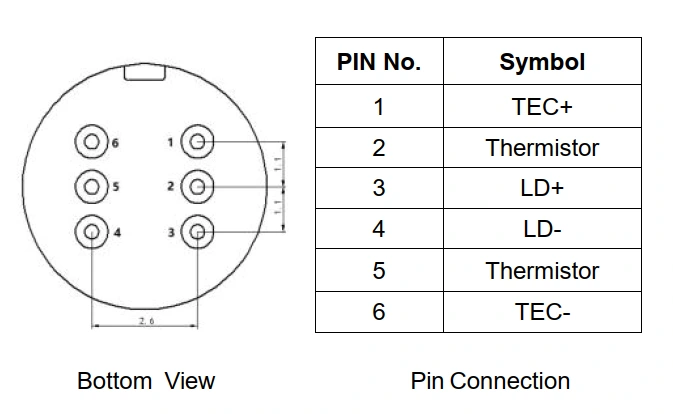

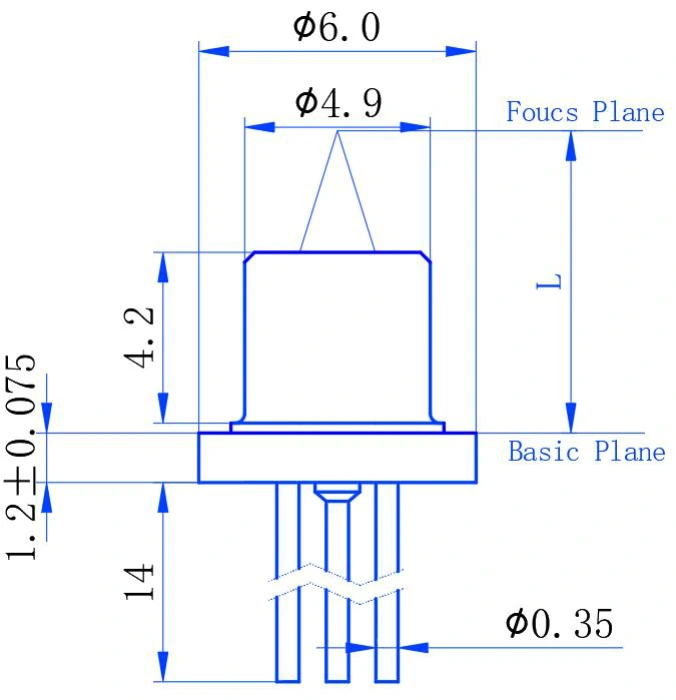

Ορισμός πακέτου και καρφίτσας

Πληροφορίες παραγγελίας -1392nm DFB Laser Diode TO-CAN

Μοντέλο Ονοματολογία

BLD - D XXXX TO XX - X

Παράδειγμα: BLD-D1392.5TO60-AL

Φύλλο δεδομένων -1392nm DFB Laser Diode TO-CAN

Φύλλο δεδομένων

Συχνές Ερωτήσεις (FAQ)

Ε: Τι αέριο μπορεί να ανιχνευθεί με το λέιζερ 1392nm DFB;

Α: Το μήκος κύματος 1392 nm χρησιμοποιείται συνήθως για φασματοσκοπία απορρόφησης υδρατμών (H2O) και μπορεί να εφαρμοστεί στην ανίχνευση υγρασίας και υδρατμών με βάση το TDLAS. Η συγκεκριμένη γραμμή απορρόφησης και οι συνθήκες λειτουργίας θα πρέπει να αξιολογούνται με βάση τη συγκέντρωση αερίου, το μήκος της οπτικής διαδρομής και το σχεδιασμό του συστήματος. Η Box Optronics προσφέρει επίσης διόδους λέιζερ DFB σε άλλα μήκη κύματος για διαφορετικές απαιτήσεις ανίχνευσης αερίων.

Ε: Ποια είναι η διαφορά μεταξύ αυτού του λέιζερ TO60 DFB και ενός λέιζερ DFB με συσκευασία πεταλούδας;

Α: Οι κύριες διαφορές είναι η μορφή πακέτου, η οπτική διεπαφή και το κόστος.

Η έκδοση TO60 διαθέτει μια συμπαγή ερμητική συσκευασία μεταλλικού κουτιού με ενσωματωμένο TEC, θερμίστορ και ασφαιρικό φακό για οπτική σύζευξη ελεύθερου χώρου.

Τα λέιζερ Butterfly DFB είναι συνήθως διαθέσιμα με έξοδο με ίνα και ενδέχεται να ενσωματώνουν πρόσθετες λειτουργίες, όπως οπτικό απομονωτή και φωτοδίοδο οθόνης, ανάλογα με τη διαμόρφωση.

Με το απλούστερο πακέτο και την οπτική έξοδο ελεύθερου χώρου, η έκδοση TO60 παρέχει μια πιο οικονομική επιλογή για ανίχνευση αερίων και άλλες εφαρμογές όπου δεν απαιτείται σύζευξη ινών και πρόσθετες ενσωματωμένες λειτουργίες. Η επιλογή εξαρτάται από την απαιτούμενη μέθοδο οπτικής σύζευξης, το μέγεθος της συσκευασίας και την αρχιτεκτονική του συστήματος.

Ε: Πώς το ενσωματωμένο TEC βελτιώνει την απόδοση ανίχνευσης αερίου;

A: Το ενσωματωμένο TEC και το θερμίστορ 10kΩ παρέχουν έλεγχο θερμοκρασίας για το λέιζερ DFB, συμβάλλοντας στη διατήρηση σταθερών συνθηκών λειτουργίας και στη μείωση της μετατόπισης του μήκους κύματος που προκαλείται από τις διακυμάνσεις της θερμοκρασίας. Ο έλεγχος θερμοκρασίας είναι σημαντικός στα συστήματα TDLAS επειδή το μήκος κύματος του λέιζερ πρέπει να παραμένει ευθυγραμμισμένο με το χαρακτηριστικό απορρόφησης στόχου. Οι προδιαγραφές TEC θα πρέπει να λαμβάνονται υπόψη μαζί με το εύρος θερμοκρασίας λειτουργίας του λέιζερ και τις απαιτήσεις του πλήρους συστήματος ανίχνευσης αερίων.

Σχετικά Προϊόντα

· 1392nm 10mW DFB Butterfly Diode Laser

· 760nm 10mW DFB Butterfly Diode Laser

· 1512nm λέιζερ πεταλούδας 10mW DFB 14 PIN

· Δίοδος λέιζερ DFB 1574nm για ανίχνευση CO2

· 1mm Ενεργή περιοχή InGaAs PIN φωτοδίοδος

Σημειώσεις λειτουργίας και χειρισμός

· Οι δίοδοι λέιζερ είναι συσκευές ευαίσθητες στην ηλεκτροστατική εκκένωση (ESD). Κατά τον χειρισμό θα πρέπει πάντα να ακολουθούνται οι κατάλληλες διαδικασίες προστασίας ESD.

· Ο χειρισμός των μονάδων θα πρέπει να γίνεται με τον ίδιο τρόπο όπως οι συνηθισμένες συσκευές ημιαγωγών για την αποφυγή ηλεκτροστατικής βλάβης. Για ασφαλή φύλαξη και μεταφορά, οι μονάδες θα πρέπει να είναι συσκευασμένες με υλικό ανθεκτικό στην ESD.

· Για τη συναρμολόγηση των μονάδων σε ένα PCB, ο πάγκος εργασίας, το συγκολλητικό σίδερο και το ανθρώπινο σώμα πρέπει να είναι γειωμένα.

· Αποθηκεύστε τις αχρησιμοποίητες συσκευές στη συνιστώμενη θερμοκρασία αποθήκευσης (-40°C έως +85°C) σε συσκευασία ασφαλή για ESD.

· Μην υπερβαίνετε τις απόλυτες μέγιστες ονομασίες που καθορίζονται στο φύλλο δεδομένων, συμπεριλαμβανομένων των 100 mA μέγιστου μπροστινού ρεύματος και 2V μέγιστης μπροστινής τάσης.

· Να χρησιμοποιείτε πάντα πρόγραμμα οδήγησης διόδου λέιζερ με περιορισμό ρεύματος και προστασία υπέρτασης.

· Ενεργοποιήστε τη σταθεροποίηση θερμοκρασίας TEC πριν από την εφαρμογή ρεύματος κίνησης λέιζερ για βέλτιστη απόδοση και σταθερότητα μήκους κύματος.

· Αποφύγετε να αγγίζετε την ασφαιρική επιφάνεια του φακού με γυμνά δάχτυλα για να αποφύγετε τη μόλυνση. Εάν χρειάζεται καθαρισμός, χρησιμοποιήστε ισοπροπυλική αλκοόλη (IPA) και μια μπατονέτα χωρίς χνούδι.

· Θερμοκρασία επαναροής συγκόλλησης: μέγιστη 260°C για 10 δευτερόλεπτα. Αποφύγετε τον υπερβολικό χρόνο συγκόλλησης ή τη θερμοκρασία.
