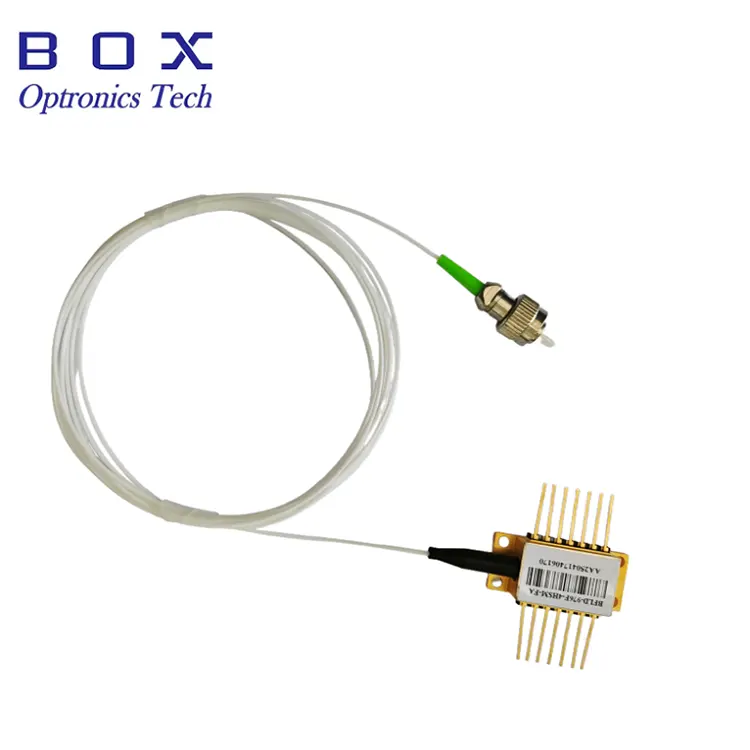

Laser 1582nm DFB για ανίχνευση αερίου H2S

Επισκόπηση προϊόντος   - Λέιζερ DFB 1582nm για ανίχνευση αερίου H2S

Το λέιζερ 1582 nm DFB για H2S Gas Sensing από την Box Optronics είναι ένα λέιζερ κατανεμημένης ανάδρασης MQW υψηλής απόδοσης σχεδιασμένο για ανίχνευση υδρόθειου (H2S) και ανίχνευση οπτικών ινών. Η ακρίβεια μήκους κύματος είναι +/-1nm, το εύρος μήκους κύματος είναι 1581–1583nm και παρέχει ελάχιστη οπτική ισχύ εξόδου 10 mW μέσω ινών SM ή PM. Το ενσωματωμένο TEC και το θερμίστορ 10 kΩ υποστηρίζουν σταθεροποίηση μήκους κύματος, ενώ ο συντελεστής ρεύματος μήκους κύματος 0,01 nm/mA επιτρέπει τη λεπτή ρύθμιση μήκους κύματος. Ένας οπτικός απομονωτής ≥30dB μειώνει τις οπίσθιες αντανακλάσεις και το πακέτο πεταλούδας 14 ακίδων με δύο επιλογές pinout παρέχει ευέλικτη ενοποίηση συστήματος.

Βασικά χαρακτηριστικά   - Λέιζερ DFB 1582nm για ανίχνευση αερίου H2S

· Μήκος κύματος κέντρου: 1582 nm , +/-1 nm ανοχή WL (εύρος 1581–1583 nm)

· Υψηλή οπτική ισχύς εξόδου: 10mW / 20mW

· Υψηλός λόγος καταστολής πλευρικής λειτουργίας: ≥35dB ελάχιστο, 40dB τυπικό (CW)

· Ενσωματωμένος οπτικός απομονωτής: Απομόνωση ≥30dB

· Ενσωματωμένο θερμοηλεκτρικό ψυγείο (TEC) και θερμίστορ 10 kΩ για σταθεροποίηση μήκους κύματος

· Βιομηχανικά πρότυπα συσκευασία πεταλούδας 14 ακίδων, επιλογές pinout τύπου 1 και τύπου 2

·  Ίνα SM ή κοτσίδα ινών PM

Τυπικές εφαρμογές   - Laser 1582nm DFB για ανίχνευση αερίου H2S

· Ανίχνευση και παρακολούθηση αερίου υδρόθειου (H2S) με χρήση TDLAS

· Φασματοσκοπία διαμόρφωσης μήκους κύματος (WMS) για ανίχνευση H2S

· Βιομηχανική ασφάλεια H₂S και παρακολούθηση του περιβάλλοντος

· Ανάλυση πετρελαίου και αερίου, χημικών αερίων και λυμάτων

· Παρακολούθηση αερίων διεργασίας και ανάλυση εκπομπών

· Φασματοσκοπία NIR και όργανα ανάλυσης αερίων

· Ενσωμάτωση OEM σε αναλυτές αερίων H₂S και συστήματα βιομηχανικής ασφάλειας

Προδιαγραφές προϊόντος   - Λέιζερ DFB 1582nm για ανίχνευση αερίου H2S

Απόλυτες Μέγιστες Αξιολογήσεις

Ηλεκτρο-οπτικά χαρακτηριστικά (T = 25°C Θερμοκρασία λέιζερ)

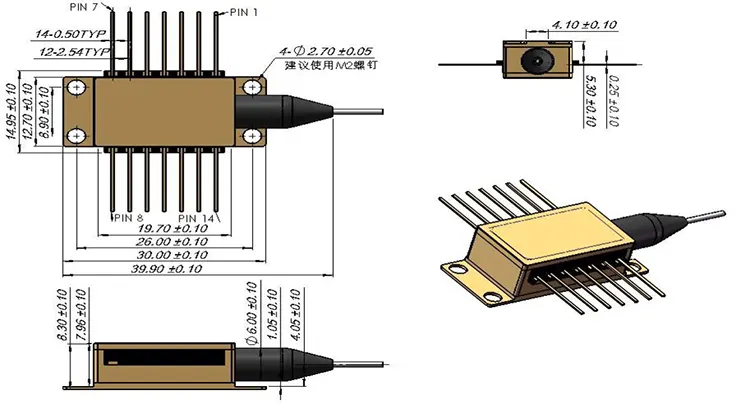

Ορισμός πακέτου και καρφίτσας   - Λέιζερ DFB 1582 nm για ανίχνευση αερίου H2S

Τύπος 1 Διαμόρφωση καρφίτσας

Διαμόρφωση ακίδων τύπου 2

Πληροφορίες παραγγελίας   - Λέιζερ DFB 1582 nm για ανίχνευση αερίου H2S

Μοντέλο Ονοματολογία

BFLD - XXXX - XX - XX - XX (-X)

Παράδειγμα: BFLD-1582-10SM-FA

Φύλλο δεδομένων και δοκιμαστικό φύλλο   - Λέιζερ DFB 1582 nm για ανίχνευση αερίου H2S

φύλλο δεδομένων

φύλλο δοκιμής

Συχνές Ερωτήσεις (FAQ)

Ε: Γιατί τα 1582nm είναι κατάλληλα για ανίχνευση αερίου H2S;

Α: Η περιοχή μήκους κύματος 1582 nm περιέχει χαρακτηριστικά απορρόφησης H2S και έχει αποδειχθεί για ανίχνευση ίχνους H2S χρησιμοποιώντας λέιζερ DFB και τεχνικές TDLAS/QEPAS. Στο TDLAS, το μήκος κύματος λέιζερ σαρώνεται κατά μήκος της γραμμής απορρόφησης στόχου και η απορρόφηση που προκύπτει αναλύεται για να προσδιοριστεί η συγκέντρωση H2S. Η περιοχή των 1582 nm είναι επίσης συμβατή με τυπικά εξαρτήματα οπτικών ινών και ώριμη τεχνολογία λέιζερ DFB. Το στενό πλάτος γραμμής και το υψηλό SMSR επιτρέπουν τον ακριβή έλεγχο του μήκους κύματος για φασματοσκοπική ανίχνευση.

Ε: Γιατί είναι σημαντικός ένας ενσωματωμένος οπτικός απομονωτής για συστήματα ανίχνευσης αερίων;

Α: Οι οπισθοανακλάσεις από συνδέσμους ινών, κυψέλες αερίου, διαχωριστές δέσμης και άλλα οπτικά εξαρτήματα μπορεί να προκαλέσουν οπτική ανάδραση, οδηγώντας σε διακυμάνσεις ισχύος εξόδου, αστάθεια λειτουργίας και αστάθεια μήκους κύματος. Ένας ενσωματωμένος οπτικός απομονωτής με απομόνωση ≥30dB καταστέλλει την οπτική ανάδραση και βοηθά στη διατήρηση σταθερής λειτουργίας λέιζερ και βασικών γραμμών μέτρησης. Η αποτελεσματικότητά του είναι ιδιαίτερα πολύτιμη σε συστήματα TDLAS που βασίζονται σε ίνες με σημαντικές οπτικές αντανακλάσεις.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α: Το MOQ είναι 1 τεμ. Μικρές ποσότητες είναι διαθέσιμες για Ε&Α, δημιουργία πρωτοτύπων και αρχική αξιολόγηση, ενώ μεγαλύτεροι όγκοι μπορούν να υποστηριχθούν για παραγωγή αναλυτών αερίων και προγράμματα OEM. Επικοινωνήστε με την ομάδα πωλήσεών μας για τιμολόγηση με βάση την απαιτούμενη ποσότητα.

Ε: Μπορώ να λάβω ένα προσαρμοσμένο μήκος κύματος για διαφορετικό είδος αερίου;

Α: Ναι. Η Box Optronics προσφέρει λέιζερ DFB σε διάφορα μήκη κύματος που ταιριάζουν με χαρακτηριστικά απορρόφησης αερίων για TDLAS και άλλες φασματοσκοπικές εφαρμογές. Τα διαθέσιμα μήκη κύματος περιλαμβάνουν διαλύματα για H2S, CO2, CH4, H2O, CO, NH3, O2 και άλλα αέρια. Επικοινωνήστε μαζί μας σχετικά με τις απαιτήσεις στοχευόμενου αερίου και μήκους κύματος για αναθεώρηση σκοπιμότητας και προσφορά.
