Συντονιζόμενη μονάδα λέιζερ C-Band

Επισκόπηση προϊόντος - Μονάδα λέιζερ με δυνατότητα συντονισμού C-Band

Η μονάδα λέιζερ με δυνατότητα συντονισμού C-Band (Σειρά ATLS4 / HTLS4) από την Box Optronics είναι μια συμπαγής, ενσωματωμένη συντονιζόμενη μονάδα λέιζερ που καλύπτει το πλήρες εύρος μήκους κύματος της ζώνης C και την έξοδο συζευγμένης ίνας.

Το μοντέλο ATLS4 είναι βελτιστοποιημένο για συντονισμό μήκους κύματος ακριβείας, παρέχοντας τυπικό μέγεθος βήματος μήκους κύματος 10 μ.μ., χρόνο μεταγωγής μήκους κύματος ≤100 µs και απόδοση στενού εύρους γραμμής κάτω από 5 MHz. Είναι ιδανικό για εφαρμογές που απαιτούν υψηλή φασματική ακρίβεια, συμπεριλαμβανομένης της ανάκρισης FBG, του χαρακτηρισμού οπτικού φίλτρου στενής ζώνης, της δοκιμής εξαρτημάτων DWDM και των φωτονικών μετρήσεων ακριβείας.

Το μοντέλο HTLS4 είναι σχεδιασμένο για εφαρμογές σάρωσης γρήγορου μήκους κύματος, με γρήγορη απόκριση συντονισμού μήκους κύματος έως 1 μs, ικανότητα σάρωσης υψηλής ταχύτητας άνω των 1000 nm/s και πλάτος γραμμής περίπου 1 MHz. Είναι βελτιστοποιημένο για δυναμική ανίχνευση FBG, δοκιμές οπτικών εξαρτημάτων υψηλής απόδοσης και εφαρμογές γρήγορης φασματικής λήψης.

Και τα δύο μοντέλα μοιράζονται το ίδιο μηχανικό πακέτο, ηλεκτρική διεπαφή και διαμόρφωση εξόδου ινών, επιτρέποντας στους σχεδιαστές συστημάτων να επιλέξουν τον κατάλληλο βαθμό απόδοσης με βάση τις απαιτήσεις της εφαρμογής χωρίς να αλλάξουν το σχέδιο μηχανικής ή ηλεκτρικής ολοκλήρωσης.

Βασικά Χαρακτηριστικά-Μονάδα λέιζερ με δυνατότητα συντονισμού C-Band

• Εύρος συντονισμού μήκους κύματος ευρείας ζώνης C: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Ακρίβεια υψηλού μήκους κύματος: ±10pm απόλυτη, ±2pm σταθερότητα, <3pm επαναληψιμότητα

• Γρήγορη ταχύτητα συντονισμού: ≤100µs (ATLS4) / ≤1µs (HTLS4) ανά βήμα

• Υψηλή ταχύτητα σάρωσης: >40 nm/s σε βήμα 10 μ.μ. (ATLS4) / >1000 nm/s σε βήμα 20 μ.μ. (HTLS4)

• Βήμα μικρού μήκους κύματος: τυπικό 10 μ.μ. (ATLS4) / 20 μ.μ. τυπικό (HTLS4)

• Υψηλή ισχύς εξόδου: >10dBm (10mW) σε όλο το εύρος συντονισμού

• Εξαιρετική σταθερότητα ισχύος: ±0,05dBm

• Καλή επιπεδότητα ισχύος: ≤±0,3dB

• Υψηλός λόγος καταστολής πλευρικής λειτουργίας: >35dB (ATLS4) / >40dB (HTLS4)

• Χαμηλής σχετικής έντασης θόρυβος: <-135dB/Hz

• Στενό πλάτος γραμμής: <5MHz (ATLS4) / ~1MHz τυπικό (HTLS4), στατικό

• Τυπική έξοδος σύνδεσης ινών FC/APC

• Συμπαγής μορφή μονάδας: 134x104x21 mm

• Τροφοδοσία 5V DC, τυπική κατανάλωση ρεύματος <5W

• Ευρύ εύρος θερμοκρασίας λειτουργίας: -20°C έως +65°C

Τυπικές εφαρμογές-Μονάδα λέιζερ με δυνατότητα συντονισμού C-Band

• Συστήματα αποδιαμόρφωσης και ανάκρισης πλέγματος ινών Bragg (FBG).

• Δοκιμή και χαρακτηρισμός οπτικής παθητικής συσκευής (απώλεια εισαγωγής, απώλεια επιστροφής, απόκριση φίλτρου)

• Δοκιμή πολυπλέκτη στοιχείου DWDM και διαίρεσης μήκους κύματος

• Συστήματα ανίχνευσης οπτικών ινών για μέτρηση θερμοκρασίας, καταπόνησης και κραδασμών

• Παρακολούθηση δομικής υγείας γεφυρών, σηράγγων, αγωγών και πτερυγίων ανεμογεννητριών

• Συντονίσιμες πηγές λέιζερ για μέτρηση και ανάλυση οπτικού φάσματος

• Έρευνα και ανάπτυξη σε εργαστήρια φωτονικής και οπτικών επικοινωνιών

• Ενσωμάτωση OEM σε εξοπλισμό οπτικών δοκιμών και μετρήσεων

Προδιαγραφές προϊόντος-Μονάδα λέιζερ με δυνατότητα συντονισμού C-Band

Προδιαγραφές οπτικών και μήκους κύματος

Μηχανολογικές και Ηλεκτρολογικές Προδιαγραφές

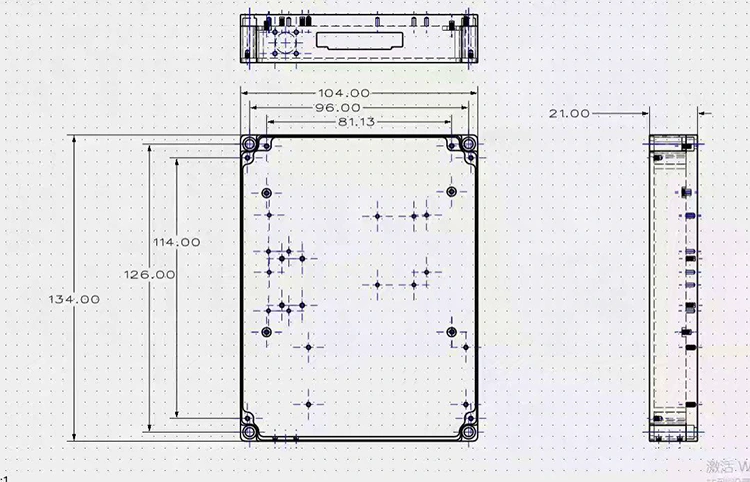

Διαστάσεις πακέτου-Μονάδα λέιζερ με δυνατότητα συντονισμού ζώνης C

Διαστάσεις μονάδας: 134 mm (Μ) × 104 mm (Π) × 21 mm (Υ)

Παραγγελία Πληροφοριών-C-Band Συντονιζόμενη μονάδα λέιζερ

Μοντέλο Ονοματολογία

XTLS4-C-Band

Παραδείγματα: ATLS4-C-Band, HTLS4-C-Band

Συχνές Ερωτήσεις (FAQ) - Μονάδα λέιζερ με δυνατότητα συντονισμού C-Band

Ε: Ποια είναι η διαφορά μεταξύ των μοντέλων ATLS4 και HTLS4;

Α: Τα ATLS4 και HTLS4 μοιράζονται το ίδιο μηχανικό πακέτο, ηλεκτρική διεπαφή και έξοδο οπτικών ινών, αλλά διαφέρουν ως προς την ταχύτητα συντονισμού, το μέγεθος βήματος και την απόδοση του εύρους γραμμής.

Η τυπική έκδοση TheATLS4 παρέχει μέγεθος βήματος μήκους κύματος 10 μ.μ., χρόνο μεταγωγής μήκους κύματος ενός βήματος ≤100 μs, ταχύτητα σάρωσης >40 nm/s (βήμα 10 μ.μ.) και στενό πλάτος γραμμής <5 MHz, καθιστώντας το ιδανικό για φασματικές μετρήσεις υψηλής ανάλυσης και βελτιστοποίηση ακριβείας.

Η έκδοση υψηλής ταχύτητας HTLS4 παρέχει≤1 μs χρόνο εναλλαγής μήκους κύματος ενός βήματος και ταχύτητα σάρωσης >1000 nm/s με ανάλυση βήματος μήκους κύματος 20 μ.μ., καθιστώντας το ιδανικό για γρήγορη ανάκριση FBG, δυναμική ανίχνευση ινών και δοκιμές οπτικών εξαρτημάτων υψηλής απόδοσης.

Επιλέξτε το μοντέλο με βάση τις απαιτήσεις της εφαρμογής σας για ταχύτητα σάρωσης, ανάλυση μήκους κύματος και αναλογία σήματος προς θόρυβο.

Ε: Μπορεί αυτή η ρυθμιζόμενη πηγή λέιζερ να χρησιμοποιηθεί για συστήματα ανάκρισης FBG;

Α: Ναι. Οι συντονίσιμες μονάδες λέιζερ ATLS4 και HTLS4 είναι ευρέως κατάλληλες για συστήματα ανάκρισης FBG. Η ακριβής ικανότητα συντονισμού μήκους κύματος, η υψηλή ανάλυση μήκους κύματος και η σταθερή οπτική έξοδος επιτρέπουν την ακριβή παρακολούθηση των μετατοπίσεων μήκους κύματος FBG που προκαλούνται από αλλαγές θερμοκρασίας, καταπόνησης και δόνησης. Το ATLS4 είναι βελτιστοποιημένο για φασματική ανάλυση υψηλής ανάλυσης, ενώ το HTLS4 παρέχει δυνατότητα σάρωσης υψηλής ταχύτητας για δυναμική ανίχνευση FBG και μετρήσεις υψηλής απόδοσης.

Ε: Ποια είναι η ισχύς εξόδου και η επιπεδότητα ισχύος;

Α: Και τα δύο μοντέλα παρέχουν ισχύ εξόδου >10dBm σε όλο το εύρος συντονισμού, με σταθερότητα ισχύος ±0,05dBm και επιπεδότητα ισχύος ≤±0,3dB. Ο ενσωματωμένος βρόχος ελέγχου ισχύος διατηρεί σταθερή ισχύ εξόδου καθώς το μήκος κύματος συντονίζεται, μειώνοντας τα σφάλματα μέτρησης που προκαλούνται από διακύμανση ισχύος.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α: Το MOQ είναι 1 μονάδα. Υποστηρίζουμε ευέλικτες ποσότητες παραγγελιών, από μεμονωμένες μονάδες για Ε&Α και πρωτοτυποποίηση έως παραγωγή όγκου για ενσωμάτωση OEM. Επικοινωνήστε με την ομάδα πωλήσεών μας για συγκεκριμένη τιμολόγηση στην απαιτούμενη ποσότητα.

Μονάδα λέιζερ με δυνατότητα συντονισμού φύλλου δεδομένων-C-Band

Μονάδα λέιζερ με δυνατότητα συντονισμού ATLS4-C-Band

Μονάδα λέιζερ με δυνατότητα συντονισμού HTLS4-C-Band

Μονάδα λέιζερ με δυνατότητα συντονισμού χρόνου-C-Band

• Τυπική παραγωγή: 1~2 εβδομάδες

• Παραγγελίες όγκου: Επικοινωνήστε μαζί μας για ένα πρόγραμμα παραγωγής

• Προσαρμοσμένες παραγγελίες: 3~4 εβδομάδες

• Διεθνής αποστολή: ~5 εργάσιμες ημέρες (DHL/UPS/FedEx Express)

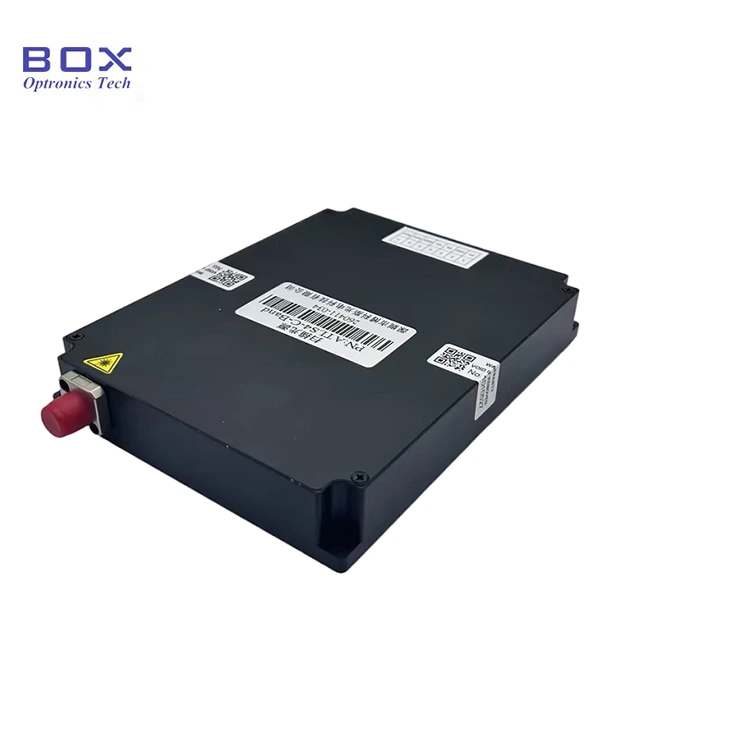

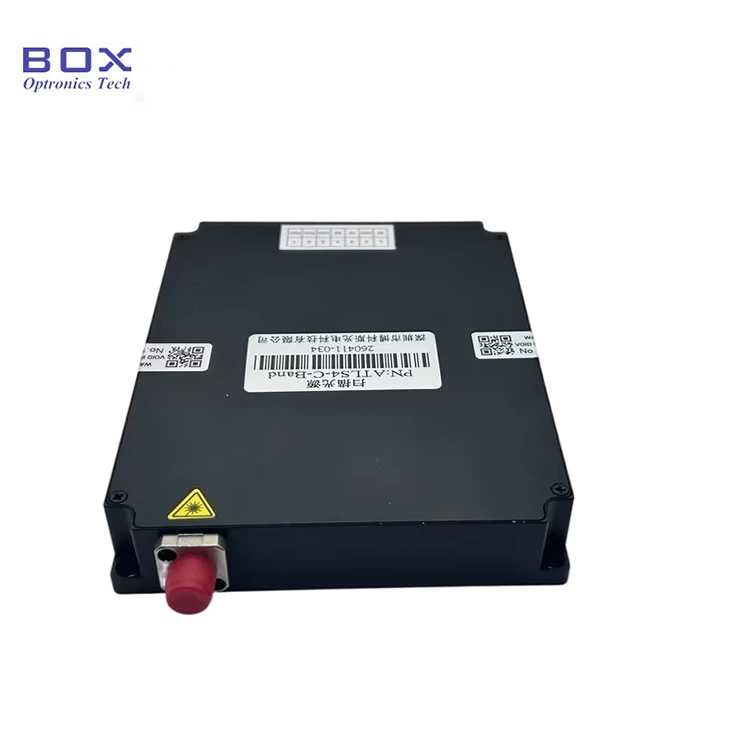

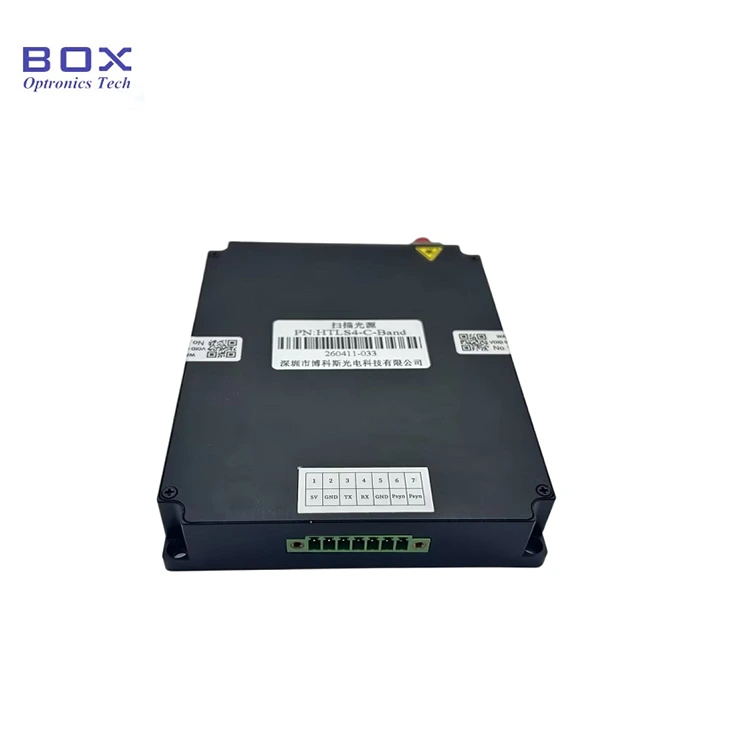

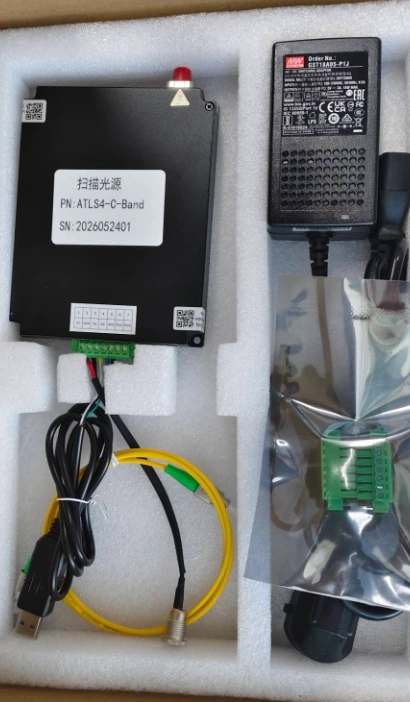

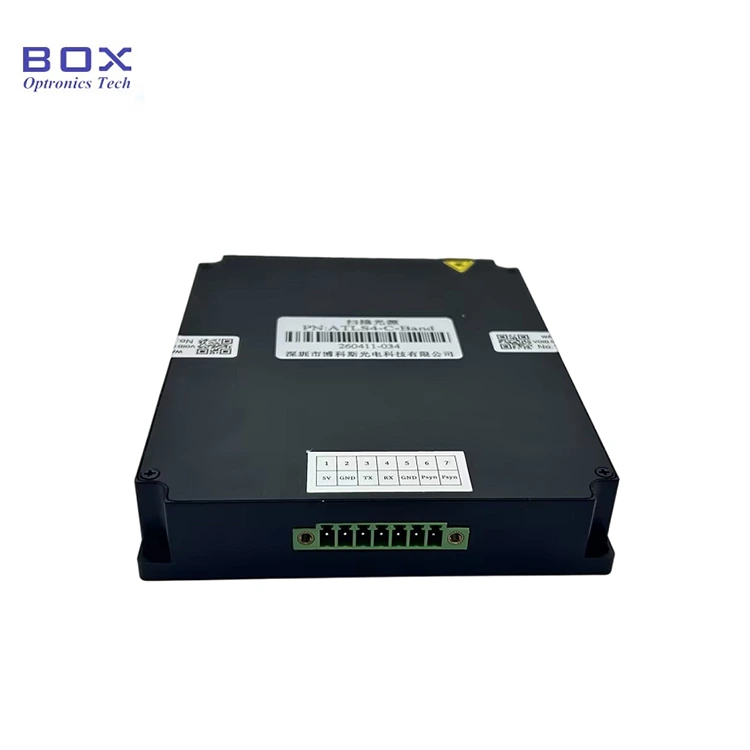

Φωτογραφία του πραγματικού προϊόντος-C-Band Tunable Laser Module
