1. Εισαγωγή της Πηγής λέιζερ πολλαπλών καναλιών DFB

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμής

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και συντήρηση

12. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

Εισαγωγή προϊόντος-Πηγή λέιζερ DFB πολλαπλών καναλιών

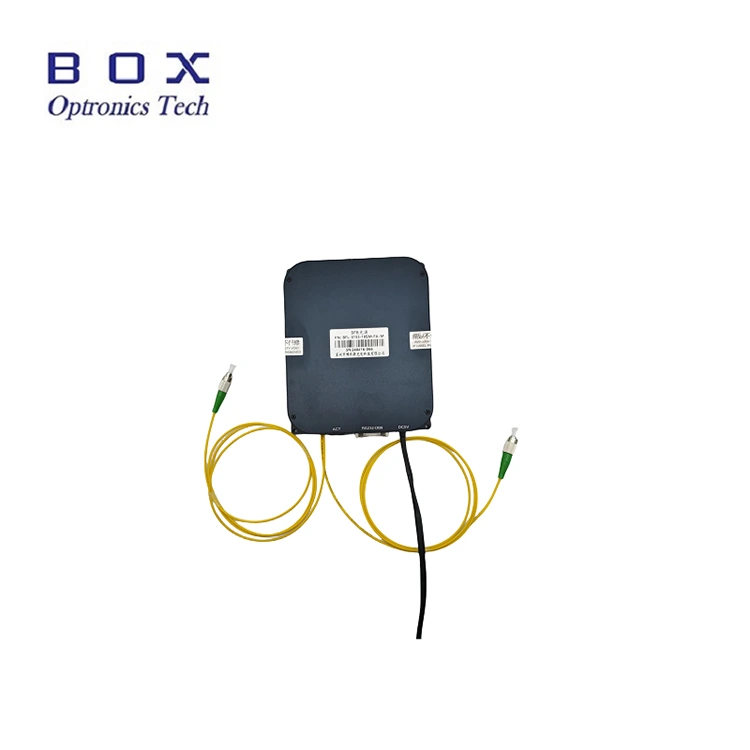

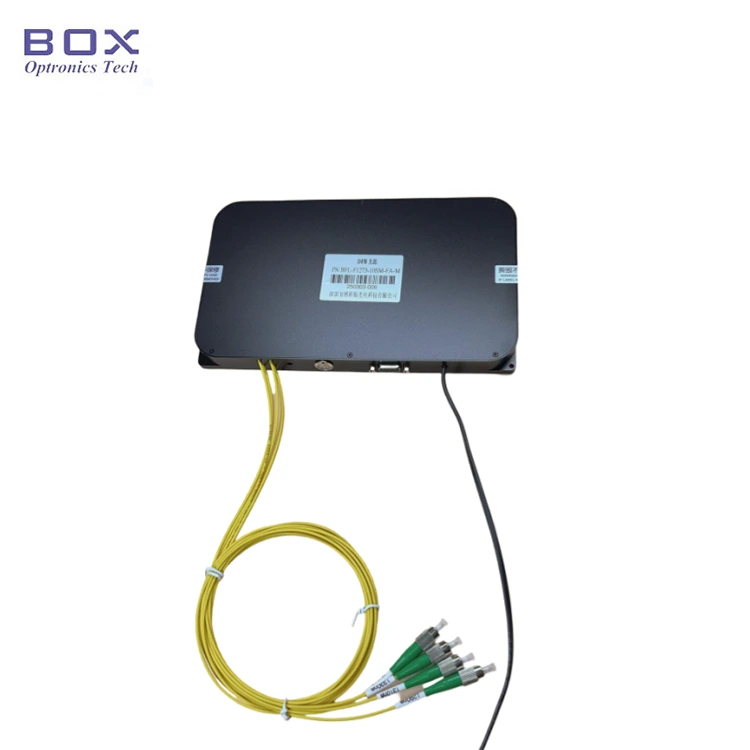

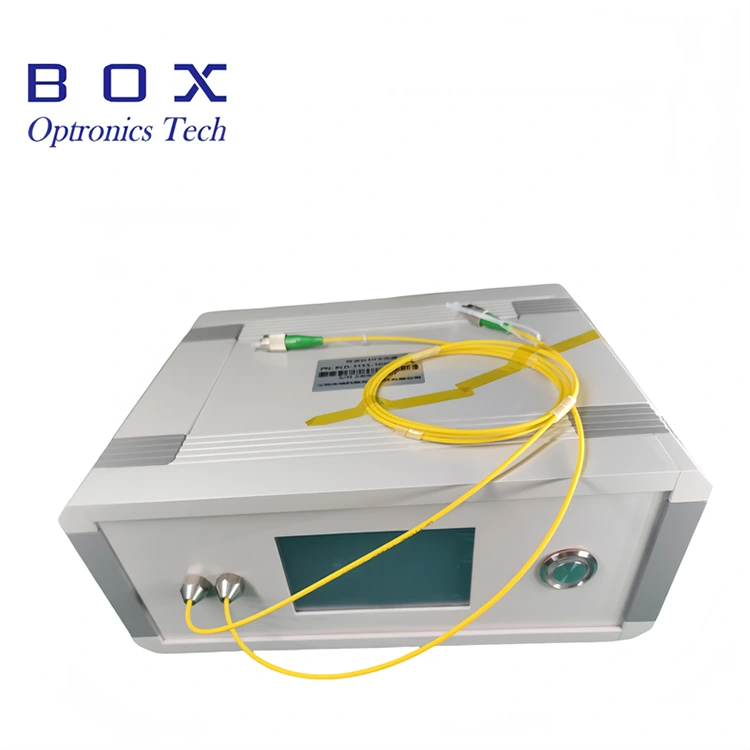

Αυτή είναι μια πηγή λέιζερ πολλαπλών καναλιών DFB που διαθέτει ελεύθερα διαμορφώσιμα μήκη κύματος και λειτουργία συνεχών κυμάτων (CW). Οι διαθέσιμες επιλογές μήκους κύματος περιλαμβάνουν CWDM (1270~1650 nm), κανάλια DWDM ITU 18~64, μήκη κύματος LAN-WDM, καθώς και συγκεκριμένα μήκη κύματος όπως 1030 nm και 1064 nm. Το προϊόν διατίθεται σε δύο διαμορφώσεις: μια αυτόνομη μονάδα επιτραπέζιου υπολογιστή ή μια ενσωματωμένη αρθρωτή επιλογή. εξοπλισμένο με διεπαφές επικοινωνίας και λογισμικό παρακολούθησης. Οι χρήστες μπορούν να επιλέξουν μεταξύ μιας σταθερής ισχύος εξόδου ή μιας διαμόρφωσης με δυνατότητα ρύθμισης ισχύος. Αυτή η Πηγή λέιζερ πολλαπλών καναλιών DFB υποστηρίζει τη λειτουργία ως πηγή φωτός ενός καναλιού ή ταυτόχρονη έξοδο σε πολλά κανάλια.

Προδιαγραφές προϊόντος-Πηγή λέιζερ DFB πολλαπλών καναλιών

Χαρακτηριστικά προϊόντος-Πηγή λέιζερ DFB πολλαπλών καναλιών

● Προσαρμόσιμα μήκη κύματος και ισχύς εξόδου.

● 2~16 κανάλια διαθέσιμα.

● Σταθερή ή ρυθμιζόμενη ισχύς εξόδου.

● Υψηλή σταθερότητα εξόδου, μικρό μέγεθος και γρήγορη εκκίνηση.

Εφαρμογές προϊόντων-Πηγή λέιζερ DFB πολλαπλών καναλιών

● Απώλεια διαφορικού συσκευών WDM, AWG, PLC, ανίχνευση απώλειας επιστροφής.

● Οφθαλμική OCT.

● Συστήματα βαθμονόμησης συσκευών ινών και παθητικών δοκιμών εξαρτημάτων.

Λεπτομέρειες προϊόντος-Πηγή λέιζερ DFB πολλαπλών καναλιών

● Διαθέσιμα μήκη κύματος (nm):

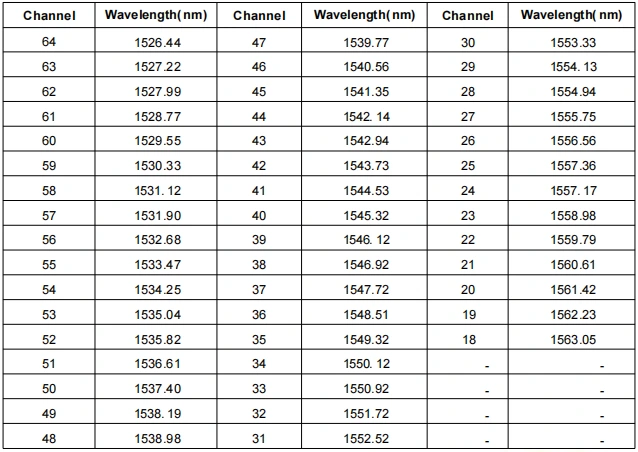

● Κανάλι ITU 18~64 μήκη κύματος (mm):

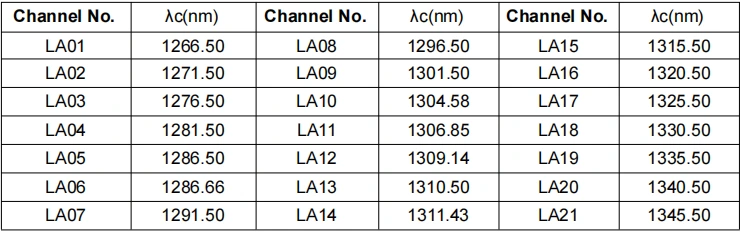

● Μήκη κύματος LAN-WDM (mm):

Βήματα λειτουργίας-Πηγή λέιζερ DFB πολλαπλών καναλιών

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη.

Βήμα 2. Τροφοδοτικό: Συνδεδεμένο σε τροφοδοτικό μεταγωγής DC ή σε ρυθμιζόμενο τροφοδοτικό που πληροί τις απαιτήσεις τροφοδοσίας τους. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Ο μετασχηματιστής παρέχεται σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το καπάκι σκόνης στον σύνδεσμο ή τη φλάντζα της ίνας, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4. Σύνδεση στον κεντρικό υπολογιστή: Χρησιμοποιήστε το καλώδιο δεδομένων USB-RS485 DB9 για να συνδέσετε την Πηγή λέιζερ πολλαπλών καναλιών DFB και τον υπολογιστή. ο υπολογιστής πρέπει πρώτα να εγκαταστήσει ένα αποκλειστικό πρόγραμμα οδήγησης σειριακής θύρας για να αναγνωρίσει το καλώδιο δεδομένων σειριακής θύρας, διαφορετικά το λογισμικό του κεντρικού υπολογιστή και η μονάδα πηγής φωτός δεν μπορούν να συνδεθούν και να επικοινωνήσουν σωστά. Ρωτήστε το Box Optronics για το πρόγραμμα οδήγησης.

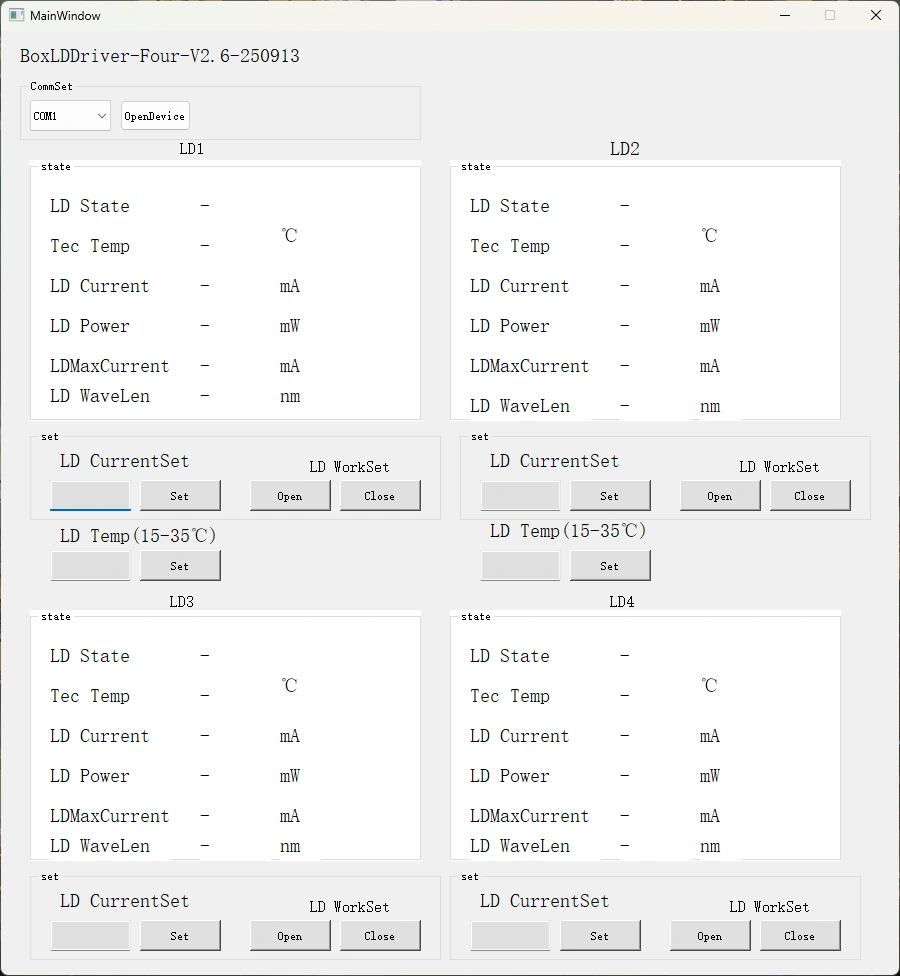

Βήμα 5. Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή για τον έλεγχο του ρεύματος LD και της θερμοκρασίας LD της Πηγής λέιζερ πολλαπλών καναλιών DFB. Επιλέξτε τη σωστή θύρα, ορίστε το ρεύμα και τη θερμοκρασία και, στη συνέχεια, κάντε κλικ στο κουμπί ανοίγματος. (Για να αποφύγετε τη ζημιά, αυξήστε αργά το ρεύμα κίνησης κατά την αρχική λειτουργία. Μην εφαρμόζετε αμέσως πλήρες ρεύμα.)

Φύλλο δεδομένων και φύλλο δοκιμής

Φύλλο δεδομένων

Δοκιμαστικό φύλλο
