Επισκόπηση προϊόντος-Οπτικός μετρητής ισχύος

Το Optical Power Meter της Box Optronics είναι ένα οπτοηλεκτρονικό όργανο μέτρησης υψηλής απόδοσης σχεδιασμένο για ακριβή ανίχνευση και ανάλυση οπτικής ισχύος. Χτισμένοι γύρω από υψηλής ποιότητας ανιχνευτές φωτοδιόδου πυριτίου (Si) και αρσενιδίου του ινδίου (InGaAs), οι μετρητές ισχύος μας παρέχουν ακριβείς, αξιόπιστες μετρήσεις σε φασματικές περιοχές υπεριώδους, ορατού, κοντά στο υπέρυθρο και μεσαίο υπέρυθρο.

Η σειρά περιλαμβάνει τόσο μοντέλα πολλαπλών καναλιών πάγκου (PM-MC-4-B5) για εργαστηριακές δοκιμές και δοκιμές παραγωγής, όσο και συμπαγή μοντέλα μονού καναλιού χειρός (PM-SC-1-HD) για δοκιμές πεδίου και επιτόπια βαθμονόμηση. Όλες οι μονάδες διαθέτουν διαισθητικές διεπαφές με οθόνη αφής, στατιστική ανάλυση σε πραγματικό χρόνο (τρέχον, ελάχιστη, μέγιστη, μέση, κορυφή σε κορυφή, τυπική απόκλιση) και συνδεσιμότητα USB για απόκτηση και ανάλυση δεδομένων βάσει υπολογιστή. Με εναλλάξιμες κεφαλές ανιχνευτών που υποστηρίζουν διαφορετικές ζώνες μήκους κύματος και εύρη ισχύος, προαιρετικά σχέδια ενσωμάτωσης σφαιρών για ομοιόμορφη συλλογή δέσμης και εύκαμπτα εξαρτήματα σύζευξης ινών (προσαρμογέας γυμνών ινών και προσαρμογέας ινών FC), οι μετρητές οπτικής ισχύος μας μπορούν να διαμορφωθούν ώστε να πληρούν τις συγκεκριμένες απαιτήσεις.

Βασικά Χαρακτηριστικά-Οπτικός μετρητής ισχύος

● Υψηλή ανάλυση μέτρησης: 0,001dB για ακριβείς μετρήσεις ισχύος

● Ευρύ φάσμα ισχύος: 1nW~10mW ή 10uW~10W

● Ευρεία κάλυψη μήκους κύματος: 400~1100nm (Si), 900~1650nm (InGaAs), 1100~2200nm (InGaAs)

● Πολλαπλοί παράγοντες φόρμας: Διαθέσιμες διαμορφώσεις πάγκου (4 καναλιών) και χειρός (1 καναλιού)

● Ενσωματωμένη στατιστική ανάλυση ισχύος: τρέχουσα τιμή, ελάχιστη, μέγιστη, μέση, κορυφή σε κορυφή, τυπική απόκλιση

● Ρυθμιζόμενο διάστημα δειγματοληψίας δεδομένων: 0,1 δευτ. έως 1 δευτερόλεπτο

● Διαισθητική διεπαφή χρήστη με οθόνη αφής με προβολή σε πραγματικό χρόνο

● Συνδεσιμότητα USB με λογισμικό κεντρικού υπολογιστή για καταγραφή δεδομένων και γραφική ανάλυση

● Έξοδος αναλογικής τάσης (0~2,5V) μέσω BNC/SMA

● Συμβατό με εξαρτήματα προσαρμογέα γυμνών ινών (BFA) και προσαρμογέα ινών FC (FCA)

● Συμπαγής, ανθεκτικός σχεδιασμός κατάλληλος τόσο για εργαστηριακό όσο και για βιομηχανικό περιβάλλον

● Αβεβαιότητα μέτρησης: ±5%

Τυπικές εφαρμογές-Οπτικός μετρητής ισχύος

● Δοκιμή και χαρακτηρισμός οπτικών εξαρτημάτων (δίοδοι λέιζερ, ίνες, ενισχυτές, απομονωτές)

● Επαλήθευση ισχύος εξόδου λέιζερ και παρακολούθηση σταθερότητας

● Ευθυγράμμιση συστήματος οπτικών ινών και μέτρηση απωλειών

● Εργαστήρια έρευνας και ανάπτυξης φωτονικής και οπτοηλεκτρονικής

● Έλεγχος και δοκιμή ποιότητας βιομηχανικής γραμμής παραγωγής λέιζερ

● Βαθμονόμηση και επικύρωση οπτικού αισθητήρα

● Έλεγχος στοιχείων τηλεπικοινωνιών (CWDM, DWDM, πομποδέκτες)

● Εκπαιδευτικά και πανεπιστημιακά οπτικά εργαστήρια

● Επιτόπια εξυπηρέτηση και βαθμονόμηση εξοπλισμού

Τεχνικές Προδιαγραφές-Οπτικός μετρητής ισχύος

Προδιαγραφές ανιχνευτή (T=25°C)

Προδιαγραφές μονάδας κεντρικού υπολογιστή

Προδιαγραφές αξεσουάρ

Στοιχεία προϊόντος-Οπτικός μετρητής ισχύος

Τι είναι ένας μετρητής οπτικής ισχύος;

Ο μετρητής οπτικής ισχύος είναι ένα οπτοηλεκτρονικό όργανο ακριβείας που έχει σχεδιαστεί για τη μέτρηση της ισχύος των οπτικών σημάτων, συνήθως από λέιζερ, διόδους εκπομπής φωτός (LED) ή συστήματα μετάδοσης οπτικών ινών.

Αποτελείται από δύο κύρια στοιχεία: μια βαθμονομημένη κεφαλή αισθητήρα φωτοδιόδου που μετατρέπει την εισερχόμενη οπτική ισχύ σε ηλεκτρικό ρεύμα και μια μονάδα οθόνης/επεξεργασίας που ενισχύει, ψηφιοποιεί και εμφανίζει τη μετρούμενη τιμή ισχύος σε μονάδες όπως watt (W), milliwatts (mW) ή ντεσιμπέλ σε σχέση με 1 mW (mW).

Οι μετρητές οπτικής ισχύος είναι θεμελιώδη εργαλεία στην έρευνα φωτονικής, στις επικοινωνίες με οπτικές ίνες, στην κατασκευή λέιζερ και στον ποιοτικό έλεγχο. Χρησιμοποιούνται για χαρακτηρισμό εξόδου λέιζερ, μέτρηση απώλειας εισαγωγής ινών, μέτρηση ισχύος εξόδου και απολαβής οπτικού ενισχυτή και επαλήθευση προϋπολογισμού ισχύος σε επίπεδο συστήματος.

Η επιλογή του υλικού του ανιχνευτή (πυρίτιο για ορατό/NIR, InGaAs για NIR/SWIR) καθορίζει το εύρος μήκους κύματος και την ευαισθησία του οργάνου.

Επισκόπηση σειράς προϊόντων

Η Box Optronics προσφέρει μια αρθρωτή πλατφόρμα οπτικού μετρητή ισχύος με εναλλάξιμες κεφαλές ανιχνευτή και δύο επιλογές μονάδας υποδοχής, επιτρέποντας στους πελάτες να διαμορφώσουν ένα σύστημα βελτιστοποιημένο για τις συγκεκριμένες απαιτήσεις μέτρησης:

Κεφαλές ανιχνευτών

• PMS-4011-2040:Ανιχνευτής φωτοδιόδου πυριτίου με σφαίρα ενσωμάτωσης, που καλύπτει 400~1100nm με εύρος ισχύος -20~+40dBm (10μW~10W). Ιδανικό για ορατές και εγγύς υπέρυθρες μετρήσεις ισχύος λέιζερ.

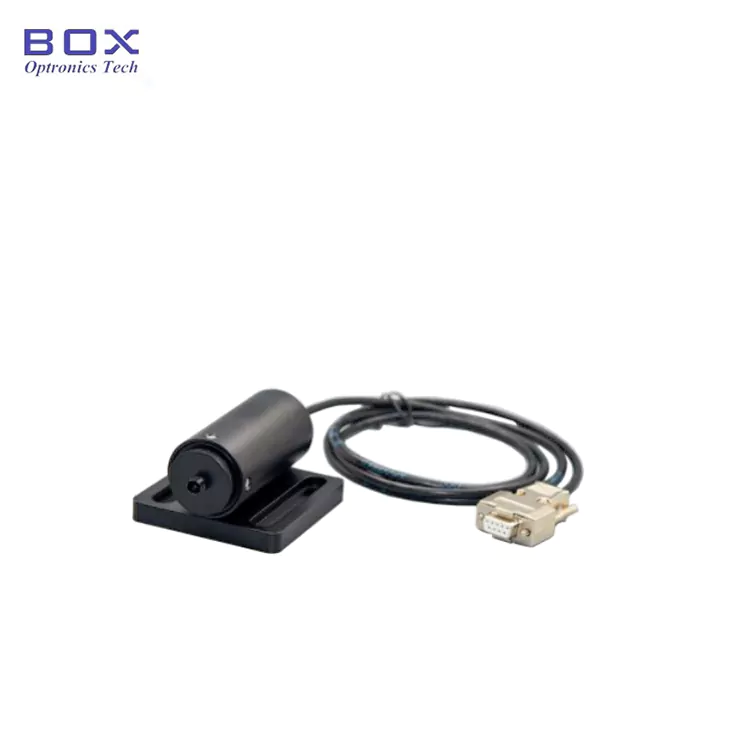

• PMS-9016-6010: Ανιχνευτής φωτοδιόδου InGaAs (χωρίς σφαίρα ενσωμάτωσης), που καλύπτει 900~1650nm με εκτεταμένο εύρος χαμηλής ισχύος -60~+10dBm (1nW~10mW). Βελτιστοποιημένο για μετρήσεις ζώνης τηλεπικοινωνιών υψηλής ευαισθησίας.

• PMS-9016-2043: Ανιχνευτής φωτοδιόδου InGaAs με σφαίρα ενσωμάτωσης, που καλύπτει 900~1650nm με ευρύ φάσμα ισχύος -20~+43dBm (10μW~20W). Κατάλληλο για δοκιμές τηλεπικοινωνιών γενικής χρήσης και τηλεπικοινωνιών δεδομένων.

• PMS-1122-2040: Ανιχνευτής φωτοδιόδου εκτεταμένου μήκους κύματος InGaAs με ενσωματωμένη σφαίρα, που καλύπτει 1100~2200nm με εύρος ισχύος -20~+40dBm (10μW~10W). Σχεδιασμένο για εφαρμογές υπερύθρων βραχέων κυμάτων (SWIR).

Μονάδες υποδοχής

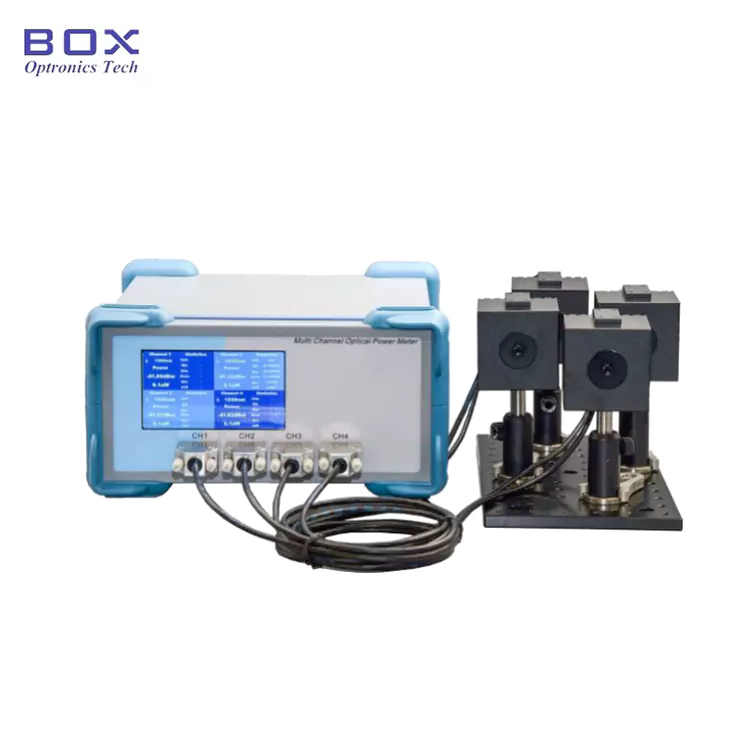

• PM-MC-4-B5 (Πολυκανάλια πάγκου): Μονάδα πάγκου τεσσάρων καναλιών με μεγάλη οθόνη αφής, που υποστηρίζει ταυτόχρονη μέτρηση έως και τεσσάρων καναλιών ανιχνευτή. Ιδανικό για εργαστηριακές εγκαταστάσεις, σταθμούς δοκιμών παραγωγής και εφαρμογές που απαιτούν παρακολούθηση πολλών σημείων.

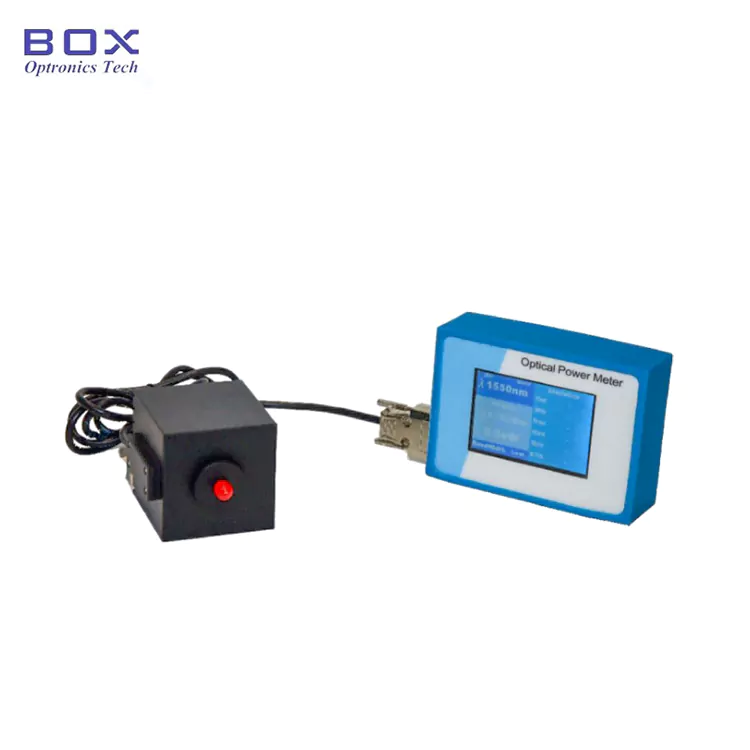

• PM-SC-1-HD (Handheld Single-Channel): Συμπαγής μονάδα χειρός μονού καναλιού με διεπαφή οθόνης αφής, σχεδιασμένη για φορητότητα και χρήση πεδίου. Ιδανικό για επιτόπια βαθμονόμηση, επιτόπια εξυπηρέτηση και εφαρμογές δοκιμών για κινητά.

Πληροφορίες παραγγελίας-Οπτικός μετρητής ισχύος

Μοντέλο Ονοματολογία

Σύμβαση ονομασίας μονάδας υποδοχής

ΜΜ - ΧΧ - Χ - ΧΧ

Παράδειγμα: PM-MC-4-B5

Σύμβαση ονομασίας ανιχνευτών

PMS - XXXX - XXXX - XX

Παράδειγμα: PMS-9016-2040-FC

Φύλλο δεδομένων και λογισμικό-Οπτικός μετρητής ισχύος

Φύλλο δεδομένων

· Τηλεχειριστήριο μέσω διεπαφής USB. Περιλαμβάνεται σύνδεσμος λήψης λογισμικού υπολογιστή με την αγορά.

Όροι προσφοράς και πληρωμής

Όροι προσφοράς

· EXW

· DAP

· FOB

· Άλλοι όροι: Επικοινωνήστε μαζί μας για να συζητήσουμε.

Όροι πληρωμής

· PayPal: Γρήγορη και ασφαλής πληρωμή για δείγματα και μικρές παραγγελίες

· T/T (Τραπεζική μεταφορά): Τυπική μέθοδος πληρωμής για κανονικές παραγγελίες παραγωγής

· Alibaba Trade Assurance: Ασφαλής προστασία παραγγελιών για ηλεκτρονικές συναλλαγές με εγγύηση αγοραστή

· Πιστωτική κάρτα: Διατίθεται μέσω των πλατφορμών PayPal και Alibaba

· Ευέλικτοι όροι πληρωμής: Διαπραγματεύσιμοι

Χρόνος ανοχής

· Τυπικές μονάδες (μοντέλα σε απόθεμα): 3~5 εργάσιμες ημέρες

· Τυπική παραγωγή: 10~15 εργάσιμες ημέρες

· Παραγγελίες όγκου: Επικοινωνήστε για το χρονοδιάγραμμα παραγωγής

· Διεθνής αποστολή:~5 εργάσιμες ημέρες (DHL/UPS/FedEx express)

· Ταχεία υπηρεσία: Διατίθεται κατόπιν αιτήματος

Σημειώσεις Λειτουργίας και Χειρισμός-Οπτικός μετρητής ισχύος

Προφυλάξεις ασφαλείας

· Μην κοιτάτε ποτέ απευθείας σε ενεργή δέσμη λέιζερ ή θύρα οπτικής εξόδου

· Ακολουθείτε πάντα τα κατάλληλα πρωτόκολλα ασφαλείας λέιζερ και φοράτε κατάλληλα γυαλιά ασφαλείας λέιζερ

· Μην υπερβαίνετε τη μέγιστη ονομαστική ισχύ για το μοντέλο ανιχνευτή που χρησιμοποιείται

· Αποσυνδέστε το ρεύμα πριν από τον καθαρισμό ή το σέρβις της μονάδας

· Χρησιμοποιήστε μόνο το καθορισμένο τροφοδοτικό για να αποφύγετε ζημιά στο όργανο

Φροντίδα και Συντήρηση Ανιχνευτή

· Διατηρήστε το άνοιγμα του ανιχνευτή καθαρό και απαλλαγμένο από σκόνη, λάδια και υπολείμματα

· Χρησιμοποιήστε καθαρά μαντηλάκια που δεν αφήνουν χνούδι και κατάλληλο οπτικό διάλυμα καθαρισμού όταν καθαρίζετε την επιφάνεια του ανιχνευτή

· Να αντικαθιστάτε πάντα τα προστατευτικά καπάκια στον ανιχνευτή όταν δεν τον χρησιμοποιείτε

· Αποφύγετε να αγγίζετε την επιφάνεια του ενεργού ανιχνευτή με δάχτυλα ή εργαλεία

· Καθαρίστε τους συνδέσμους ινών πριν από την εισαγωγή χρησιμοποιώντας κατάλληλα εργαλεία καθαρισμού

· Αποφύγετε να πέφτετε ή να υποβάλλετε τον ανιχνευτή σε μηχανικό σοκ

· Φυλάσσετε σε καθαρό, στεγνό περιβάλλον όταν δεν χρησιμοποιείται

· Συνιστάται περιοδική επαναβαθμονόμηση ετησίως

Διασφάλιση Ποιότητας

Η Box Optronics δεσμεύεται να παρέχει υψηλής ποιότητας οπτικά όργανα δοκιμής και μέτρησης με αξιόπιστη, σταθερή απόδοση. Όλοι οι μετρητές οπτικής ισχύος μας υποβάλλονται σε αυστηρές διαδικασίες δοκιμών, βαθμονόμησης και ποιοτικού ελέγχου πριν από την αποστολή.

Εγγύηση

· Περιορισμένη εγγύηση 12 μηνών από την ημερομηνία παράδοσης

· Η εγγύηση καλύπτει ελαττώματα στα υλικά και την κατασκευή

· Δωρεάν επισκευή ή αντικατάσταση για ελαττωματικές μονάδες εντός εγγύησης

· Η εγγύηση δεν καλύπτει ζημιές από κακή χρήση, λάθος χειρισμό, μη εξουσιοδοτημένη τροποποίηση ή κανονική φθορά αναλώσιμων εξαρτημάτων
