SLD Ευρυζωνική Πηγή Φωτός 1310nm

Πίνακας περιεχομένων

1. Εισαγωγή της ευρυζωνικής πηγής φωτός SLD 1310nm

2. Προδιαγραφές προϊόντος

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Οδηγός λειτουργίας

10. Σημειώσεις λειτουργίας και συντήρηση

11. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

Εισαγωγή προϊόντος-SLD Broadband Light Source 1310nm

Η ευρυζωνική πηγή φωτός SLD 1310nm παρέχει σταθερή, χαμηλής συνοχής εκπομπή ευρείας ζώνης με φασματικό πλάτος τυπικά >30nm και ισχύ εξόδου διαθέσιμη στα 1/3/10/15mW. Ο σύνδεσμος SMF-28e ή PM Fiber, ο χαμηλός φασματικός κυματισμός και το συμπαγές πακέτο το καθιστούν ιδανικό για ανίχνευση οπτικών ινών, απεικόνιση OCT και οπτικές μετρήσεις ακριβείας. Αυτή η ευρυζωνική πηγή φωτός SLD είναι βελτιστοποιημένη για εφαρμογές οπτικής επικοινωνίας, βιοϊατρικής απεικόνισης και δοκιμών συσκευών οπτικών ινών.

Προδιαγραφές προϊόντος-SLD Broadband Light Source 1310nm

Χαρακτηριστικά προϊόντος-SLD Ευρυζωνική Πηγή Φωτός 1310nm

● 1/3/10/15mW Διατίθενται πολλαπλά επίπεδα ισχύος για να ταιριάζουν σε διαφορετικές ανάγκες;l

● Ευρύ φάσμα.

● Χαμηλή φασματική κυματισμός.

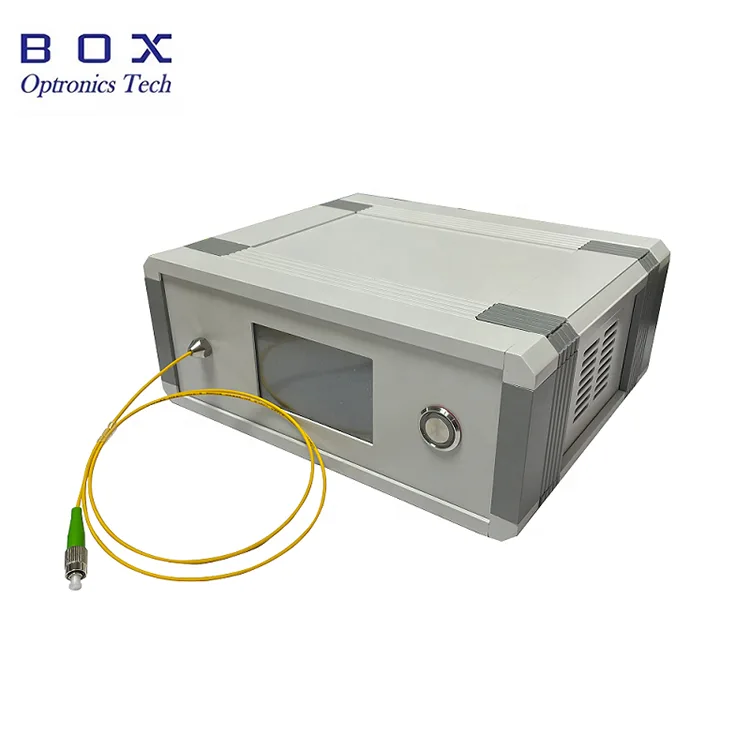

● Προσαρμοσμένη συσκευασία και μέγεθος.

Εφαρμογές προϊόντων-SLD Ευρυζωνική Πηγή Φωτός 1310nm

● Ανίχνευση οπτικών ινών.

● Ιατρική απεικόνιση.

● Μέτρηση ακριβείας.

● Δοκιμή συσκευής οπτικών ινών.

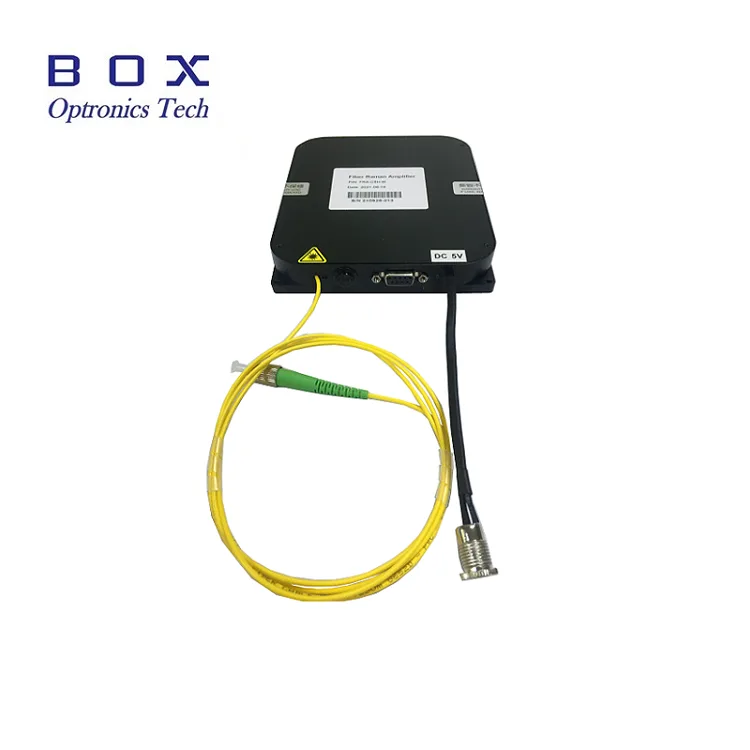

Λεπτομέρειες προϊόντος-SLD Broadband Light Source 1310nm

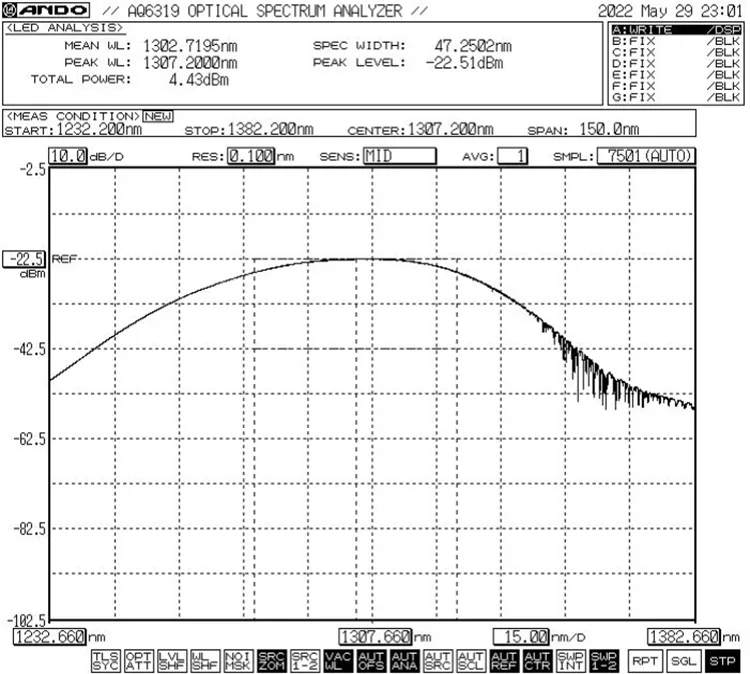

● Φασματική αναφορά: -3dB Εύρος ζώνης Ελάχ.30nm

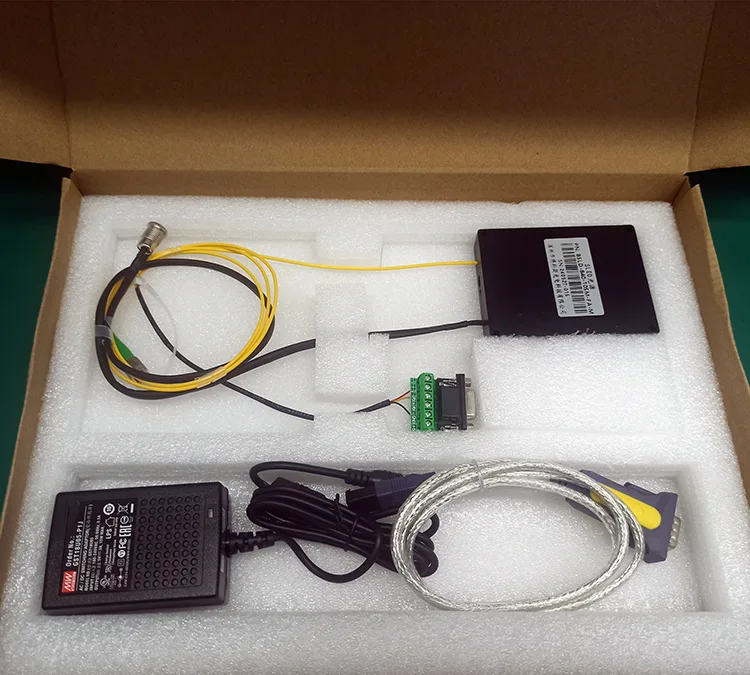

● Βασικά αξεσουάρ

Πληροφορίες παραγγελίας-SLD Broadband Light Source 1310nm

π.χ.: BSLD-1310-10SM-FA-M

(Πληροφορίες παραγγελίας: SLD Broadband Light Source 1310nm, ισχύς εξόδου 10mW, ίνα SM, με υποδοχή FC/APC, πακέτο μονάδων).

Φύλλο δεδομένων και δοκιμαστικό φύλλο-SLD Ευρυζωνική Πηγή Φωτός 1310nm

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής-SLD Broadband Light Source 1310nm

● Όροι προσφοράς

(1) EXW

(2) ΔΑΠ

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Βήματα λειτουργίας-SLD Ευρυζωνική Πηγή Φωτός 1310nm

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη.

Βήμα 2. Τροφοδοτικό: Συνδεδεμένο σε τροφοδοτικό μεταγωγής DC ή σε ρυθμιζόμενο τροφοδοτικό που πληροί τις απαιτήσεις τροφοδοσίας τους. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Ο μετασχηματιστής παρέχεται σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το καπάκι σκόνης στον σύνδεσμο ή τη φλάντζα της ίνας, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4. Σύνδεση στον κεντρικό υπολογιστή: Χρησιμοποιήστε το καλώδιο πράσινης θύρας και το καλώδιο δεδομένων USB-RS485 DB9 για να συνδέσετε την πηγή φωτός SLD Broadband 1310nm και τον υπολογιστή. ο υπολογιστής πρέπει πρώτα να εγκαταστήσει ένα αποκλειστικό πρόγραμμα οδήγησης σειριακής θύρας για να αναγνωρίσει το καλώδιο δεδομένων σειριακής θύρας USB-RS485, διαφορετικά το λογισμικό του κεντρικού υπολογιστή και η μονάδα πηγής φωτός δεν μπορούν να συνδεθούν και να επικοινωνήσουν σωστά. Ρωτήστε το Box Optronics για το πρόγραμμα οδήγησης.

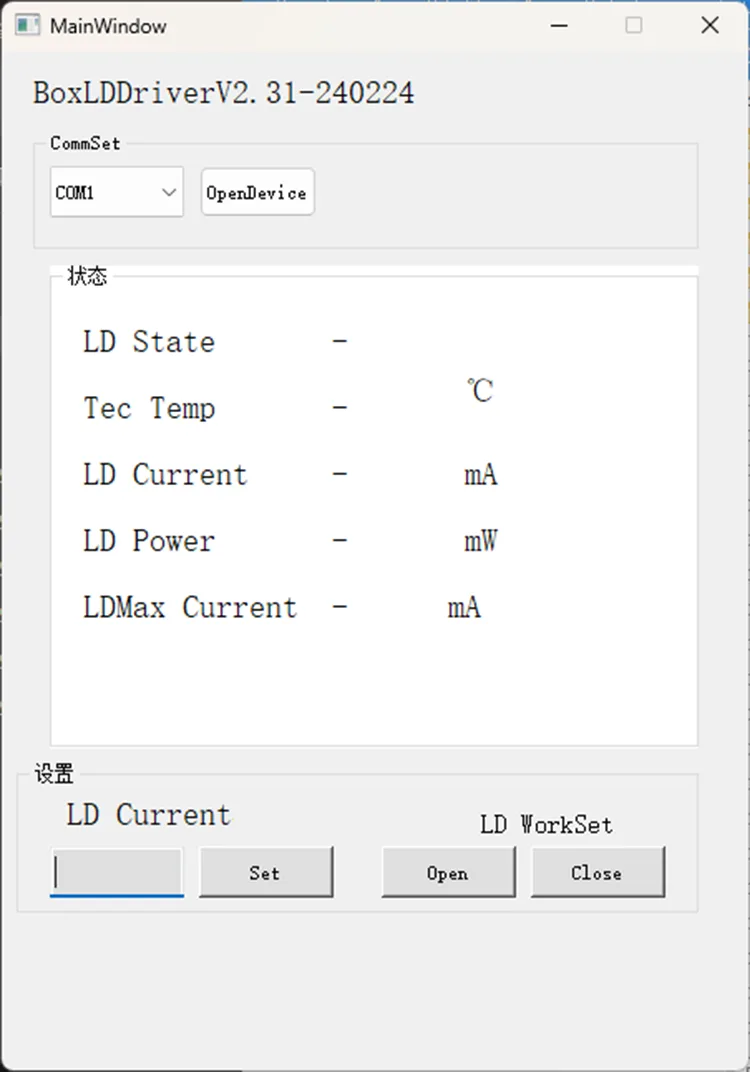

Βήμα 5. Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή για τον έλεγχο του ρεύματος LD της πηγής φωτός SLD Broadband 1310nm. Επιλέξτε τη σωστή θύρα, ορίστε το ρεύμα και μετά κάντε κλικ στο κουμπί άνοιγμα. (Για να αποφύγετε τη ζημιά, αυξήστε αργά το ρεύμα κίνησης κατά την αρχική λειτουργία. Μην εφαρμόζετε αμέσως πλήρες ρεύμα.)

Βήμα 6. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση οπτικών ινών.

Σημειώσεις λειτουργίας και συντήρηση-SLD Ευρυζωνική Πηγή Φωτός 1310nm

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με έναν ανιχνευτή τελικής όψης ινών πριν από τη σύνδεση. Πάντα να συνδέετε/αποσυνδέετε τις ίνες χωρίς ρεύμα για να αποφύγετε το κάψιμο στο άκρο. Οι σύνδεσμοι οπτικών ινών πρέπει να καλύπτονται με καλύμματα σκόνης.

● Αποφύγετε το συχνό βούλωμα/αποσύνδεση των συνδέσμων ινών για να αποτρέψετε τη συσσώρευση σκόνης και τη ζημιά στην τελική επιφάνεια.

● Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. αποθηκεύστε σε ξηρό μέρος.

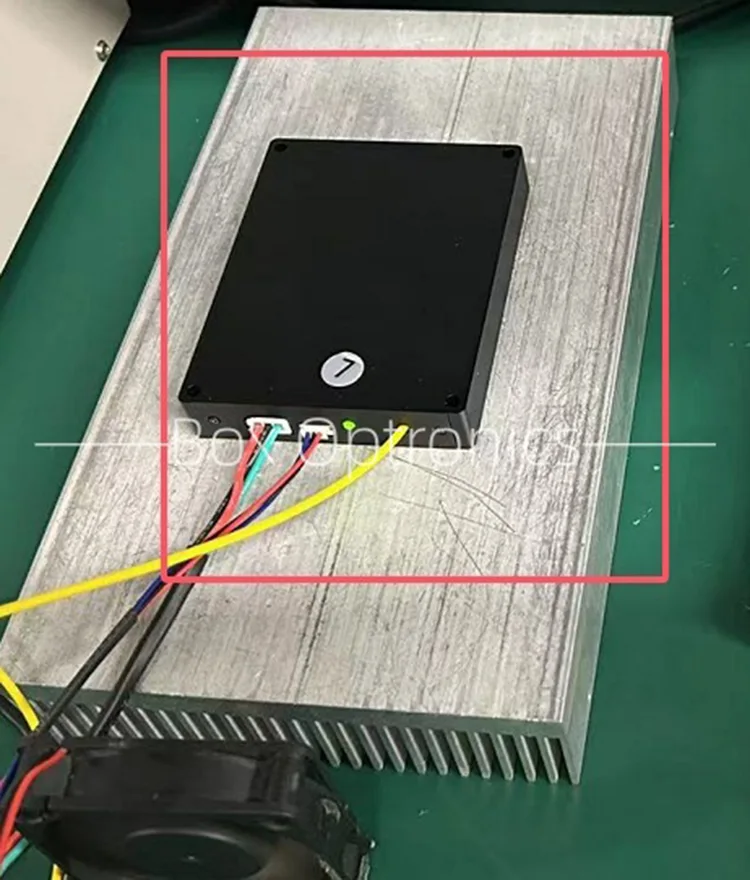

● Όταν χρησιμοποιείτε μακροχρόνια, τοποθετήστε το σε μια ψύκτρα.

Quality Assurance and After-Sales Service-SLD Broadband Light Source 1310nm

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
