840nm 10mW 35nm BW SLD δίοδος

Πίνακας περιεχομένων

1. Εισαγωγή της διόδου 840nm 10mW 35nm BW SLD

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Παράδειγμα συσκευασίας

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος παράδοσης

10. Σημειώσεις λειτουργίας

11. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

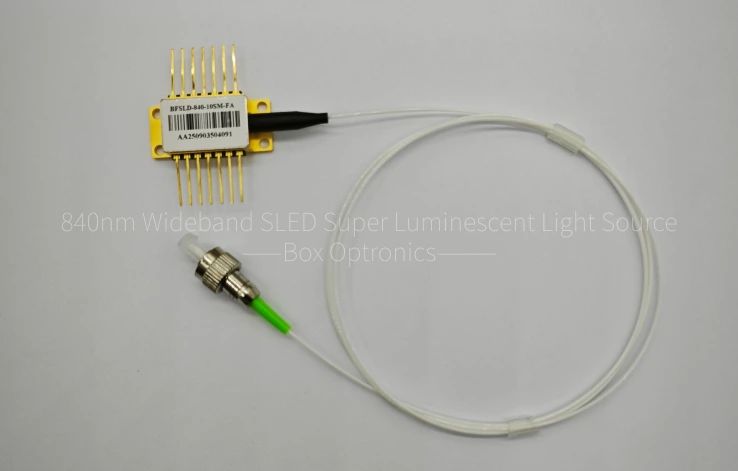

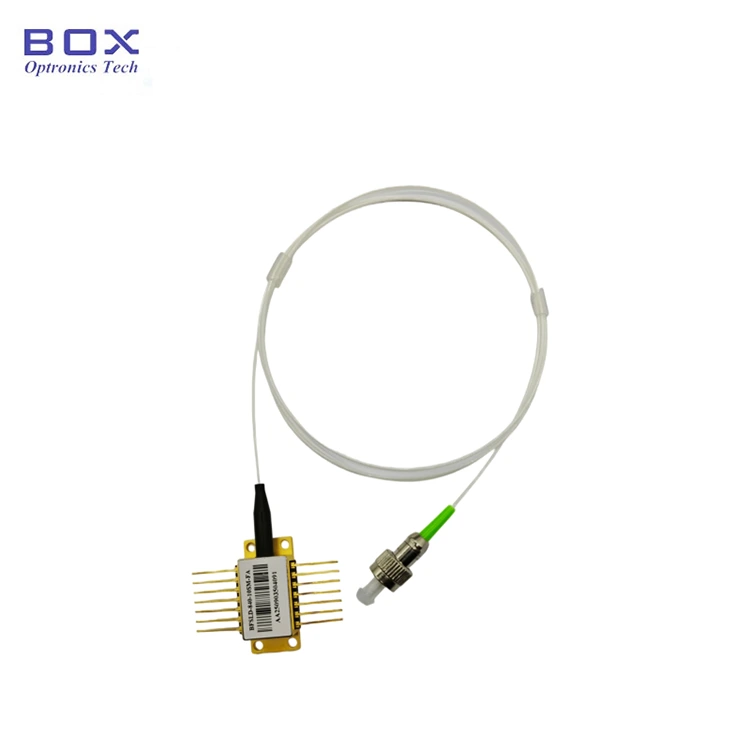

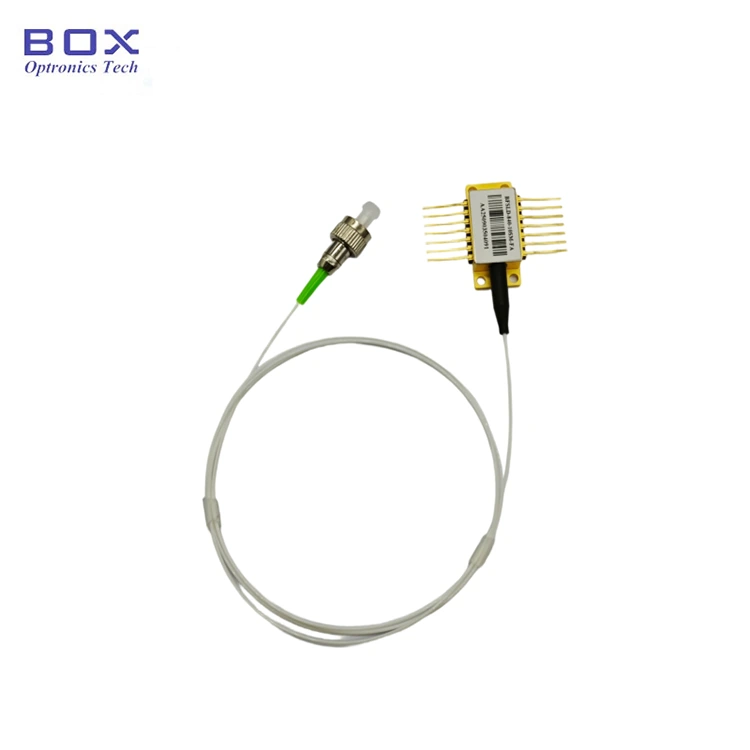

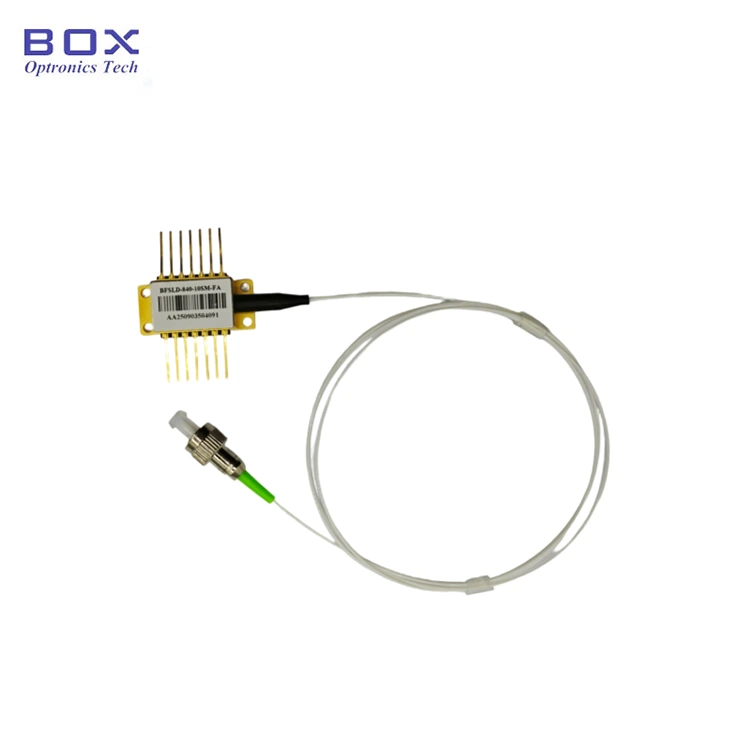

Εισαγωγή Προϊόντος

Πρόκειται για μια δίοδο υπερφωταύγειας SLED ευρείας ζώνης 840 nm με συσκευασία πεταλούδας 14 ακίδων. Διαθέτει ισχύ εξόδου έως 10 mW, εύρος ζώνης άνω των 35nm 3dB και ενσωματώνει TEC και θερμίστορ για σταθερό και ομαλό φάσμα. Κατάλληλο για οπτική τομογραφία συνοχής (OCT). Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα.

Προδιαγραφές προϊόντος

Χαρακτηριστικά προϊόντος

● Ίνα SM ή κοτσίδα ινών PM.

● Υψηλή ισχύς εξόδου έως 10 mW.

● Συσκευασία BTF 14 ακίδων με TEC.

Εφαρμογές προϊόντων

● Γυροσκόπια οπτικών ινών.

● Εργαστηριακές πηγές φωτός ευρείας ζώνης και οπτική δοκιμή.

● Οπτική τομογραφία συνοχής (OCT) και εξοπλισμός ιατρικής απεικόνισης.

Λεπτομέρειες προϊόντος

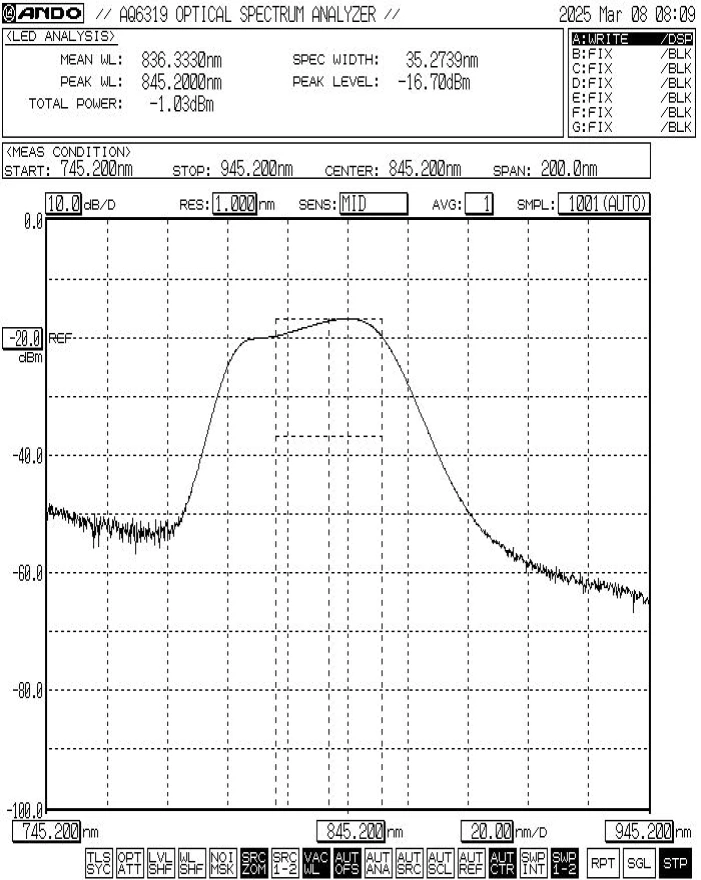

● Τυπικό φάσμα: -3dB Εύρος ζώνης Min.30nm / Typ.35nm

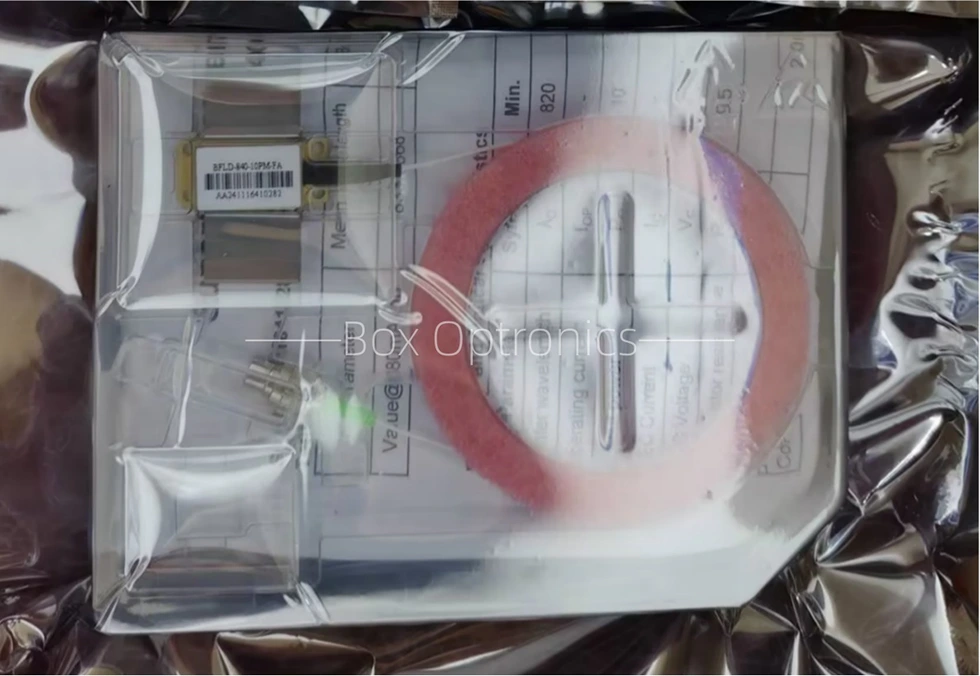

● Παράδειγμα συσκευασίας

Αυτόνομη συσκευή. δεν υπάρχει ενσωματωμένο πρόγραμμα οδήγησης (προαιρετικό εξωτερικό πρόγραμμα οδήγησης).

Πληροφορίες παραγγελίας

π.χ.: BFSLD-840-103SM-FA

(Πληροφορίες παραγγελίας: Δίοδος 840nm 10mW 35nm BW SLD, πακέτο πεταλούδας, τυπικό εύρος ζώνης -3dB 35nnm, με ίνα SM, υποδοχή FC/APC).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και φύλλο δοκιμής

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας

● Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. Ως εκ τούτου, απαιτείται αυστηρή τήρηση των μέτρων αντιστατικής προστασίας κατά τη συσκευασία, τη μεταφορά και τη χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την αποφυγή υπερτάσεων τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στη συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήση αντιστατικού ιμάντα καρπού).

● Επαληθεύστε τη σταθερότητα του κυκλώματος λειτουργίας του προϊόντος για να αποτρέψετε ζημιές που προκαλούνται από παλμικά ρεύματα.

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή μην τραβάτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένες με βύσματα, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερη προσοχή πρέπει να δοθεί στα εξής: κατά τη διαδικασία συγκόλλησης, η συσκευή πρέπει να βρίσκεται σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένο.

● Κατά τη χρήση της συσκευής, τηρείτε αυστηρά το εύρος τάσης και ρεύματος λειτουργίας που καθορίζονται στο φύλλο δεδομένων. Οι βασικές παράμετροι—συμπεριλαμβανομένων των Ith (Ρεύμα κατωφλίου), Iop max (Μέγιστο ρεύμα λειτουργίας), Vop max (Μέγιστη τάση λειτουργίας) και λc (Κεντρικό μήκος κύματος)—θα πρέπει να αναφέρονται ειδικά στην αναφορά δοκιμής που παρέχεται κατά τη στιγμή της αποστολής. Σημείωση: Λειτουργία πέρα ​​από τις απόλυτες μέγιστες τιμές μπορεί να προκαλέσει μόνιμη βλάβη στη συσκευή.

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
