Μικρομονάδα ευρυζωνικής πηγής φωτός SLD 1550nm

Πίνακας περιεχομένων

1. Εισαγωγή της μικρομονάδας ευρυζωνικής πηγής φωτός SLD 1550nm

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμής

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και συντήρηση

12. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

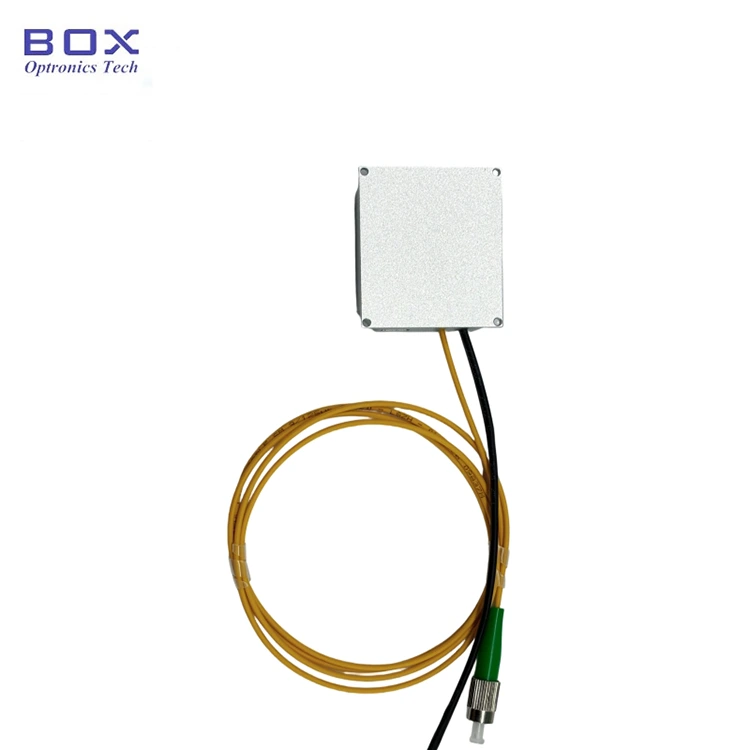

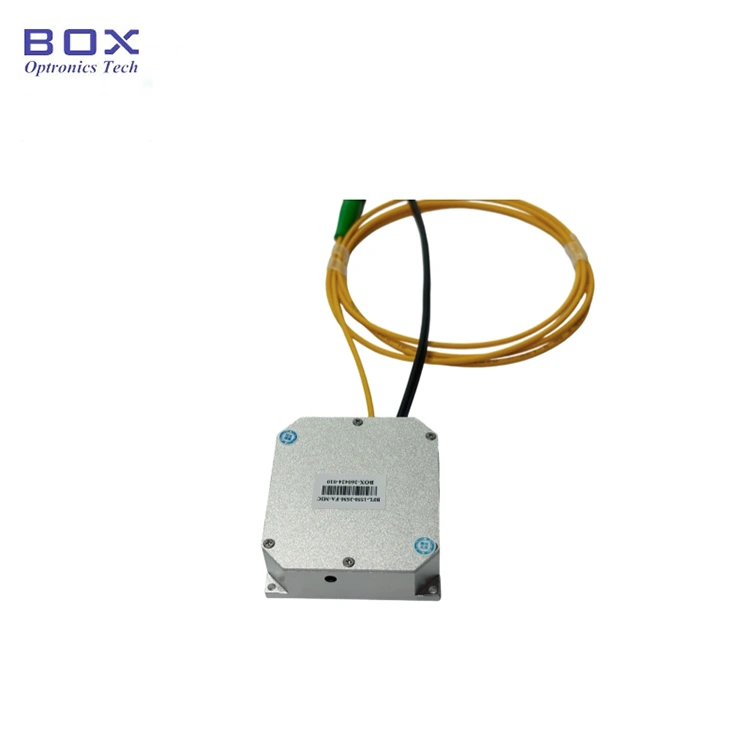

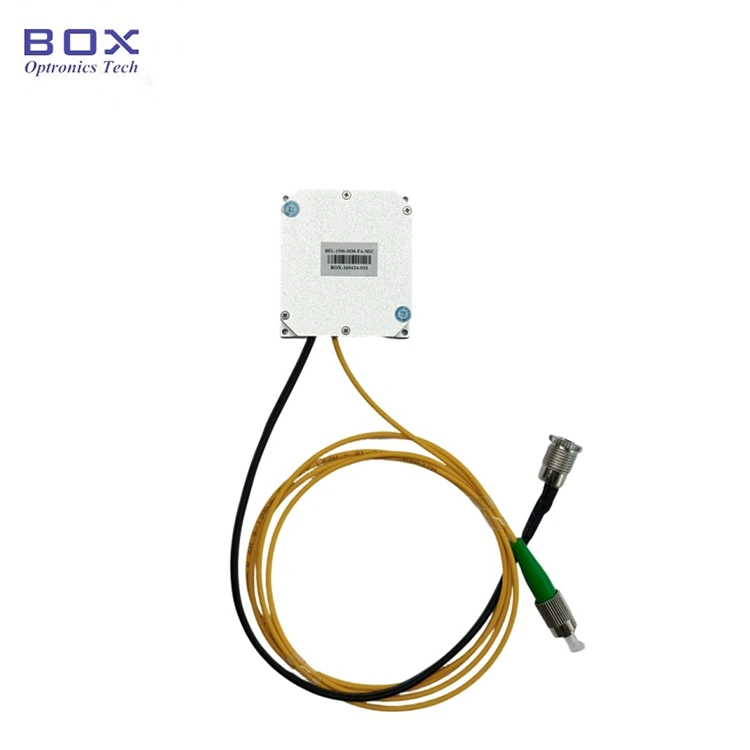

Εισαγωγή προϊόντος-Μικρο-μονάδα ευρυζωνικής πηγής φωτός SLD 1550nm

Πρόκειται για μια μικρομονάδα ευρυζωνικής πηγής φωτός SLD 1550nm που υιοθετεί τεχνολογία υπερφωταύγειας διόδου, με ισχύ εξόδου 3mW και 10mW προαιρετική, εύρος ζώνης -3dB πάνω από 30nm, επίπεδο φάσμα, χαμηλό κυματισμό και εξαιρετική μακροπρόθεσμη σταθερότητα. Διατίθενται ίνες SM και ίνες PM. Υποστηρίζει διεπαφή επικοινωνίας RS485 και λογισμικό παρακολούθησης για ενσωμάτωση συστήματος. Η συμπαγής διάσταση είναι μόλις 46,6x51,6x15mm.

Προδιαγραφές προϊόντος-Μικρο-μονάδα ευρυζωνικής πηγής φωτός SLD 1550nm

Χαρακτηριστικά προϊόντος-Μικρο-μονάδα ευρυζωνικής πηγής φωτός SLD 1550nm

● Μικρό μέγεθος. μεγάλο

● Ευρύ φάσμα.

● Χαμηλή φασματική κυματισμός.

● Επικοινωνίες DB9 Female(RS485) για εύκολη ενσωμάτωση.

Εφαρμογές προϊόντων-Μικρο-μονάδα πηγής φωτός ευρείας ζώνης SLD 1550nm

● Τομογραφία οπτικής συνοχής (OCT).

● Ιατρική απεικόνιση.

● Οπτικογυροσκόπιο ινών (FOG).

Λεπτομέρειες προϊόντος-Μικρο-μονάδα ευρυζωνικής πηγής φωτός SLD 1550nm

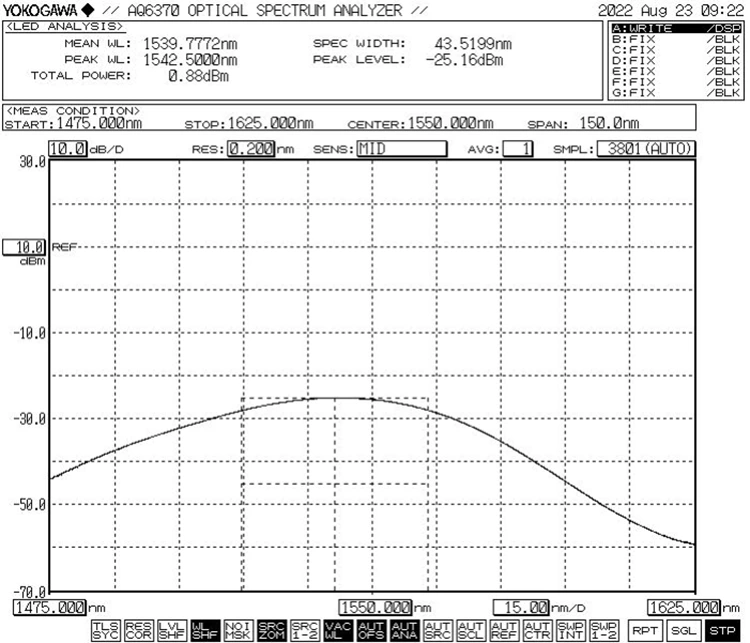

● Τυπικό φάσμα: -3dB Εύρος ζώνης Ελάχ.30nm

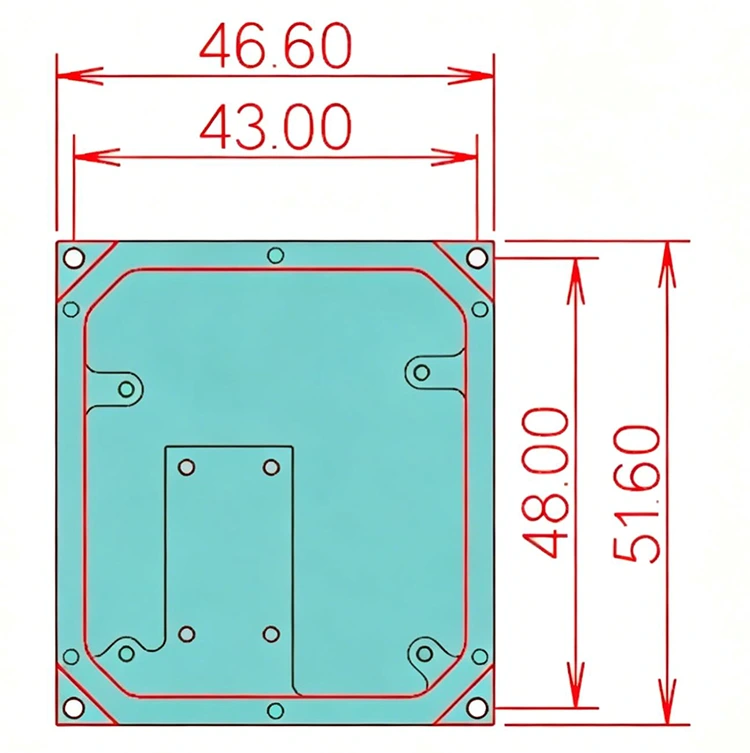

● Διάσταση(mm): 46,6(Π)×51,6(Β)×15(Υ)

Βήματα λειτουργίας-Μικρο-μονάδα πηγής φωτός ευρυζωνικής SLD 1550nm

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη.

Βήμα 2. Τροφοδοτικό: Συνδεδεμένο σε τροφοδοτικό μεταγωγής DC ή σε ρυθμιζόμενο τροφοδοτικό που πληροί τις απαιτήσεις τροφοδοσίας τους. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Ο μετασχηματιστής παρέχεται σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το καπάκι σκόνης στον σύνδεσμο ή τη φλάντζα της ίνας, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4. Σύνδεση στον κεντρικό υπολογιστή: Χρησιμοποιήστε το καλώδιο πράσινης θύρας και το καλώδιο δεδομένων USB-RS485 DB9 για να συνδέσετε τη μικρομονάδα ευρυζωνικής πηγής φωτός SLD 1550nm και τον υπολογιστή. ο υπολογιστής πρέπει πρώτα να εγκαταστήσει ένα αποκλειστικό πρόγραμμα οδήγησης σειριακής θύρας για να αναγνωρίσει το καλώδιο δεδομένων σειριακής θύρας USB-RS485, διαφορετικά το λογισμικό του κεντρικού υπολογιστή και η μονάδα πηγής φωτός δεν μπορούν να συνδεθούν και να επικοινωνήσουν σωστά. Ρωτήστε το Box Optronics για το πρόγραμμα οδήγησης.

Βήμα 5. Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή για τον έλεγχο του ρεύματος LD και της θερμοκρασίας LD της μικρομονάδας ευρυζωνικής πηγής φωτός SLD 1550nm. Επιλέξτε τη σωστή θύρα, ορίστε το ρεύμα και τη θερμοκρασία και, στη συνέχεια, κάντε κλικ στο κουμπί ανοίγματος. (Για να αποφύγετε τη ζημιά, αυξήστε αργά το ρεύμα κίνησης κατά την αρχική λειτουργία. Μην εφαρμόζετε αμέσως πλήρες ρεύμα.)

Βήμα 6. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση οπτικών ινών.

Πληροφορίες παραγγελίας-Μικρο-μονάδα ευρυζωνικής πηγής φωτός SLD 1550nm

π.χ.: BSLD-1550-10SM-FA-MIC

(Πληροφορίες παραγγελίας: 1550nm SLD Broadband Light Source Micro-Module, ισχύς εξόδου 10mW, με ίνα SMF-28e, υποδοχή FC/APC).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και δοκιμαστικό φύλλο-1550nm SLD Broadband Light Source Micro-Module

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμής-1550nm SLD Broadband Light Source Micro-Module

● Όροι προσφοράς

(1) EXW:

Εάν διαθέτετε λογαριασμό DHL/UPS/FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος παράδοσης-1550nm Μικρομονάδα ευρυζωνικής πηγής φωτός SLD

Παραγωγή: 10-15 εργάσιμες ημέρες. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Τα διεθνή logistics: 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και συντήρηση-1550nm SLD ευρυζωνική πηγή φωτός μικρο-μονάδα

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με έναν ανιχνευτή τελικής όψης ινών πριν από τη σύνδεση. Πάντα να συνδέετε/αποσυνδέετε τις ίνες χωρίς ρεύμα για να αποφύγετε το κάψιμο στο άκρο. Οι σύνδεσμοι οπτικών ινών πρέπει να καλύπτονται με καλύμματα σκόνης.

● Εάν η ίνα εξόδου χρειάζεται να συνδεθεί με άλλη ίνα, συνιστάται η χρήση ματιστή σύντηξης.

● Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. αποθηκεύστε σε ξηρό μέρος.

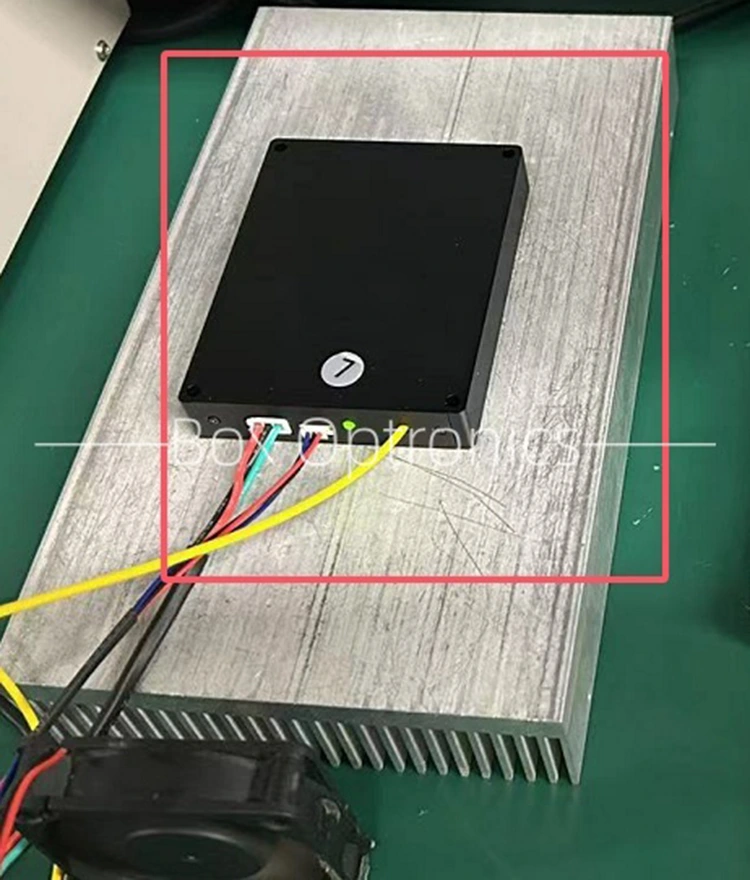

● Όταν χρησιμοποιείτε μακροχρόνια, τοποθετήστε το σε μια ψύκτρα.

Quality Assurance and After-Sales Service-1550nm SLD Broadband Light Source Micro-Module

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής φυσική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγμένες ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
