Δίοδος Laser SLED 1060nm 5mW

Πίνακας περιεχομένων

1. Παρουσίαση της διόδου λέιζερ SLED 1060nm 5mW

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Παράδειγμα συσκευασίας

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων

8. Όροι προσφοράς και πληρωμής

9. Χρόνος παράδοσης

10. Σημειώσεις λειτουργίας

11. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

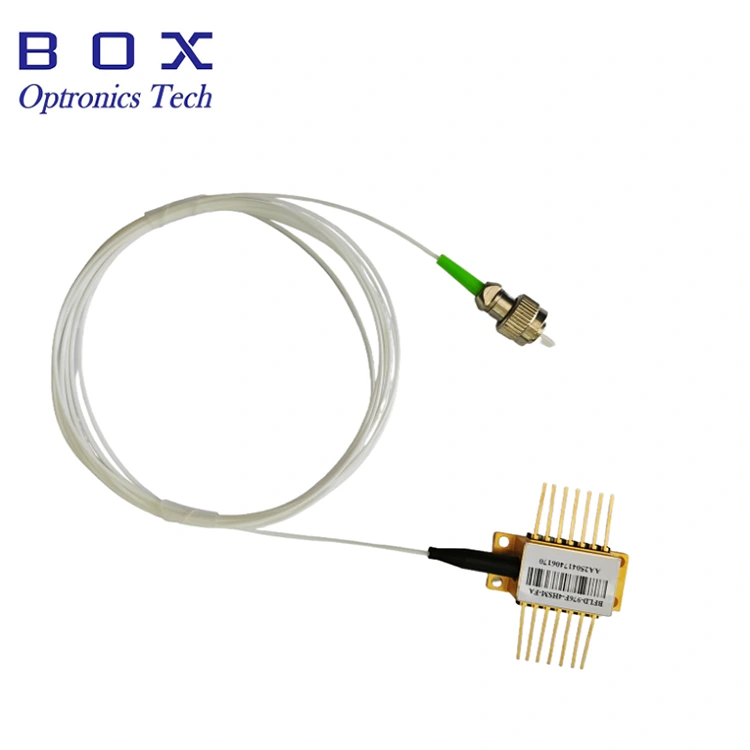

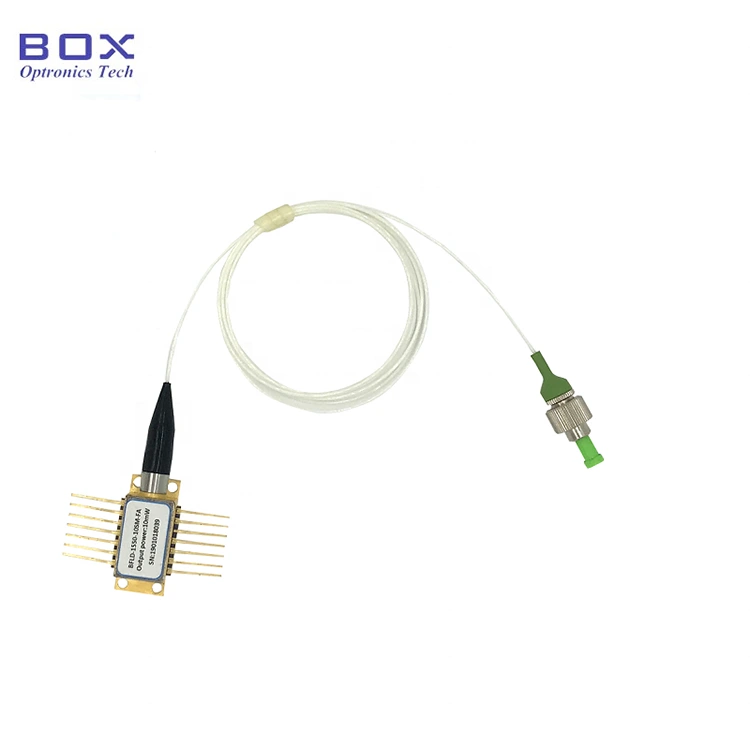

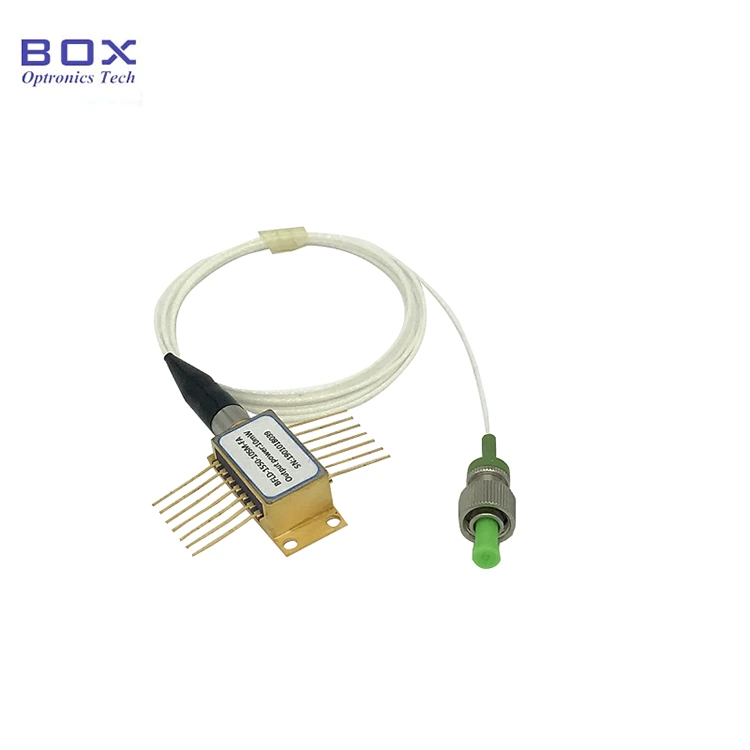

Αυτή είναι μια δίοδος λέιζερ SLED 1060nm 5 mW με συσκευασία πεταλούδας 14 ακίδων. Διαθέτει ισχύ εξόδου έως 5 mW, εύρος ζώνης άνω των 15nm 3dB και ενσωματώνει TEC και θερμίστορ για σταθερό και ομαλό φάσμα. Κατάλληλο για οπτική τομογραφία συνοχής (OCT). Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα.

Προδιαγραφές προϊόντος

Χαρακτηριστικά προϊόντος

● SM Hi1060 ή PM980 pigtail.

● Ισχύς εξόδου έως 5 mW.

● Πακέτο BTF 14 ακίδων με TEC και Monitor PD.

Εφαρμογές προϊόντων

● Γυροσκόπια οπτικών ινών.

● Σύστημα ανίχνευσης οπτικών ινών.

● Σύστημα οπτικού εξοπλισμού.

Λεπτομέρειες προϊόντος

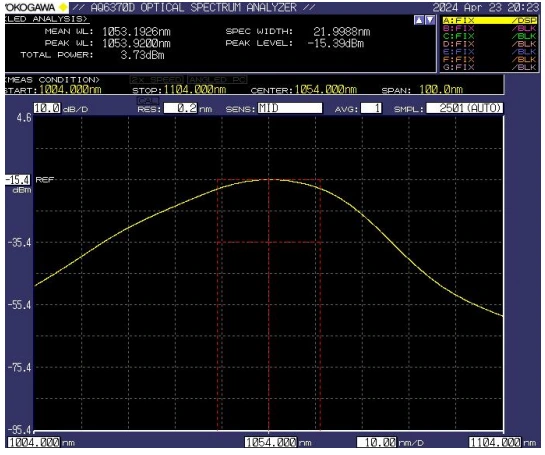

● Τυπικό φάσμα: -3dB Εύρος ζώνης Min.15nm / Typ.20nm

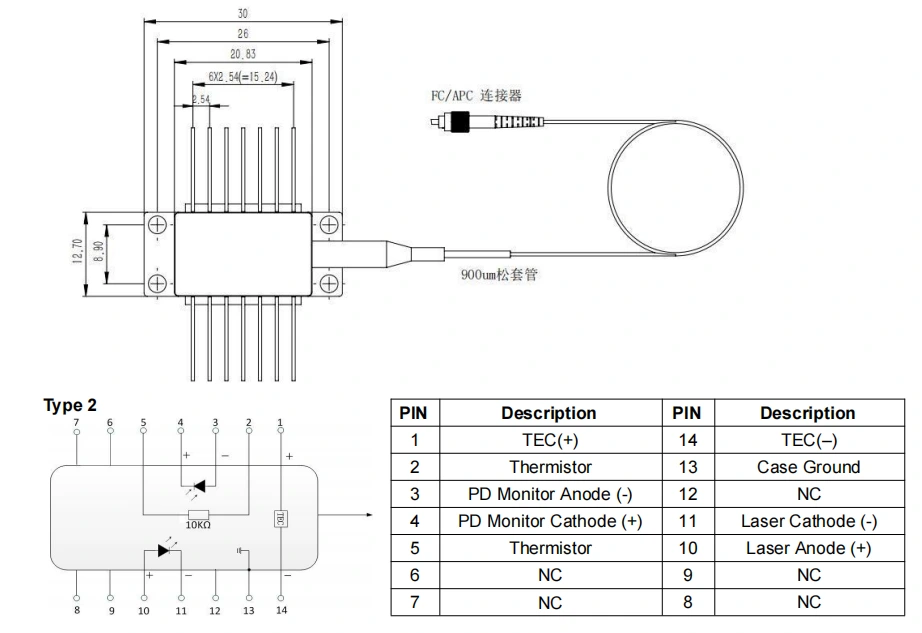

● Σχέδιο συσκευασίας & Ορισμός PIN-OUT (Μονάδα:mm)-1060nm 5mW SLED δίοδος λέιζερ

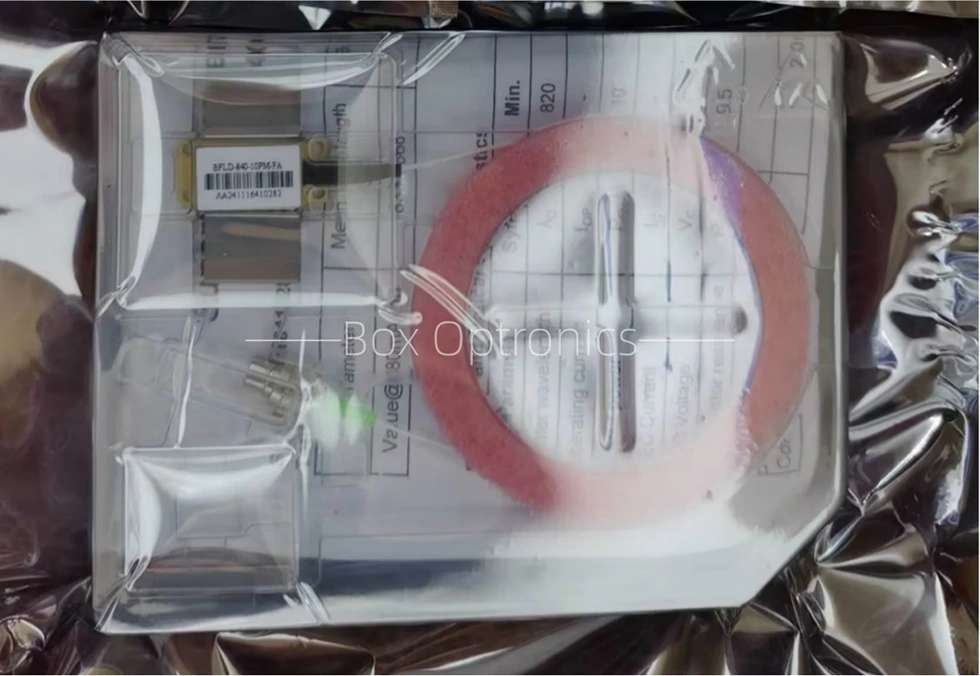

● Παράδειγμα συσκευασίας

*Αυτόμονη συσκευή. δεν υπάρχει ενσωματωμένο πρόγραμμα οδήγησης (προαιρετικό εξωτερικό πρόγραμμα οδήγησης).

Πληροφορίες παραγγελίας

π.χ.: BFSLD-1060-5SM-FA

(Πληροφορίες παραγγελίας: Δίοδος Laser SLED 1060nm 5mW, συσκευασία πεταλούδας, με ίνα SM  Hi1060, υποδοχή FC/APC).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμής

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας

● Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. Ως εκ τούτου, απαιτείται αυστηρή τήρηση των μέτρων αντιστατικής προστασίας κατά τη συσκευασία, τη μεταφορά και τη χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την αποφυγή υπερτάσεων τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στη συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήση αντιστατικού ιμάντα καρπού).

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή μην τραβάτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένες με βύσματα, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερη προσοχή πρέπει να δοθεί στα εξής: κατά τη διαδικασία συγκόλλησης, η συσκευή πρέπει να βρίσκεται σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένο.

● Κατά τη διαδικασία ενεργοποίησης, μην εφαρμόζετε ποτέ απευθείας υψηλό ρεύμα, καθώς υπάρχει κίνδυνος να καταστρέψετε το τσιπ. Αντίθετα, ενεργοποιήστε τη συσκευή σε ένα επίπεδο ρεύματος κοντά στο κατώφλι του τσιπ και, στη συνέχεια, αυξήστε σταδιακά το ρεύμα σε μικρές αυξήσεις μέχρι να φτάσετε στο επιθυμητό επίπεδο.

● Πριν ενεργοποιήσετε όλα τα εξαρτήματα, ενεργοποιήστε πρώτα το ψυγείο και, στη συνέχεια, προχωρήστε με σταδιακά βήματα ενεργοποίησης για να αποφύγετε την υπερθέρμανση και την υπερφόρτωση του τσιπ.

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
