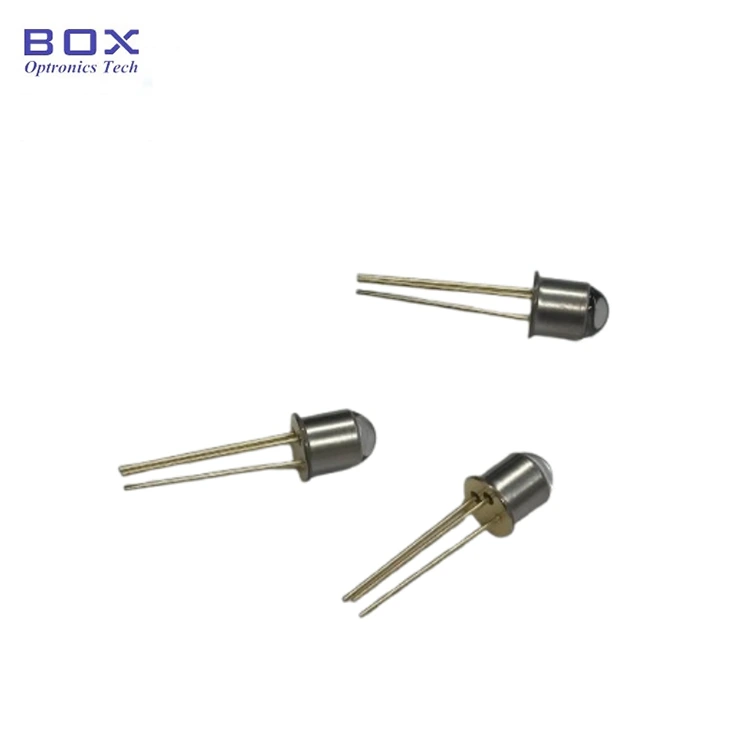

Φωτοδίοδος PIN Ενεργής Περιοχής 1mm InGaAs

Επισκόπηση προϊόντος - Φωτοδίοδος PIN ενεργής περιοχής 1mm InGaAs

Η φωτοδίοδος ενεργής περιοχής InGaAs PIN 1 mm (Μοντέλα: BPD-1STO46B-BL και BPD-1STO46B-FW) της Box Optronics είναι ένας συμπαγής, υψηλής ευαισθησίας φωτοανιχνευτής PIN InGaAs, σχεδιασμένος για οπτική ανίχνευση εγγύς υπέρυθρης ακτινοβολίας σε εύρος εμβέλειας από 9000nm έως 900nm. Με ενεργή περιοχή διαμέτρου 1 mm, παρέχει έναν ισορροπημένο συνδυασμό ικανότητας συλλογής φωτός, ανοχής σύζευξης και απόδοσης ανίχνευσης για μέτρηση οπτικής ισχύος, όργανα οπτικών ινών και εφαρμογές οπτικής παρακολούθησης.

Δύο διαμορφώσεις πακέτου TO46 είναι διαθέσιμες: το BPD-1STO46B-BL με παράθυρο σφαιρικού φακού για βελτιωμένη απόδοση σύζευξης με εστιασμένα ή συζευγμένα οπτικά σήματα και το BPD-1STO46B-FW με επίπεδο παράθυρο για οπτική ανίχνευση ελεύθερου χώρου και εφαρμογές που απαιτούν επίπεδη διασύνδεση. Και οι δύο εκδόσεις διαθέτουν ερμητική μεταλλική συσκευασία TO46 για αξιόπιστη μακροχρόνια λειτουργία.

Βασικά Χαρακτηριστικά-1mm Ενεργή περιοχή InGaAs PIN Photodiode

· Διάμετρος ενεργής περιοχής 1mm

· Ευρύ εύρος φασματικής απόκρισης: 900nm-1650nm

· Υψηλή απόκριση: 0,9A/W τυπική στα 1310nm, 0,95A/W στα 1550nm

· Χαμηλό σκοτεινό ρεύμα και χαμηλή χωρητικότητα διασταύρωσης

· Συμπαγής μεταλλική συσκευασία TO46

· Δύο επιλογές παραθύρων: σφαιρικός φακός (BL) για βελτιωμένη απόδοση σύζευξης, επίπεδο παράθυρο (FW) για ανίχνευση ελεύθερου χώρου

Τυπικές εφαρμογές-Φωτοδίοδος PIN ενεργής περιοχής 1mm InGaAs

· Μετρητές οπτικής ισχύος και συστήματα παρακολούθησης οπτικής ισχύος

· Εξοπλισμός δοκιμής και μέτρησης οπτικών ινών

· Παρακολούθηση ισχύος EDFA και οπτικού ενισχυτή

· Φασματοσκοπία NIR και συστήματα οπτικής ανίχνευσης

· Εφαρμογές οπτικής ανίχνευσης ελεύθερου χώρου

· Χαρακτηρισμός και βαθμονόμηση οπτικού στοιχείου

· Όργανα φωτονικών και ενσωμάτωση OEM

Προδιαγραφές προϊόντος -1mm Ενεργή περιοχή InGaAs PIN Photodiode

Απόλυτες μέγιστες αξιολογήσεις (TC = 25°C)

Ηλεκτρο-οπτικά χαρακτηριστικά (TC = 25°C)

Ορισμός συσκευασίας και ακίδας -1mm Ενεργή περιοχή InGaAs PIN Photodiode

Τύπος συσκευασίας: TO46 Hermetic Metal Package

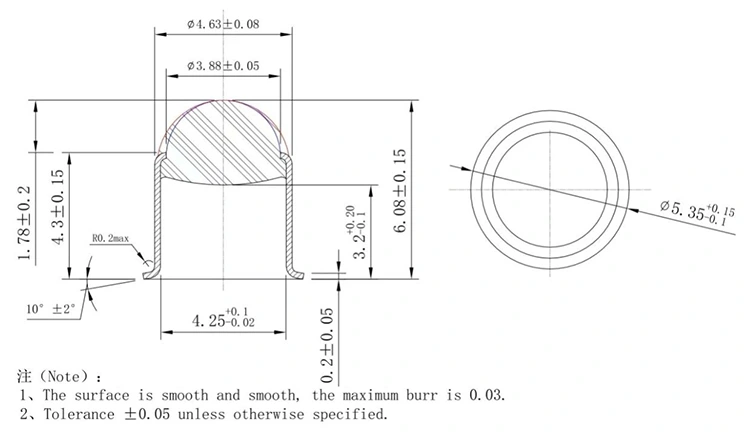

Φακός μπάλας:

Επίπεδο παράθυρο:

Πληροφορίες παραγγελίας -1mm Ενεργή περιοχή InGaAs PIN Photodiode

Μοντέλο Ονοματολογία

BPD - X X TO XX - X - X

Παράδειγμα: BPD-1STO46B-FW

Φύλλο δεδομένων -1mm Ενεργή περιοχή InGaAs PIN Photodiode

BPD-1STO46B-BL

BPD-1STO46B-FW

Συχνές Ερωτήσεις (FAQ)

Ε: Ποια είναι η διαφορά μεταξύ των εκδόσεων BL (σφαιρικός φακός) και FW (επίπεδο παράθυρο);

Α: Το BPD-1STO46B-BL  διαθέτει παράθυρο φακού με μπάλα που βελτιώνει την απόδοση οπτικής σύζευξης εστιάζοντας το προσπίπτον φως στην ενεργή περιοχή 1 mm. Είναι κατάλληλο για οπτικά σήματα συζευγμένα με ίνες, εστιασμένες δέσμες και εφαρμογές που απαιτούν υψηλότερη ανοχή σύζευξης, όπως η μέτρηση οπτικής ισχύος και ο εξοπλισμός δοκιμής οπτικών ινών.

Το BPD-1STO46B-FW  διαθέτει ένα επίπεδο οπτικό παράθυρο χωρίς οπτική εστίαση, παρέχοντας μια άμεση οπτική διεπαφή για εφαρμογές οπτικής ανίχνευσης και μέτρησης ελεύθερου χώρου όπου η διατήρηση του αρχικού προφίλ δέσμης είναι σημαντική.

Και οι δύο εκδόσεις χρησιμοποιούν το ίδιο τσιπ φωτοδιόδου PIN InGaAs και το ερμητικό πακέτο TO46, ενώ η διαμόρφωση του οπτικού παραθύρου μπορεί να επιλεγεί σύμφωνα με τη μέθοδο ζεύξης και τις απαιτήσεις εφαρμογής.

Ε: Τι εύρος μήκους κύματος μπορεί να ανιχνεύσει αυτή η φωτοδίοδος InGaAs 1 mm;

A: Αυτή η φωτοδίοδος PIN InGaAs παρέχει ένα ευρύ φάσμα φασματικής απόκρισης κοντά στο υπέρυθρο από 900nm έως 1650nm, καλύπτοντας κοινά χρησιμοποιούμενα οπτικά μήκη κύματος συμπεριλαμβανομένων των ζωνών επικοινωνίας 1310nm και 1550nm. Η απόκριση καθορίζεται στα 1310nm (0,9A/W τυπικό) και 1550nm (0,95A/W τυπικό). Είναι κατάλληλο για εφαρμογές μέτρησης οπτικής ισχύος, παρακολούθησης λέιζερ, οπτικής ανίχνευσης και οργάνων που απαιτούν αξιόπιστη ανίχνευση NIR.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α: Το MOQ για τη Photodiode TO46 PIN 1 mm InGaAs είναι 1 τεμ. Υποστηρίζουμε ευέλικτες ποσότητες παραγγελιών, από μεμονωμένες μονάδες για Ε&Α και πρωτοτυποποίηση έως μεγαλύτερους όγκους για την παραγωγή οργάνων και προγράμματα OEM.

Ε: Μπορώ να λάβω μια έκδοση με pigtailed οπτικών ινών αυτής της Ενεργής Περιοχής 1 mm InGaAs PIN Photodiode;

Α: Ναι. Η Box Optronics παρέχει επίσης μονάδες φωτοδιόδου InGaAs με pigtailed ινών με  επιλογές σύνδεσης για άμεση σύνδεση ινών. Αυτές οι μονάδες ενσωματώνουν το τσιπ φωτοδιόδου InGaAs με σύζευξη ινών σε μια συμπαγή συσκευασία, κατάλληλη για ενσωμάτωση OEM σε οπτικά όργανα και συστήματα οπτικών ινών.
