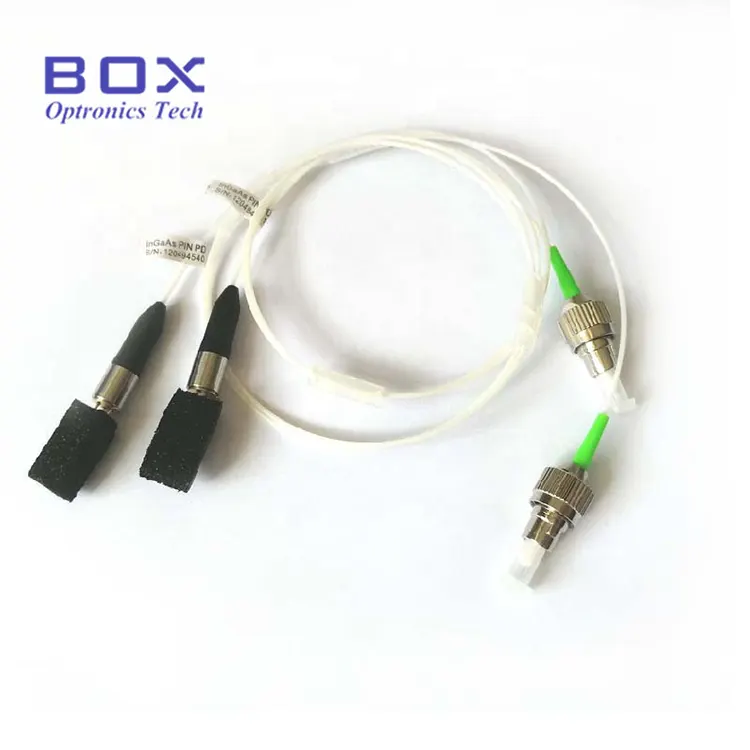

Coaxial Pigtailed InGaAs PIN Photodiode Detector

Επισκόπηση προϊόντος   - Ομοαξονικός ανιχνευτής φωτοδιόδου PIN InGaAs

Ο Coaxial Pigtailed InGaAs PIN Photodiode Detector είναι ένας οπτικός ανιχνευτής με εύρος φασματικής απόκρισης 1100-1650nm. Παρέχει υψηλή απόκριση σε κοινά χρησιμοποιούμενα μήκη κύματος 1310nm και 1550nm και έχει σχεδιαστεί για εφαρμογές επικοινωνίας οπτικών ινών, CATV, ανίχνευσης και δοκιμών και μετρήσεων. Το BPD-70P10B-FA διαθέτει ενεργή περιοχή 70um και κοτσίδα ινών 1 μέτρου με βύσμα FC/APC και διατίθεται από το απόθεμα. Άλλες διαμορφώσεις ενεργής περιοχής, συσκευασίας, ίνας, σύνδεσης και pinout είναι προσαρμοσμένες για ενσωμάτωση OEM.

Βασικά χαρακτηριστικά   - Ομοαξονικός ανιχνευτής φωτοδιόδου PIN InGaAs

· Ευρύ εύρος φασματικής απόκρισης: 1100nm έως 1650nm

· Υψηλή απόκριση, χαμηλό σκοτεινό ρεύμα και χαμηλή χωρητικότητα διασταύρωσης

· Ευρύ εύρος ζώνης: 2,5 GHz

· Χρόνος γρήγορης ανόδου/πτώσης: 0,3 s

· Έξοδος οπτικών ινών με ουρά με FC/APC ή άλλη υποδοχή (διατίθεται επίσης η επιλογή υποδοχής)

Τυπικές εφαρμογές   - Coaxial Pigtailed InGaAs PIN Photodiode Detector

· Αναλογικοί οπτικοί δέκτες για CATV και μετάδοση βίντεο με οπτικές ίνες

· Ευρυζωνικά συστήματα ανίχνευσης RF-over-fiber

· Όργανα οπτικής δοκιμής και μέτρησης, συμπεριλαμβανομένης της ανίχνευσης σήματος OTDR

· Κατανεμημένη ανίχνευση οπτικών ινών, όπως κατανεμημένη ακουστική αίσθηση (DAS)

· Παρακολούθηση οπτικής ισχύος σε συστήματα EDFA, DWDM και λέιζερ

· Εργαστηριακή έρευνα φωτονικών και ενοποίηση συστήματος OEM

Προδιαγραφές προϊόντος   - Ομοαξονικός ανιχνευτής PIN Photodiode InGaAs

Απόλυτες μέγιστες αξιολογήσεις (TC = 25°C)

Οπτικά-Ηλεκτρικά Χαρακτηριστικά (TC = 25°C)

Ορισμός πακέτου και ακίδας   - Ομοαξονικός ανιχνευτής φωτοδιόδου PIN InGaAs

Πληροφορίες παραγγελίας   - Ομοαξονικός ανιχνευτής φωτοδιόδου PIN InGaAs

Μοντέλο Ονοματολογία

BPD - XX X XX X - XX -   ( X   )

Παράδειγμα: BPD-70P10B-FA ( ενεργή περιοχή 70 m, Pigtailed type, 1,0m fiber, Type B pinout, FC/APC connector)

Σημείωση: Το μήκος Pigtail και η σταθερή μορφή κάρτας μπορούν να προσαρμοστούν. Η δομή του προϊόντος, το μέγεθος, οι οπτικές παράμετροι και οι απαιτήσεις τεχνολογίας διεργασιών μπορούν να σχεδιαστούν σύμφωνα με τις απαιτήσεις των πελατών.

Φύλλο δεδομένων   - Coaxial Pigtailed InGaAs PIN Photodiode Detector

Φύλλο δεδομένων

Συχνές Ερωτήσεις (FAQ)

Ε: Ποια είναι η διαφορά μεταξύ του ανιχνευτή φωτοδιόδου ομοαξονικής ουράς και των φωτοδιόδων TO-can InGaAs;

Α: Οι κύριες διαφορές είναι ο σχεδιασμός πακέτων και η ενοποίηση του συστήματος. Ο ομοαξονικός ανιχνευτής pigtail ενσωματώνει τη φωτοδίοδο PIN InGaAs σε μια ερμητική ομοαξονική συσκευασία με μια ίνα, παρέχοντας απευθείας σύνδεση ινών και απόδοση υψηλής συχνότητας για εφαρμογές όπως δέκτες CATV και εξοπλισμός οπτικών δοκιμών. Οι φωτοδίοδοι TO5/TO46 χρησιμοποιούν συσκευασίες μεταλλικού κουτιού με οπτικά παράθυρα και απαιτούν εξωτερική οπτική σύζευξη, καθιστώντας τις πιο κατάλληλες για ανίχνευση ελεύθερου χώρου και μέτρηση οπτικής ισχύος.

Ε: Ποια είναι η διαφορά μεταξύ των επιλογών συσκευασίας pigtailed και δοχείου;

Α: Η έκδοση pigtailed έχει μια μόνιμα προσαρτημένη ίνα για άμεση οπτική σύνδεση, ενώ η έκδοση υποδοχής παρέχει μια αποσπώμενη διεπαφή ινών για εύκολη σύνδεση και αντικατάσταση. Η επιλογή εξαρτάται κυρίως από τις απαιτήσεις ολοκλήρωσης του συστήματος: οι συσκευασίες με pigtail είναι κατάλληλες για σταθερές εγκαταστάσεις OEM, ενώ οι συσκευασίες δοχείων είναι βολικές για δοκιμαστικό και εργαστηριακό εξοπλισμό.

Ε: Πώς πρέπει να επιλέξω την ενεργή περιοχή της φωτοδιόδου PIN InGaAs;

Α: Η διάμετρος της ενεργής περιοχής θα πρέπει να επιλέγεται με βάση το μέγεθος της οπτικής δέσμης, το σχήμα σύζευξης και το εύρος ζώνης ανίχνευσης στόχου. Οι μικρότερες διάμετροι ενεργών περιοχών αποδίδουν χαμηλότερη χωρητικότητα διασταύρωσης και μεγαλύτερη απόκριση ταχύτητας, ενώ τα τσιπ μεγαλύτερης περιοχής παρέχουν υψηλότερη απόδοση οπτικής συλλογής και χαλαρή ανοχή ευθυγράμμισης. Για συστήματα με σύζευξη οπτικών ινών, οι επιλογές μεσαίου μεγέθους, όπως το 70 um, μπορούν να επιτύχουν έναν καλό συμβιβασμό μεταξύ του εύρους ζώνης και του γεωγραφικού πλάτους ευθυγράμμισης.

Σχετικά Προϊόντα

· 1mm Ενεργή περιοχή InGaAs PIN φωτοδίοδος

· 5mm InGaAs PIN Photodiode TO5

· Φωτοδίοδος πυριτίου TO46

· Ενισχυτής ενισχυτής ινών με πρόσμειξη Erbium C-band

Σημειώσεις λειτουργίας και χειρισμός

· Ακολουθήστε τις κατάλληλες διαδικασίες προστασίας ESD κατά το χειρισμό της φωτοδίοδος, καθώς οι φωτοδίοδοι PIN InGaAs είναι συσκευές ευαίσθητες στο ESD.

· Αποφύγετε να αγγίζετε με γυμνά δάχτυλα την τελική όψη της ίνας ή την οπτική υποδοχή.

· Μην υπερβαίνετε τις απόλυτες μέγιστες αξιολογήσεις που καθορίζονται στο φύλλο δεδομένων.

· Αποφύγετε την υπερβολική κάμψη ή τη μηχανική καταπόνηση στο κοτσιδάκι της ίνας.
