Φωτοδίοδος PIN 1mm InGaAs TO46

Επισκόπηση προϊόντος-1mm InGaAs PIN Photodiode TO46

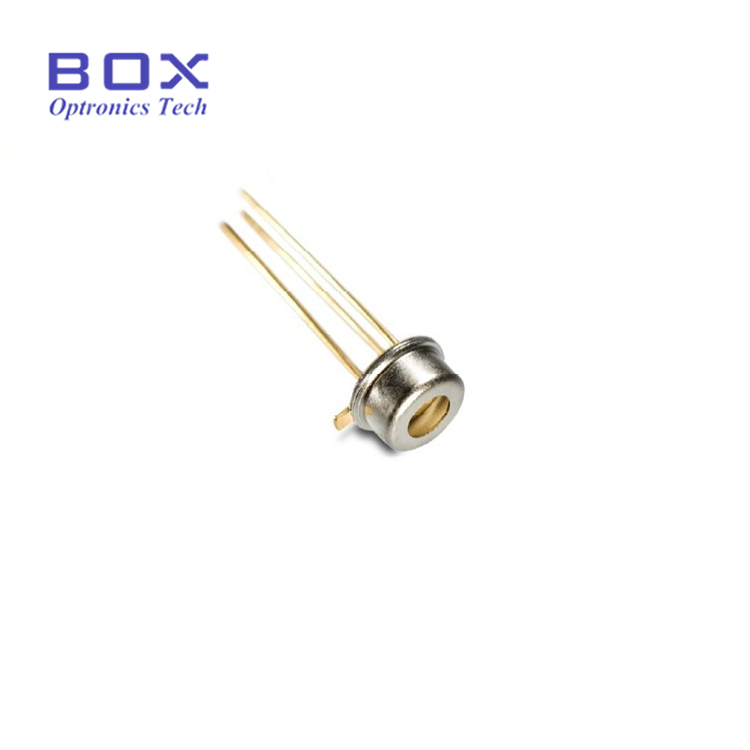

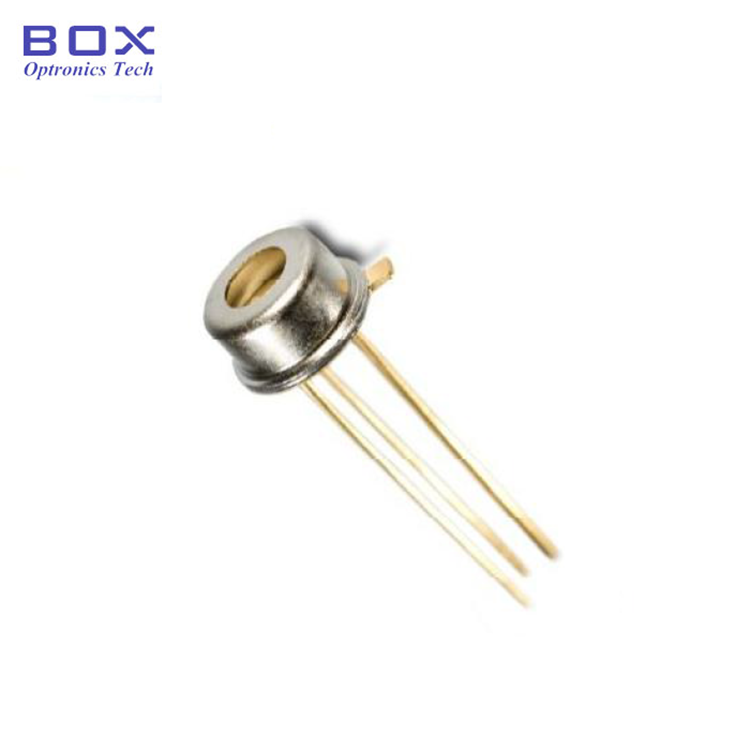

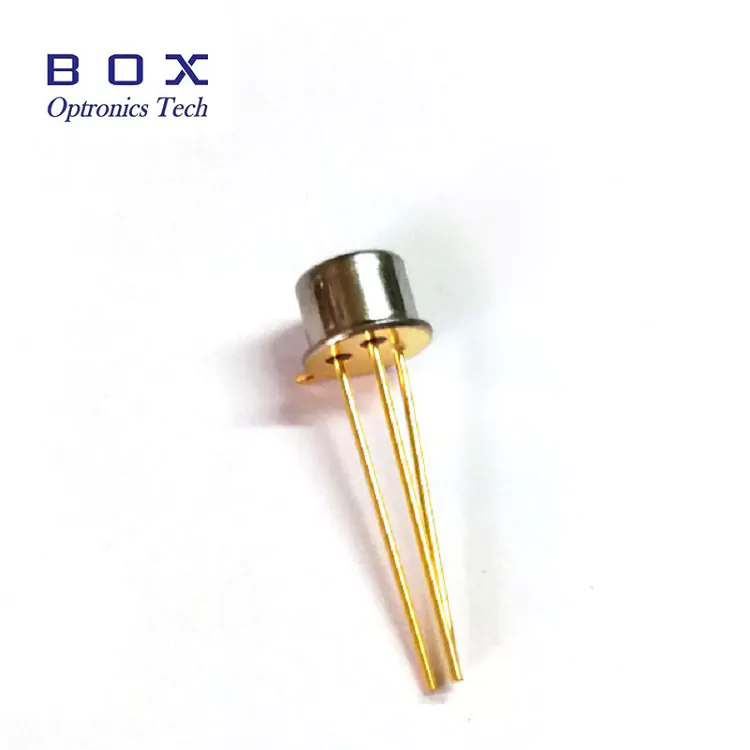

Η φωτοδίοδος PIN InGaAs 1 mm (Μοντέλο BPD-1STO46B-FW) από την Box Optronics είναι ένας φωτοανιχνευτής InGaAs υψηλής απόδοσης σχεδιασμένος για εφαρμογές ανίχνευσης εγγύς υπέρυθρου (NIR). Διαθέτοντας δομή διόδου PIN, μετατρέπει την προσπίπτουσα οπτική ισχύ στην περιοχή μήκους κύματος 900–1650 nm σε αναλογικό φωτορεύμα με υψηλή γραμμικότητα και ευαισθησία. Διαθέτει ενεργή περιοχή διαμέτρου 1mm. Συσκευασμένη σε ερμητικό μεταλλικό κουτί TO46 με επίπεδο οπτικό παράθυρο, η φωτοδίοδος είναι μηχανικά στιβαρή, εξασφαλίζοντας σταθερή απόδοση σε απαιτητικές βιομηχανικές και εργαστηριακές συνθήκες. Αυτά τα χαρακτηριστικά το καθιστούν εξαιρετική επιλογή για παρακολούθηση οπτικής ισχύος, μέτρηση δοκιμής οπτικών ινών, ανίχνευση λέιζερ και φασματοσκοπία NIR.

Βασικά Χαρακτηριστικά-1mm InGaAs PIN Photodiode TO46

• Διάμετρος ενεργής περιοχής: 1 mm για αποτελεσματική συλλογή φωτός

• Ευρύ εύρος φασματικής απόκρισης: 900 nm έως 1650 nm

• Υψηλή απόκριση: 0,9A/W τυπική στα 1310nm, 0,95A/W στα 1550nm

• Υπερβολικά χαμηλό σκοτεινό ρεύμα, χαμηλή χωρητικότητα διασταύρωσης

• Υψηλή αξιοπιστία και μακροπρόθεσμη σταθερότητα

• Μεταλλική συσκευασία επίπεδης παραθύρου Hermetic TO46

• Τυπική διαμόρφωση TO-CAN για εύκολη τοποθέτηση

Τυπικές εφαρμογές-1mm InGaAs PIN Photodiode TO46

• Μετρητές οπτικής ισχύος και μονάδες παρακολούθησης οπτικής ισχύος

• Εξοπλισμός δοκιμών και μέτρησης οπτικών ινών

• Ανίχνευση οπτικού σήματος και παρακολούθηση ισχύος σε συστήματα τηλεπικοινωνιών

• Φασματοσκοπία εγγύς υπέρυθρου (NIR) και αναλυτικά όργανα

• Συστήματα παρακολούθησης και ελέγχου ισχύος λέιζερ

• Βαθμονόμηση και χαρακτηρισμός οπτικού εξασθενητή

• Έρευνα και ανάπτυξη σε εργαστήρια φωτονικής

• Ενσωμάτωση οπτικών μονάδων και ανάπτυξη φωτονικών υποσυστημάτων

Τεχνικές προδιαγραφές-1mm InGaAs PIN Photodiode TO46

Απόλυτες μέγιστες αξιολογήσεις (TC = 25°C)

Ηλεκτρο-οπτικά χαρακτηριστικά (TC = 25°C)

Λεπτομέρειες προϊόντος-1mm InGaAs PIN Photodiode TO46

Τι είναι μια φωτοδίοδος PIN InGaAs;

Μια φωτοδίοδος PIN InGaAs είναι ένας ανιχνευτής ημιαγωγών υψηλής ευαισθησίας που έχει σχεδιαστεί για οπτική ανίχνευση κοντά στο υπέρυθρο (NIR). Βασισμένο σε μια δομή ημιαγωγού P-I-N, μετατρέπει τα προσπίπτοντα φωτόνια σε φωτορεύμα με εξαιρετική γραμμικότητα και σταθερότητα.

Λειτουργώντας από 900nm έως 1700nm, οι φωτοδίοδοι InGaAs παρέχουν υψηλή απόκριση στις ζώνες οπτικής επικοινωνίας και στην περιοχή SWIR, καθιστώντας τις κατάλληλες για δοκιμές οπτικών ινών, παρακολούθηση οπτικής ισχύος, φασματοσκοπία και εφαρμογές ανίχνευσης.

Η ενεργή περιοχή 1 mm προσφέρει βελτιωμένη ικανότητα συλλογής φωτός και βελτιωμένη ανοχή σύζευξης, παρέχοντας εξαιρετική ισορροπία μεταξύ ευαισθησίας, ευελιξίας ευθυγράμμισης και ταχύτητας ανίχνευσης.

Χαρακτηριστικά απόδοσης-1mm InGaAs PIN Photodiode TO46

• Υψηλή απόκριση και κβαντική απόδοση

• Εξαιρετικά χαμηλό σκοτεινό ρεύμα

• Χαμηλή χωρητικότητα και γρήγορη απόκριση

• Ευρεία φασματική κάλυψη

• Πακέτο Hermic TO46

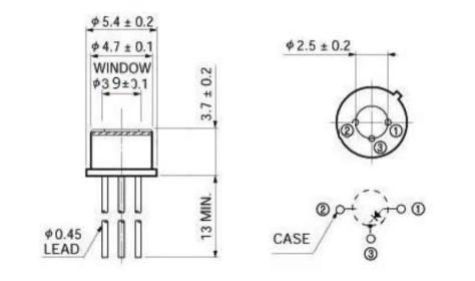

Διαστάσεις συσκευασίας και ορισμός καρφίτσας-1mm InGaAs PIN Photodiode TO46

Τύπος συσκευασίας: TO46 Ερμητικό μεταλλικό κουτί, επίπεδο παράθυρο (TO-CAN 3 ακίδων)

Διάμετρος δοχείου: φ5,4 ± 0,2 mm (εξωτερικό), φ4,7 ± 0,1 mm (εσωτερικό)

Διάμετρος παραθύρου:φ3,9 ± 0,1mm

Διαμόρφωση καρφίτσας (κάτω όψη): Καρφίτσα 1 = άνοδος (πλευρά P), καρφίτσα 2 = θήκη (GND), καρφίτσα 3 = Κάθοδος (πλευρά N)

Πληροφορίες Παραγγελίας

Μοντέλο Ονοματολογία

BPD - X X TO XX - X - X

Παράδειγμα: BPD-1STO46B-FW

Φύλλο δεδομένων-1mm InGaAs PIN Photodiode TO46

Φύλλο δεδομένων

Χρόνος ανοχής

• Τυπικές μονάδες (μοντέλα σε απόθεμα): 3~5 εργάσιμες ημέρες

• Τυπική παραγωγή: 10~15 εργάσιμες ημέρες

• Παραγγελίες όγκου: Επικοινωνήστε για το χρονοδιάγραμμα παραγωγής

• Διεθνής αποστολή: ~5 εργάσιμες ημέρες (DHL/UPS/FedEx express)

• Ταχεία υπηρεσία: Διατίθεται κατόπιν αιτήματος

Σημειώσεις λειτουργίας και χειρισμός-1mm InGaAs PIN Photodiode TO46

• Οι φωτοδίοδοι είναι συσκευές ευαίσθητες στην ηλεκτροστατική εκκένωση (ESD) — να χρησιμοποιείτε πάντα την κατάλληλη προστασία ESD

• Αποφύγετε να αγγίζετε απευθείας τα καλώδια με γυμνά δάχτυλα για να αποφύγετε μόλυνση και βλάβη από ESD

• Αποθηκεύστε τις αχρησιμοποίητες συσκευές σε συσκευασία που είναι ασφαλής για ESD ή αγώγιμους δίσκους για να αποφύγετε ζημιές από ηλεκτροστατική εκκένωση
