Ενισχυτής ενισχυτής ινών C-band με Έρβιο

Πίνακας περιεχομένων

1. Εισαγωγή του Ενισχυτής ενισχυτής ινών C-band με Έρβιο

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμή

9. Χρόνος παράδοσης

10. Βήματα λειτουργίας

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Οι ενισχυτές ενισχυτών ινών C-band με Erbium είναι σχεδιασμένο για εφαρμογές στην οπτική επικοινωνία, ανίχνευση οπτικών ινών, CATV, και εργαστηριακή έρευνα. Διαθέτουν μεγάλο εύρος μήκους κύματος, υψηλή ισχύ και χαμηλό θόρυβο, με τρόπους λειτουργίας ACC και APC. Σειριακή θύρα επικοινωνίας και παρέχεται καλώδιο τροφοδοσίας για λειτουργία plug-and-play. Οι εντολές είναι διατίθεται για εύκολη ενσωμάτωση σε συστήματα πελατών. Πολλαπλή ισχύς εξόδου είναι διαθέσιμες ρυθμίσεις από 15 έως 26 dBm, με μία λειτουργία και Επιλογές ινών διατήρησης πόλωσης. Περιλαμβάνεται εγγύηση ενός έτους. Πότε χρησιμοποιώντας αυτές τις μονάδες, βεβαιωθείτε ότι η ακραία όψη της ίνας είναι καθαρή, προσέξτε το λέιζερ περιορισμούς εισόδου και λάβετε τις απαραίτητες προφυλάξεις ασφαλείας λέιζερ.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Ευρύ φάσμα μήκους κύματος;

● Ψηλά Ισχύς εξόδου?

● Χαμηλό θόρυβο?

● DB9 Γυναικεία (RS232) επικοινωνίες για εύκολη ενσωμάτωση.

1. Εφαρμογές προϊόντων-Γ-band Ενισχυτής ενισχυτής ινών με πρόσμειξη ερβίου

● Οπτικό επικοινωνία οπτικών ινών.

● Οπτικό αισθητήρας ινών?

● Ίνα λέιζερ.

Προϊόν Λεπτομέρειες

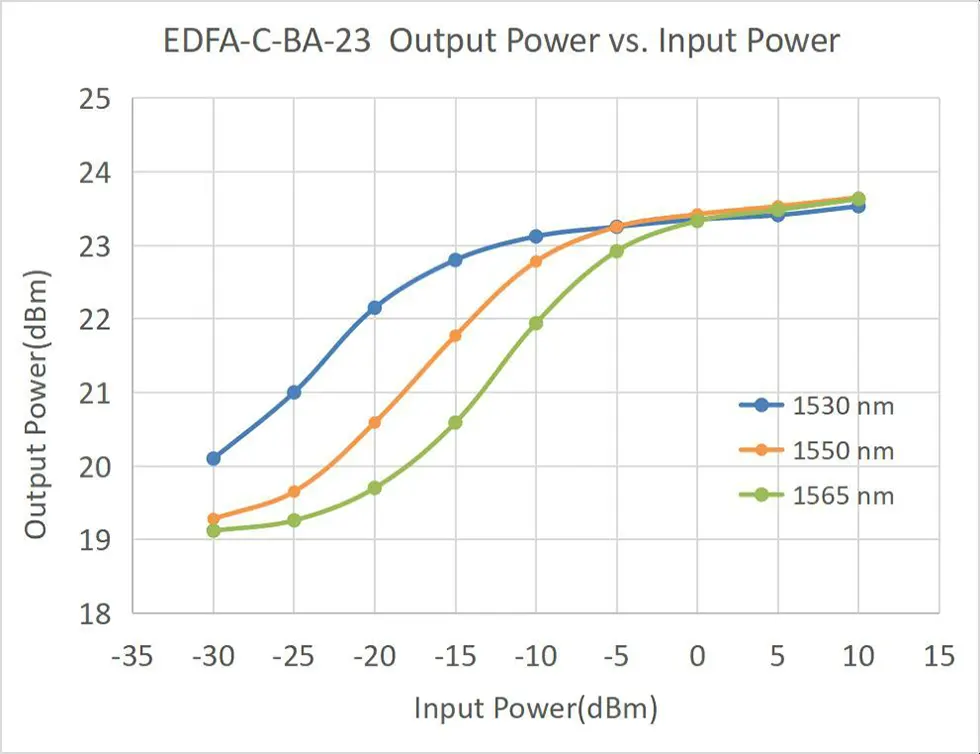

● Τυπική χαρακτηριστική καμπύλη

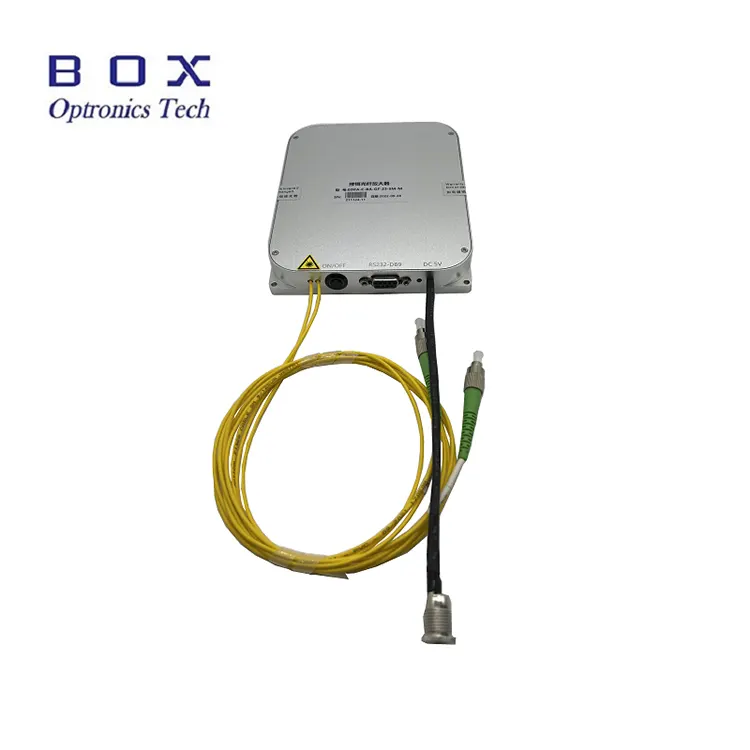

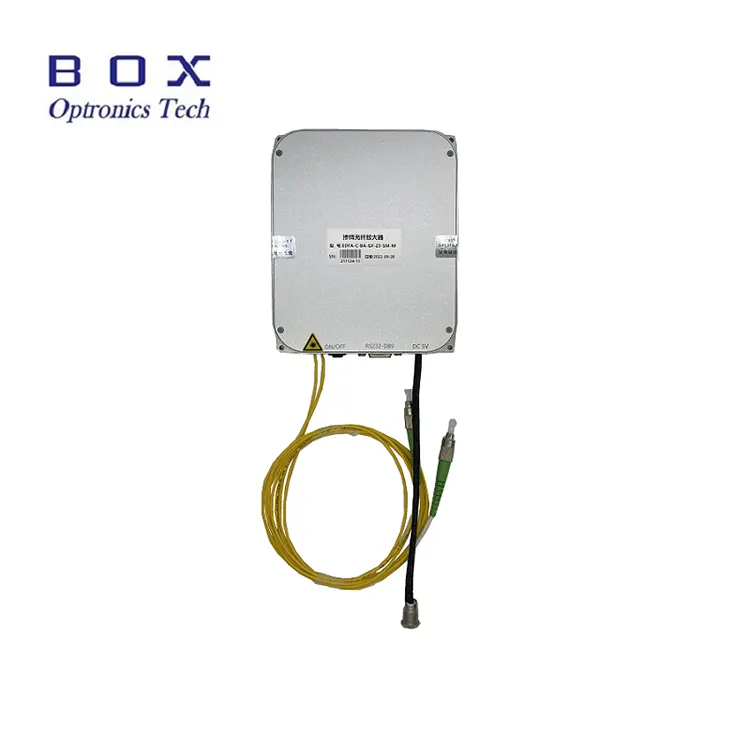

● Βασικά αξεσουάρ

Παραγγελία πληροφορίες

π.χ.: EDFA-C-BA-23-SM-M

(Πληροφορίες παραγγελίας: Ενισχυτής Fiber Booster με πρόσμειξη C-band Erbium, ισχύς εξόδου 23dB, με SMF-28efiber, πακέτο μονάδων).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10-15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν σε απόθεμα, θα είναι πιο γρήγορο αποσταλεί.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Βήματα

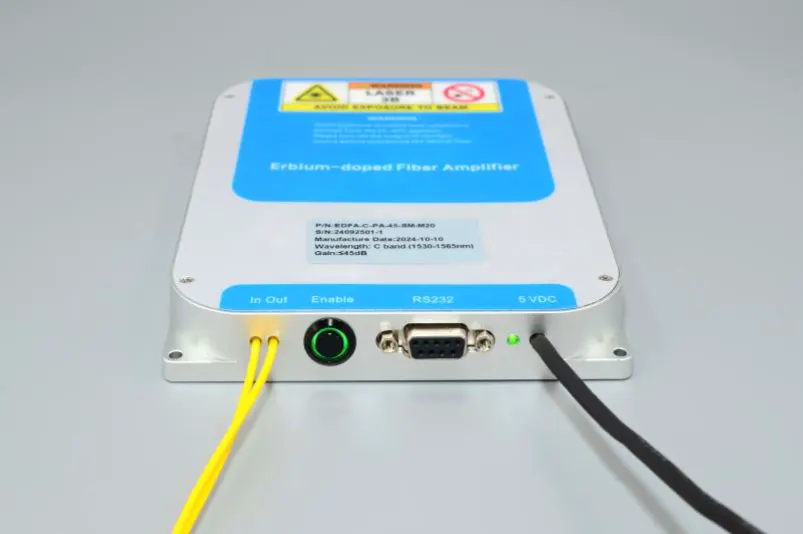

Βήμα 1. Εμφάνιση: Η μπροστινή πλευρά του EDFA είναι διαδοχικά εξοπλισμένο με οπτικές ίνες εισόδου και εξόδου, α διακόπτης ενεργοποίησης εξόδου οπτικής ενίσχυσης, επικοινωνία κεντρικού υπολογιστή διεπαφή (προεπιλογή RS232 DB9), μια ενδεικτική λυχνία τροφοδοσίας και ένα καλώδιο τροφοδοσίας (προεπιλογή DC 5V).

Βήμα 2. Τροφοδοτικό: Η ισχύς Η θύρα είναι η προεπιλεγμένη ισχύς DC5,5×2,1 mm διασύνδεση και ένας αντίστοιχος μετασχηματιστής DC5V DC θα παρέχεται όταν το προϊόν φεύγει από το εργοστάσιο. Η μέθοδος σύνδεσης μεταξύ του μετασχηματιστή ρεύματος και η μονάδα EDFA φαίνεται στο παρακάτω σχήμα. Βεβαιωθείτε ότι χρησιμοποιείτε το γνήσιο αντίστοιχο τροφοδοτικό. Η χρήση ακατάλληλου μετασχηματιστή ρεύματος θα να προκαλέσει την αποτυχία του EDFA να λειτουργήσει σωστά ή να προκαλέσει βλάβη στο EDFA. Ένα σχήμα U Η γραμμή τροφοδοσίας σύνδεσης μπορεί επίσης να παρέχεται για τους χρήστες να συνδεθούν στο α τροφοδοτικό μεταγωγής, αλλά θα πρέπει να προταθεί εκ των προτέρων κατά την προμήθεια.

Βήμα 3. Σύνδεση Fiber Jumpers: Ανοίξτε το καπάκι σκόνης του συνδέσμου οπτικών ινών, ελέγξτε την ακραία όψη της ίνας και επιβεβαιώστε ότι δεν υπάρχει ρύπανση και ζημιά πριν συνδέσετε άλλο οπτικό συσκευές ινών ή εξοπλισμός δοκιμών. Για την ίνα εξόδου του EDFA υψηλής ισχύος μοντέλο, συνιστάται η χρήση της μεθόδου σύντηξης για σύνδεση.

Setp4. Διάχυση θερμότητας: Αυτό Η μονάδα ενισχυτή ινών με πρόσμειξη ερβίου παράγει μια συγκεκριμένη ποσότητα θερμότητας. Το Η κάτω επιφάνεια του ενισχυτή (η πλευρά χωρίς κείμενο) πρέπει να είναι κοντά επαφή με την ψύκτρα, το πτερύγιο απαγωγής θερμότητας ή τη μεταλλική επιφάνεια στο κάτω μέρος του πλαισίου του χρήστη. Συνιστάται να επιτευχθεί κατάλληλη ψύξη αέρα ένα καλό αποτέλεσμα απαγωγής θερμότητας. Το συνιστώμενο βέλτιστο περιβάλλον εργασίας η θερμοκρασία είναι -5 ~ +35℃. Όταν το θερμοκρασία περιβάλλοντος υπερβαίνει τους 50℃, το ο ενισχυτής σε κατάσταση αναμονής δεν θα ξεκινήσει. Όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 55℃, το Ο ενισχυτής σε κατάσταση λειτουργίας θα σταματήσει αυτόματα την έξοδο λέιζερ και θα εισέλθει κατάσταση αναμονής για αυτοπροστασία. Όταν η θερμοκρασία περιβάλλοντος πέσει στους 50℃, ο ενισχυτής θα συνεχίσει αυτόματα την έξοδο.

Βήμα 5. Οπτική ισχύς εισόδου: Αυτός ο ενισχυτής ινών με πρόσμειξη ερβίου δεν έχει όριο απαίτηση για την ισχύ οπτικού σήματος εισόδου. Όταν η μέση ισχύς του Το οπτικό σήμα εισόδου μειώνεται σε σχεδόν μηδενική ισχύ, ο ενισχυτής θα παραμείνει διατηρήσει την κατάσταση λειτουργίας και η θύρα εξόδου θα έχει αυθόρμητη εκπομπή εξόδου. Ωστόσο, για να αποκτήσετε ένα πιο ιδανικό εφέ ενίσχυσης και σήματος προς θόρυβο αναλογία, συνιστάται ο έλεγχος της οπτικής ισχύος εισόδου εντός της ισχύος εύρος που περιγράφεται στο φύλλο δοκιμής ή στις προδιαγραφές του προϊόντος.

Βήμα 6. Έλεγχος κεντρικού υπολογιστή: Αυτός ο ενισχυτής είναι ένα αρθρωτό προϊόν και χρειάζεται να συνδυαστεί με αποκλειστικό λογισμικό κεντρικού υπολογιστή για προσαρμογή και παρακολούθηση κατάσταση λειτουργίας και παραμέτρους λειτουργίας του EDFA. Οι ανάγκες του υπολογιστή του χρήστη για να εγκαταστήσετε το πρόγραμμα οδήγησης σειριακής θύρας USB-232 και τον κεντρικό υπολογιστή EDFA λογισμικό ελέγχου που παρέχεται από την εταιρεία μας. Το πρόγραμμα οδήγησης σειριακής θύρας USB-232 Το πρόγραμμα πρέπει να εγκατασταθεί, διαφορετικά το λογισμικό του κεντρικού υπολογιστή δεν μπορεί να συνδεθεί και επικοινωνήστε κανονικά με τη μονάδα EDFA. Θα πρέπει να σημειωθεί ότι η Το πρόγραμμα προγράμματος οδήγησης σειριακής θύρας USB-232 θα πρέπει να είναι συμβατό με το πραγματικό USB-232 χρησιμοποιημένο καλώδιο σειριακής θύρας. Ο αριθμός έκδοσης λογισμικού του κεντρικού υπολογιστή EDFA το λογισμικό θα πρέπει να είναι συνεπές με τον αριθμό έκδοσης λογισμικού που έχει καταγραφεί στο φύλλο δοκιμής προϊόντος.

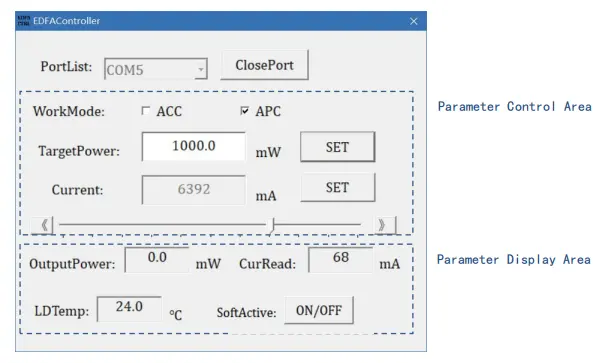

Βήμα 7. Διεπαφή λογισμικού κεντρικού υπολογιστή: Οι πληροφορίες που μπορούν να εμφανιστούν από το λογισμικό του κεντρικού υπολογιστή περιλαμβάνουν ο τρόπος λειτουργίας του ενισχυτή, η τιμή στόχου οπτικής ισχύος εξόδου, το λέιζερ αντλίας τρέχουσα τιμή στόχου και κατάσταση παρακολούθησης θερμοκρασίας.

Βήμα 8. Ειδική λειτουργία: Μετά ξεκινώντας το λογισμικό του κεντρικού υπολογιστή, επιλέξτε πρώτα τη σωστή σειριακή θύρα αριθμός στη σειρά σειριακών θυρών PortList, κάντε κλικ στο κουμπί OpenPort για να ανοίξει τη σειριακή θύρα. Αυτή τη στιγμή, θα εμφανιστούν τα παράθυρα Τρέχουσα ανάγνωση και LDTemp το ρεύμα λειτουργίας και τη θερμοκρασία της αντλίας της μονάδας. Εισαγάγετε τον στόχο τιμή οπτικής ισχύος στο παράθυρο TargetPower και κάντε κλικ στο κουμπί SET. Πότε ο διακόπτης κουμπιών της μονάδας EDFA και ο διακόπτης κουμπιού SoftActive στο Το λογισμικό είναι και τα δύο ενεργοποιημένα, η ρύθμιση τίθεται σε ισχύ και το EDFA έχει οπτικό ισχύς εξόδου.

Βήμα 9. Λειτουργία ελέγχου: Το τυπικό μοντέλο αυτού του ενισχυτή ινών υποστηρίζει δύο τρόπους λειτουργίας, αυτόματο έλεγχο ρεύματος λειτουργία (λειτουργία ACC) και λειτουργία αυτόματου ελέγχου ισχύος (λειτουργία APC). Μπορείτε να αλλάξετε μεταξύ αυτών των δύο τρόπων εργασίας μέσω της επιλογής WorkMode. Κατά την εναλλαγή, Παρακαλούμε σημειώστε ότι πρώτα πρέπει να απενεργοποιήσετε τον διακόπτη Active button. (* Κάποιος ενισχυτής τα μοντέλα υποστηρίζουν μόνο τη λειτουργία ACC, όπως το EDFA-C-PA). Στη λειτουργία ACC, εισαγάγετε την αντλία τρέχουσα τιμή στο παράθυρο Τρέχον και κάντε κλικ στο κουμπί SET ή σύρετε απευθείας το αριστερό και το δεξί ρυθμιστικό για να ορίσετε την τιμή ρεύματος της αντλίας. Στη λειτουργία APC, εισαγάγετε την τιμή στόχου οπτικής ισχύος στο παράθυρο TargetPower και κάντε κλικ στο SET κουμπί.

Βήμα 10. Ενεργοποίηση εξόδου: Όταν το Ενεργοποιήστε το διακόπτη κουμπιού στο μπροστινό μέρος της μονάδας και το κουμπί SoftActive ο διακόπτης του λογισμικού είναι και οι δύο ενεργοποιημένοι, η ρύθμιση τίθεται σε ισχύ και η Ο ενισχυτής έχει έξοδο λέιζερ και η ενδεικτική λυχνία LASER είναι αναμμένη. Το ON/OFF το κουμπί θα εμφανιστεί με κόκκινο χρώμα. Η ισχύς εξόδου στην παρακολούθηση παραμέτρων Η περιοχή δείχνει την τρέχουσα πραγματική οπτική ισχύ εξόδου, το CurRead δείχνει το ρεύμα ρεύμα αντλίας και η LDTemp δείχνει την εσωτερική θερμοκρασία.

Βήμα 11. Τερματισμός: Πρώτα απενεργοποιήστε το Διακόπτης με κουμπί ON/OFF στο πλάι του ενισχυτή και το κουμπί SoftActive ενεργοποιήστε το λογισμικό, κάντε κλικ στο ClosePort για να κλείσετε τη σειριακή θύρα και μετά κλείστε το λογισμικό.

Βήμα 12. Παράμετρος Μνήμη: Η λειτουργία και οι παράμετροι που ορίζονται από το λογισμικό ελέγχου θα αποθηκευτούν αυτόματα μέσα στο Μονάδα EDFA και έχουν τη λειτουργία της μνήμης απενεργοποίησης. Αν δεν υπάρχει ανάγκη τροποποιήσετε τις παραμέτρους EDFA, δεν είναι απαραίτητο να συνδεθείτε στον κεντρικό υπολογιστή όταν το χρησιμοποιείτε ξανά.

Σημειώσεις λειτουργίας και Συντήρηση

● Κατά την εκκίνηση, επιβεβαιώστε πρώτα ότι ο διακόπτης λειτουργίας και ο διακόπτης κλειδιού απενεργοποιούνται και, στη συνέχεια, συνδέστε το τροφοδοτικό. Κατά την απενεργοποίηση, πρώτα απενεργοποιήστε τον διακόπτη του κλειδιού και, στη συνέχεια, αποσυνδέστε την παροχή ρεύματος μετά την έξοδο η ενδεικτική λυχνία σβήνει. Μην διακόπτετε απευθείας την παροχή ρεύματος όταν Το EDFA λειτουργεί.

● Δεν συνιστάται η συχνή εισαγωγή και αποσύνδεση της εξόδου συνδετήρες ινών για την αποφυγή μόλυνσης από σκόνη, η οποία μπορεί να οδηγήσει σε αύξηση απώλεια εισαγωγής ή κάψιμο της ακραίας όψης του συνδετήρα ινών.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με α ανιχνευτής τελικής όψης ινών πριν από τη σύνδεση. Να συνδέετε/αποσυνδέετε πάντα τις ίνες χωρίς ρεύμα για να αποφευχθεί το κάψιμο στο άκρο του προσώπου. Οι σύνδεσμοι οπτικών ινών πρέπει να είναι καλυμμένο με καπάκια σκόνης.

● Εάν η ίνα εξόδου πρέπει να συνδεθεί με άλλη ίνα, είναι συνιστάται η χρήση ματιστή σύντηξης.

● Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. κατάστημα σε ξηρό μέρος.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
