Ενισχυτής ενισχυτής ινών Micro-Module C-band με πρόσμειξη Erbium

Πίνακας περιεχομένων

1. Εισαγωγή του Ενισχυτής ενισχυτής ινών Micro-Module C-band με πρόσμειξη Erbium

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων

8. Όροι προσφοράς και πληρωμή

9. Χρόνος παράδοσης

10. Βήματα λειτουργίας

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

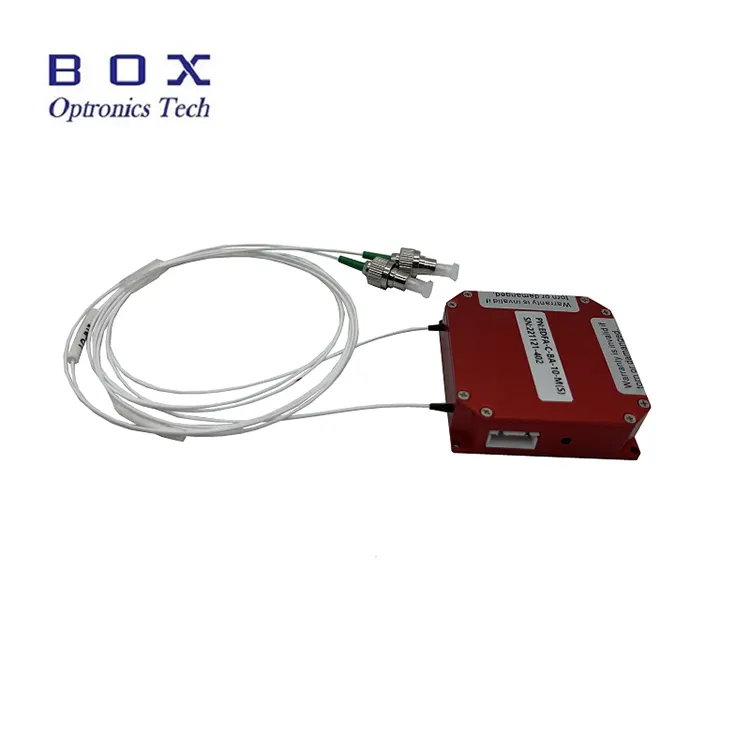

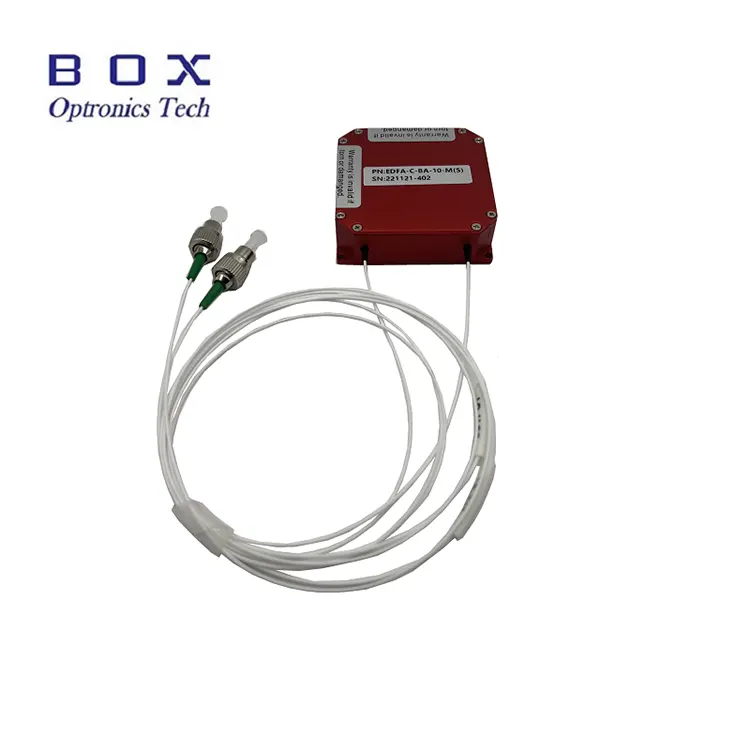

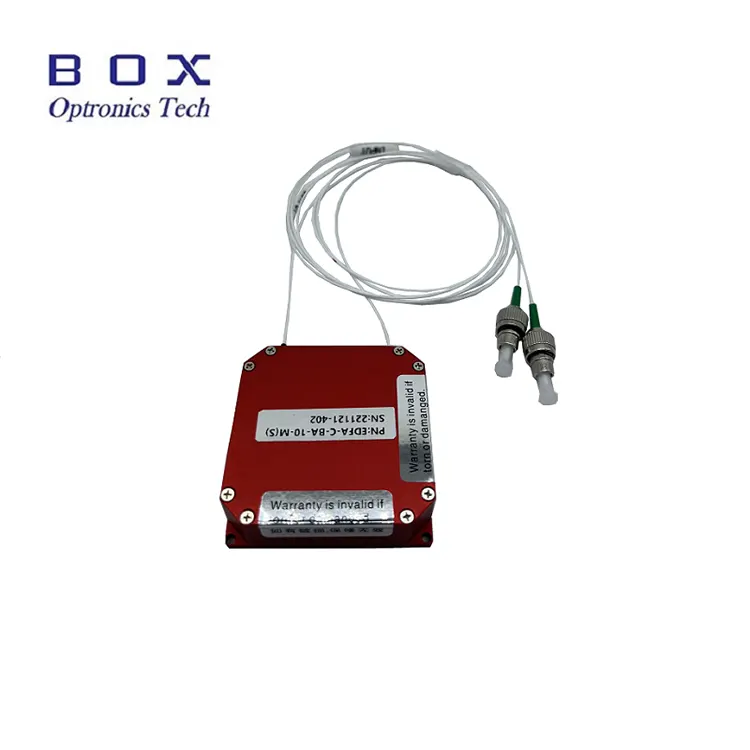

Micro-Module C-band ενισχυτικό ινών με πρόσμειξη Erbium Οι ενισχυτές έχουν σχεδιαστεί για εφαρμογές σε περιορισμένους χώρους. Οι διαστάσεις είναι 50(W)×50(D)×15(H)mm ή 45(W)×65(D)×10(H)mm προαιρετικά. Μπορούν να είναι χρησιμοποιείται για την ενίσχυση ισχύος των σημάτων λέιζερ στη ζώνη C 1530~1565nm εύρος μήκους κύματος. Διαθέτουν υψηλή ισχύ 10/13/17/20/23 dBm και χαμηλό θόρυβο. Α Η σειριακή θύρα επικοινωνίας και το καλώδιο τροφοδοσίας παρέχονται για τη λειτουργία του υπολογιστή. Πότε χρησιμοποιώντας αυτές τις μονάδες, βεβαιωθείτε ότι η ακραία όψη της ίνας είναι καθαρή, προσέξτε το λέιζερ περιορισμούς εισόδου και λάβετε τις απαραίτητες προφυλάξεις ασφαλείας λέιζερ.

Προϊόν Προδιαγραφές

Προϊόν Χαρακτηριστικά

● Ευρεία περιοχή μήκους κύματος-1530~1565nm.

● Υπομινιατούρα σχεδιασμός?

● Χαμηλό θόρυβο <5dB;

● Λειτουργία ελέγχου RS232/TTL.

Προϊόν Εφαρμογές

● Οπτικό επικοινωνία οπτικών ινών.

● Οπτικό αισθητήρας ινών?

● Ίνα λέιζερ.

Προϊόν Λεπτομέρειες

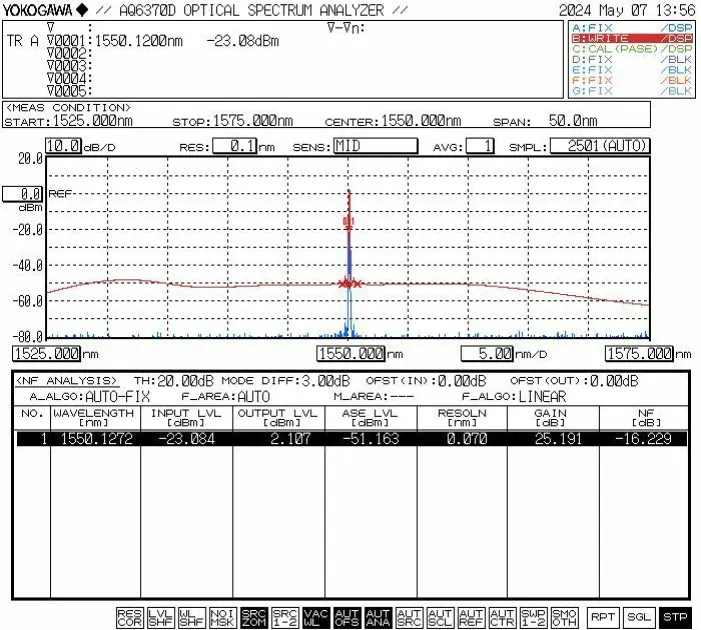

● Τυπική χαρακτηριστική καμπύλη

● Ορισμός ακίδας επικοινωνίας (από αριστερά προς τα δεξιά: 1 έως 4):

Το επίπεδο επικοινωνίας συμμορφώνεται με τα πρότυπα TTL. Ένα TTL-RS232 απαιτείται μετατροπή επιπέδου για σύνδεση σε υπολογιστή.

Πληροφορίες παραγγελίας

π.χ.: EDFA-BA-C-23-SM-MIC

(Πληροφορίες παραγγελίας: Micro-Module C-band Erbium-Doped Ενισχυτής Fiber Booster, ισχύς εξόδου 23dB, με SMF-28efiber, πακέτο μονάδων).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10-15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν σε απόθεμα, θα είναι πιο γρήγορο αποσταλεί.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Βήματα

Βήμα 1. Αποσυσκευασία και συναρμολόγηση

Ελέγξτε ότι όλα τα εξαρτήματα είναι πλήρη πριν από τη συναρμολόγηση.

Βήμα 2. Σύνδεση τροφοδοτικού και ινών Μπαλώματα

Συνδέστε το τροφοδοτικό. συνδέστε το φως σήματος στην είσοδο

Βήμα 3. Ενεργοποίηση του Ενισχυτή

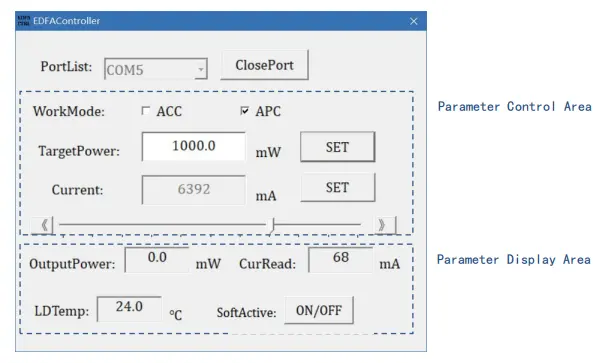

Ενεργοποιήστε την ισχύ του ενισχυτή. Σημείωση: Το ρεύμα και το κέρδος λειτουργίας Οι τιμές είναι οι παράμετροι που ορίζονται από τον κεντρικό υπολογιστή κατά τον τελευταίο τερματισμό λειτουργίας και μπορεί να τροποποιηθεί μέσω λογισμικού εάν χρειάζεται. Απαγορεύεται αυστηρά η σύνδεση ή αποσυνδέστε τους συνδέσμους ινών ενώ λειτουργεί το λέιζερ.

Setp4.Shutdown

Αποσυνδέστε το καλώδιο τροφοδοσίας μετά τη χρήση.

Σημειώσεις λειτουργίας και Συντήρηση

● Μην διακόπτετε απευθείας την παροχή ρεύματος ενώ ο ενισχυτής βρίσκεται σε λειτουργία λειτουργούν.

● Διατηρήστε τους συνδέσμους ινών απαλλαγμένους από σκόνη για να αποτρέψετε την καύση της ίνας ακραία επιφάνεια σύνδεσης. Καθαρίστε τον σύνδεσμο ινών με χαρτί φακού χωρίς σκόνη πριν σύνδεση, επιθεωρήστε το με ένα ινώδες επιθεωρητή τελικής όψης και συνδέστε το μέσω φλάντζας μόνο αφού επιβεβαιώσετε την καθαριότητα. Διαφορετικά, η ακραία όψη του συνδετήρα ινών μπορεί να να καεί όταν το λέιζερ είναι ενεργοποιημένο. Εξασφαλίστε λειτουργία χωρίς λέιζερ όταν φλάντζες σύνδεσης και τοποθετήστε τα καλύμματα σκόνης από ίνες όταν δεν τα χρησιμοποιείτε.

● Διατηρήστε τον εξοπλισμό στεγνό και φυλάξτε τον σε στεγνό μέρος.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
