Προενισχυτής ινών με πρόσμειξη με Erbium C-band

Πίνακας περιεχομένων

1. Εισαγωγή του Προενισχυτής ινών με πρόσμειξη με Erbium C-band

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμή

9. Χρόνος παράδοσης

10. Βήματα λειτουργίας

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Έχουν σχεδιαστεί προενισχυτές ινών με πρόσμειξη Erbium C-band για να βελτιώσετε την ευαισθησία πριν από τον οπτικό δέκτη. Ο προενισχυτής είναι χρησιμοποιείται ειδικά για την ενίσχυση μικρών οπτικών σημάτων στην περιοχή των -45~25dbm. Το τυπικό κέρδος ενός μικρού σήματος είναι τόσο υψηλό όσο 35~45dB, και το ο θόρυβος είναι μικρότερος από 4,5dB. Μπορούν να χρησιμοποιηθούν για την ενίσχυση ισχύος του λέιζερ σήματα στην περιοχή μήκους κύματος της ζώνης C 1530~1565nm. Αυτόματο ρεύμα Λειτουργία ελέγχου (ACC). Παρέχονται εντολές και λογισμικό ελέγχου για υπολογιστή λειτουργία.

Προϊόν Προδιαγραφές

Προϊόν Χαρακτηριστικά

● Ευρεία περιοχή μήκους κύματος-1530~1565nm.

● Χαμηλό θόρυβο <4,5dB;

● Διασύνδεση επικοινωνίας οθόνης αφής/DB9 Female(RS232) για εύκολη λειτουργία.

Προϊόν Εφαρμογές

● Οπτικό επικοινωνία οπτικών ινών.

● Οπτικό αισθητήρας ινών?

● Ίνα λέιζερ.

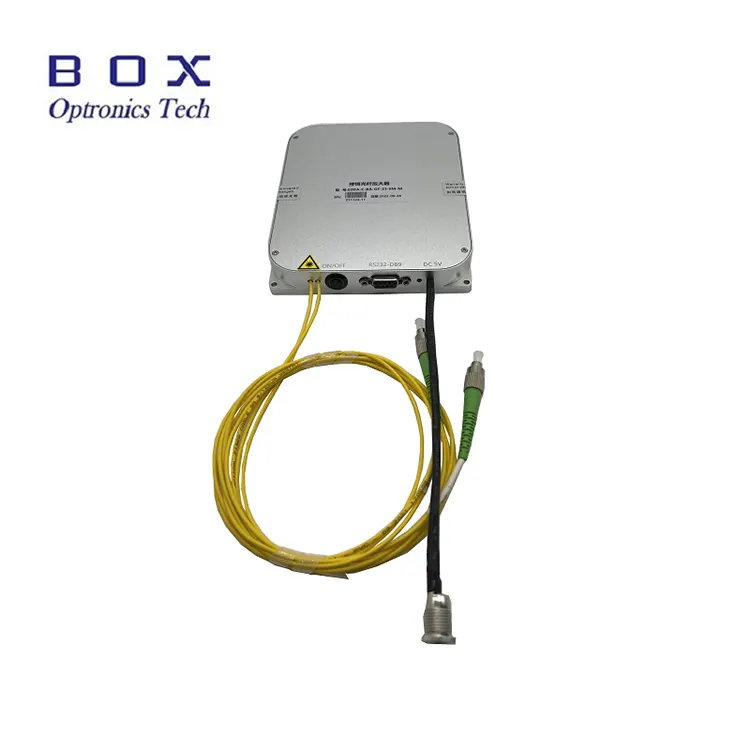

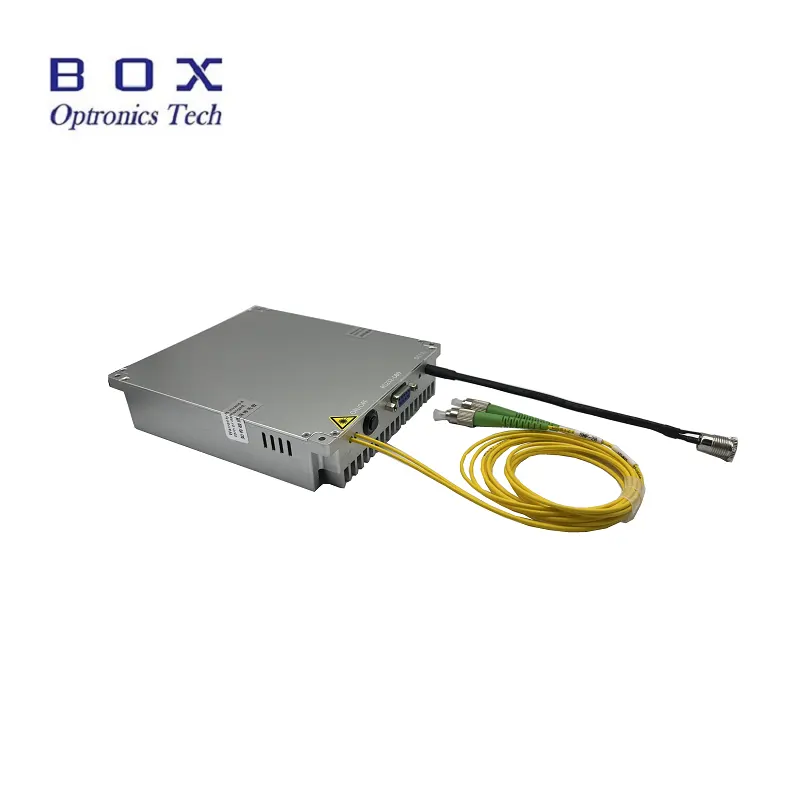

Προϊόν Λεπτομέρειες

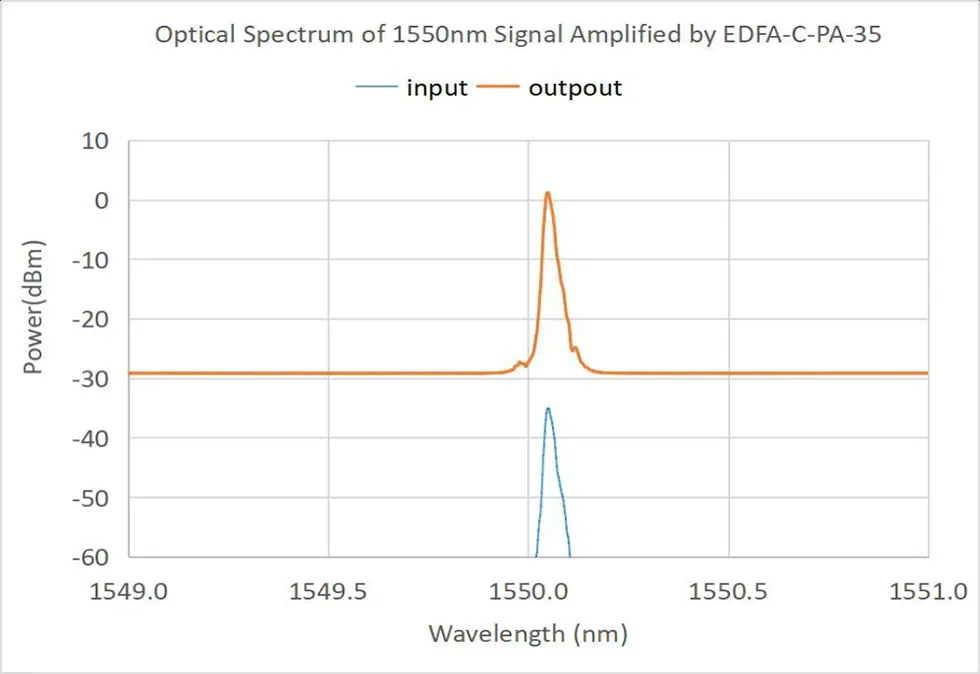

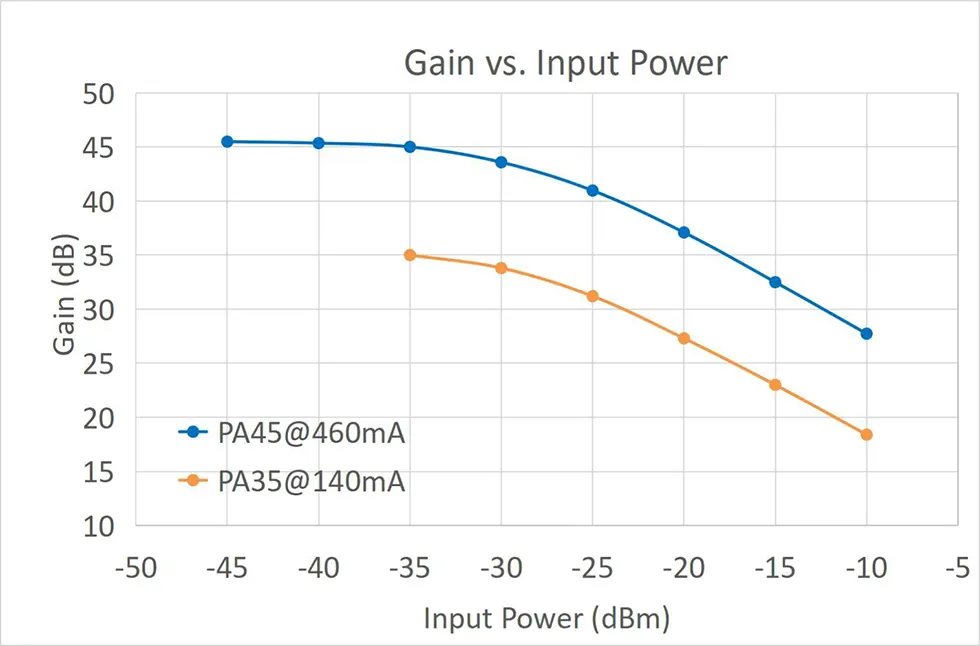

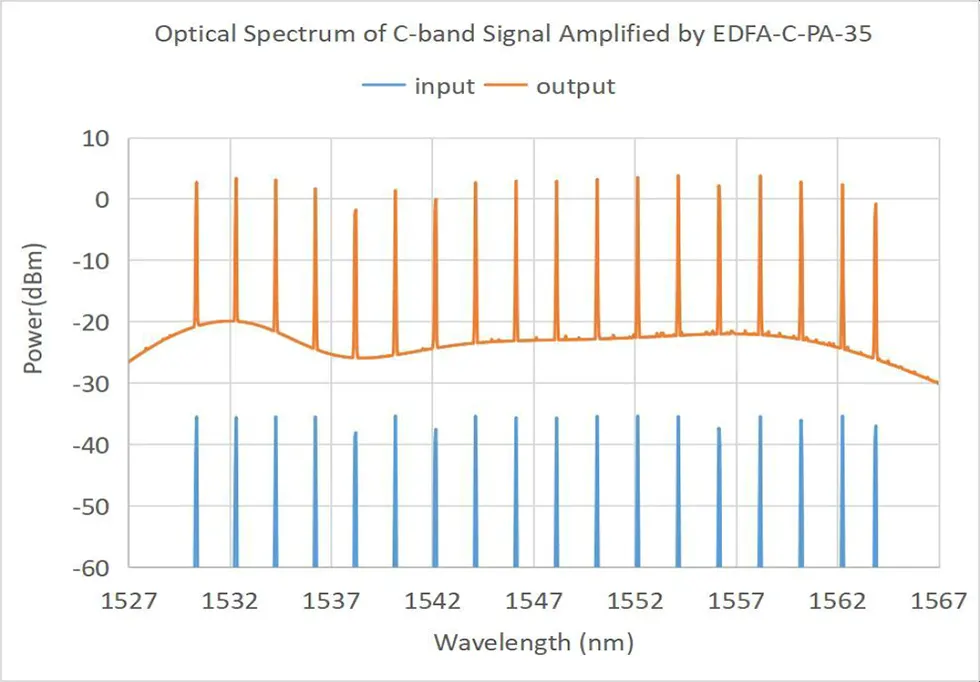

● Τυπική χαρακτηριστική καμπύλη

Πληροφορίες παραγγελίας

π.χ.: EDFA-PA-C-35-SM-M

(Πληροφορίες παραγγελίας: Ίνα εμπλουτισμένα με Erbium-band Προενισχυτής, μικρό κέρδος σήματος 35dBms, με SMF-28efiber, πακέτο μονάδας).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και φύλλο δοκιμής

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10-15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν σε απόθεμα, θα είναι πιο γρήγορο αποσταλεί.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Βήματα

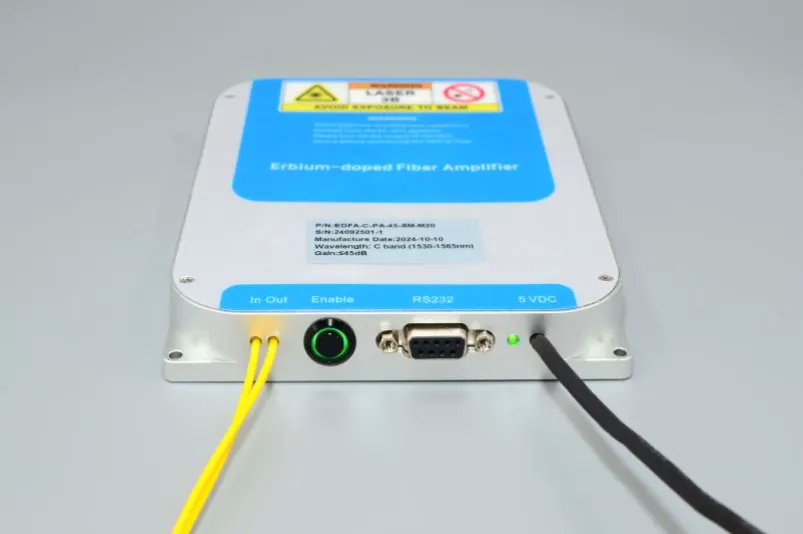

Βήμα 1. Εμφάνιση: Η μπροστινή πλευρά του EDFA είναι διαδοχικά εξοπλισμένο με οπτικές ίνες εισόδου και εξόδου, α διακόπτης ενεργοποίησης εξόδου οπτικής ενίσχυσης, επικοινωνία κεντρικού υπολογιστή διεπαφή (προεπιλογή RS232 DB9), μια ενδεικτική λυχνία τροφοδοσίας και ένα καλώδιο τροφοδοσίας (προεπιλογή DC 5V).

Βήμα 2. Τροφοδοτικό: Η ισχύς Η θύρα είναι η προεπιλεγμένη ισχύς DC5,5×2,1 mm διασύνδεση και ένας αντίστοιχος μετασχηματιστής DC5V DC θα παρέχεται όταν το προϊόν φεύγει από το εργοστάσιο. Η μέθοδος σύνδεσης μεταξύ του μετασχηματιστή ρεύματος και η μονάδα EDFA φαίνεται στο παρακάτω σχήμα. Βεβαιωθείτε ότι χρησιμοποιείτε το γνήσιο αντίστοιχο τροφοδοτικό. Η χρήση ακατάλληλου μετασχηματιστή ρεύματος θα να προκαλέσει την αποτυχία του EDFA να λειτουργήσει σωστά ή να προκαλέσει βλάβη στο EDFA. Ένα σχήμα U Η γραμμή τροφοδοσίας σύνδεσης μπορεί επίσης να παρέχεται για τους χρήστες να συνδεθούν στο α εναλλαγή τροφοδοτικού, αλλά θα πρέπει να προταθεί εκ των προτέρων κατά τη διάρκεια προμήθειας.

Βήμα 3. Σύνδεση Fiber Jumpers: Ανοίξτε το καπάκι σκόνης του συνδέσμου οπτικών ινών, ελέγξτε την ακραία όψη της ίνας και επιβεβαιώστε ότι δεν υπάρχει ρύπανση και ζημιά πριν συνδέσετε άλλο οπτικό συσκευές ινών ή εξοπλισμός δοκιμών. Για την ίνα εξόδου του EDFA υψηλής ισχύος μοντέλο, συνιστάται η χρήση της μεθόδου σύντηξης για σύνδεση.

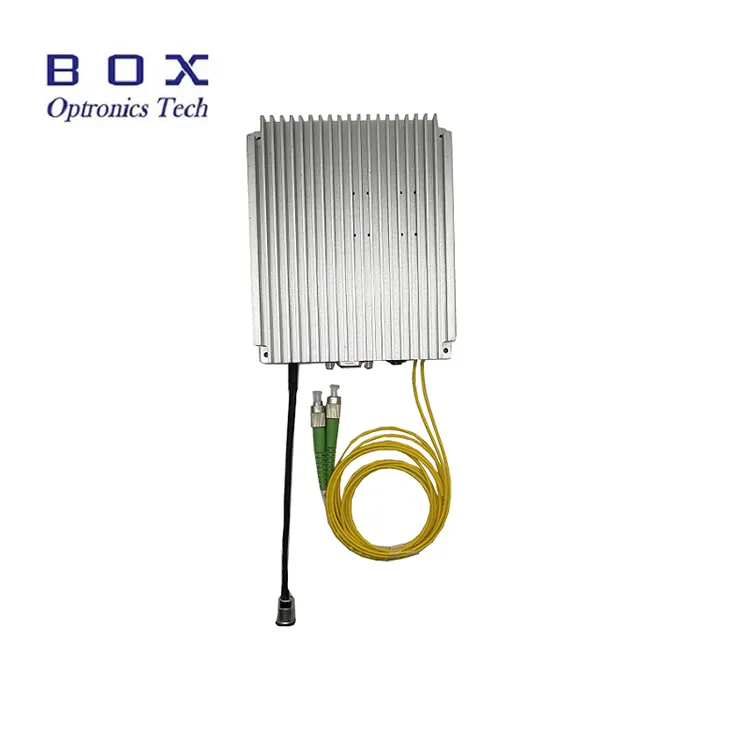

Setp4. Διάχυση θερμότητας: Αυτό Η μονάδα ενισχυτή ινών με πρόσμειξη ερβίου παράγει μια συγκεκριμένη ποσότητα θερμότητας. Το Η κάτω επιφάνεια του ενισχυτή (η πλευρά χωρίς κείμενο) πρέπει να είναι κοντά επαφή με την ψύκτρα, το πτερύγιο απαγωγής θερμότητας ή τη μεταλλική επιφάνεια στο κάτω μέρος του πλαισίου του χρήστη. Συνιστάται να επιτευχθεί κατάλληλη ψύξη αέρα ένα καλό αποτέλεσμα απαγωγής θερμότητας. Το συνιστώμενο βέλτιστο περιβάλλον εργασίας η θερμοκρασία είναι -5 ~ +35℃. Όταν το θερμοκρασία περιβάλλοντος υπερβαίνει τους 50℃, το ο ενισχυτής σε κατάσταση αναμονής δεν θα ξεκινήσει. Όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 55℃, το Ο ενισχυτής σε κατάσταση λειτουργίας θα σταματήσει αυτόματα την έξοδο λέιζερ και θα εισέλθει κατάσταση αναμονής για αυτοπροστασία. Όταν η θερμοκρασία περιβάλλοντος πέσει στους 50℃, ο ενισχυτής θα συνεχίσει αυτόματα την έξοδο.

Βήμα 5. Οπτική ισχύς εισόδου: Αυτός ο ενισχυτής ινών με πρόσμειξη έρβιου δεν έχει απαίτηση κατωφλίου για την ισχύ του οπτικού σήματος εισόδου. Όταν η μέση ισχύς της οπτικής εισόδου Το σήμα μειώνεται σε σχεδόν μηδενική ισχύ, ο ενισχυτής θα εξακολουθεί να διατηρεί την ισχύ κατάσταση λειτουργίας και η θύρα εξόδου θα έχει έξοδο αυθόρμητης εκπομπής. Ωστόσο, για να αποκτήσετε ένα πιο ιδανικό εφέ ενίσχυσης και αναλογία σήματος προς θόρυβο, Συνιστάται ο έλεγχος της οπτικής ισχύος εισόδου εντός του εύρους ισχύος περιγράφεται στο φύλλο δοκιμής ή στις προδιαγραφές του προϊόντος.

Βήμα 6. Έλεγχος κεντρικού υπολογιστή: Αυτός ο ενισχυτής είναι ένα αρθρωτό προϊόν και χρειάζεται να συνδυαστεί με αποκλειστικό λογισμικό κεντρικού υπολογιστή για προσαρμογή και παρακολούθηση κατάσταση λειτουργίας και παραμέτρους λειτουργίας του EDFA. Οι ανάγκες του υπολογιστή του χρήστη για να εγκαταστήσετε το πρόγραμμα οδήγησης σειριακής θύρας USB-232 και τον κεντρικό υπολογιστή EDFA λογισμικό ελέγχου που παρέχεται από την εταιρεία μας. Το πρόγραμμα οδήγησης σειριακής θύρας USB-232 Το πρόγραμμα πρέπει να εγκατασταθεί, διαφορετικά το λογισμικό του κεντρικού υπολογιστή δεν μπορεί να συνδεθεί και επικοινωνήστε κανονικά με τη μονάδα EDFA. Θα πρέπει να σημειωθεί ότι η Το πρόγραμμα προγράμματος οδήγησης σειριακής θύρας USB-232 θα πρέπει να είναι συμβατό με το πραγματικό USB-232 χρησιμοποιημένο καλώδιο σειριακής θύρας. Ο αριθμός έκδοσης λογισμικού του κεντρικού υπολογιστή EDFA το λογισμικό θα πρέπει να είναι συνεπές με τον αριθμό έκδοσης λογισμικού που έχει καταγραφεί στο φύλλο δοκιμής προϊόντος.

Βήμα 7. Διεπαφή λογισμικού κεντρικού υπολογιστή: Οι πληροφορίες που μπορούν να εμφανιστούν από το λογισμικό του κεντρικού υπολογιστή περιλαμβάνουν ο τρόπος λειτουργίας του ενισχυτή, η τιμή στόχου οπτικής ισχύος εξόδου, το λέιζερ αντλίας τρέχουσα τιμή στόχου και κατάσταση παρακολούθησης θερμοκρασίας.

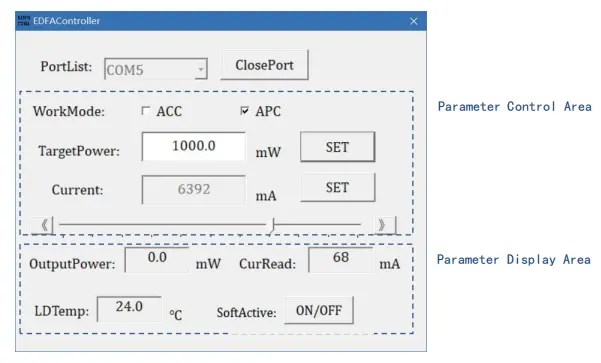

Βήμα 8. Ειδική λειτουργία: Μετά την εκκίνηση το λογισμικό του κεντρικού υπολογιστή, επιλέξτε πρώτα τον σωστό αριθμό σειριακής θύρας στο Ακολουθία σειριακών θυρών PortList, κάντε κλικ στο κουμπί OpenPort για να ανοίξετε τη σειριακή λιμάνι. Αυτή τη στιγμή, τα παράθυρα Τρέχουσα ανάγνωση και LDTemp θα εμφανίσουν το ρεύμα λειτουργίας και θερμοκρασία αντλίας της μονάδας. Εισαγάγετε τον οπτικό στόχο τιμή ισχύος στο παράθυρο TargetPower και κάντε κλικ στο κουμπί SET. Όταν το κουμπί ο διακόπτης της μονάδας EDFA και ο διακόπτης κουμπιού SoftActive στο λογισμικό είναι και τα δύο ενεργοποιημένα, η ρύθμιση τίθεται σε ισχύ και το EDFA έχει έξοδο οπτικής ισχύος.

Βήμα 9. Λειτουργία ελέγχου: Το τυπικό μοντέλο αυτού του ενισχυτή ινών υποστηρίζει δύο τρόπους λειτουργίας, αυτόματο έλεγχο ρεύματος λειτουργία (λειτουργία ACC) και λειτουργία αυτόματου ελέγχου ισχύος (λειτουργία APC). Μπορείτε να αλλάξετε μεταξύ αυτών των δύο τρόπων εργασίας μέσω της επιλογής WorkMode. Κατά την εναλλαγή, Παρακαλούμε σημειώστε ότι πρώτα πρέπει να απενεργοποιήσετε τον διακόπτη Active button. (* Κάποιος ενισχυτής τα μοντέλα υποστηρίζουν μόνο τη λειτουργία ACC, όπως το EDFA-C-PA). Στη λειτουργία ACC, εισαγάγετε την αντλία τρέχουσα τιμή στο παράθυρο Τρέχον και κάντε κλικ στο κουμπί SET ή σύρετε απευθείας το αριστερό και το δεξί ρυθμιστικό για να ορίσετε την τιμή ρεύματος της αντλίας. Στη λειτουργία APC, εισαγάγετε την τιμή στόχου οπτικής ισχύος στο παράθυρο TargetPower και κάντε κλικ στο SET κουμπί.

Βήμα 10. Ενεργοποίηση εξόδου: Όταν το Ενεργοποιήστε το διακόπτη κουμπιού στο μπροστινό μέρος της μονάδας και το κουμπί SoftActive ο διακόπτης του λογισμικού είναι και οι δύο ενεργοποιημένοι, η ρύθμιση τίθεται σε ισχύ και η Ο ενισχυτής έχει έξοδο λέιζερ και η ενδεικτική λυχνία LASER είναι αναμμένη. Το ON/OFF το κουμπί θα εμφανιστεί με κόκκινο χρώμα. Η ισχύς εξόδου στην παρακολούθηση παραμέτρων Η περιοχή δείχνει την τρέχουσα πραγματική οπτική ισχύ εξόδου, το CurRead δείχνει το ρεύμα ρεύμα αντλίας και η LDTemp δείχνει την εσωτερική θερμοκρασία.

Βήμα 11. Τερματισμός: Πρώτα απενεργοποιήστε το Διακόπτης με κουμπί ON/OFF στο πλάι του ενισχυτή και το κουμπί SoftActive ενεργοποιήστε το λογισμικό, κάντε κλικ στο ClosePort για να κλείσετε τη σειριακή θύρα και μετά κλείστε το λογισμικό.

Βήμα 12. Παράμετρος Μνήμη: Η λειτουργία και οι παράμετροι που ορίζονται από το λογισμικό ελέγχου θα αποθηκευτούν αυτόματα μέσα στο Μονάδα EDFA και έχουν τη λειτουργία της μνήμης απενεργοποίησης. Αν δεν υπάρχει ανάγκη τροποποιήσετε τις παραμέτρους EDFA, δεν είναι απαραίτητο να συνδεθείτε στον κεντρικό υπολογιστή όταν το χρησιμοποιείτε ξανά.

Σημειώσεις λειτουργίας και Συντήρηση

● Εάν η ίνα εξόδου πρέπει να συνδεθεί με άλλη ίνα, είναι συνιστάται η χρήση ματιστή σύντηξης.

● Κατά την εκκίνηση, επιβεβαιώστε πρώτα ότι ο διακόπτης λειτουργίας και ο διακόπτης κλειδιού απενεργοποιούνται και, στη συνέχεια, συνδέστε το τροφοδοτικό. Κατά την απενεργοποίηση, πρώτα απενεργοποιήστε τον διακόπτη του κλειδιού και, στη συνέχεια, αποσυνδέστε την παροχή ρεύματος μετά την έξοδο η ενδεικτική λυχνία σβήνει. Μην διακόπτετε απευθείας την παροχή ρεύματος όταν Το EDFA λειτουργεί.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με α ανιχνευτής τελικής όψης ινών πριν από τη σύνδεση. Να συνδέετε/αποσυνδέετε πάντα τις ίνες χωρίς ρεύμα για να αποφευχθεί το κάψιμο στο άκρο του προσώπου. Οι σύνδεσμοι οπτικών ινών πρέπει να είναι καλυμμένο με καπάκια σκόνης.

● Δεν συνιστάται η συχνή εισαγωγή και αποσύνδεση της εξόδου συνδετήρες ινών για την αποφυγή μόλυνσης από σκόνη, η οποία μπορεί να οδηγήσει σε αύξηση απώλεια εισαγωγής ή κάψιμο της ακραίας όψης του συνδετήρα ινών.

● Διατηρήστε τον εξοπλισμό στεγνό και φυλάξτε τον σε στεγνό μέρος.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
