1. Εισαγωγή της διόδου λέιζερ αντλίας 980nm με ψύξη TEC
2. Τεχνικές Προδιαγραφές
3. Χαρακτηριστικά προϊόντος
4. Τυπικές εφαρμογές
5. Παράδειγμα συσκευασίας
6. Πληροφορίες Παραγγελίας
7. Φύλλο δεδομένων και δοκιμαστικό φύλλο
8. Όροι προσφοράς και πληρωμής
9. Χρόνος παράδοσης
10. Σημειώσεις λειτουργίας
11. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

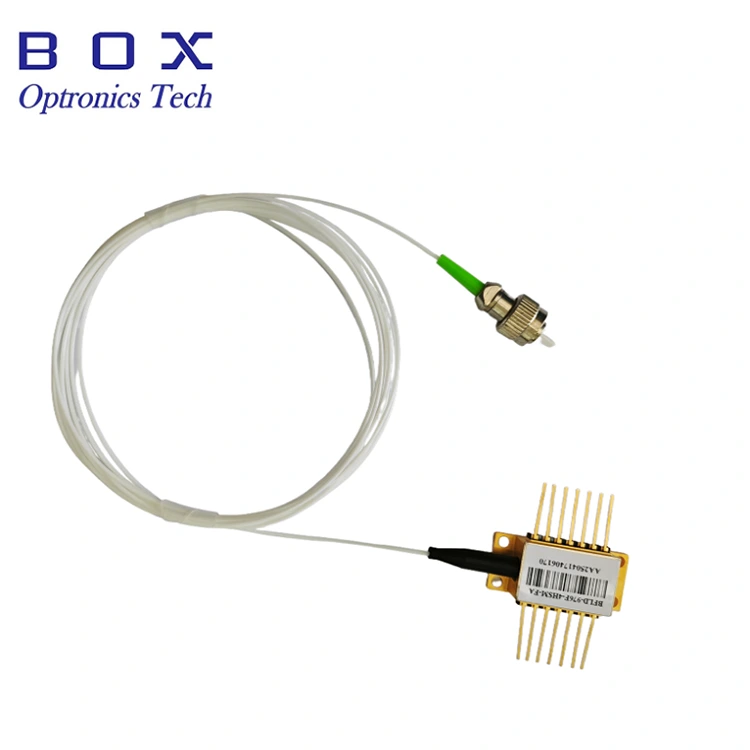

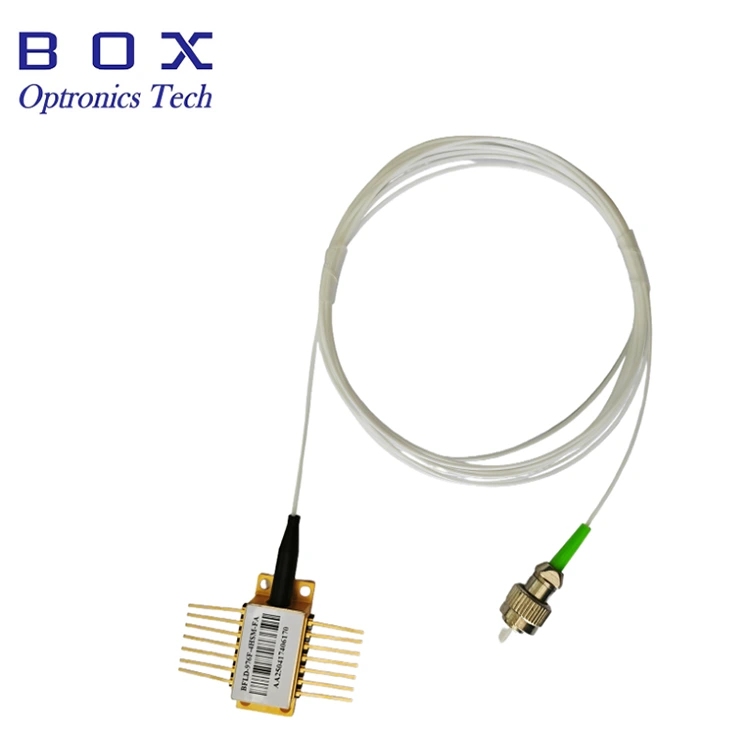

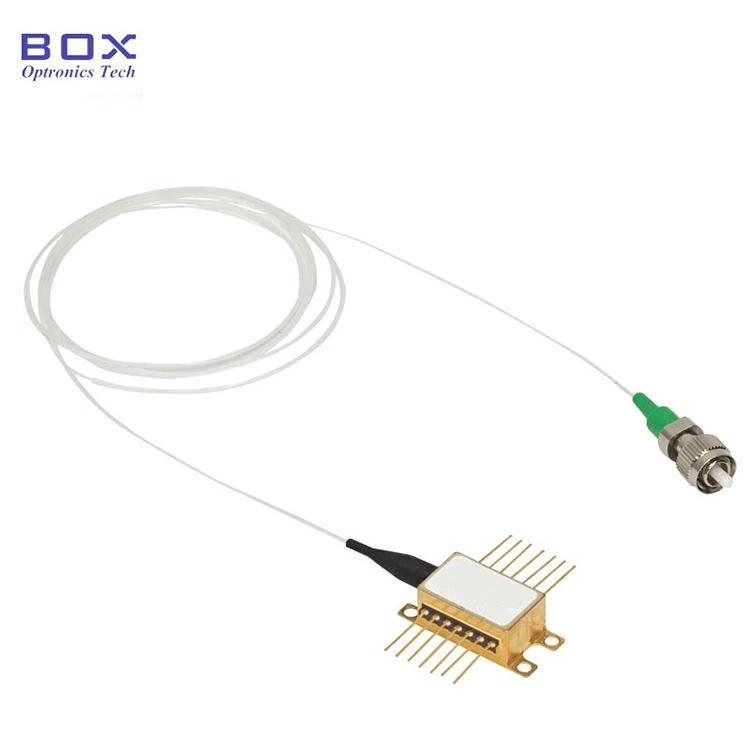

Η δίοδος λέιζερ αντλίας με ψύξη TEC 980nm είναι ένα οπτοηλεκτρονικό εξάρτημα υψηλής απόδοσης για οπτικές επικοινωνίες, ενισχυτές ινών και άντληση λέιζερ. Η ενσωματωμένη ψύξη TEC εξασφαλίζει σταθερή απόδοση. Τα κεντρικά μήκη κύματος είναι 974nm ή 976nm, προαιρετικά. Συσκευασία πεταλούδας 14 ακίδων. Ισχύς εξόδου 200mW/ 400mW/ 600mW. Κοτσιδάκι με ίνα SM ή ίνα PM. 12 μήνες εγγύηση. Αυτή η συσκευή είναι ευαίσθητη στον στατικό ηλεκτρισμό. Πρέπει να τηρούνται αυστηρά τα μέτρα αντιστατικής προστασίας της συσκευής.
|
Παράμετρος |
Σύμβολο |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
Σημειώσεις |
|
Ρεύμα κατωφλίου LD |
ITH |
|
45 |
80 |
mA |
CW |
|
Ισχύς εξόδου |
PF |
|
|
600 |
mW |
Εάν(BOL)<900mA |
|
LD Μπροστινό ρεύμα |
ΑΝ |
|
|
1200 |
mA |
PF=Ονομαστική ισχύς |
|
Ισχύς χωρίς συστροφή |
PKINK |
450 |
|
|
mW |
>=1,2*Ονομαστική ισχύς |
|
Ρεύμα χωρίς συστροφή |
IKINK |
>=1,2*Αν(BOL) |
mA |
[1] |
||
|
LD Προώθηση τάσης |
VF |
|
|
2.5 |
V |
PF=Ονομαστική ισχύς |
|
Κεντρικό μήκος κύματος |
λC |
973 |
974 |
975 |
nm |
Κορυφή, PF=Ονομαστική ισχύς |
|
975 |
976 |
977 |
nm |
Κορυφή |
||
|
Μέγιστη στροφή μήκους κύματος |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: FBG Temp. |
|
Πλάτος φάσματος |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Σταθερότητα φάσματος |
|
-0,5 |
|
0.5 |
nm |
PF=Ονομαστική ισχύς, t=60s |
|
Παρακολούθηση ανταπόκρισης |
IM/PF |
|
1 |
20 |
uA/mW |
VPD=5V, PF=Ονομαστική ισχύς |
|
Παρακολουθήστε τη σταθερότητα απόκρισης |
|
|
|
20% |
|
@Όλες Θερμοκρασία λειτουργίας. |
|
Παρακολούθηση σκοτεινού ρεύματος |
ταυτότητα |
|
|
50 |
nA |
VPD=5V |
|
Ρεύμα TEC |
ITEC |
|
|
2 |
A |
TCASE=75℃ |
|
Τάση TEC |
VTEC |
|
|
3.5 |
V |
TCASE=75℃ |
|
Κατανάλωση ρεύματος μονάδας TEC |
P |
|
|
5 |
W |
TCASE=75℃ |
|
Σταθερότητα ισχύος >20 mW 10-20mW 3,5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Από κορυφή σε κορυφή, t=60s, δειγματοληψία DC έως 50 kHz, TC=25℃ |
|
Σφάλμα παρακολούθησης |
ΤΕ |
-0,5 |
|
0.5 |
dB |
TC=-5~75℃, Αναφέρεται στο [2] |
|
Αντοχή σε θερμίστορ |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25℃ |
|
Θερμίστορ Β σταθερά |
BTH |
|
3900 |
|
k |
TSTG=25℃ |
Ισχύς λειτουργίας χωρίς στροφές έως 600 mW.
Η ίνα SM και η ίνα PM είναι προαιρετικά.
Σταθεροποίηση τρίχας Fiber Bragg.
Ενσωματωμένο ψυγείο TEC, θερμίστορ και δίοδος παρακολούθησης.
Άντληση ενισχυτή ινών.
Ανίχνευση & μέτρηση.
Μετάδοση CATV.
Συστήματα DWDM.
Συστήματα Femtosecond.

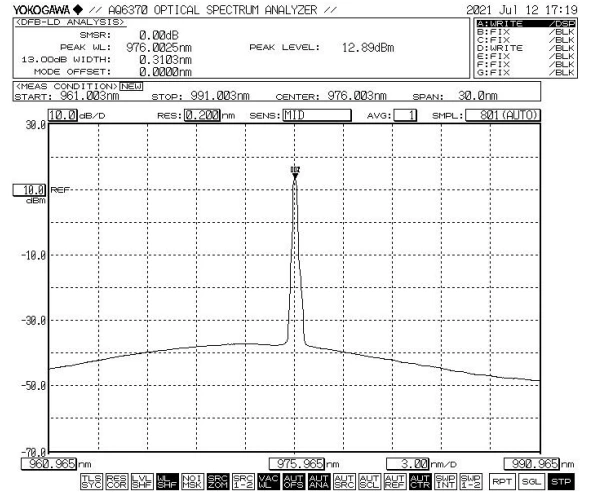

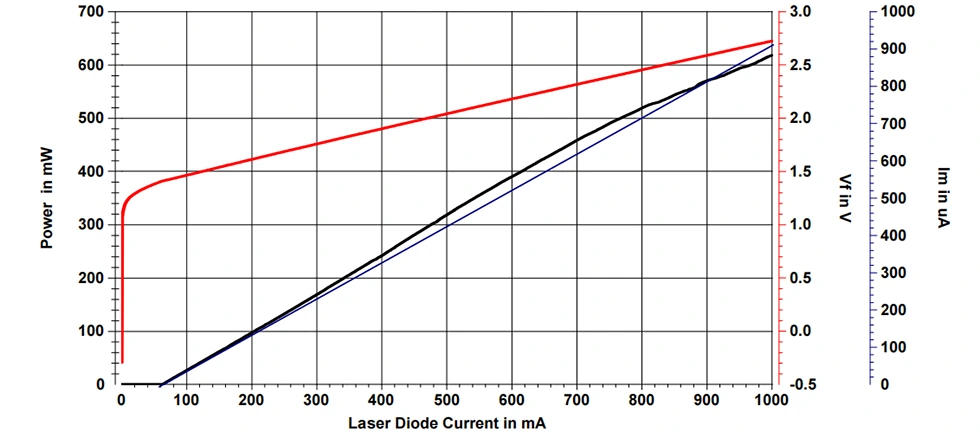

Τυπικό φάσμα & PIV: 976 nm, ανοχή WL +/-1 nm, 600 mW

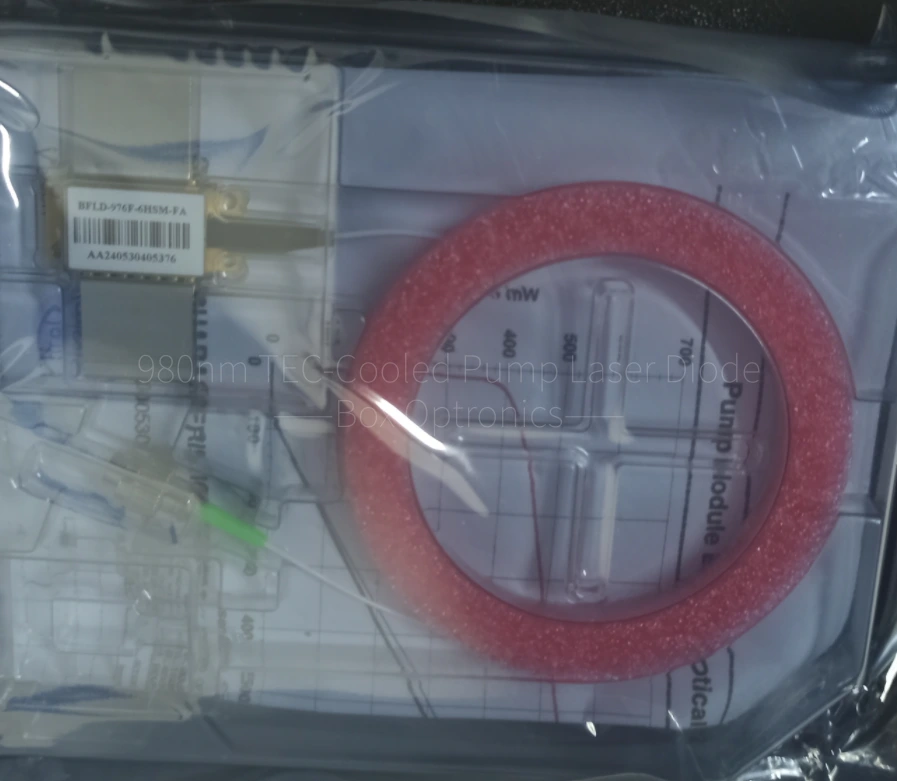

Παράδειγμα συσκευασίας
|
|
Αξεσουάρ |
Ποσότητα |
|
1 |
Δίοδος λέιζερ αντλίας 980nm με ψύξη TEC |
1 |
|
2 |
Έκθεση δοκιμής προϊόντος |
1 |
*Αυτόμονη συσκευή. δεν υπάρχει ενσωματωμένο πρόγραμμα οδήγησης (προαιρετικό εξωτερικό πρόγραμμα οδήγησης).
|
Ονομα |
Μήκος κύματος |
FBG |
Ισχύς εξόδου |
Τύπος ινών |
Συνδετήρας |
Προστατευτικός σωλήνας |
|
BFLD |
-ΧΧΧ |
X |
-ΧΧ |
XX |
-ΧΧ |
X |
|
Λέιζερ αντλίας 980nm |
974:974 nm 976: 976 nm |
Φ: Με |
2H:200mW 4H:400mW 6H:600mW ... Αλλος |
SM: Μονή λειτουργία ΠΜ: Διατήρηση της πόλωσης
|
Ν: Μηδενικό FA: FC/APC SA: SC/APC Αλλος |
0: Γυμνή ίνα 1:900um Χαλαρός σωλήνας |
π.χ.: BFLD-976F-6HSM-N0
(Πληροφορίες παραγγελίας: 980nm TEC-Cooled Pump Diode Laser, πακέτο πεταλούδας, 976nm, με FBG, ισχύς εξόδου 600 mW, ίνα SM, χωρίς βύσμα, γυμνή ίνα).
Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com
Όροι προσφοράς
(1) EXW:
Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.
(2) DAP:
Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.
Διατίθενται PayPal και T/T.
Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)
Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.
Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.
Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. Ως εκ τούτου, απαιτείται αυστηρή τήρηση των μέτρων αντιστατικής προστασίας κατά τη συσκευασία, τη μεταφορά και τη χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την αποφυγή υπερτάσεων τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στη συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήση αντιστατικού ιμάντα καρπού).
Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή μην τραβάτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένες με βύσματα, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.
Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερη προσοχή πρέπει να δοθεί στα εξής: κατά τη διαδικασία συγκόλλησης, η συσκευή πρέπει να βρίσκεται σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένο.
Πριν ενεργοποιήσετε όλα τα εξαρτήματα, ενεργοποιήστε πρώτα το ψυγείο και, στη συνέχεια, προχωρήστε με σταδιακά βήματα ενεργοποίησης για να αποφύγετε την υπερθέρμανση και την υπερφόρτωση του τσιπ.
Περίοδος εγγύησης:
Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.
Εξαιρέσεις από τη δωρεάν εγγύηση:
Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:
(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.
(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.
(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.
(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.
(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.
(6) Ζημιά ή απώλεια κατά τη μεταφορά.

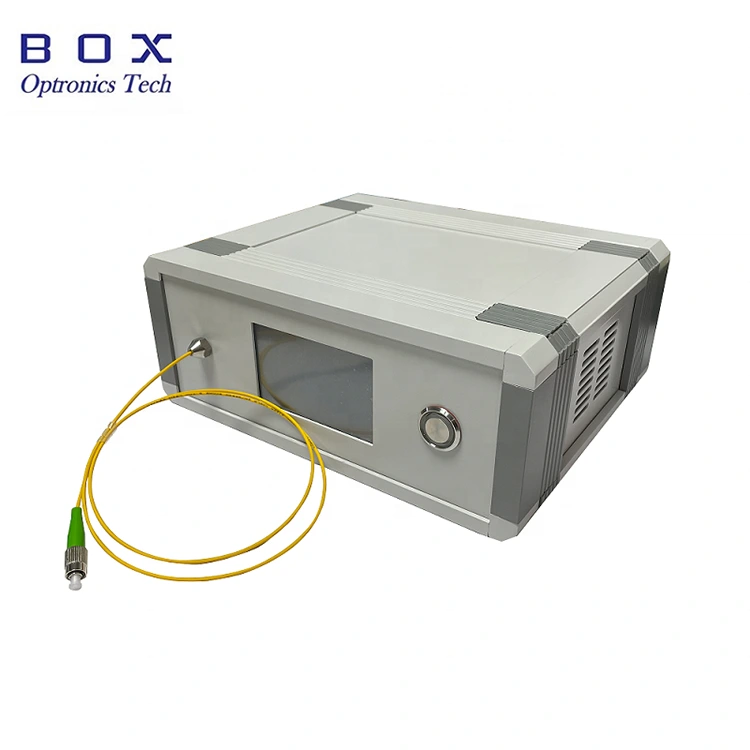

Διατίθεται σε συσκευασία πάγκου με οθόνη αφής. εκπέμπει φως αμέσως μετά την ενεργοποίηση.
