Πηγή λέιζερ αντλίας Raman 1457nm

Πίνακας περιεχομένων

1. Εισαγωγή του Πηγή λέιζερ αντλίας Raman 1457nm

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Τυπικά αξεσουάρ

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

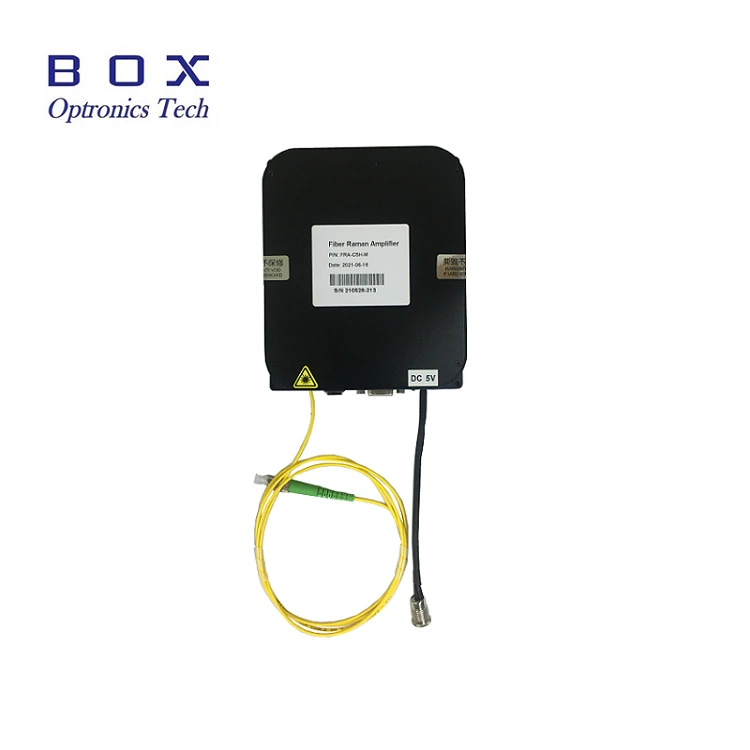

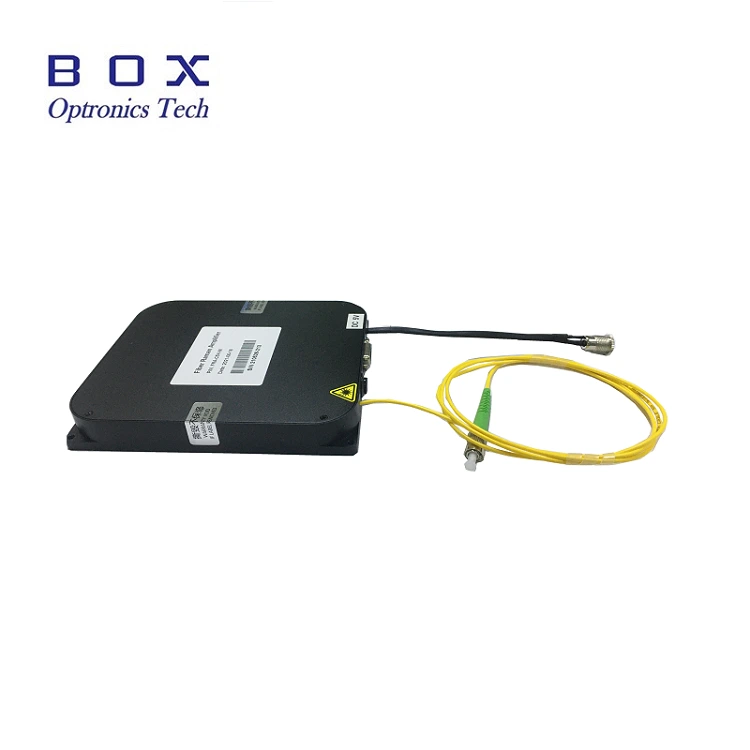

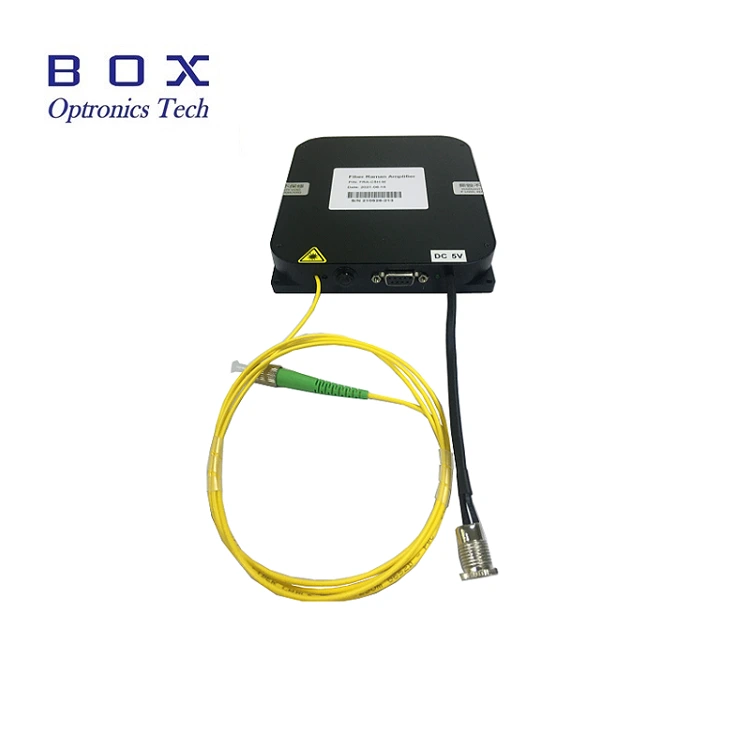

Αυτή είναι μια πηγή λέιζερ αντλίας Raman 1457 nm με ίνα Σχάρα Bragg σχεδιασμένο για ενισχυτή ινών Raman και ενισχυτή ινών Er-doped, ένα επαγγελματικά σχεδιασμένο κύκλωμα κίνησης και έλεγχος TEC για να διασφαλιστεί η ασφάλεια λειτουργία του λέιζερ, σταθερή ισχύς εξόδου και φάσμα. Μπορεί να παρασχεθεί σε επιτραπέζιο ή αρθρωτό πακέτο με διεπαφή επικοινωνίας RS-485 και λογισμικό παρακολούθησης για την ενοποίηση συστήματος. Υψηλή ισχύς εξόδου 400 mW. Παρακαλώ χρησιμοποιήστε με ονομαστική τάση, έλεγχο θερμοκρασίας και υγρασίας, εξασφαλίζουν καλή θερμότητα διάχυση, αποφυγή υπερφόρτωσης εξόδου και μόλυνσης.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● 400 mW Υψηλή ισχύς εξόδου;

● Δύναμη και φασματική σταθερότητα;

● DB9 Γυναικεία (RS485) επικοινωνίες για εύκολη ενσωμάτωση.

 Εφαρμογές προϊόντων

● Raman ενισχυτής ινών?

● EDFA Ενισχυτής ινών με πτώση Er-droped.

Προϊόν Λεπτομέρειες

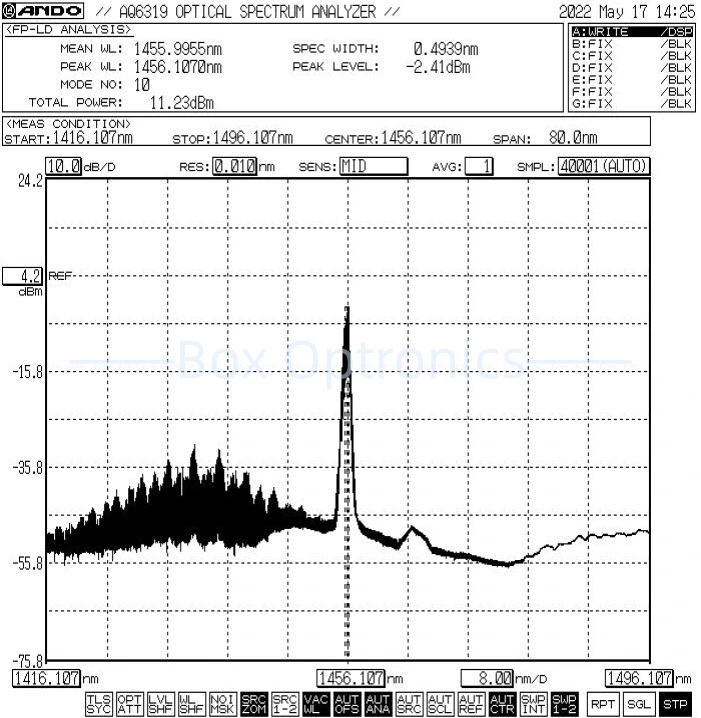

● Τυπικό φάσμα: 1457 nm, +/-1 ανοχή.

● Βασικά αξεσουάρ

Λειτουργία Βήματα

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη, συμπεριλαμβανομένης της μονάδας πηγής λέιζερ αντλίας, USB καλώδιο δεδομένων, τροφοδοτικό, αναφορά δοκιμής κ.λπ.

Βήμα 2. Τροφοδοτικό: Συνδεδεμένο σε DC τροφοδοτικό μεταγωγής ή ρυθμιζόμενο τροφοδοτικό που ικανοποιεί την ισχύ τους απαιτήσεις εφοδιασμού. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Μετασχηματιστής ρεύματος τροφοδοτείται σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το κάλυμμα σκόνης στον σύνδεσμο ή τη φλάντζα ινών, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσει ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4.Σύνδεση στον κεντρικό υπολογιστή: Χρήση το καλώδιο δεδομένων USB-RS485 DB9 για τη σύνδεση της πηγής λέιζερ αντλίας Raman 1457 nm και τον υπολογιστή? ο υπολογιστής πρέπει πρώτα να εγκαταστήσει ένα αποκλειστικό πρόγραμμα οδήγησης σειριακής θύρας αναγνωρίστε το καλώδιο δεδομένων της σειριακής θύρας USB-RS485, διαφορετικά τον κεντρικό υπολογιστή το λογισμικό και η μονάδα πηγής φωτός δεν μπορούν να συνδεθούν σωστά και επικοινώνησε. Ρωτήστε το Box Optronics για το πρόγραμμα οδήγησης.

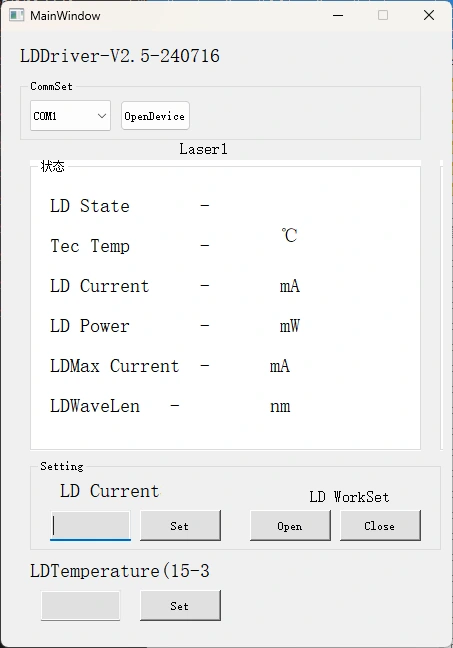

Βήμα 5. Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή ελέγξτε το ρεύμα LD και τη θερμοκρασία LD του λέιζερ αντλίας Raman 1457 nm Πηγή. Επιλέξτε τη σωστή θύρα, ορίστε το ρεύμα και τη θερμοκρασία και μετά κάντε κλικ το κουμπί ανοίγματος. (Για να αποφύγετε τη ζημιά, αυξήστε αργά το ρεύμα της μονάδας αρχική λειτουργία. Μην εφαρμόζετε αμέσως πλήρες ρεύμα.)

Βήμα 6. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση ινών.

Παραγγελία πληροφορίες

π.χ.: BSLD-1457-4HSM-FA-M

(Πληροφορίες παραγγελίας: Πηγή λέιζερ αντλίας Raman 1457 nm, έξοδος 400 mW ισχύος, με ίνα SMF-28e, υποδοχή FC/APC, πακέτο μονάδων).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και φύλλο δοκιμής

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10-15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Δεν συνιστάται η συχνή εισαγωγή ή αφαίρεση της οπτικής ίνας βύσματα και στα δύο άκρα εισόδου και εξόδου, προκειμένου να αποφευχθεί η σκόνη μόλυνση—η οποία μπορεί να οδηγήσει σε αυξημένη απώλεια εισαγωγής—ή το κάψιμο του ακραίες επιφάνειες συνδέσμου ινών.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με α ανιχνευτής τελικής όψης ινών πριν από τη σύνδεση. Να συνδέετε/αποσυνδέετε πάντα τις ίνες χωρίς ρεύμα για να αποφευχθεί το κάψιμο στο άκρο του προσώπου. Οι σύνδεσμοι οπτικών ινών πρέπει να είναι καλυμμένο με καπάκια σκόνης.

● Εάν η ίνα εξόδου πρέπει να συνδεθεί με άλλη ίνα, είναι συνιστάται η χρήση ματιστή σύντηξης.

● Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. κατάστημα σε ξηρό μέρος.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
