Μονάδα λέιζερ διόδου αντλίας 980nm με ενσωματωμένα κυκλώματα κίνησης

Πίνακας περιεχομένων

1. Εισαγωγή του Μονάδα λέιζερ διόδου αντλίας 980nm με ενσωματωμένα κυκλώματα κίνησης

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Τυπικά αξεσουάρ

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

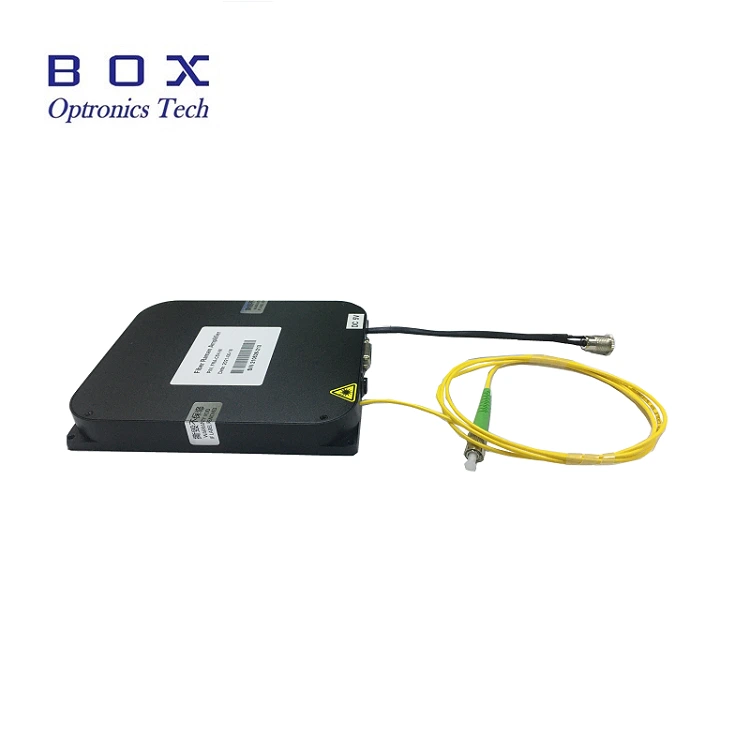

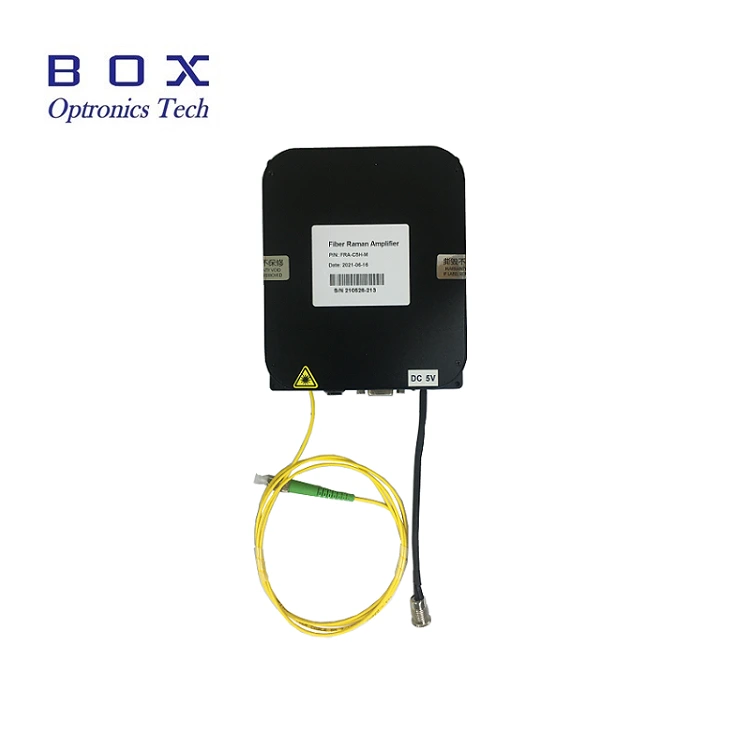

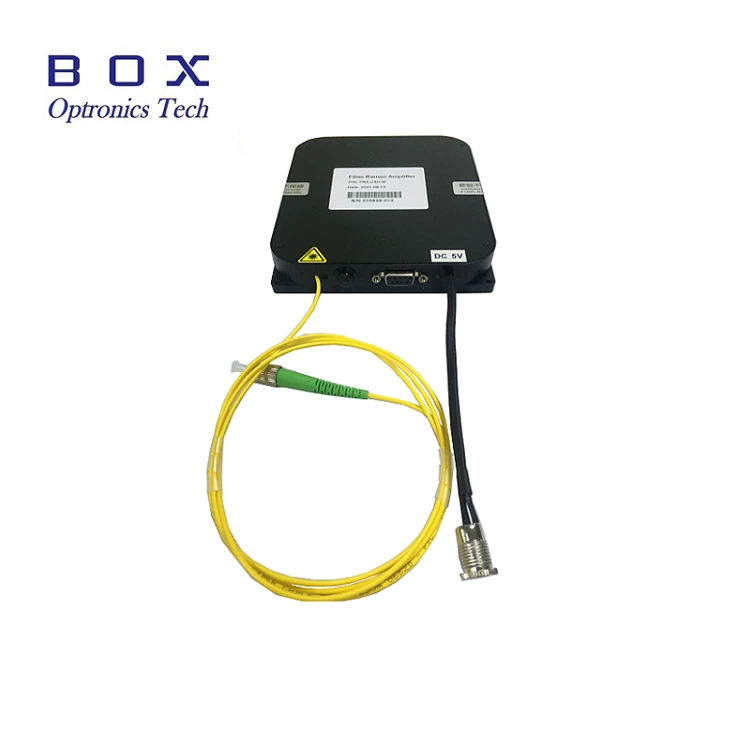

Η μονάδα λέιζερ διόδου αντλίας 980nm με ενσωματωμένη μονάδα δίσκου Τα κυκλώματα είναι ειδικά σχεδιασμένα για οπτική επικοινωνία, ενίσχυση ινών, και Μη γραμμική έρευνα οπτικών. Ενσωματώνει τσιπ λέιζερ, κύκλωμα κίνησης, μονάδα προστασίας ελέγχου θερμοκρασίας και δομή εξόδου ινών σε ένα, με αρ απαιτείται εξωτερική μονάδα δίσκου, plug-and-play. 200mW/ 400mW/ 600mW είναι διαθέσιμα. SM η ίνα και η ίνα PM είναι προαιρετικά. 1 έτος εγγύηση. Όταν χρησιμοποιείτε την πηγή λέιζερ μονάδα για μεγάλο χρονικό διάστημα, φροντίστε να λάβετε υπόψη την απαγωγή θερμότητας. Τοποθετήστε το μονάδα σε ψύκτρα.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Ενσωματωμένα ενσωματωμένα κυκλώματα μετάδοσης κίνησης, χωρίς εξωτερικό απαιτείται πλακέτα οδηγού.

● Συμπαγές και μικρό μέγεθος, κατάλληλο για ενσωμάτωση και εύκολη εγκατάσταση.

● Ισχύς και φασματική σταθερότητα.

● Η διεπαφή επικοινωνίας είναι συμβατή.

Εφαρμογές προϊόντων

● Πηγή αντλίας για ενισχυτές ινών (EDFA).

● Εξοπλισμός ανίχνευσης λέιζερ.

● Μετάδοση επικοινωνιών με οπτικές ίνες συστήματα.

● Βιολογική ανίχνευση.

Λεπτομέρειες προϊόντος

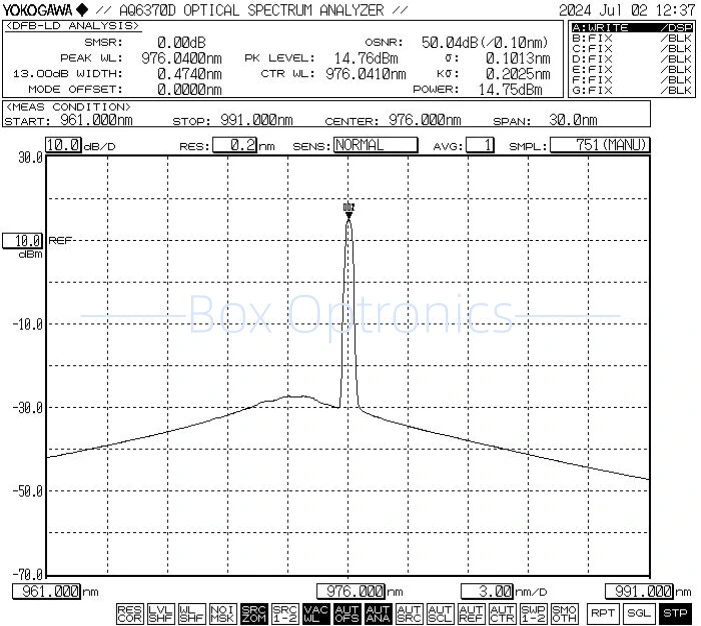

● Τυπικό φάσμα: 976nm

● Βασικά αξεσουάρ

Βήματα Λειτουργίας

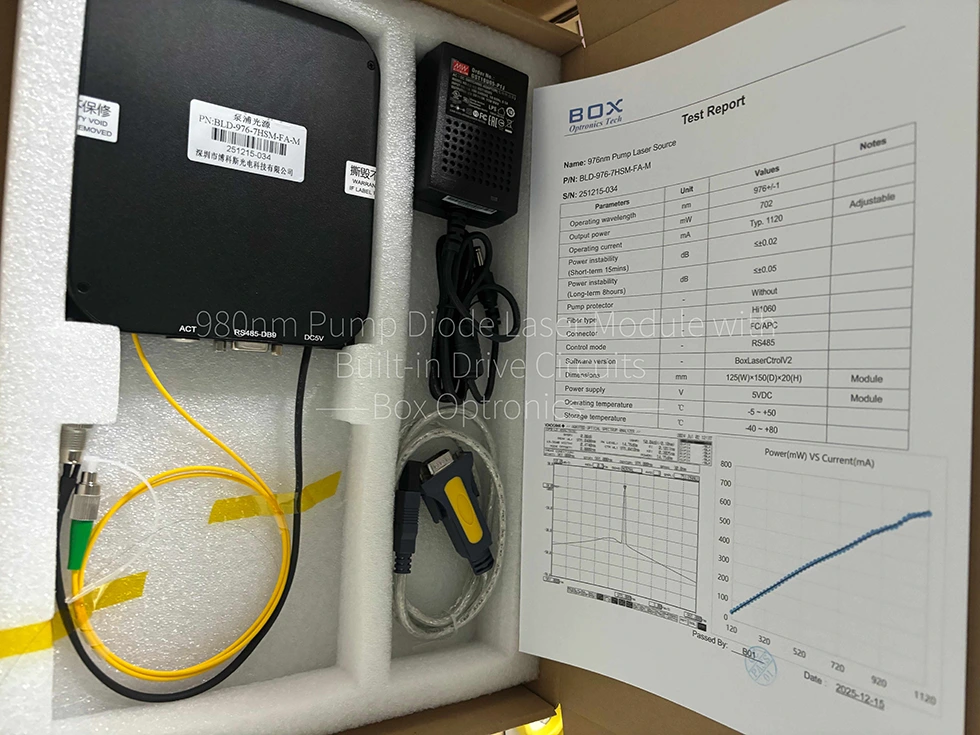

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη, συμπεριλαμβανομένης της μονάδας πηγής λέιζερ αντλίας, USB καλώδιο δεδομένων, τροφοδοτικό, αναφορά δοκιμής κ.λπ.

Βήμα 2. Τροφοδοτικό: Συνδεδεμένο σε DC τροφοδοτικό μεταγωγής ή ρυθμιζόμενο τροφοδοτικό που ικανοποιεί την ισχύ τους απαιτήσεις εφοδιασμού. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Μετασχηματιστής ρεύματος τροφοδοτείται σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το κάλυμμα σκόνης στον σύνδεσμο ή τη φλάντζα ινών, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσει ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4.Σύνδεση στον κεντρικό υπολογιστή: Χρήση το καλώδιο δεδομένων USB-RS485 DB9 για τη σύνδεση της μονάδας λέιζερ διόδου αντλίας 980nm με Ενσωματωμένα κυκλώματα κίνησης και ο υπολογιστής. ο υπολογιστής πρέπει πρώτα να εγκαταστήσει α αποκλειστικό πρόγραμμα οδήγησης σειριακής θύρας για αναγνώριση του καλωδίου δεδομένων σειριακής θύρας USB-RS485, Διαφορετικά, το λογισμικό του κεντρικού υπολογιστή και η μονάδα πηγής φωτός δεν μπορούν να είναι σωστά συνδεδεμένη και επικοινωνία. Ρωτήστε το Box Optronics για το πρόγραμμα οδήγησης.

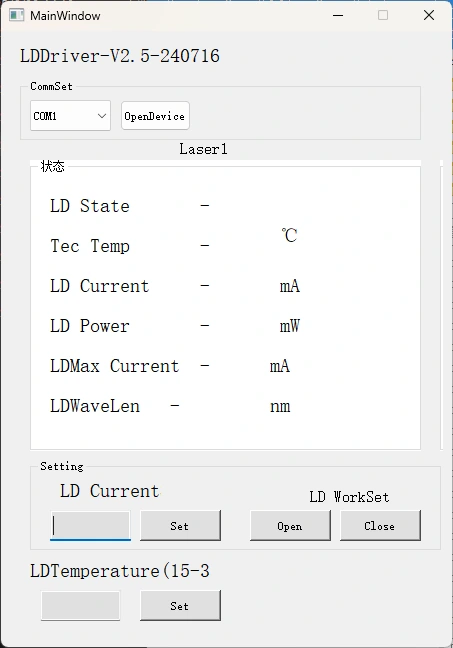

Βήμα 5. Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή ελέγξτε το ρεύμα LD και τη θερμοκρασία LD της μονάδας λέιζερ διόδου αντλίας 980 nm με ενσωματωμένα κυκλώματα κίνησης. Επιλέξτε τη σωστή θύρα, ορίστε το ρεύμα και θερμοκρασία και, στη συνέχεια, κάντε κλικ στο κουμπί ανοίγματος. (Για να αποφύγετε ζημιές, ανεβάστε ράμπα τη μονάδα τρέχει αργά στην αρχική λειτουργία. Μην εφαρμόζετε αμέσως πλήρες ρεύμα.)

Βήμα 6. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση ινών.

Πληροφορίες παραγγελίας

π.χ.: BLD-976-6HSM-FA-MP1

(Πληροφορίες παραγγελίας: Μονάδα λέιζερ διόδου αντλίας 980nm με ενσωματωμένη Κυκλώματα μετάδοσης κίνησης, 976nm, ισχύς εξόδου 600 mW, με ίνα SM Hi1060, FC/APC σύνδεσμος, προστασία από ανακλώμενο φως 1064 nm, πακέτο μονάδων).

*Εξοπλισμένο με προστατευτικό αντλίας, η εξασθένηση της ισχύος εξόδου είναι 10–15%.

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Όταν χρησιμοποιείτε τη μονάδα φωτεινής πηγής για παρατεταμένες περιόδους, φροντίστε να το κάνετε εξετάστε τη διάχυση θερμότητας και τον αερισμό τοποθετώντας τη μονάδα σε θερμότητα νεροχύτης.

● Κατά την εκκίνηση, βεβαιωθείτε πρώτα ότι τόσο ο διακόπτης λειτουργίας όσο και ο Ο διακόπτης κλειδιού βρίσκεται στη θέση "off" και, στη συνέχεια, συνδέστε το τροφοδοτικό. Κατά την απενεργοποίηση, πρώτα απενεργοποιήστε τον διακόπτη του κλειδιού. περιμένετε μέχρι να εμφανιστεί η ένδειξη το φως έχει σβήσει πριν αποσυνδέσετε την παροχή ρεύματος. Ποτέ απευθείας κόψτε το ρεύμα ενώ ο εξοπλισμός είναι σε λειτουργία.

● Αποφύγετε το συχνό βούλωμα/αποσύνδεση των συνδέσμων ινών για να αποφευχθεί συσσώρευση σκόνης και ζημιά στο τέλος του προσώπου.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με α ανιχνευτής τελικής όψης ινών πριν από τη σύνδεση. Να συνδέετε/αποσυνδέετε πάντα τις ίνες χωρίς ρεύμα για να αποφευχθεί το κάψιμο στο άκρο του προσώπου. Καλύψτε τους αχρησιμοποίητους συνδέσμους με καπάκια σκόνης.

● Αποθηκεύστε τον εξοπλισμό σε στεγνό περιβάλλον χωρίς υγρασία.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.

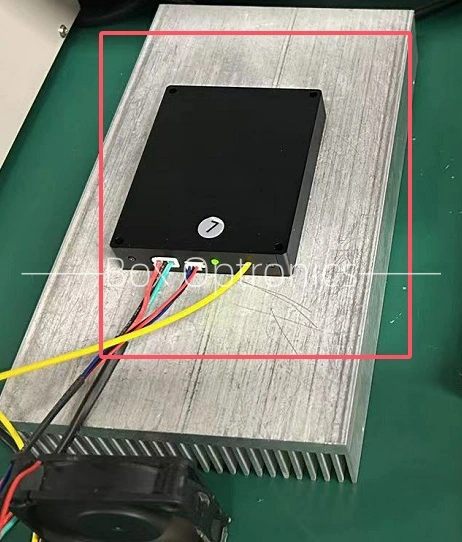

*απαγωγή θερμότητας για μακροχρόνια χρήση
