Πακέτο πάγκου με πηγή λέιζερ αντλίας 974nm 976nm με οθόνη αφής

Πίνακας περιεχομένων

1. Εισαγωγή του Πακέτο πάγκου με πηγή λέιζερ αντλίας 974nm 976nm με οθόνη αφής

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Τυπικά αξεσουάρ

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Πάγκος με πηγή λέιζερ αντλίας 974nm 976nm της Box Optronics Το πακέτο με οθόνη αφής υιοθετεί ένα προηγμένο τσιπ λέιζερ ημιαγωγών και α ειδικό ολοκληρωμένο κύκλωμα για την επίτευξη υψηλής ισχύος, υψηλής σταθερότητας και χαμηλής ισχύος κατανάλωσης. Η πηγή λέιζερ, με ισχύ εξόδου 200mW/ 400mW/ 600mW προαιρετικά, εξάγεται μέσω ίνας μονής λειτουργίας ή διατήρησης πόλωσης σύζευξη ινών. Μπορεί να χρησιμοποιηθεί ευρέως στη δοκιμή και τον πειραματισμό του οπτική επικοινωνία, λέιζερ ινών, ανίχνευση ινών και άλλα πεδία. Η μέθοδος η χρήση είναι απλή, σταθερή και αξιόπιστη.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● LCD οθόνη κατάστασης.

● Δύναμη και φασματική σταθερότητα;

● Ενσωματωμένο οδηγός? εκπέμπει φως κατά την ενεργοποίηση.

Εφαρμογές προϊόντων

● Μη γραμμικό οπτική έρευνα?

● EDFA Ενισχυτής ινών με πρόσμιξη ερβίου.

● Άντληση με λέιζερ ινών.

Λεπτομέρειες προϊόντος

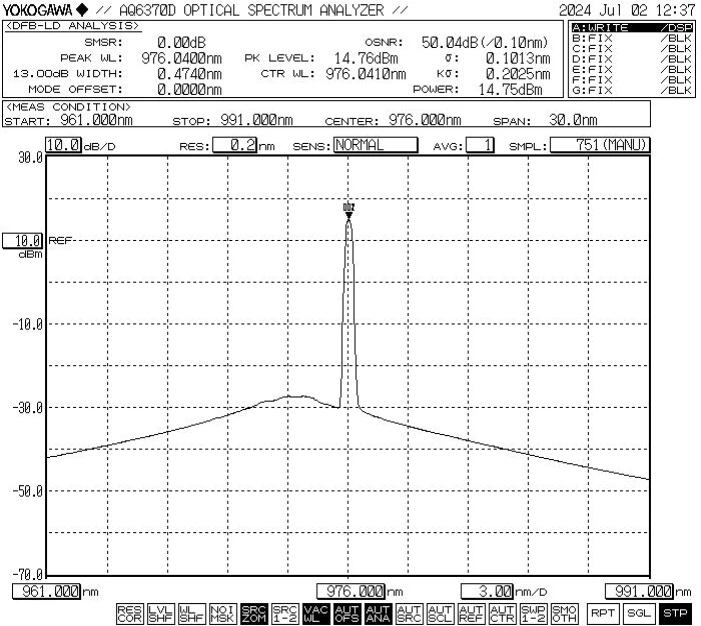

● Τυπικό φάσμα: 976nm, ανοχή WL +/-1nm.

● Βασικά αξεσουάρ

Βήματα Λειτουργίας

Βήμα 1. Άνοιγμα και συναρμολόγηση:

Ελέγξτε εάν τα εξαρτήματα είναι πλήρη πριν από τη συναρμολόγηση.

Βήμα 2. Συνδέστε το τροφοδοτικό:

Εισαγάγετε το καλώδιο τροφοδοσίας στην υποδοχή του καλωδίου τροφοδοσίας του πλαισίου backplane και συνδέστε το τροφοδοτικό.

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το κάλυμμα σκόνης στον σύνδεσμο ή τη φλάντζα ινών, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσει ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4. Ενεργοποιήστε την πηγή φωτός:

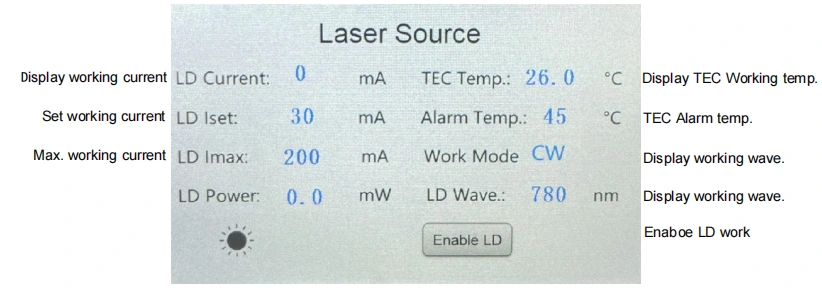

Ενεργοποιήστε το διακόπτη λειτουργίας στο πίσω μέρος. Σημείωση: αυτή τη στιγμή, το Οι τιμές ρεύματος και ισχύος εργασίας είναι οι παράμετροι που έχουν οριστεί κατά την τελευταία διακοπή λειτουργίας. Εάν χρειάζεται να τα προσαρμόσετε, μπορείτε να τα αγγίξετε και να τα τροποποιήσετε μέσω του Οθόνη LCD. Αφού ρυθμίσετε το κατάλληλο ρεύμα εργασίας, ενεργοποιήστε το λέιζερ έξοδο μέσω του διακόπτη "Ενεργοποίηση LD".

Step5.Shutdown

Μετά τη χρήση, απενεργοποιήστε τον μπροστινό πίνακα "enable LD” για να απενεργοποιήσετε την έξοδο λέιζερ και να απενεργοποιήσετε το διακόπτη λειτουργίας, Αποσυνδέστε το καλώδιο ρεύματος.

Παραγγελία πληροφορίες

π.χ.: BLD-976-6HSM-FA-BP1

(Πληροφορίες παραγγελίας: 976nm Pump Source Laser Benchtop Package with Οθόνη αφής, ισχύς εξόδου 600 mW, με ίνα SM Hi1060, υποδοχή FC/APC, προστασία από ανακλώμενο φως 1064 nm, συσκευασία Benchtop).

*Εξοπλισμένο με προστατευτικό αντλίας, η εξασθένηση της ισχύος εξόδου είναι 10–15%.

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και Συντήρηση

● Κατά την εκκίνηση, επιβεβαιώστε πρώτα ότι ο διακόπτης λειτουργίας και ο διακόπτης κουμπιών είναι απενεργοποιημένα και, στη συνέχεια, συνδέστε το τροφοδοτικό. Κατά την απενεργοποίηση, πρώτα επιβεβαιώστε απενεργοποιήστε τον διακόπτη απενεργοποίησης LD, μετά απενεργοποιήστε τον διακόπτη κουμπιών και, στη συνέχεια, αποσυνδέστε το τροφοδοτικό. Μην διακόπτετε την παροχή ρεύματος απευθείας όταν ο εξοπλισμός λειτουργεί.

● Πριν συνδέσετε τον σύνδεσμο οπτικών ινών, σκουπίστε τον με χαρτί καθρέφτη χωρίς σκόνη και φροντίστε να συνεργαστείτε με το άκρο οπτικών ινών ανιχνευτής προσώπου για παρατήρηση. Αφού επιβεβαιώσετε τον καθαρισμό, συνδέστε το μέσω του φλάντζα? η ακραία επιφάνεια του συνδετήρα οπτικών ινών μπορεί να καεί όταν το λέιζερ είναι συνδεδεμένο. Κατά τη σύνδεση της φλάντζας, πρέπει να βεβαιωθείτε ότι υπάρχει δεν είναι ελαφριά λειτουργία. Όταν δεν χρησιμοποιείται, καλύψτε το καπάκι σκόνης του σύνδεσμος οπτικών ινών.

● Για να αποφύγετε το κάψιμο της ακραίας όψης του συνδετήρα οπτικών ινών με σκόνη, μην συνδέετε και αποσυνδέετε συχνά τον σύνδεσμο οπτικών ινών στο μπροστινό μέρος πάνελ.

● Προσέξτε την αντοχή στην υγρασία και βάλτε το σε στεγνό χώρο τόπος.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Το προϊόν έχει καταστραφεί ή καταστραφεί λόγω φυσικών παραγόντων ή περιβαλλοντικές επιπτώσεις (ηλεκτροπληξία, σκόνη).

(2) Το προϊόν έχει καταστραφεί λόγω της μη τυπικής λειτουργίας του χρήστη.

(3) Το προϊόν έχει προφανή ανθρωπογενή βλάβη.

(4) Το προϊόν αποσυναρμολογείται, τροποποιείται ή επισκευάζεται χωρίς εξουσιοδότηση της εταιρείας·

(5) Το αυτοκόλλητο ετικέτας εγγύησης του περιβλήματος της φωτεινής πηγής είναι τροποποιημένο ή ελλιπές.

(6) Το προϊόν έχει καταστραφεί ή χαθεί κατά τη μεταφορά.
