1530nm 40mW DFB Fiber Coupled Laser

Επισκόπηση προϊόντος-1530nm 40mW DFB Fiber Coupled Laser

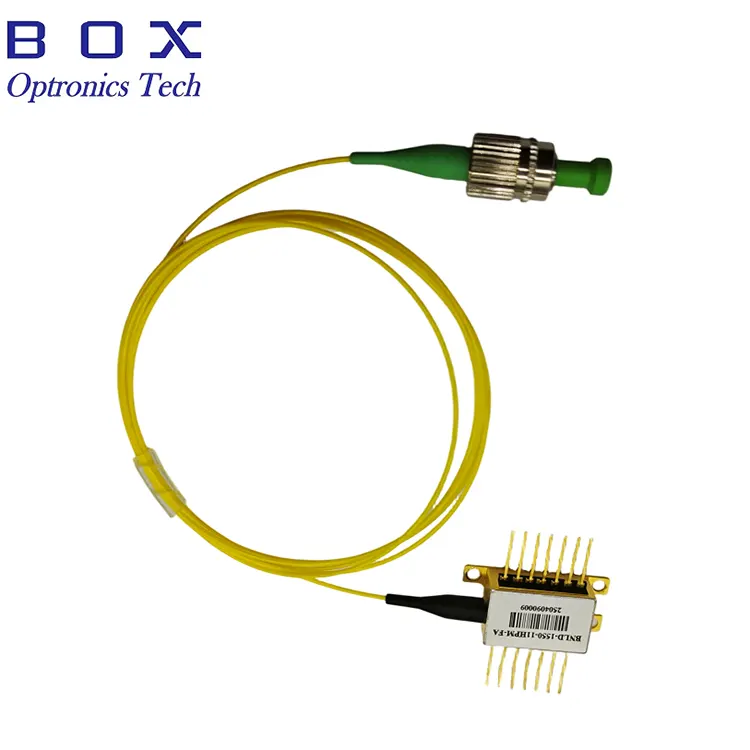

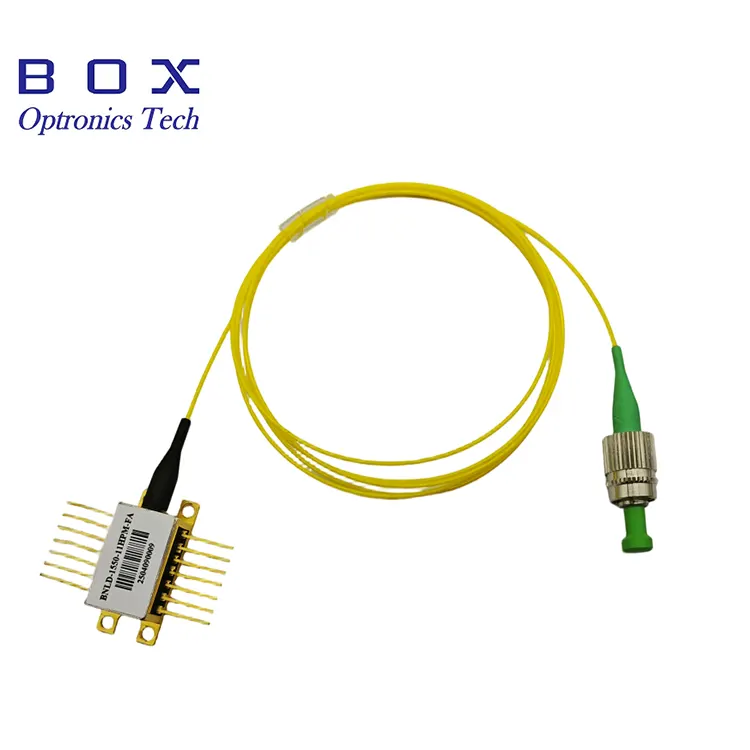

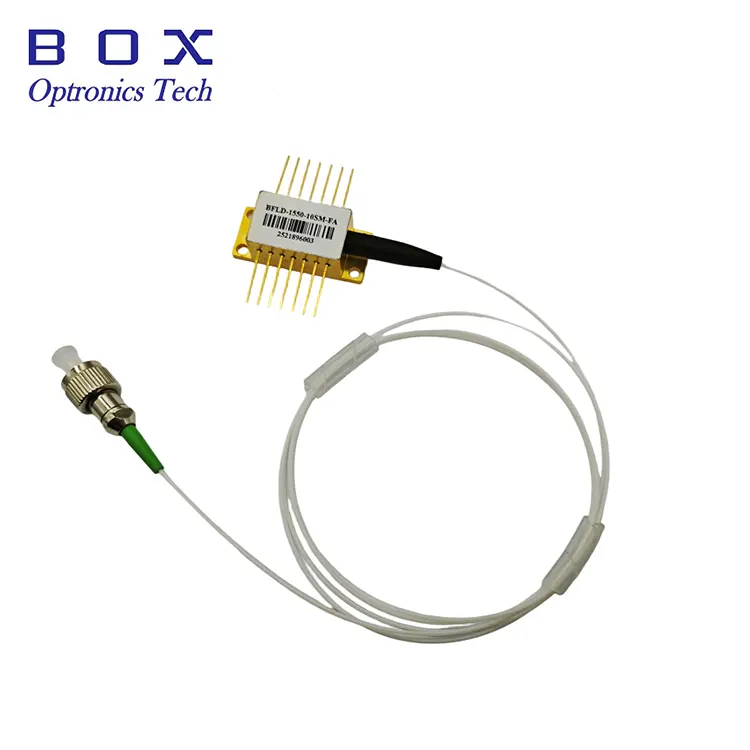

Το λέιζερ σύζευξης ινών DFB 1530 nm 40 mW (Μοντέλο BFLD-1530-40SM-FA) είναι μια δίοδος λέιζερ κατανεμημένης ανάδρασης υψηλής απόδοσης σχεδιασμένη για εφαρμογές που απαιτούν σταθερή, υψηλής ισχύος οπτική έξοδο μίας λειτουργίας. Παρέχοντας ελάχιστη ισχύ οπτικής εξόδου 40 mW μέσω ίνας μονής λειτουργίας με υποδοχή FC/APC, αυτή η συσκευή διαθέτει ενσωματωμένο οπτικό μονωτικό για να αποτρέπει την ανάκλαση και να εξασφαλίζει σταθερή λειτουργία.

Τοποθετημένο σε συσκευασία πεταλούδας 14 ακίδων με ενσωματωμένο θερμοηλεκτρικό ψυγείο (TEC) και θερμίστορ για ακριβές μήκος κύματος και σταθεροποίηση ισχύος, το λέιζερ προσφέρει εξαιρετική αναλογία καταστολής πλευρικής λειτουργίας (≥35dB) και αξιόπιστη απόδοση σε όλο το εύρος θερμοκρασίας λειτουργίας. Το συμβατό OC-48 pinout απλοποιεί την ενσωμάτωση σε υπάρχοντα σχέδια συστημάτων.

Αυτό το λέιζερ είναι κατάλληλο για συστήματα οπτικών δοκιμών, οπτικά συστήματα υψηλής ισχύος, εφαρμογές ανίχνευσης οπτικών ινών και όργανα που απαιτούν σταθερές πηγές λέιζερ υψηλής ισχύος 1530nm.

Βασικά Χαρακτηριστικά-1530nm 40mW DFB Fiber Coupled Laser

· Υψηλή οπτική ισχύς εξόδου: 40mW ελάχιστη, 50mW τυπική (έξοδος ίνας SM)

· Μήκος κύματος κέντρου: 1530 nm (εύρος: 1527–1533 nm)

· Υψηλός λόγος καταστολής πλευρικής λειτουργίας (SMSR): ≥35dB

· Ενσωματωμένος οπτικός απομονωτής για προστασία από την ανάκλαση

· Κοτσαδάκι ινών μονής λειτουργίας με υποδοχή FC/APC

· Πακέτο πεταλούδας 14 ακίδων με ενσωματωμένο TEC και θερμίστορ

· Συμβατό pinout OC-48 για εύκολη ενσωμάτωση συστήματος

· Ενσωματωμένη φωτοδίοδος οθόνης για παρακολούθηση ισχύος

· Μήκος κύματος ακριβείας και σταθεροποίηση ισχύος μέσω ελέγχου TEC

· Χαμηλό ρεύμα κατωφλίου: τυπικό 20 mA

· Ερμητικό πακέτο πεταλούδας για μακροπρόθεσμη αξιοπιστία

Τυπικές εφαρμογές-1530nm 40mW DFB σύζευξη λέιζερ ινών

· Οπτικά συστήματα δοκιμών και μετρήσεων

· Εφαρμογές ανίχνευσης οπτικών ινών και κατανεμημένων ανίχνευσης

· Λέιζερ και πηγές σήματος οπτικού ενισχυτή

· Συστήματα πολυπλεξίας διαίρεσης μήκους κύματος (WDM).

· Εξοπλισμός δοκιμής οπτικής επικοινωνίας

· Εργαστηριακά και ερευνητικά όργανα

· Χαρακτηρισμός και δοκιμή φωτονικών στοιχείων

· Ανάλυση και μέτρηση οπτικού φάσματος

· Βιομηχανικά συστήματα λέιζερ και ενσωμάτωση OEM

Προδιαγραφές προϊόντος-1530nm 40mW DFB Fiber Coupled Laser

Απόλυτες Μέγιστες Αξιολογήσεις

Ηλεκτρο-οπτικά χαρακτηριστικά (T = 25°C, IF = IOP)

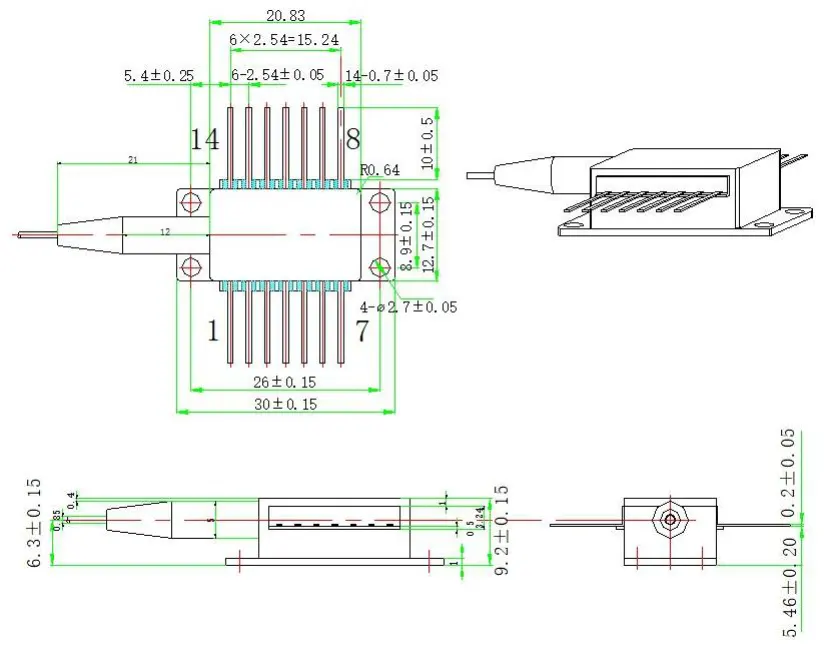

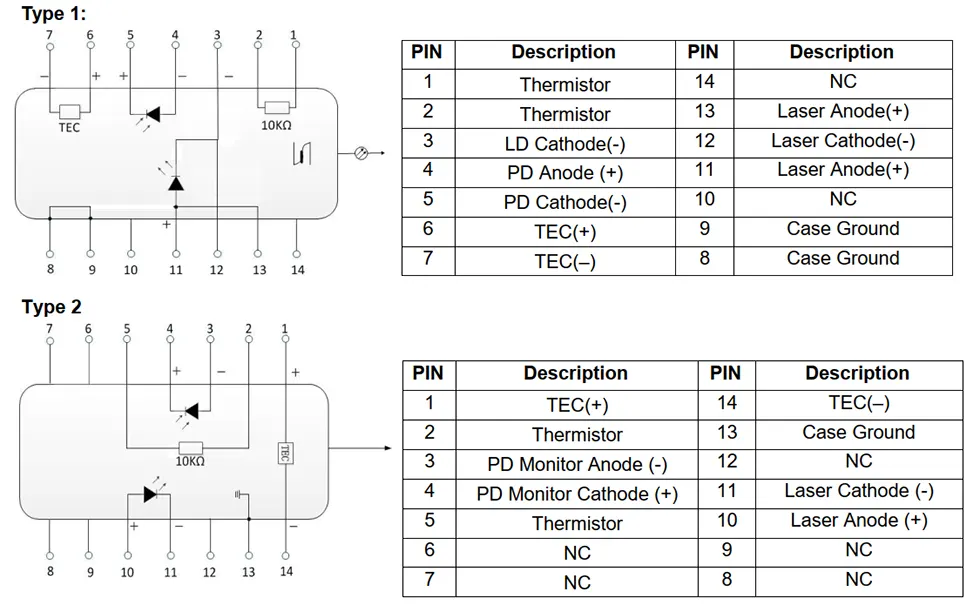

Package and Pin Definition-1530nm 40mW DFB Fiber Coupled Laser

Πληροφορίες παραγγελίας-1530nm 40mW DFB Fiber Coupled Laser

Διαθέσιμα μοντέλα

Σημείωση: Προσαρμοσμένα μήκη κύματος εντός της ζώνης C, εναλλακτικά επίπεδα ισχύος, διαφορετικά μήκη ινών και επιλογές σύνδεσης είναι διαθέσιμα κατόπιν αιτήματος. Επικοινωνήστε με την ομάδα πωλήσεών μας για τιμολόγηση προσαρμοσμένης διαμόρφωσης και χρόνο παράδοσης.

Γιατί να επιλέξετε Box Optronics DFB Laser;

· Αποδεδειγμένη τεχνολογία τσιπ λέιζερ DFB με σταθερές προδιαγραφές μήκους κύματος και ισχύος

· 100% λειτουργικός έλεγχος και έλεγχος καύσης πριν από την αποστολή

· Ανταγωνιστική τιμολόγηση με άμεση προμήθεια από το εργοστάσιο

· Ευέλικτες ποσότητες παραγγελιών — υποστήριξη τόσο για πρωτότυπα Ε&Α όσο και για όγκο παραγωγής

· Επιλογές προσαρμογής για διαμόρφωση μήκους κύματος, ισχύος, μήκους ίνας, υποδοχής και ακίδας

· Μακροπρόθεσμη σταθερότητα εφοδιασμού για προγράμματα παραγωγής και ενοποίηση συστημάτων

· Ερμική συσκευασία πεταλούδας με ενσωματωμένο TEC για αξιόπιστη λειτουργία

· Διεθνής αποστολή μέσω DHL/UPS/FedEx με πλήρη παρακολούθηση

Συχνές Ερωτήσεις (FAQ)

Ε: Ποια είναι η διαφορά μεταξύ των λέιζερ DFB και FP;

Α: Τα λέιζερ DFB (Distributed Feedback) ενσωματώνουν μια ενσωματωμένη δομή πλέγματος που επιτρέπει τη λειτουργία μονής διαμήκους λειτουργίας (SLM) με στενό πλάτος γραμμής και υψηλή αναλογία καταστολής πλευρικής λειτουργίας (SMSR ≥35dB για αυτήν τη συσκευή). Τα λέιζερ FP (Fabry-Perot) λειτουργούν συνήθως με πολλαπλούς διαμήκεις τρόπους λειτουργίας και έχουν ευρύτερη φασματική έξοδο.

Τα λέιζερ DFB προτιμώνται για εφαρμογές που απαιτούν ακριβή έλεγχο μήκους κύματος και υψηλή σταθερότητα, όπως συστήματα WDM, ανίχνευση ινών και όργανα ακριβείας, ενώ τα λέιζερ FP χρησιμοποιούνται συνήθως για ευαίσθητες στο κόστος εφαρμογές όπου ο αυστηρός έλεγχος μήκους κύματος είναι λιγότερο κρίσιμος.

Ε: Γιατί είναι σημαντικός ένας ενσωματωμένος μονωτήρας;

A: Οι οπισθοανακλάσεις από συνδέσεις ινών, οπτικά εξαρτήματα ή άκρα ινών μπορούν να επανασυνδεθούν στη δίοδο λέιζερ, προκαλώντας διακυμάνσεις ισχύος εξόδου, αστάθεια μήκους κύματος και αυξημένο θόρυβο. Ο ενσωματωμένος οπτικός απομονωτής μειώνει την οπτική ανάδραση, συμβάλλοντας στη διατήρηση σταθερής ισχύος εξόδου, σταθερότητας μήκους κύματος και απόδοσης χαμηλού θορύβου.

Ε: Ποιος είναι ο ρόλος του TEC και του θερμίστορ;

Α: Το θερμοηλεκτρικό ψυγείο (TEC) και το θερμίστορ συνεργάζονται για να διατηρήσουν τη θερμοκρασία του τσιπ λέιζερ μέσω ακριβούς ελέγχου θερμοκρασίας συσκευασίας. Δεδομένου ότι το μήκος κύματος και η ισχύς εξόδου λέιζερ εξαρτώνται από τη θερμοκρασία, ο ακριβής έλεγχος θερμοκρασίας εξασφαλίζει σταθερή απόδοση σε διάφορες συνθήκες περιβάλλοντος. Το θερμίστορ 10kΩ (τιμή B 3950K) παρέχει ανάδραση θερμοκρασίας στον ελεγκτή TEC, ο οποίος προσαρμόζει το ρεύμα TEC για να διατηρήσει τη ρυθμισμένη θερμοκρασία. Αυτό είναι απαραίτητο για εφαρμογές που απαιτούν σταθερό μήκος κύματος και ισχύ.

Ε: Τι σημαίνει συμβατό με το pinout OC-48;

A: Το pinout συμβατό με OC-48 αναφέρεται σε μια αντιστοίχιση καρφίτσας πακέτου πεταλούδας που υιοθετείται συνήθως σε εφαρμογές οπτικής επικοινωνίας OC-48 (2,5 Gbps SONET/SDH). Αυτή η συμβατότητα απλοποιεί την ενσωμάτωση σε συστήματα που χρησιμοποιούν παρόμοιες ηλεκτρικές και μηχανικές διεπαφές. Δύο επιλογές pinout (Τύπος 1 και Τύπος 2) είναι διαθέσιμες για την προσαρμογή διαφορετικών σχεδίων συστημάτων.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α: Το MOQ είναι 1 τεμ. Υποστηρίζουμε ευέλικτες ποσότητες παραγγελιών. Τα τυπικά μοντέλα μπορούν να διατεθούν σε μικρές ποσότητες για Ε&Α και πρωτότυπα, καθώς και μεγαλύτερους όγκους για παραγωγή. Επικοινωνήστε με την ομάδα πωλήσεών μας για συγκεκριμένη τιμολόγηση στην απαιτούμενη ποσότητα.

Ε: Μπορώ να λάβω ένα προσαρμοσμένο μήκος κύματος ή επίπεδο ισχύος;

Α: Ναι, προσφέρουμε επιλογές προσαρμογής, όπως μήκη κύματος συμβατά με CWDM και άλλα προσαρμοσμένα μήκη κύματος εντός του διαθέσιμου εύρους, εναλλακτικά επίπεδα ισχύος εξόδου, προσαρμοσμένα μήκη ινών, διαφορετικούς τύπους συνδετήρων (FC/APC, FC/UPC, LC, κ.λπ.) και προσαρμοσμένες διαμορφώσεις ακίδων. Επικοινωνήστε μαζί μας με τις συγκεκριμένες απαιτήσεις σας και η ομάδα μηχανικών μας θα εξετάσει τη σκοπιμότητα και θα παράσχει μια προσφορά.

Ε: Τι ρεύμα κίνησης χρειάζεται για να επιτευχθεί έξοδος 40 mW;

Α: Το τυπικό ρεύμα λειτουργίας στους 25°C είναι 200 ​​mA, με μέγιστο 300 mA. Το ρεύμα κατωφλίου είναι συνήθως 20 mA (ελάχιστο 14 mA, μέγιστο 50 mA). Το πραγματικό ρεύμα λειτουργίας μπορεί να διαφέρει μεταξύ μεμονωμένων συσκευών και ανάλογα με τη θερμοκρασία. Συνιστούμε τη χρήση ενός προγράμματος οδήγησης διόδου λέιζερ με κατάλληλο περιορισμό ρεύματος και λειτουργία APC (Automatic Power Control) για σταθερή λειτουργία.

Ε: Είναι η συσκευασία πεταλούδας ερμητικά σφραγισμένη;

Α: Ναι, η συσκευασία πεταλούδας 14 ακίδων είναι ερμητικά σφραγισμένη, προστατεύοντας το τσιπ λέιζερ, τον απομονωτή και τα εσωτερικά εξαρτήματα από την υγρασία, τη σκόνη και τους περιβαλλοντικούς ρύπους. Αυτό εξασφαλίζει αξιόπιστη μακροχρόνια λειτουργία και είναι σημαντικό για τη διατήρηση σταθερής απόδοσης κατά τη διάρκεια ζωής του προϊόντος.

Φύλλο δεδομένων και δοκιμαστικό φύλλο-1530nm 40mW DFB Fiber Coupled Laser

φύλλο δεδομένων

φύλλο δοκιμής
