Λέιζερ DWDM DFB 1550,12 nm

Επισκόπηση προϊόντος-1550.12nm DWDM DFB Laser

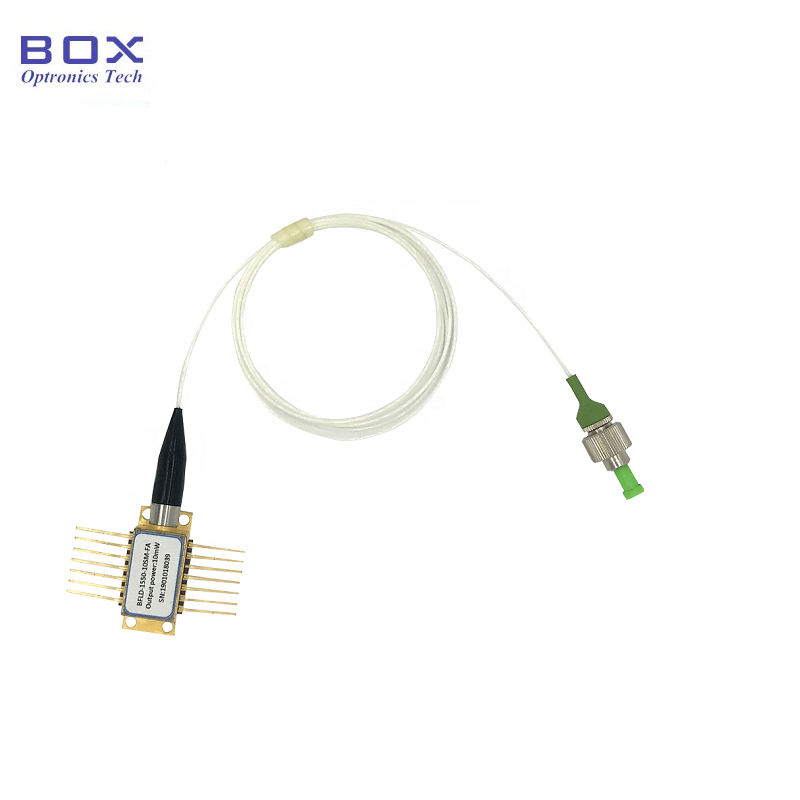

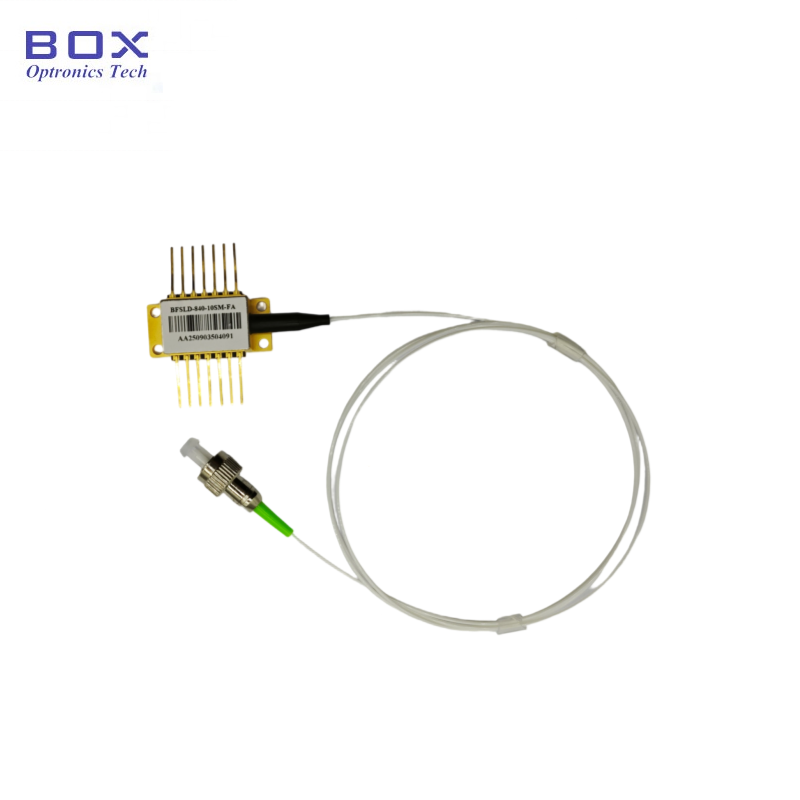

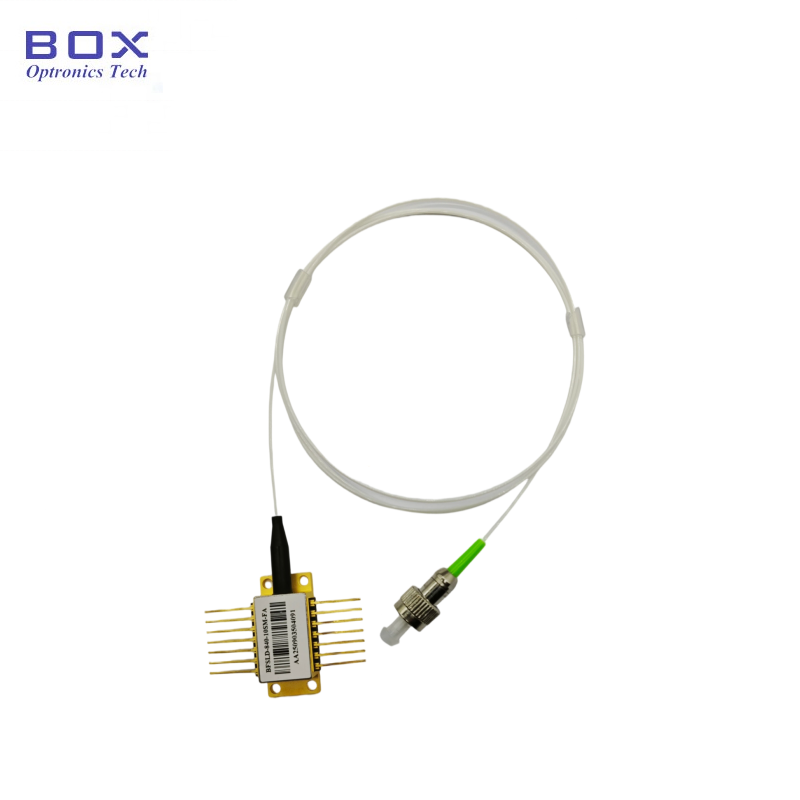

Το λέιζερ DWDM DFB 1550,12 nm (Μοντέλο BFLD-CH34-XXSM-FA, ITU Grid Channel 34) είναι μια δίοδος λέιζερ κατανεμημένης ανάδρασης συσκευασμένη με πεταλούδα 14 ακίδων ειδικά σχεδιασμένη για αναλογική μετάδοση CATV και εφαρμογές οπτικής επικοινωνίας DWDM. Λειτουργώντας στο τυπικό μήκος κύματος δικτύου ITU των 1550,12 nm, αυτή η συσκευή παρέχει οπτική ισχύ εξόδου 10 mW ή 20 mW μέσω ίνας μονής λειτουργίας ή διατήρησης πόλωσης με υποδοχή FC/APC.

Τοποθετημένο σε ερμητική συσκευασία πεταλούδας 14 ακίδων με ενσωματωμένο απομονωτή, θερμοηλεκτρικό ψυγείο (TEC), θερμίστορ 10 kΩ και φωτοδίοδο οθόνης, το λέιζερ παρέχει σταθεροποίηση θερμοκρασίας και ισχύος σε όλο το εύρος θερμοκρασίας λειτουργίας -40°C έως +85°C. Δύο διαμορφώσεις pinout (Τύπος 1 και Τύπος 2) είναι διαθέσιμες για συμβατότητα με διαφορετικά σχέδια πλακέτας συστήματος.

Βασικά Χαρακτηριστικά-1550,12nm DWDM DFB Laser

· Τυπικό μήκος κύματος πλέγματος ITU: 1550,12 nm (Κανάλι 34), πλήρες εύρος CH18–CH64 προαιρετικό

· Υψηλή οπτική ισχύς εξόδου: 10 mW ή 20 mW

· Προηγμένη σχεδίαση αναλογικού τσιπ βελτιστοποιημένη για μετάδοση CATV

· Υψηλός λόγος καταστολής πλευρικής λειτουργίας: SMSR ≥30dB

· Ενσωματωμένος οπτικός απομονωτής: ≥30dB απομόνωση @25°C

· Υψηλή απώλεια οπτικής επιστροφής: ≥40dB

· Ευρύ εύρος ζώνης διαμόρφωσης: τυπικό 2,5 GHz

· Πακέτο ερμητικής πεταλούδας 14 ακίδων με ενσωματωμένο TEC και θερμίστορ

· Ενσωματωμένη φωτοδίοδος οθόνης για παρακολούθηση ισχύος

· Επιλογές ινών: SMF-28e μονής λειτουργίας ή PMF-1550 ίνα διατήρησης πόλωσης

· Τυπική υποδοχή FC/APC, πλεξίδα 1,0 m (χαλαρός σωλήνας 900 μm)

· Ευρύ εύρος θερμοκρασίας λειτουργίας: -40°C έως +85°C

· Δύο διαμορφώσεις pinout (Τύπος 1 / Τύπος 2) για ευελιξία σχεδιασμού

Τυπικές εφαρμογές-1550,12nm DWDM DFB Laser

· Δίκτυα εκπομπής CATV και συστήματα μετάδοσης headend

· Δίκτυα με περιορισμένους πόρους οπτικών ινών (πολπλεξία μήκους κύματος)

· Κόμβος καλωδιακής τηλεόρασης και εξοπλισμός διανομής

· Μονάδες οπτικού πομπού για αναλογικές ίνες RF

· Δοκιμή οπτικών ινών και όργανα μέτρησης

· Δορυφορική και κατανομή σήματος ραδιοσυχνοτήτων σε οπτική ίνα

· Έρευνα και ανάπτυξη σε εργαστήρια οπτικών επικοινωνιών

· Ενσωμάτωση OEM στον εξοπλισμό CATV και τηλεπικοινωνιών

Προδιαγραφές προϊόντος-1550,12nm DWDM DFB Laser

Απόλυτες Μέγιστες Αξιολογήσεις

Ηλεκτρο-οπτικά χαρακτηριστικά (T = 25°C, IF = IOP)

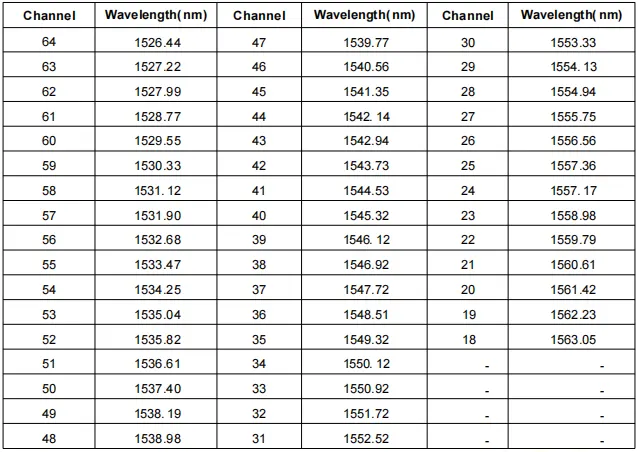

Αναφορά μήκους κύματος πλέγματος ITU (Επιλεγμένα κανάλια)

Σημείωση: Πλήρη κανάλια δικτύου ITU CH18–CH64 (1526,44nm–1563,05nm) διαθέσιμα κατόπιν αιτήματος.

Προδιαγραφές οπτικών ινών-1550,12nm DWDM DFB Laser

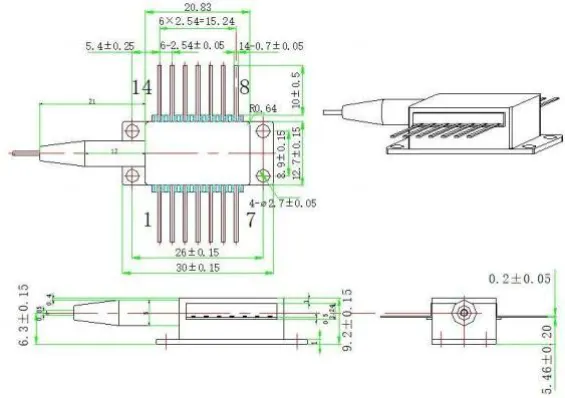

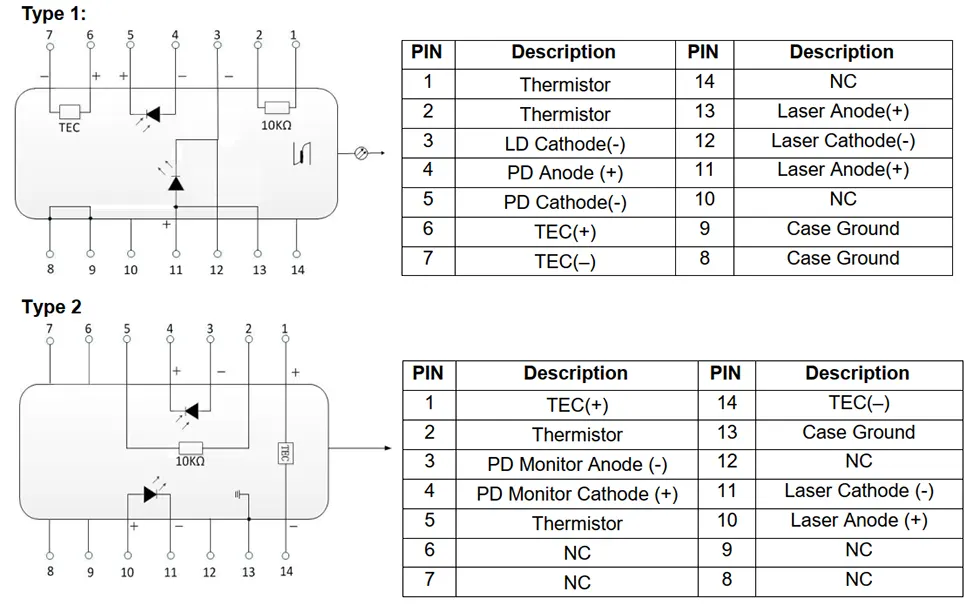

Package and Pin Definition-1550.12nm DWDM DFB Laser

Πληροφορίες παραγγελίας-1550.12nm DWDM DFB Laser

Μοντέλο Ονοματολογία

BFLD - XXXX - XX - XX - XX (-X)

Παράδειγμα: BFLD-CH34-10SM-FA

Γιατί να επιλέξετε τα λέιζερ Box Optronics DWDM DFB;

· Αποδεδειγμένη τεχνολογία τσιπ λέιζερ DFB με βελτιστοποιημένη αναλογική σχεδίαση για εφαρμογές CATV

· 100% λειτουργικός έλεγχος και έλεγχος καύσης πριν από την αποστολή

· Πλήρης υποστήριξη μήκους κύματος πλέγματος ITU (CH18–CH64) με αυστηρή ανοχή μήκους κύματος

· Ανταγωνιστική τιμολόγηση με άμεση προμήθεια από το εργοστάσιο

· Ευέλικτες ποσότητες παραγγελιών — υποστήριξη τόσο για πρωτότυπα Ε&Α όσο και για όγκο παραγωγής

· Επιλογές προσαρμογής για το μήκος κύματος, την ισχύ, τον τύπο ίνας, τον σύνδεσμο και τη διαμόρφωση ακίδας

· Μακροπρόθεσμη σταθερότητα εφοδιασμού για προγράμματα ανάπτυξης και παραγωγής δικτύου CATV

· Ερμική συσκευασία πεταλούδας με ενσωματωμένο TEC για αξιόπιστη λειτουργία σε ευρεία θερμοκρασία

· Διεθνής αποστολή μέσω DHL/UPS/FedEx με πλήρη παρακολούθηση

Συχνές Ερωτήσεις (FAQ)

Ε: Ποια είναι η διαφορά μεταξύ αυτού του λέιζερ DWDM DFB και ενός τυπικού λέιζερ DFB;

A: Αυτό το λέιζερ DFB πλέγματος ITU συνδυάζει ακριβή έλεγχο μήκους κύματος με βελτιστοποιημένη απόδοση αναλογικής CATV. Διαθέτει βελτιστοποιημένο σχεδιασμό τσιπ λέιζερ για υψηλό λόγο φορέα προς θόρυβο (CNR), απόδοση χαμηλής παραμόρφωσης (CSO/CTB) και σταθερή οπτική έξοδο.

Σε σύγκριση με τα τυπικά λέιζερ DFB που έχουν σχεδιαστεί κυρίως για ψηφιακή οπτική επικοινωνία, τα λέιζερ CATV DFB είναι ειδικά βελτιστοποιημένα για εφαρμογές αναλογικής διαμόρφωσης όπου η γραμμικότητα και η απόδοση θορύβου είναι ζωτικής σημασίας.

Ε: Ποια μήκη κύματος πλέγματος ITU είναι διαθέσιμα;

Α: Προσφέρουμε μήκη κύματος πλέγματος ITU-T από CH18 (1563,05nm) έως CH64 (1526,44nm), καλύπτοντας κανάλια DWDM της ζώνης C που χρησιμοποιούνται συνήθως. Τα προσαρμοσμένα μήκη κύματος είναι διαθέσιμα σύμφωνα με συγκεκριμένες απαιτήσεις συστήματος.

Ε: Ποια είναι η διαφορά μεταξύ των επιλογών ινών SMF και PMF;

Α: Το SMF-28e είναι τυπική ίνα απλής λειτουργίας, κατάλληλη για τις περισσότερες εφαρμογές CATV και γενικές εφαρμογές οπτικής επικοινωνίας όπου η πόλωση δεν είναι κρίσιμη. Το PMF-1550 είναι ίνα διατήρησης της πόλωσης, σχεδιασμένη για συστήματα ευαίσθητα στην πόλωση. Για την ίνα PM, ο αργός άξονας είναι ευθυγραμμισμένος με το κλειδί σύνδεσης. Επιλέξτε με βάση τις απαιτήσεις πόλωσης του συστήματός σας.

Ε: Γιατί είναι σημαντικός ένας ενσωματωμένος απομονωτής για εφαρμογές CATV;

Α: Η οπτική ανάδραση που προκαλείται από ανακλάσεις ινών ή οπτικά εξαρτήματα μπορεί να προκαλέσει θόρυβο, αστάθεια μήκους κύματος και υποβάθμιση του σήματος σε αναλογικά συστήματα μετάδοσης. Ο ενσωματωμένος οπτικός απομονωτής καταστέλλει την οπτική ανάδραση, εξασφαλίζοντας σταθερή ισχύ εξόδου, χαμηλό θόρυβο και αξιόπιστη απόδοση μετάδοσης CATV.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α: Το MOQ είναι 1 τεμ. Υποστηρίζουμε ευέλικτες ποσότητες παραγγελιών. Τα τυπικά μοντέλα μπορούν να παρέχονται σε μικρές ποσότητες για Ε&Α και πρωτότυπα, καθώς και μεγαλύτερους όγκους για ανάπτυξη και παραγωγή δικτύου CATV. Επικοινωνήστε με την ομάδα πωλήσεών μας για συγκεκριμένη τιμολόγηση στην απαιτούμενη ποσότητα.

Ε: Μπορώ να αποκτήσω προσαρμοσμένη διαμόρφωση μήκους κύματος, ισχύος ή σύνδεσης;

Α: Ναι, προσφέρουμε ολοκληρωμένες επιλογές προσαρμογής, όπως οποιοδήποτε μήκος κύματος δικτύου ITU (CH18–CH64), προσαρμοσμένα επίπεδα ισχύος εξόδου εντός 6–20 mW, εναλλακτικούς τύπους και μήκη ινών, διαφορετικούς τύπους συνδετήρων (FC/APC, SC/APC, LC, κ.λπ.) και προσαρμοσμένες διαμορφώσεις ακροδεκτών (Τύπος 1 ή Τύπος 2). Επικοινωνήστε μαζί μας με τις συγκεκριμένες απαιτήσεις σας και η ομάδα μηχανικών μας θα εξετάσει τη σκοπιμότητα και θα παράσχει μια προσφορά.

Φύλλο δεδομένων και φύλλο δοκιμής

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Χρόνος ανοχής

· Τυπικές μονάδες (μοντέλα σε απόθεμα): 3~5 εργάσιμες ημέρες

· Τυπική παραγωγή: 2~3 εβδομάδες

· Παραγγελίες όγκου: Επικοινωνήστε μας για ένα πρόγραμμα παραγωγής

· Προσαρμοσμένες παραγγελίες: 3~4 εβδομάδες

· Διεθνής αποστολή: ~5 εργάσιμες ημέρες (DHL/UPS/FedEx Express)

Σημειώσεις λειτουργίας και χειρισμός

· Οι δίοδοι λέιζερ είναι συσκευές ευαίσθητες στην ηλεκτροστατική εκκένωση (ESD) — να χρησιμοποιείτε πάντα την κατάλληλη προστασία ESD κατά το χειρισμό

· Αποφύγετε να αγγίζετε το άκρο της ίνας και τα οπτικά εξαρτήματα με γυμνά δάχτυλα για να αποφύγετε τη μόλυνση

· Αποθηκεύστε τις αχρησιμοποίητες συσκευές σε συσκευασία ασφαλή για ESD στη συνιστώμενη θερμοκρασία αποθήκευσης (-40°C έως +85°C)

· Μην υπερβαίνετε τις απόλυτες μέγιστες αξιολογήσεις που καθορίζονται στο φύλλο δεδομένων

· Να χρησιμοποιείτε πάντα πρόγραμμα οδήγησης διόδου λέιζερ με περιορισμό ρεύματος και προστασία υπέρτασης

· Ενεργοποιήστε τη σταθεροποίηση θερμοκρασίας TEC πριν από την εφαρμογή ρεύματος κίνησης λέιζερ για βέλτιστη απόδοση και αξιοπιστία

· Αποφύγετε την υπερβολική κάμψη της κοτσίδας των ινών  για να αποτρέψετε τη ζημιά στις ίνες

· Καθαρίστε τους συνδέσμους ινών με κατάλληλα εργαλεία καθαρισμού πριν από το ζευγάρωμα για να αποφύγετε ζημιά και απώλεια εισαγωγής

· Η λειτουργία του λέιζερ πάνω από το ονομαστικό ρεύμα ή το εύρος εξωτερικής θερμοκρασίας μπορεί να μειώσει τη διάρκεια ζωής και να προκαλέσει μόνιμη βλάβη
