Μονάδα διόδου λέιζερ 1030nm 50mW DFB

Πίνακας περιεχομένων

1. Παρουσίαση των 1030nm Μονάδα διόδου λέιζερ DFB 50 mW

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

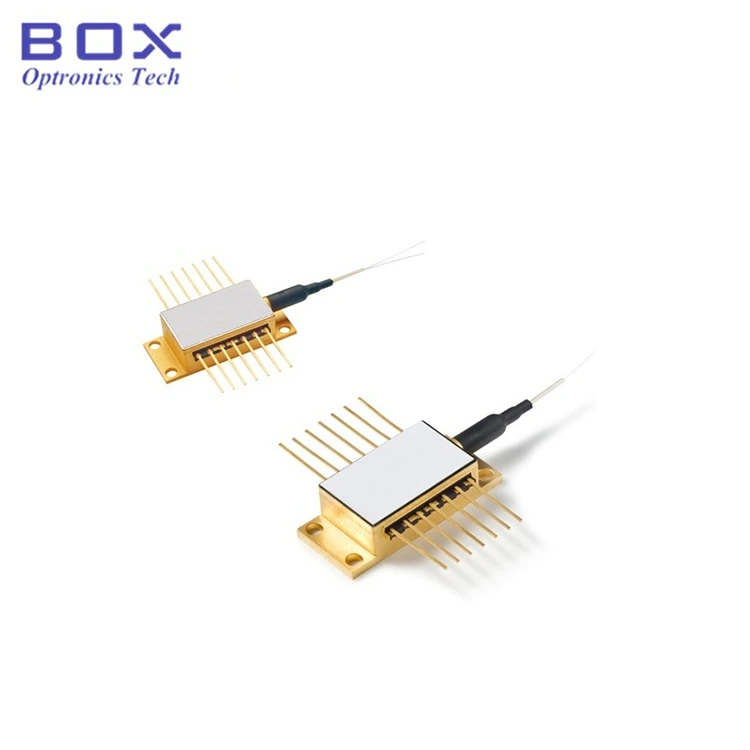

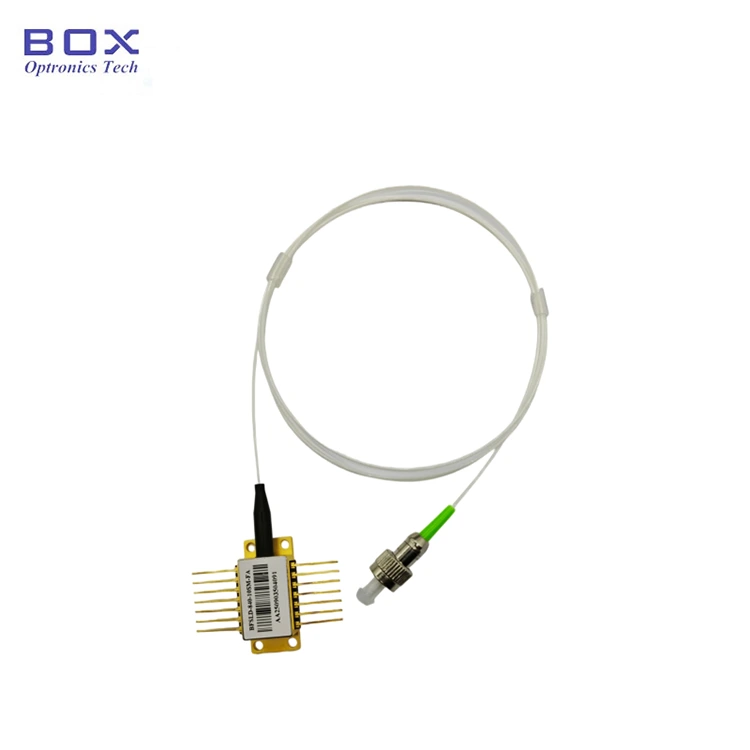

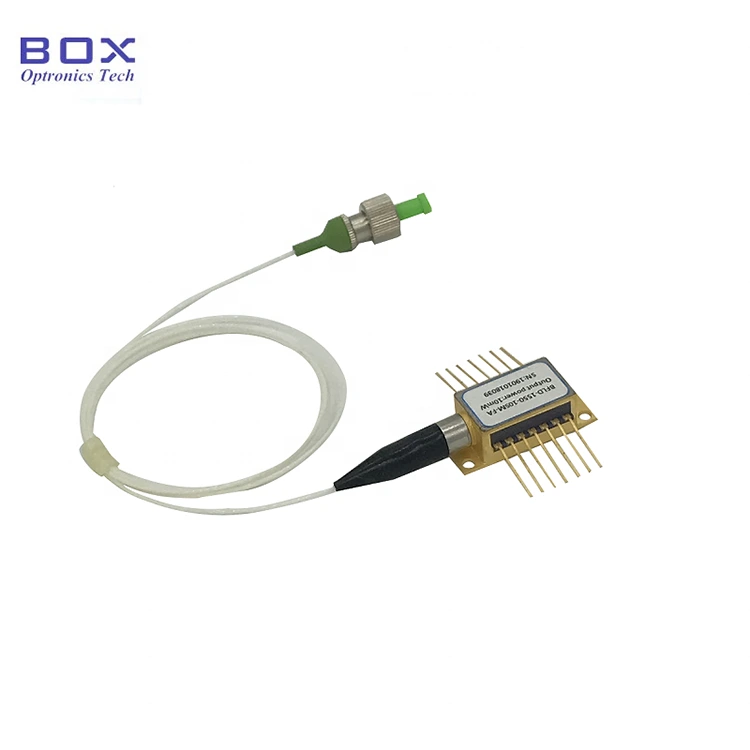

Η μονάδα διόδου λέιζερ 1030nm 50mW DFB είναι ερμητικά σφραγισμένο σε συσκευασία πεταλούδας 14 ακίδων. Υποστηρίζει CW ή παλμική λειτουργία και ενσωματώνει ψυγείο TEC και θερμίστορ για σταθερό φάσμα. Κατάλληλο για φασματοσκοπία, τηλεπικοινωνιών, φωτισμού και ανίχνευσης. Πριν από την ενεργοποίηση, ενεργοποιήστε πρώτα το ψυγείο TEC, στη συνέχεια εφαρμόστε την ισχύ σε μικρά βήματα για να αποτρέψετε την υπερθέρμανση του τσιπ ή γίνεται υπερφόρτωση.

Προδιαγραφές προϊόντος

Χαρακτηριστικά προϊόντος

● Κατανεμημένο λέιζερ ανάδρασης.

● CW ή παλμική λειτουργία.

● Ενσωματωμένη οθόνη PD, θερμοηλεκτρικό ψυγείο και θερμίστορ.

● Προαιρετική υποδοχή FC/APC.

Εφαρμογές προϊόντων

● Φασματοσκοπία;

● Τηλεπικοινωνίες;

● Φωτισμός;

● Αίσθηση.

Προϊόν Λεπτομέρειες

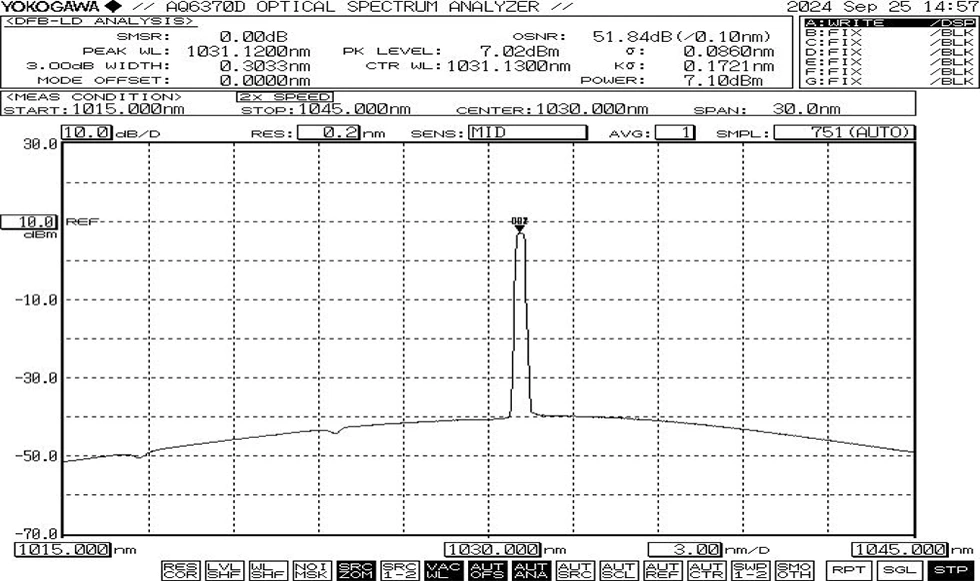

● Τυπικό φάσμα: 1030 nm, +/-2 nm ανοχή WL

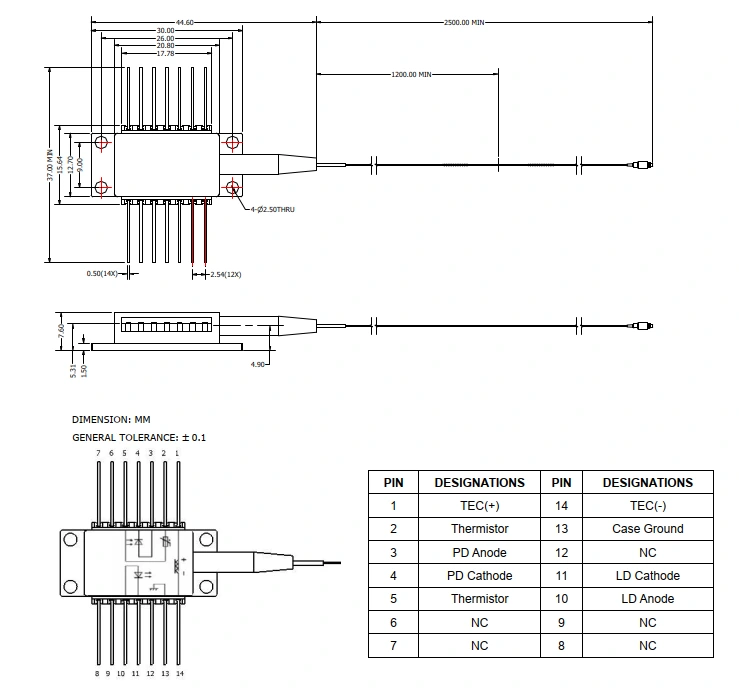

● Σχέδιο πακέτου και ορισμός καρφίτσας (Μονάδα:mm)

FAQ

(1) Είναι είναι δυνατόν να ρυθμίσετε το μήκος κύματος μεταβάλλοντας τη θερμοκρασία; Τι είναι το συντελεστής;

--Μήκος κύματος/συντελεστής θερμοκρασίας 0,01nm/℃.

(2) Τι είναι το τύπος ινών;

--Corning HI1060,NA=0,14,MFD=6,2um@1060nm.

(3) Τι είναι το εύρος ρύθμισης ισχύος;

--10~100%.

(4) Εσείς παρέχετε προστατευτικό σωλήνα και σύνδεσμο για το LD;

--Ναί. Ο χαλαρός σωλήνας 900um και το FC/APC είναι προαιρετικά.

Παραγγελία πληροφορίες

π.χ.: BFLD-D1030-50SM-FA

(Πληροφορίες παραγγελίας: Μονάδα διόδου λέιζερ 1030nm 50mW DFB, πεταλούδα συσκευασία, με ίνα SM, βύσμα FC/APC).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. κάνω μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένος.

● Κατά τη χρήση της συσκευής, τηρείτε αυστηρά την τάση λειτουργίας και τρέχοντα εύρη που καθορίζονται στο φύλλο δεδομένων. Βασικές παράμετροι—συμπεριλαμβανομένου του Ith (Ρεύμα κατωφλίου), μέγιστο Iop (Μέγιστο ρεύμα λειτουργίας), Vop max (Μέγιστο Τάση λειτουργίας) και λc (Κεντρικό μήκος κύματος)—θα πρέπει να αναφέρονται συγκεκριμένα στην έκθεση δοκιμής που παρέχεται κατά τη στιγμή της αποστολής.Σημείωση:Λειτουργία πέρα από τις απόλυτες μέγιστες τιμές μπορεί να προκαλέσει μόνιμη βλάβη στη συσκευή.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
