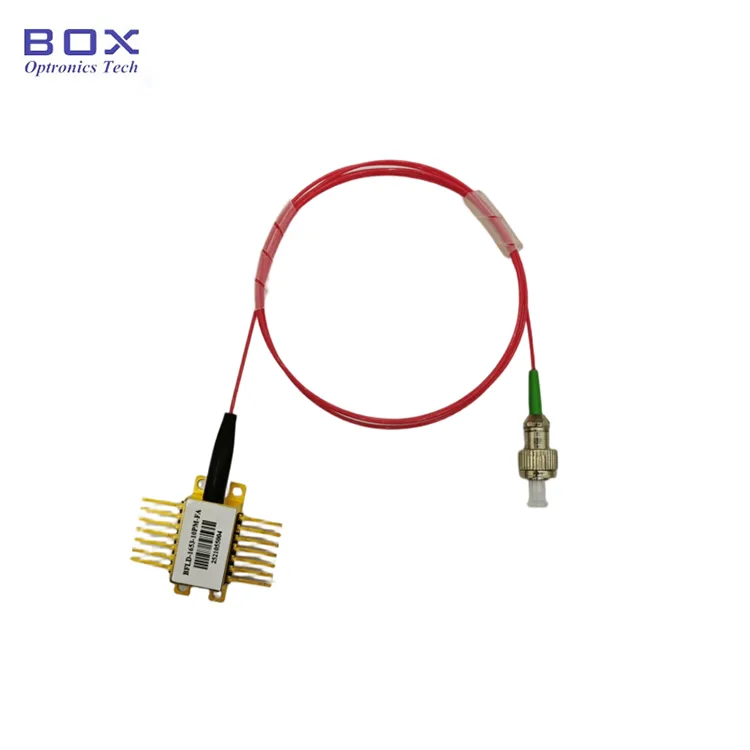

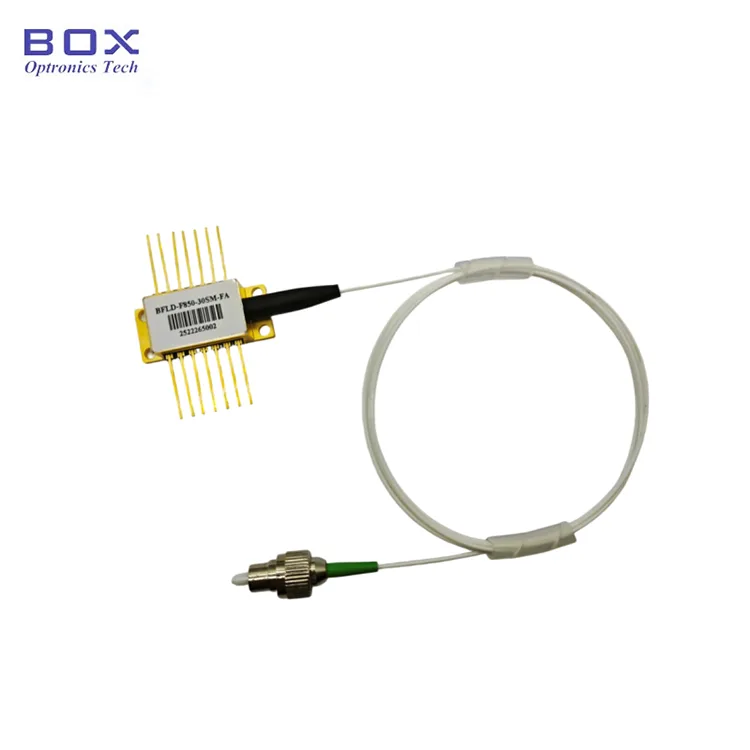

1310nm 100mW DFB Laser

Η Box Optronics παρέχει το λέιζερ DFB 1310nm 100mW, μια πηγή λέιζερ κορυφαίας σύζευξης με ίνες σχεδιασμένη για απαιτητικές εφαρμογές οπτικής επικοινωνίας, ανίχνευσης και δοκιμών. Αυτή η συσκευή διαθέτει μια δομή κατανεμημένης ανάδρασης πολλαπλών κβαντικών πηγαδιών (MQW), που παρέχει εξαιρετική σταθερότητα μήκους κύματος, υψηλή αναλογία καταστολής πλευρικής λειτουργίας και έως και 120 mW ισχύος εξόδου ίνας μονής λειτουργίας.

Στεγασμένο σε μια τυπική συσκευασία πεταλούδας 14 ακίδων με ενσωματωμένο ψυγείο TEC, θερμίστορ, οπτικό απομονωτή και φωτοδίοδο οθόνης, αυτό το λέιζερ είναι συμβατό με τα πρότυπα pinout OC-48. Είτε πρόκειται για συστήματα δοκιμών υψηλής ισχύος, για δίκτυα ανίχνευσης οπτικών ινών ή για συστήματα επικοινωνίας επόμενης γενιάς, το Box Optronics προσφέρει αξιόπιστη απόδοση που υποστηρίζεται από αυστηρό έλεγχο ποιότητας και παγκόσμια τεχνική υποστήριξη.

Βασικά Χαρακτηριστικά-1310nm 100mW DFB Laser

● Υψηλή οπτική ισχύς εξόδου: έως 120 mW τυπική (ίνα SM)

● Δομή DFB πολλαπλών κβαντικών πηγαδιών (MQW) για ανώτερη σταθερότητα μήκους κύματος

● Υψηλός λόγος καταστολής πλευρικής λειτουργίας (SMSR): >35dB τυπικό

● Ενσωματωμένος οπτικός απομονωτής για προστασία από την ανάκλαση

● Ενσωματωμένο ψυγείο και θερμίστορ TEC για ακριβή έλεγχο του μήκους κύματος

● Φωτοδίοδος παρακολούθησης για παρακολούθηση ισχύος σε πραγματικό χρόνο

● Επιλογές ινών μονής λειτουργίας (SM) ή διατήρησης πόλωσης (PM).

● Τυπική υποδοχή ινών FC/APC (προσαρμόσιμη)

● Συμβατό με pinout OC-48, βιομηχανικό πρότυπο πακέτο πεταλούδας 14 ακίδων

Τυπικές εφαρμογές-1310nm 100mW DFB Laser

● Συστήματα οπτικών δοκιμών και μέτρησης υψηλής ισχύος

● Πομποί και πομποδέκτες επικοινωνίας οπτικών ινών

● Πηγές σποράς οπτικού ενισχυτή

● FMCW LiDAR

● Εργαστήρια έρευνας και ανάπτυξης

● Παρακολούθηση και έλεγχος βιομηχανικών διεργασιών

Τεχνικά Χαρακτηριστικά-1310nm 100mW DFB Laser

Απόλυτες Μέγιστες Αξιολογήσεις

Οπτικά-Ηλεκτρικά Χαρακτηριστικά (T=25°C, IF=IOP)

Λεπτομέρειες προϊόντος-1310nm 100mW DFB Laser

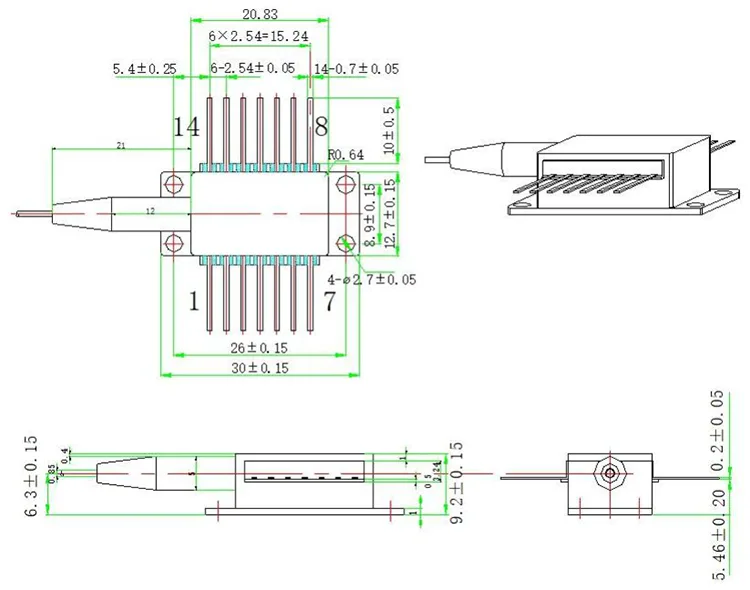

Διαστάσεις συσκευασίας

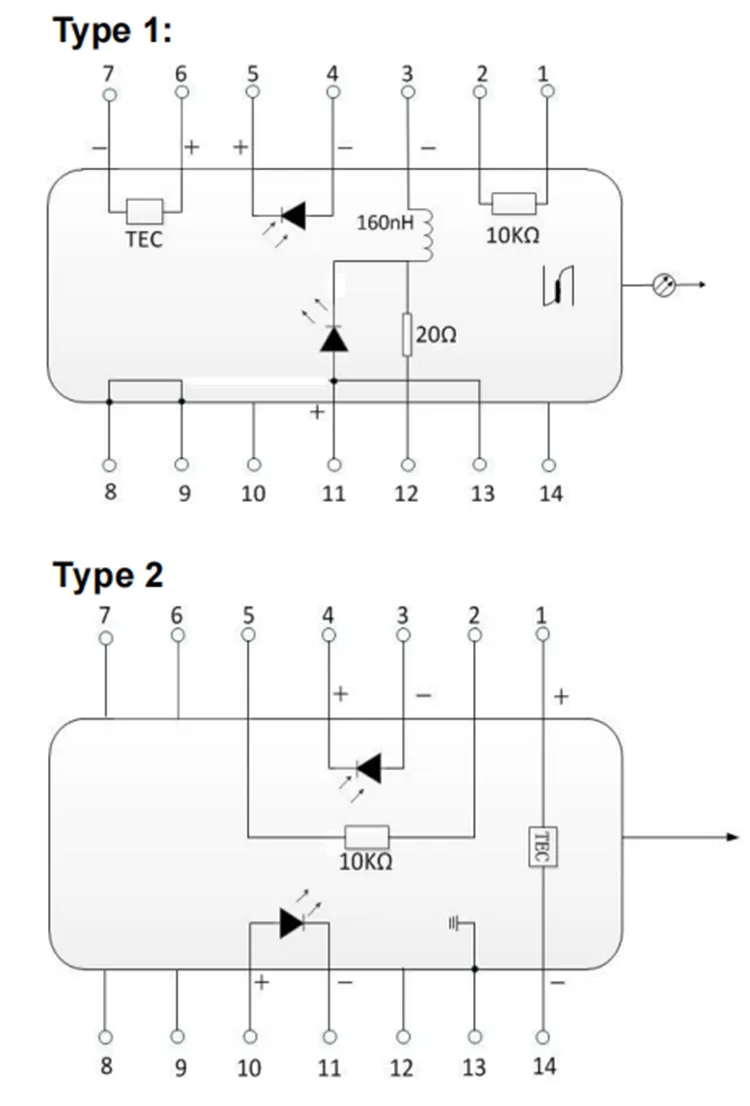

Ορισμός Pinout (Τύπος 1)

Ορισμός Pinout (Τύπος 2)

Γιατί να επιλέξετε το Box Optronics;

● ✓ 10+ χρόνια επαγγελματικής εμπειρίας στην κατασκευή διόδων λέιζερ

● ✓ Αυστηρός ποιοτικός έλεγχος με 100% δοκιμή πριν από την αποστολή

● ✓ Ανταγωνιστική τιμολόγηση με σταθερή δυνατότητα παράδοσης χύμα

● ✓ Ευέλικτες επιλογές προσαρμογής για μήκος κύματος, ισχύ, ίνα και πακέτο

● ✓ 7×24 ώρες τεχνική υποστήριξη και γρήγορη απόκριση

● ✓ Δείγμα δοκιμής διαθέσιμο για αξιολόγηση

● ✓ Πιστοποιημένο σύστημα διαχείρισης ποιότητας ISO9001:2015

● ✓ Παγκόσμια αποστολή με DHL, UPS, FedEx express παράδοση

Πληροφορίες Παραγγελίας

Αριθμός ανταλλακτικού

BFLD - XXXX - XX - XX - X

Παράδειγμα:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pin Butterfly Laser Diode, PM fiber, FC/APC connector, Type-2 pin-out

Διαθέσιμες επιλογές προσαρμογής

● Μήκος κύματος κέντρου: 1270~1650 nm (διαθέσιμα προσαρμοσμένα μήκη κύματος)

● Ισχύς εξόδου: 10 mW, 20 mW, άλλα

● Τύπος ίνας: ίνα απλής λειτουργίας, ίνα διατήρησης πόλωσης

● Μήκος ινών: 1 m, 1,5 m, 2 m (προσαρμοσμένα μήκη)

● Τύπος σύνδεσης: FC/APC, FC/UPC, SC/APC, LC/APC, γυμνή ίνα

● Διαμόρφωση pinout: Τύπος 1, Τύπος 2

Για προσαρμοσμένες απαιτήσεις, επικοινωνήστε με την ομάδα πωλήσεών μας:

Email: sales06@boxoptronics.com

Τηλ: +86-13322933691

Ιστοσελίδα: www.boxphotonics.com

Φύλλο δεδομένων και έκθεση δοκιμής

Κάθε μονάδα αποστέλλεται με μια ολοκληρωμένη αναφορά δοκιμής που τεκμηριώνει τις μετρημένες παραμέτρους απόδοσης. Το φύλλο δοκιμής περιέχει λεπτομερείς προδιαγραφές, καμπύλες απόδοσης και σημειώσεις προσοχής.

● Με κάθε ενότητα περιλαμβάνεται ατομική αναφορά δοκιμής

● Παρέχονται τυπικές φασματικές καμπύλες και καμπύλες ισχύος

Φύλλο δεδομένων

Έκθεση δοκιμής για αναφορά

Όροι προσφοράς και πληρωμής

Όροι προσφοράς

● EXW (Ex Works): Συνιστάται εάν έχετε λογαριασμό DHL/UPS/FedEx. Στέλνουμε χρησιμοποιώντας τον λογαριασμό σας. δεν χρεώνονται έξοδα αποστολής από εμάς.

● DAP (Παράδοση στο Τόπο): Εάν δεν έχετε λογαριασμό ταχυμεταφοράς, μπορούμε να κανονίσουμε την αποστολή με προπληρωμένο φορτίο.

● Άλλοι όροι: Επικοινωνήστε μαζί μας για να συζητήσουμε.

Όροι πληρωμής

● PayPal: Γρήγορη και ασφαλής πληρωμή για δείγματα και μικρές παραγγελίες

● T/T (Τραπεζική μεταφορά): Τυπική μέθοδος πληρωμής για κανονικές παραγγελίες παραγωγής

● Alibaba Trade Assurance: Ασφαλής προστασία παραγγελιών για ηλεκτρονικές συναλλαγές με εγγύηση αγοραστή

● Ευέλικτοι όροι πληρωμής: Διαπραγματεύσιμοι για μακροπρόθεσμους ή στρατηγικούς συνεργάτες

Χρόνος ανοχής

● Τυπική παραγωγή: ~10 εργάσιμες ημέρες

● Είδη σε απόθεμα: 2-3 εργάσιμες ημέρες για την αποστολή

● Προσαρμοσμένες διαμορφώσεις: 15-20 εργάσιμες ημέρες

● Παραγγελίες όγκου: Επικοινωνήστε για το πρόγραμμα παραγωγής

● Διεθνής αποστολή: 3-5 εργάσιμες ημέρες (DHL/UPS/FedEx express)

● Ταχεία υπηρεσία: Διατίθεται κατόπιν αιτήματος (ενδέχεται να ισχύει πρόσθετη χρέωση)

Σημειώσεις λειτουργίας και χειρισμός

Προστασία ESD

Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. Απαιτείται αυστηρή τήρηση των μέτρων αντιστατικής προστασίας κατά τη συσκευασία, τη μεταφορά και τη χρήση. Εάν δεν το κάνετε αυτό, ενδέχεται να προκληθεί μόνιμη βλάβη στη συσκευή.

● Να φοράτε πάντα αντιστατικό λουρί καρπού κατά το χειρισμό

● Εργαστείτε σε ένα σωστά γειωμένο αντιστατικό στρώμα

● Βεβαιωθείτε ότι όλος ο εξοπλισμός είναι σωστά γειωμένος

● Αποφύγετε να αγγίζετε απευθείας τις ακίδες και τον σύνδεσμο ινών

Θέματα τροφοδοσίας

● Χρησιμοποιήστε μια ρυθμιζόμενη πηγή ρεύματος χαμηλού θορύβου

● Εφαρμόστε τον κατάλληλο περιορισμό ρεύματος για να αποφύγετε ζημιές

● Αποφύγετε υπερτάσεις τροφοδοσίας και αιχμές τάσης

● Ποτέ μην υπερβαίνετε τη μέγιστη βαθμολογία προς τα εμπρός

● Ενεργοποιείτε πάντα την ψύξη TEC πριν εφαρμόσετε ρεύμα λέιζερ

Χειρισμός ινών

● Αποφύγετε την υπερβολική κάμψη της ίνας

● Μην τραβάτε ή στρίβετε την πλεξίδα από ίνες

● Καθαρίστε τους συνδέσμους ινών πριν από τη σύνδεση

● Χρησιμοποιείτε πάντα καπάκια σκόνης όταν ο σύνδεσμος δεν χρησιμοποιείται

● Επιθεωρήστε το άκρο της ίνας για ζημιές πριν από τη χρήση

Θερμική Διαχείριση

● Τοποθετήστε τη συσκευή σε κατάλληλη ψύκτρα για βέλτιστη απόδοση

● Εξασφαλίστε καλή θερμική επαφή μεταξύ της συσκευασίας και της ψύκτρας

● Χρησιμοποιήστε υλικό θερμικής διεπαφής (θερμικό γράσο/μαξιλάρι) για καλύτερη μεταφορά θερμότητας

● Λειτουργήστε εντός του καθορισμένου εύρους θερμοκρασίας για αξιοπιστία

● Επιτρέψτε επαρκή χρόνο προθέρμανσης για σταθεροποίηση μήκους κύματος
