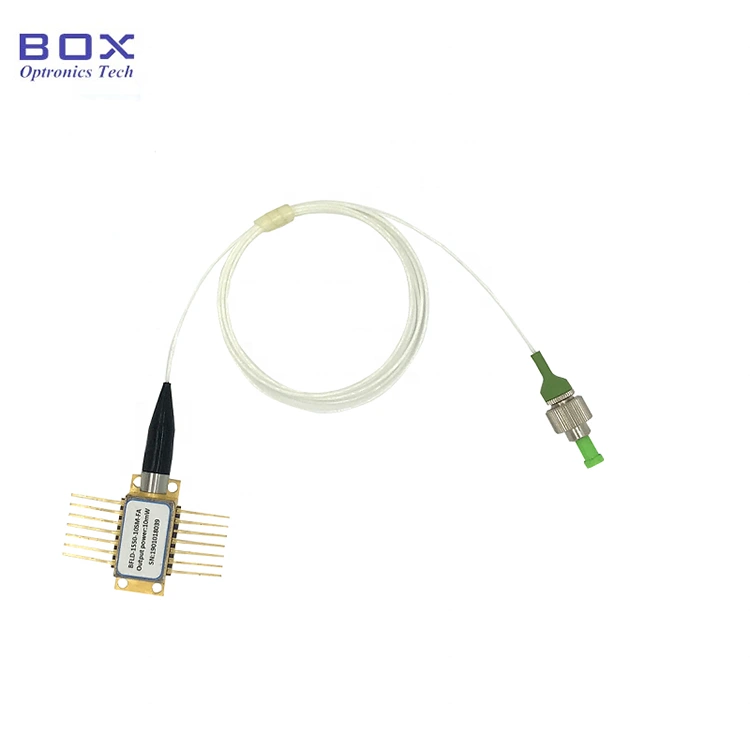

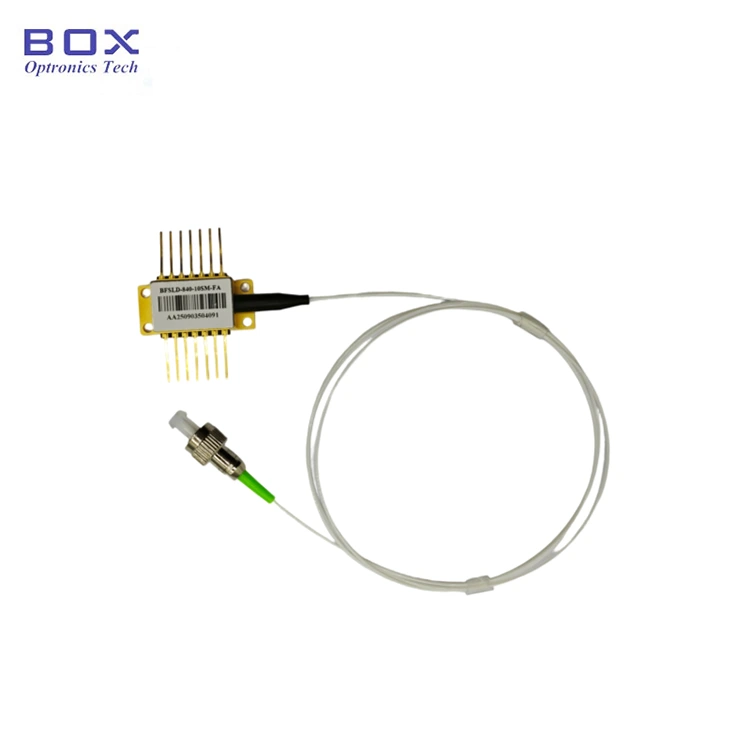

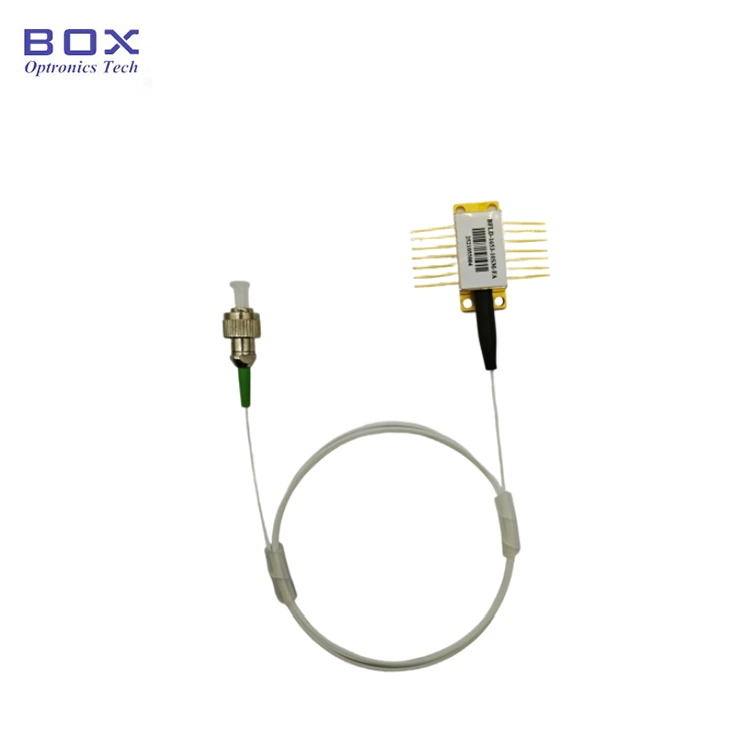

Δίοδος λέιζερ DWDM DFB Band C+L 10mW

Η Box Optronics, επαγγελματίας κατασκευαστής οπτοηλεκτρονικών εξαρτημάτων, παρέχει τη δίοδο λέιζερ DWDM DFB Band 10 mW C+L, ένα λέιζερ κατανεμημένης ανάδρασης υψηλής ακρίβειας με ακρίβεια μήκους κύματος ±0,2 nm για συστήματα DWDM, ανίχνευση οπτικών ινών και εφαρμογές πηγών λέιζερ ακριβείας. Με προαιρετικό εύρος μήκους κύματος εξαιρετικά μεγάλου μήκους από 1527,22 nm (C63) έως 1610,92 nm (L61) τόσο στη ζώνη C όσο και στη ζώνη L, αυτό το λέιζερ παρέχει οπτική ισχύ εξόδου 10 mW CW. Στεγάζεται σε μια βιομηχανική συσκευασία πεταλούδας 14 ακίδων με ενσωματωμένο θερμοηλεκτρικό ψυγείο (TEC), θερμίστορ, φωτοδίοδο οθόνης και ενσωματωμένο οπτικό μονωτικό.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Επισκόπηση προϊόντος-Δίοδος λέιζερ DWDM DFB Band 10mW C+L

Η δίοδος λέιζερ DWDM DFB Band 10mW C+L της Box Optronics είναι μια πηγή λέιζερ ακριβείας με μήκος κύματος με προαιρετικά μήκη κύματος ζώνης 1527,22~1610,92nm C+L με ακρίβεια μήκους κύματος ±0,2nm και οπτική ισχύ εξόδου 10mW. Ενσωματωμένο TEC, θερμίστορ, φωτοδίοδος οθόνης και οπτικός απομονωτής σε μια τυπική συσκευασία πεταλούδας 14 ακίδων, που παρέχουν σταθερό έλεγχο μήκους κύματος, λειτουργία χαμηλού θορύβου και εύκολη ενσωμάτωση συστήματος OEM. Σχεδιασμένο για συστήματα επικοινωνίας DWDM, ανίχνευση ινών και οπτικά όργανα ακριβείας.

Βασικά Χαρακτηριστικά-Δίοδος Laser DWDM DFB Band 10mW C+L

· Μήκη κύματος ζώνης C+L προαιρετικά: 1527,22 nm (C63) έως 1610,92 nm (L61)

· Υψηλός λόγος καταστολής πλευρικής λειτουργίας: ≥40dB ελάχιστο, 50dB τυπικό (CW)

· Χαμηλής σχετικής έντασης θόρυβος (RIN): ≤ -145dB/Hz (20-1000MHz)

· Ενσωματωμένος οπτικός απομονωτής: Απομόνωση ≥30dB

· Ενσωματωμένο θερμοηλεκτρικό ψυγείο (TEC) και θερμίστορ 10 kΩ για σταθεροποίηση μήκους κύματος

· Επιλογές ινών: SMF-28e μονής λειτουργίας ή PM1550 ίνα διατήρησης πόλωσης

· Τυπική υποδοχή ινών FC/APC ή προσαρμοσμένη

· Ενσωματωμένη φωτοδίοδος οθόνης για παρακολούθηση ισχύος εξόδου

· Πιστοποιημένη αξιοπιστία Telcordia GR-468, συμβατή με RoHS

Τυπικές εφαρμογές-Δίοδος λέιζερ DWDM DFB ζώνης 10mW C+L

· Συστήματα μετάδοσης πολυπλεξίας διαίρεσης πυκνού μήκους κύματος (DWDM) σε ζώνη C και L-band

· Μονάδες πομπού DWDM και κάρτες αναμεταδοτών για δίκτυα τηλεπικοινωνιών

· Συστήματα ανίχνευσης οπτικών ινών για μέτρηση θερμοκρασίας, καταπόνησης και δονήσεων

· Ανάλυση οπτικού φάσματος και πηγές αναφοράς μήκους κύματος

· Εξοπλισμός δοκιμής και χαρακτηρισμού οπτικών εξαρτημάτων

· Έρευνα και ανάπτυξη σε εργαστήρια φωτονικής και οπτικών επικοινωνιών

· Ενσωμάτωση OEM σε εξοπλισμό μετάδοσης τηλεπικοινωνιών και όργανα δοκιμών

Προδιαγραφές προϊόντος-Δίοδος λέιζερ DWDM DFB Band 10mW C+L

Απόλυτες Μέγιστες Αξιολογήσεις

Παράμετρος	Σύμβολο	Κατάσταση	Ελάχ.	Τυπ.	Μέγ.	Μονάδα
Θερμοκρασία αποθήκευσης	Τσ	-	-40	-	85	°C
Θερμοκρασία θήκης λειτουργίας	Κορυφή	-	-20	-	70	°C
Μπροστινό ρεύμα	ΑΝ	CW	-	-	200	mA
Αντίστροφη τάση λέιζερ	VLR	-	-	-	2	V
PD Forward Current	IFPD	-	-	-	5	mA
Αντίστροφη τάση PD	VRPD	-	-	-	10	V
Ρεύμα TEC	ITEC	-	-	-1,5	+1,5	A
Τάση TEC	VTEC	-	-	-3,5	+3,5	V

Οπτικά χαρακτηριστικά (T = 25°C Θερμοκρασία λέιζερ)

Παράμετρος	Σύμβολο	Συνθήκη δοκιμής	Ελάχ.	Τυπ.	Μέγ.	Μονάδα
Κεντρικό μήκος κύματος	λc	TL=15~35°C, CW	Εμφανίζεται στα επιλεγμένα κανάλια			nm
Κορυφαία οπτική ισχύς εξόδου	ΤΑΧΥΔΡΟΜΕΙΟ	-	10	-	-	mW
Φασματικό εύρος γραμμής	LW	FWHM	-	3	5	MHz
Αναλογία καταστολής πλευρικής λειτουργίας	SMSR	CW	40	50	-	dB
Οπτική απομόνωση	-	-	30	-	-	dB
Θόρυβος σχετικής έντασης	RIN	20–1000 MHz	-	-	-145	dB/Hz
Μετατόπιση μήκους κύματος (EOL)	Δλ	25 χρόνια ζωής	-	-	±0,1	nm
Συντελεστής θερμοκρασίας μήκους κύματος	Δλ/ΔT	TEC 15°C έως 35°C	-	0.09	-	nm/°C
Συντελεστής ρεύματος μήκους κύματος	Δλ/ΔΙ	-	-	0.01	-	nm/mA

Ηλεκτρικά χαρακτηριστικά (T = 25°C Θερμοκρασία λέιζερ)

Παράμετρος	Σύμβολο	Συνθήκη δοκιμής	Ελάχ.	Τυπ.	Μέγ.	Μονάδα
Ρεύμα κατωφλίου	Ιθ	-	-	10	35	mA
Αποδοτικότητα κλίσης	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Λειτουργικό Ρεύμα	Ιοπ	PO=10mW, CW	-	100	150	mA
TEC Ρύθμιση θερμοκρασίας	Τσ	-	15	-	35	°C
Μπροστινή τάση λέιζερ	VF	PO=10mW, CW	-	1.2	3.0	V
Παρακολούθηση ρεύματος PD	IMPD	PO=10mW, CW	10	-	2500	μA
Παρακολούθηση σκοτεινού ρεύματος	ταυτότητα	IF=0mA, VRPD=5V	-	-	0.1	μA
Ρεύμα θερμίστορ	ITC	-	10	-	100	μA
Αντίσταση θερμίστορ	RTH	TL=25°C	9.5	10	10.5	kΩ
Thermistor Constant	B	-	3800	-	4100	K
Ρεύμα TEC	ITEC	TL=25°C, TC=70°C	-1,5	-	+1,5	A
Τάση TEC	VTEC	TL=25°C, TC=70°C	-3,5	-	+3,5	V
Χωρητικότητα TEC	ΔT	Tc=70°C	-	-	50	°C

Επιλεγμένα κανάλια: Λίστα αριθμού εξαρτήματος και μήκους κύματος κέντρου λέιζερ όπως παρακάτω

Κανάλι	Αριθμός ανταλλακτικού	Ελάχ. Μήκος κύματος (nm)	Τυπ. Μήκος κύματος (nm)	Μέγ. Μήκος κύματος (nm)	Μονάδα
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	nm
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	nm
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	nm
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	nm
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	nm
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	nm
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	nm
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	nm
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	nm
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	nm
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	nm
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	nm
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	nm
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	nm
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	nm
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	nm
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	nm
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	nm
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	nm
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	nm
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	nm
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	nm
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	nm
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	nm
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	nm
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	nm
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	nm
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	nm
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	nm
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	nm
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	nm
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	nm
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	nm
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	nm
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	nm
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	nm
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	nm
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	nm
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	nm
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	nm
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	nm
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	nm
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	nm
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	nm
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	nm
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	nm
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	nm
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	nm
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	nm
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	nm
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	nm
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	nm
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	nm
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	nm
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	nm
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	nm
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	nm
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	nm
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	nm
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	nm
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	nm
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	nm
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	nm
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	nm
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	nm
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	nm
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	nm
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	nm
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	nm
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	nm
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	nm
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	nm
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	nm
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	nm
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	nm
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	nm
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	nm
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	nm
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	nm
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	nm
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	nm
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	nm
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	nm
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	nm
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	nm
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	nm
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	nm
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	nm
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	nm
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	nm
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	nm
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	nm
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	nm
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	nm
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	nm
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	nm
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	nm
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	nm
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	nm
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	nm
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	nm
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	nm
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	nm
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	nm
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	nm
Η10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	nm
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	nm
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	nm
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	nm
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	nm
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	nm
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	nm
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	nm
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	nm
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	nm
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	nm
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	nm
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	nm
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	nm
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	nm
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	nm
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	nm
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	nm
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	nm
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	nm
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	nm
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	nm
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	nm
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	nm
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	nm
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	nm
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	nm
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	nm
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	nm
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	nm
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	nm
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	nm
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	nm
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	nm
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	nm
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	nm
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	nm
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	nm
Q91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	nm
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	nm
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	nm
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	nm
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	nm
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	nm
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	nm
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	nm
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	nm
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	nm
Q86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	nm
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	nm
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	nm
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	nm
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	nm
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	nm
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	nm
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	nm
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	nm
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	nm
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	nm
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	nm
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	nm
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	nm
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	nm
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	nm
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	nm
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	nm
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	nm
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	nm
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	nm
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	nm
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	nm
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	nm
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	nm
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	nm
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	nm
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	nm
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	nm
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	nm
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	nm
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	nm
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	nm
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	nm
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	nm
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	nm
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	nm
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	nm
Q67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	nm
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	nm
Q66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	nm
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	nm
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	nm
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	nm
Q64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	nm
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	nm
Q63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	nm
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	nm
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	nm
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	nm
Q61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	nm
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	nm

Ορισμός πακέτου και καρφίτσας

Τύπος συσκευασίας: Πακέτο Hermetic Butterfly 14 ακίδων

Ενσωματωμένα εξαρτήματα: Οπτικός απομονωτής, θερμοηλεκτρικό ψυγείο (TEC), θερμίστορ, φωτοδίοδος οθόνης

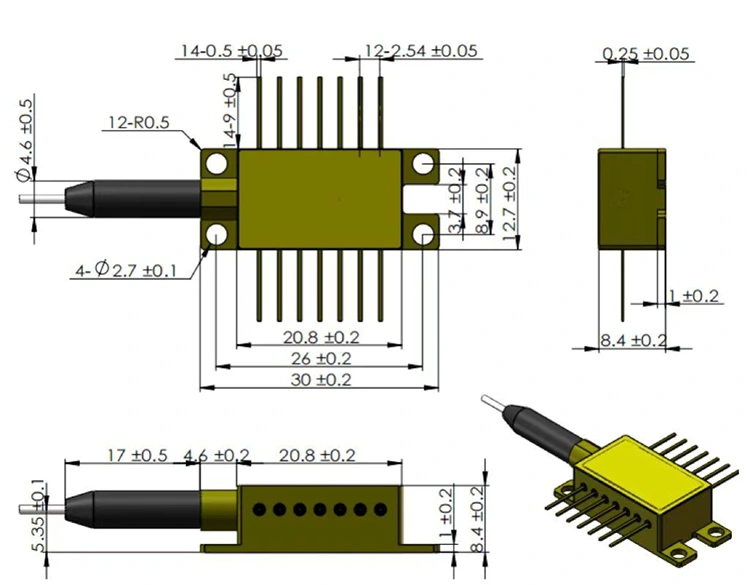

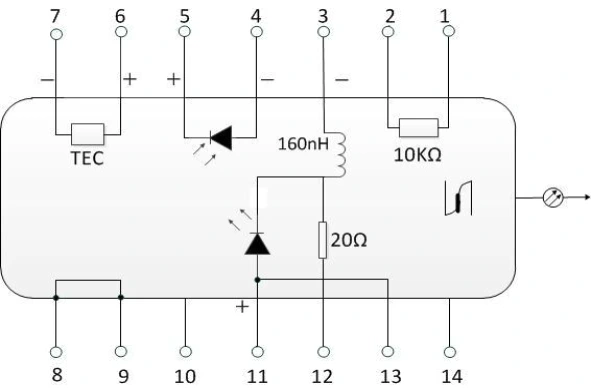

Τύπος 1 Pin-out

Καρφίτσα	Περιγραφή	Καρφίτσα	Περιγραφή
1	Θερμίστορ	14	NC (Χωρίς σύνδεση)
2	Θερμίστορ	13	Laser Anode (+)
3	Laser DC Bias (Κάθοδος) (-)	12	Κάθοδος RF λέιζερ (-)
4	Άνοδος παρακολούθησης PD (-)	11	Laser Anode (+)
5	Κάθοδος παρακολούθησης PD (+)	10	NC (Χωρίς σύνδεση)
6	TEC (+)	9	Υπόθεση
7	TEC (-)	8	Υπόθεση

Τύπος 2 Pin-out

Καρφίτσα	Περιγραφή	Καρφίτσα	Περιγραφή
1	TEC (+)	14	TEC (-)
2	Θερμίστορ	13	Υπόθεση
3	Άνοδος παρακολούθησης PD (-)	12	NC (Χωρίς σύνδεση)
4	Κάθοδος παρακολούθησης PD (+)	11	Κάθοδος λέιζερ (-)
5	Θερμίστορ	10	Laser Anode (+)
6	NC (Χωρίς σύνδεση)	9	NC (Χωρίς σύνδεση)
7	NC (Χωρίς σύνδεση)	8	NC (Χωρίς σύνδεση)

Πληροφορίες παραγγελίας-Δίοδος λέιζερ DWDM DFB Band 10mW C+L

Μοντέλο Ονοματολογία

BFLD - XXXX - XX - XX - XX (-X)

Παράδειγμα: BFLD-C34-10SM-FA

Πεδίο	Κώδικας	Περιγραφή
Τύπος λέιζερ	BFLD	Δίοδος λέιζερ ButterflyDFB
Μήκος κύματος	Cxx /Hxx/ Lxx/Qxx	C63-C01orH62-H01 ή L00-L61 ή Q00-Q61
Ισχύς εξόδου	10	10 mW
Τύπος ινών	SM / PM	SM = Single-mode (SMF-28e); PM = Διατήρηση πόλωσης (PM1550)
Τύπος σύνδεσης	ΦΑ / Α.Ε	FA = FC/APC; SA = SC/APC; Άλλοι σύνδεσμοι διαθέσιμοι
Pinout	NULL / 2	NULL = Τύπος 1 (προεπιλογή); 2 = Αντλία τύπου 2

Συχνές Ερωτήσεις (FAQ)

Ε: Ποια είναι η διαφορά μεταξύ των διαμορφώσεων pinout Τύπου 1 και Τύπου 2;

Α: Ο τύπος 1 ακολουθεί την τυπική διαμόρφωση πεταλούδας τηλεπικοινωνιών, που χρησιμοποιείται συνήθως για πομπούς DWDM και εφαρμογές οπτικής επικοινωνίας υψηλής ταχύτητας. Παρέχει αποκλειστικές συνδέσεις για σήματα πόλωσης λέιζερ, διαμόρφωσης ραδιοσυχνοτήτων, TEC, θερμίστορ και παρακολούθησης σημάτων φωτοδιόδου για να διασφαλιστεί η συμβατότητα με τα κυκλώματα οδήγησης λέιζερ τηλεπικοινωνιών.

Ο τύπος 2 είναι βελτιστοποιημένος για εφαρμογές λέιζερ αντλιών, με απλοποιημένη ηλεκτρική διεπαφή και διαφορετική διάταξη TEC για λειτουργία αντλίας υψηλής ισχύος και θερμική διαχείριση.

Και οι δύο διαμορφώσεις χρησιμοποιούν το ίδιο μηχανικό πακέτο πεταλούδας 14 ακίδων, αλλά οι ηλεκτρικές ακίδες τους είναι διαφορετικές. Είναι μηχανικά συμβατά αλλά απαιτούν διαφορετικές διατάξεις PCB και σχέδια προγραμμάτων οδήγησης.

Ε: Γιατί είναι σημαντικός ένας ενσωματωμένος οπτικός απομονωτής για εφαρμογές DWDM και ανίχνευσης;

Α: Στα συστήματα μετάδοσης DWDM και ανίχνευσης ινών, οι οπτικές αντανακλάσεις από συνδέσμους, διεπαφές ινών και οπτικά εξαρτήματα ενδέχεται να επανασυνδεθούν στην κοιλότητα του λέιζερ. Αυτή η οπτική ανάδραση μπορεί να οδηγήσει σε αστάθεια λειτουργίας, διακύμανση μήκους κύματος, αυξημένο θόρυβο και υποβαθμισμένη απόδοση του συστήματος.

Ένας ενσωματωμένος οπτικός απομονωτής με απομόνωση≥30 dB καταστέλλει αυτές τις οπισθοανακλάσεις, βελτιώνοντας τη σταθερότητα του μήκους κύματος, μειώνοντας τον θόρυβο που προκαλείται από ανάδραση και διασφαλίζοντας αξιόπιστη λειτουργία σε εφαρμογές όπως η συνεκτική ανίχνευση, η ανίχνευση ινών και η οπτική μετάδοση χαμηλού θορύβου.

Ε: Μπορώ να λάβω ένα προσαρμοσμένο μήκος κύματος εκτός της τυπικής λίστας ζωνών C+L;

Α: Ναι. Υποστηρίζουμε προσαρμοσμένα μήκη κύματος με βάση συγκεκριμένες απαιτήσεις εφαρμογής. Για προϊόντα λέιζερ DWDM, εξατομικευμένα μήκη κύματος είναι διαθέσιμα στο κατάλληλο εύρος μήκους κύματος (για παράδειγμα, 1527–1611 nm, ανάλογα με τη διαθεσιμότητα του τσιπ).

Άλλες ζώνες μήκους κύματος, συμπεριλαμβανομένης της ζώνης O (1260–1360 nm) και της ζώνης S (1460–1530 nm), μπορούν επίσης να ληφθούν υπόψη για συγκεκριμένες εφαρμογές.

Η σκοπιμότητα προσαρμοσμένου μήκους κύματος εξαρτάται από τη διαθεσιμότητα του τσιπ λέιζερ, τον σχεδιασμό του πλέγματος και το χρονοδιάγραμμα παραγωγής. Επικοινωνήστε μαζί μας με το μήκος κύματος-στόχο σας και τις λεπτομέρειες εφαρμογής για αξιολόγηση.

Σχετικά Προϊόντα

· DWDM 14PIN Butterfly Analog Laser για CATV -ITU-T Grid CH18-64 1526,44~1563,05nm, μετάδοση RF-over-fiber υψηλής γραμμικότητας

· LAN-WDM 10mW Fiber Coupled Laser - 1266,5~1345,5nm προαιρετικό, σχεδιασμένο για οπτικούς πομποδέκτες 400G/800G

· Πηγή λέιζερ CWDM 1270-1650nm DFB - για οπτική επικοινωνία και κατανεμημένη ανίχνευση οπτικών ινών

· 1550nm 1W Fiber Coupled Laser - πηγή υψηλής ισχύος για σπορά με λέιζερ ινών, οπτική ενίσχυση και βιομηχανική φωτονική

· Λέιζερ στενού εύρους γραμμής 1550nm DFB 100KHz BTF - πηγή θορύβου χαμηλής φάσης για συνεκτική επικοινωνία, LiDAR και ανίχνευση ακριβείας

Φύλλο δεδομένων-10mW C+L Band DWDM DFB Laser Diode

Φύλλο δεδομένων

Σημειώστε αυτή τη σελίδα για εύκολη μελλοντική αναφορά.

Hot Tags: Κίνα 10mW C L Band DWDM DFB Laser Diode Κατασκευαστής, Προμηθευτής, Εργοστάσιο

Σχετική Κατηγορία

Αποστολή Ερώτησης

Πληροφορίες επαφής



Διεύθυνση

Room 901, Building A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Luhu Community, Guanhu Subdistrict, Longhua District, Shenzhen, 518110, China


Τηλ

+86-13322933691


ΗΛΕΚΤΡΟΝΙΚΗ ΔΙΕΥΘΥΝΣΗ

sales06@boxoptronics.com

Αναζητάτε ανταγωνιστικές τιμές για παραγγελίες χύδην; Στείλτε ένα ερώτημα στην Box Optronics για λέιζερ υψηλής απόδοσης DFB, SLED και συσκευές ινών PM. Λάβετε μια επαγγελματική προσφορά τιμής εντός 24 ωρών.
