1064nm 30mW DFB Butterfly Diode Laser

Πίνακας περιεχομένων

1. Παρουσίαση των 1064nm Δίοδος Laser Butterfly DFB 30mW

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

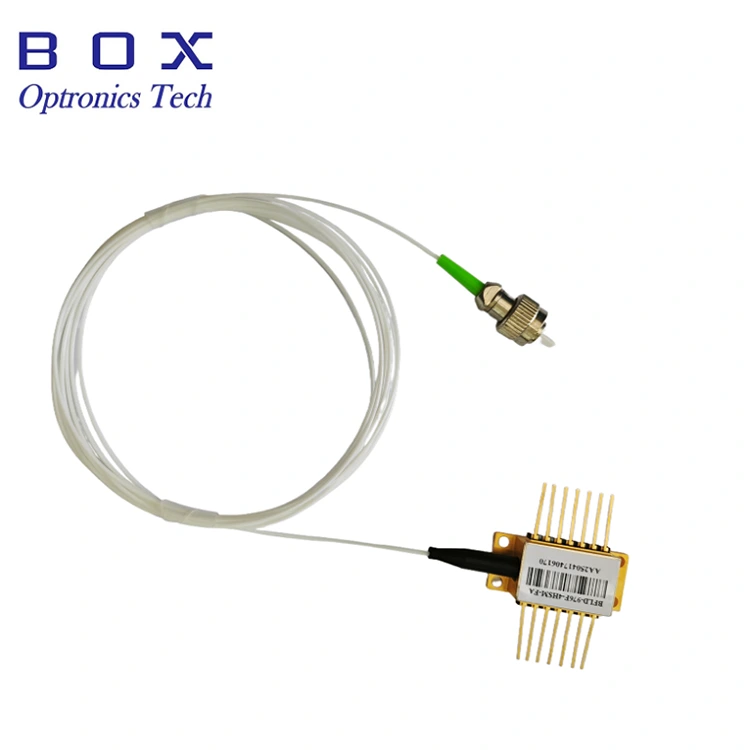

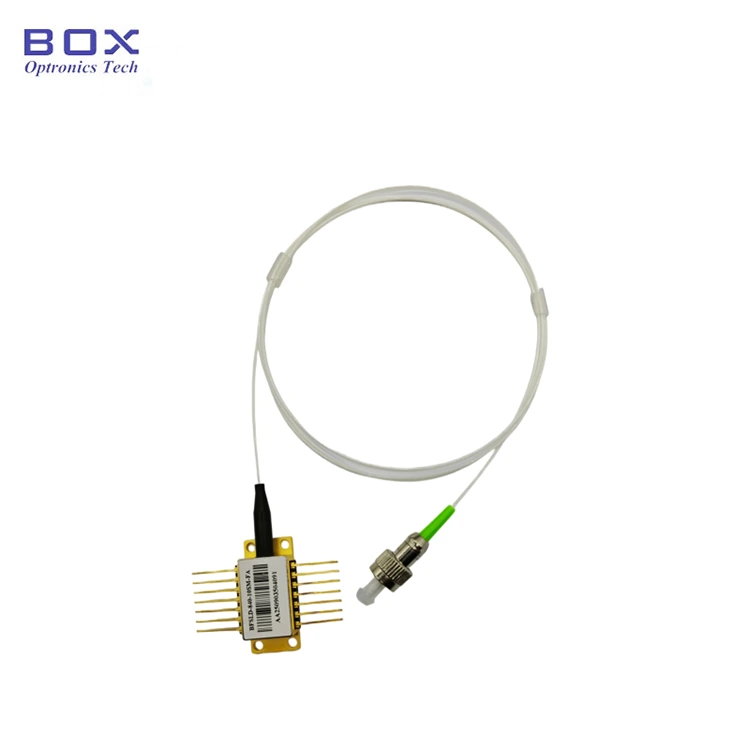

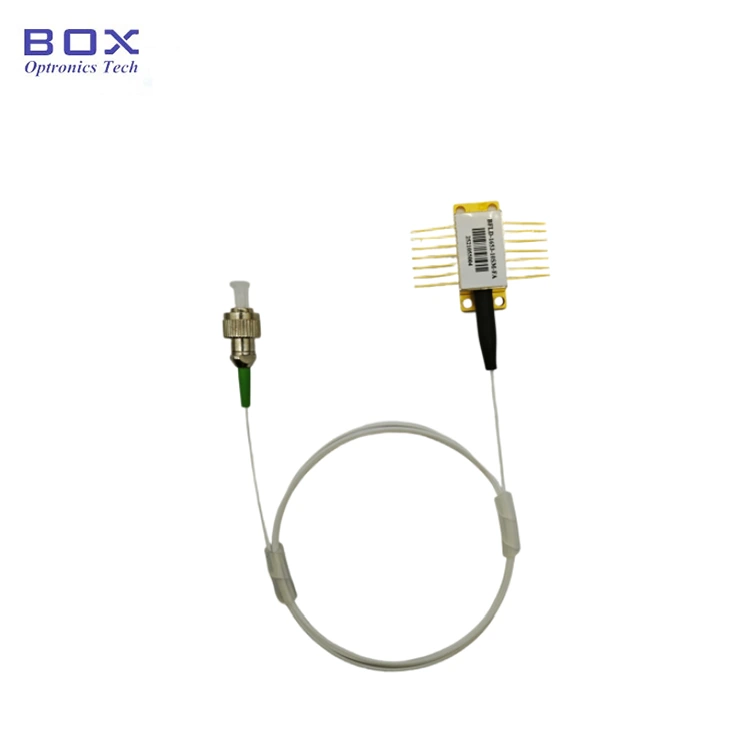

Αυτή είναι μια δίοδος λέιζερ DFB 1064 nm με 14 ακίδων τυποποιημένη συσκευασία πεταλούδας, κεντρικό μήκος κύματος 1064nm, ανοχή μήκους κύματος +/-1nm και τυπική ισχύς εξόδου 30mW. Ενσωματωμένο TEC, θερμίστορ, μονωτή και οθόνη PD, με εξαιρετική σταθερότητα μήκους κύματος για μακροχρόνια σταθερή λειτουργία. Χρησιμοποιείται κυρίως σε επικοινωνίες και ανίχνευση οπτικών ινών. Σύρμα αυστηρά σύμφωνα με τον ορισμό της ακίδας, υπό έλεγχο TEC, και υπερβολική κάμψη ινών για να εξασφαλίσετε απόδοση και διάρκεια ζωής.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Multi-Quantum Καλά (MQW) κατανεμημένα λέιζερ ανάδρασης (DFB).

● Ενεργοποίηση εξόδου έως 30 mW;

● ίνα SM ή PM.

● 14 ακίδων Συσκευασία BTF με θερμίστορ, TEC, απομονωτής και Monitor PD.

Εφαρμογές προϊόντων

● Οπτική ίνα επικοινωνίες?

● Οπτικό όργανο;

● Αισθητήρας οπτικών ινών;

● Πηγή φωτός.

Προϊόν Λεπτομέρειες

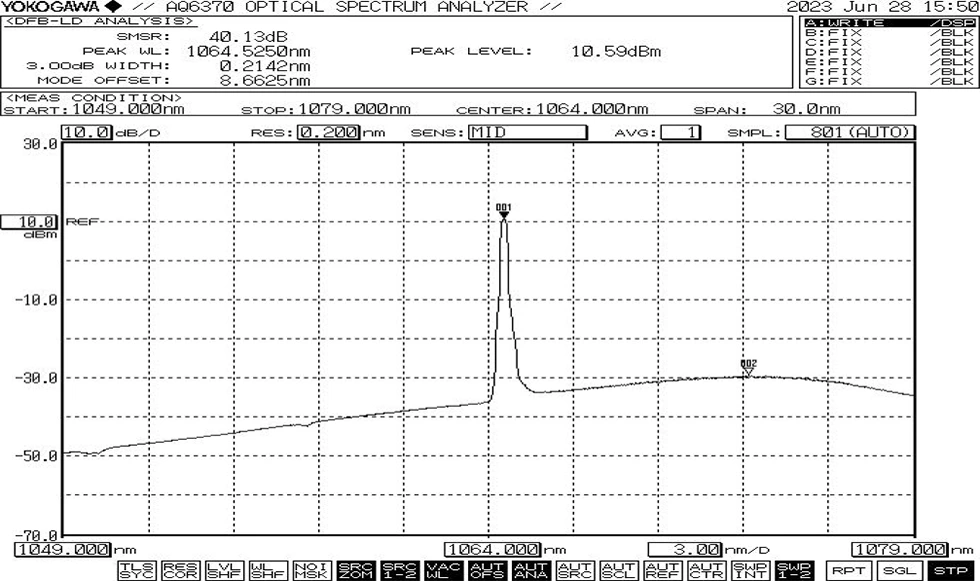

● Τυπικό φάσμα: 1064nm, +/-1 ανοχή WL

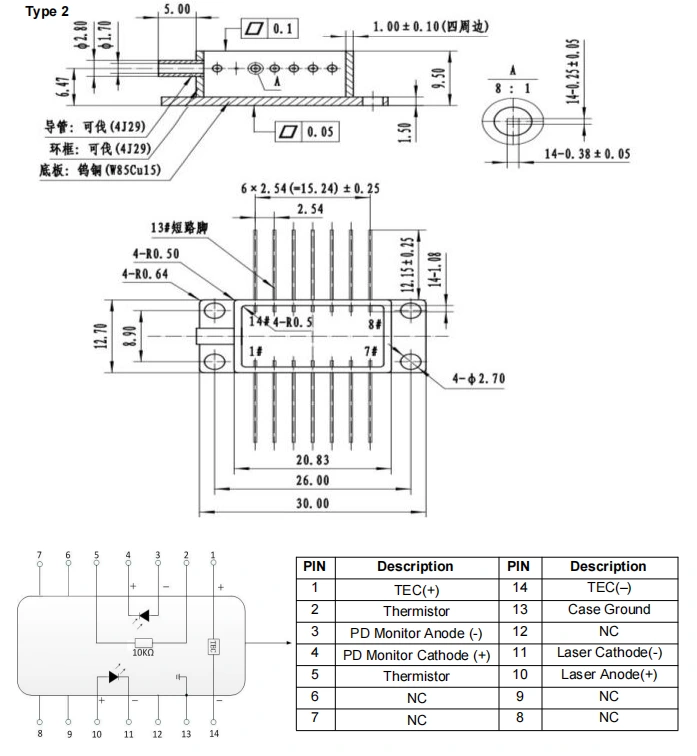

● Σχέδιο πακέτου & Ορισμός PIN-OUT (Μονάδα:mm)-1064nm 30mW DFB Δίοδος λέιζερ πεταλούδας

● Βασικά αξεσουάρ

*Αυτόμονη συσκευή. δεν υπάρχει ενσωματωμένο πρόγραμμα οδήγησης (προαιρετικό εξωτερικό πρόγραμμα οδήγησης).

Παραγγελία πληροφορίες

π.χ.: BFLD-1064-30SM-FA

(Πληροφορίες παραγγελίας: 1064nm 30mW DFB Butterfly Diode Laser, με ίνα SM, Σύνδεσμος FC/APC, πείρος αντλίας).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Πριν ενεργοποιήσετε όλα τα εξαρτήματα, ενεργοποιήστε πρώτα το ψυγείο και στη συνέχεια προχωρήστε με σταδιακά βήματα ενεργοποίησης για να αποτρέψετε την υπερθέρμανση του τσιπ και υπερφόρτωση.

● Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. κάνω μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένος.

● Κατά τη διαδικασία ενεργοποίησης, μην εφαρμόζετε ποτέ απευθείας υψηλό ρεύμα, όπως Αυτό κινδυνεύει να καταστρέψει το τσιπ. Αντίθετα, ενεργοποιήστε τη συσκευή σε ένα τρέχον επίπεδο κοντά στο κατώφλι του τσιπ και, στη συνέχεια, αυξήστε σταδιακά το ρεύμα σε μικρό αυξήσεις έως ότου επιτευχθεί το επιθυμητό επίπεδο.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
