1550nm λέιζερ συζευγμένου ινών 1W

Πίνακας περιεχομένων

1. Εισαγωγή του 1550nm 1W Fiber Coupled Laser

2. Προδιαγραφές προϊόντος

3. Χαρακτηριστικά

4. Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Οδηγός λειτουργίας

10. Σημειώσεις λειτουργίας και συντήρηση

11. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

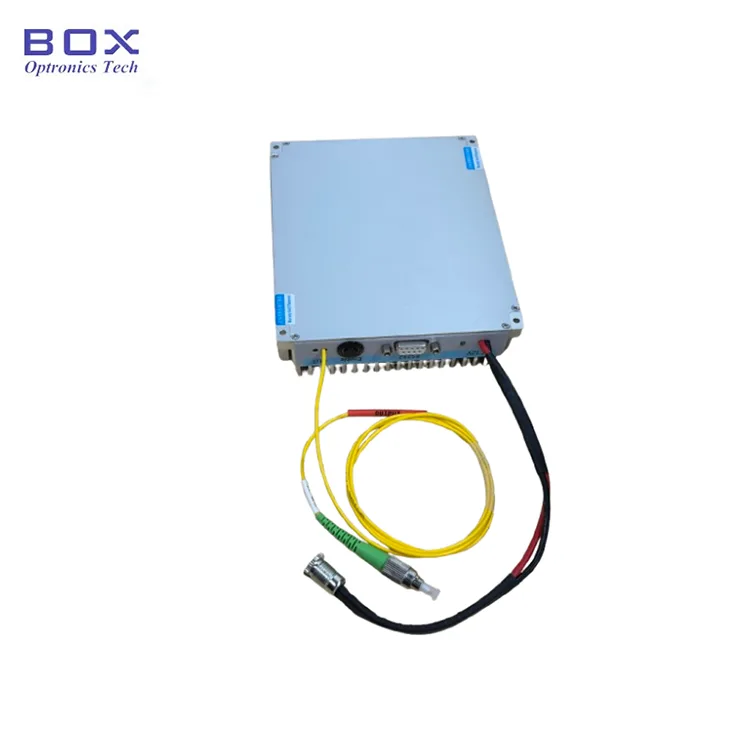

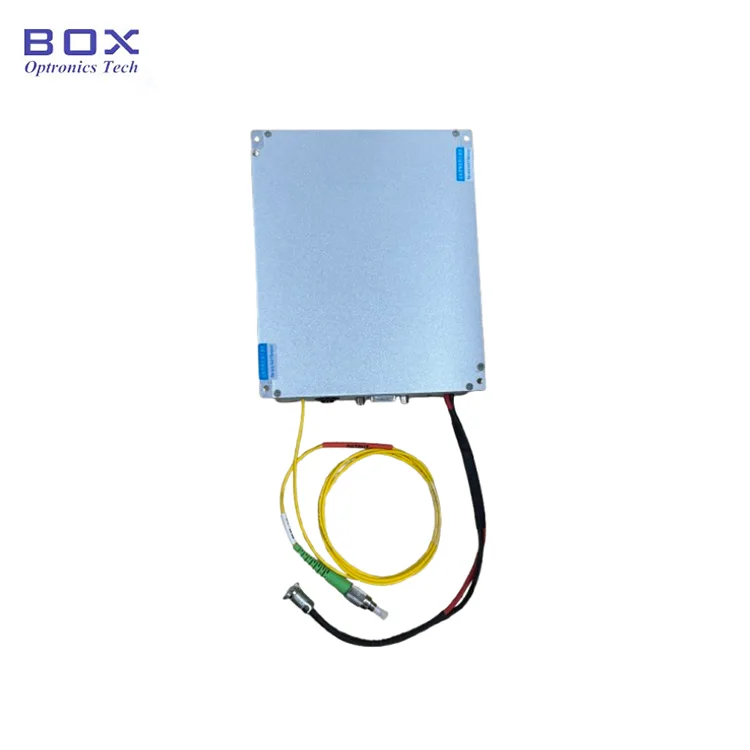

Εισαγωγή προϊόντος-1550nm 1W Fiber Coupled Laser

Το λέιζερ συζευγμένου ινών 1550nm 1W χρησιμοποιεί ένα λέιζερ DFB σε συνδυασμό με μια οπτική μονάδα υψηλής ισχύος για την επίτευξη εξόδου λέιζερ ενός μήκους κύματος και υψηλής ισχύος. Διαθέτει υψηλή ακρίβεια μήκους κύματος και υψηλή αναλογία καταστολής side-mode. Οι επιλογές περιλαμβάνουν ίνα μονής λειτουργίας ή διατήρησης πόλωσης. Η μονάδα προσφέρει υψηλή ισχύ εξόδου με ρυθμιζόμενο ρεύμα, άμεση εκπομπή φωτός κατά την ενεργοποίηση και φιλική προς το χρήστη λειτουργία, καθιστώντας την ιδανική για εργαστηριακή χρήση από ερευνητές.

Προδιαγραφές προϊόντος-1550nm 1W Fiber Coupled Laser

Χαρακτηριστικά προϊόντος-Λέιζερ συζευγμένου ινών 1550nm 1W

● Σπόρος DFB + αρχιτεκτονική σταδίου κέρδους υψηλής ισχύος που εξισορροπεί το πλάτος γραμμής και την ισχύ.

● Εξαιρετική σταθερότητα ισχύος για συνεχή λειτουργία μεγάλης διάρκειας.

● Επιλογές ινών SM και PM για ευέλικτη ενοποίηση συστήματος.

● Πακέτα πάγκου και μονάδων για ενσωμάτωση εργαστηρίου και OEM.

● 10%–100% συνεχής ρύθμιση ισχύος.

Εφαρμογές προϊόντων-1550nm 1W Fiber Coupled Laser

● Συνεκτικές δοκιμές και έρευνα οπτικής επικοινωνίας.

● Μη γραμμική οπτική και παραγωγή υπερσυνέχειας.

● Πηγή φωτός πομπού LiDAR.

● Χαρακτηρισμός άντλησης και κέρδους ενισχυτή ινών.

Λεπτομέρειες προϊόντος-1550nm 1W Fiber Coupled Laser

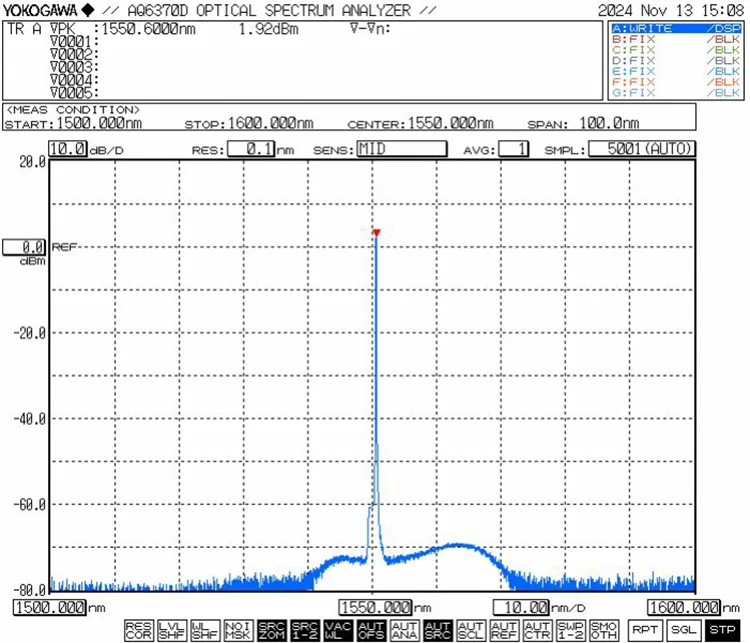

● Τυπική χαρακτηριστική καμπύλη: λ= 1550 nm, Πλάτος γραμμής ≤3MHz, Pavg= 20W

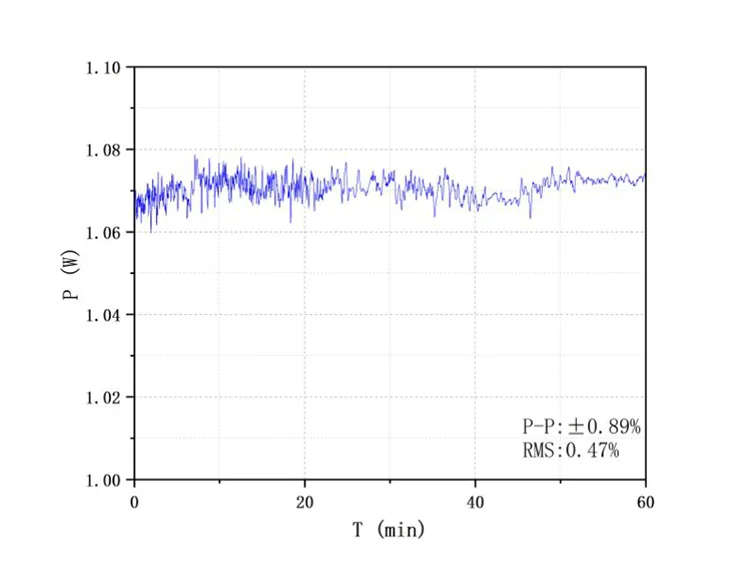

● Ισχύς λέιζερ και σταθερότητα ισχύος (Power Stability Test@1W)

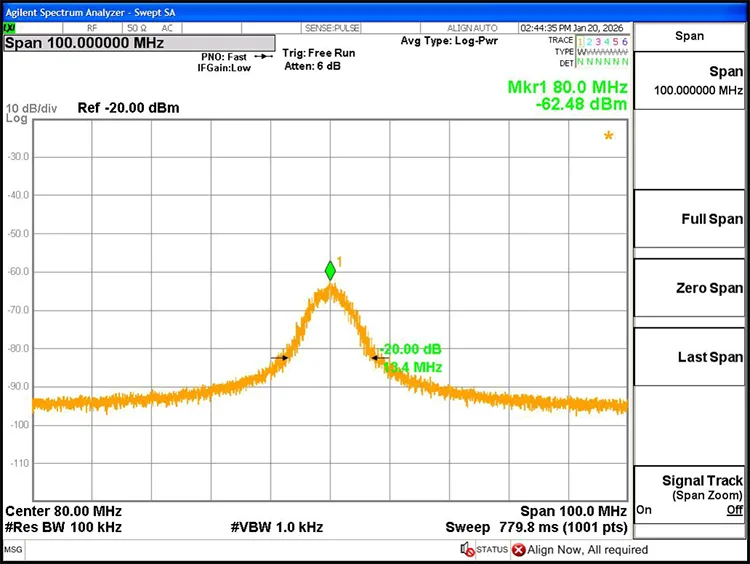

● Laser Linewidth@3dB: 0,67MHz

Πληροφορίες παραγγελίας-1550nm 1W Fiber Coupled Laser

π.χ.: HFL-1550-30-PM-M31

(Πληροφορίες παραγγελίας: 1550nm 1W Fiber Coupled Laser, 1W (30dBm) ισχύς εξόδου, PM1550fiber, πακέτο μονάδων).

Φύλλο δεδομένων και φύλλο δοκιμής-1550nm 1W Fiber Coupled Laser

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής-1550nm 1W Fiber Coupled Laser

● Όροι προσφοράς

(1) EXW

(2) ΔΑΠ

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Βήματα Λειτουργίας-1550nm 1W Fiber Coupled Laser

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη.

● Βασικά αξεσουάρ

Βήμα 2. Τροφοδοτικό: Η θύρα τροφοδοσίας χρησιμοποιεί τυπική διασύνδεση DC5,5×2,1 mm. Χρησιμοποιήστε μόνο τον γνήσιο αντίστοιχο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι προσαρμογείς ρεύματος ενδέχεται να καταστρέψουν την πηγή φωτός. Ένα καλώδιο τροφοδοσίας σύνδεσης σχήματος U για σύνδεση σε τροφοδοτικό διακόπτη διατίθεται κατόπιν αιτήματος τη στιγμή της αγοράς.

Βήμα 3. Σύνδεση ινών εξόδου: Αφαιρέστε το καπάκι σκόνης από τον σύνδεσμο ινών, επιθεωρήστε την ακραία όψη για μόλυνση ή ζημιά και βεβαιωθείτε ότι είναι καθαριότητα πριν συνδέσετε άλλες συσκευές οπτικών ινών ή εξοπλισμό δοκιμής. Για μοντέλα υψηλής ισχύος, συνιστάται η σύντηξη.

Setp4. Σύνδεση στον κεντρικό υπολογιστή: Χρησιμοποιήστε το παρεχόμενο καλώδιο σειριακών δεδομένων USB-RS232 για να συνδέσετε τη μονάδα στον υπολογιστή. Εγκαταστήστε το αποκλειστικό σειριακό πρόγραμμα οδήγησης (παρέχεται από το Box Optronics) για να ενεργοποιήσετε την επικοινωνία. Χωρίς το πρόγραμμα οδήγησης, το λογισμικό κεντρικού υπολογιστή δεν μπορεί να συνδεθεί στη μονάδα.

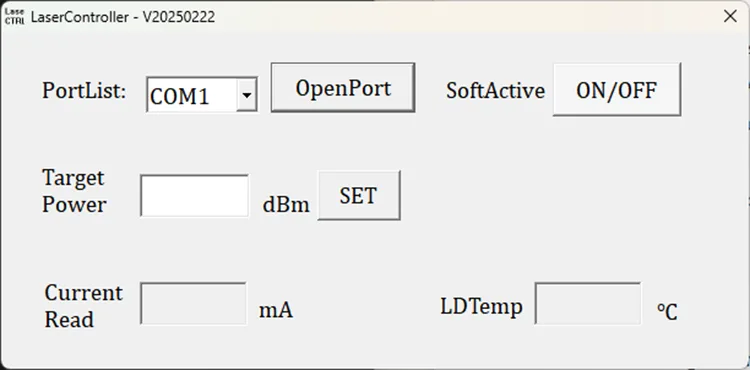

Βήμα 5. Λογισμικό ελέγχου: Το λογισμικό υποδοχής επιτρέπει τη ρύθμιση της ισχύος εξόδου και τον έλεγχο της εξόδου λέιζερ μέσω του κουμπιού "SoftActive" (βλ. παρακάτω διάγραμμα διεπαφής). Το λογισμικό εμφανίζει το καθορισμένο ρεύμα αντλίας, την ισχύ εξόδου και την κατάσταση παρακολούθησης θερμοκρασίας

Βήμα 6. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση οπτικών ινών.

Σημειώσεις λειτουργίας και συντήρηση-1550nm 1W Fiber Coupled Laser

● Αποφύγετε το συχνό βούλωμα/αποσύνδεση των συνδέσμων ινών για να αποτρέψετε τη συσσώρευση σκόνης και τη ζημιά στην τελική επιφάνεια.

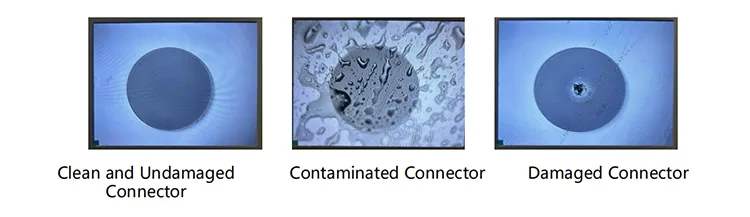

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με έναν ανιχνευτή τελικής όψης ινών πριν από τη σύνδεση. Πάντα να συνδέετε/αποσυνδέετε τις ίνες χωρίς ρεύμα για να αποφύγετε το κάψιμο στο άκρο. Καλύψτε τους αχρησιμοποίητους συνδέσμους με καπάκια σκόνης.

● Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. αποθηκεύστε σε ξηρό μέρος.

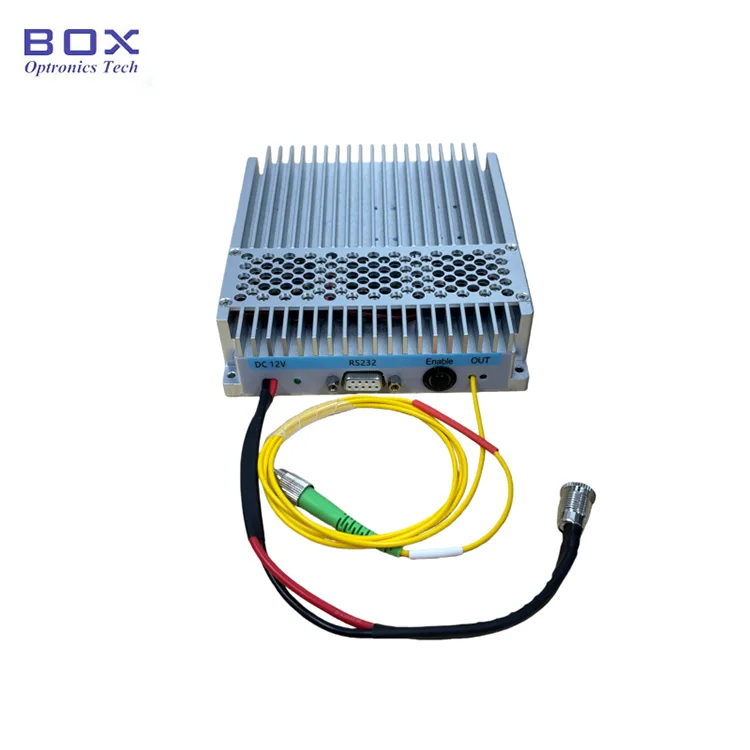

● Όταν χρησιμοποιείτε μακροχρόνια, τοποθετήστε το σε μια ψύκτρα.

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση-1550nm 1W Fiber Coupled Laser

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής φυσική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγμένες ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
