Λέιζερ πεταλούδας υψηλής ισχύος 1550nm DFB 100mW

Πίνακας περιεχομένων

1. Εισαγωγή των 1550nm DFB 100mW High Power Butterfly Laser

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Βασίζεται το λέιζερ πεταλούδας υψηλής ισχύος 1550nm DFB 100mW σε τσιπ MQW (Multi-Quantum Well) DFB, υιοθετώντας το βιομηχανικό πρότυπο 14 ακίδων συσκευασία πεταλούδας, ενσωματώνει TEC (Θερμοηλεκτρικό Ψύκτη), θερμίστορ, παρακολούθηση οπίσθιου φωτισμού PD (Photodiode). Εάν οι ακίδες απαιτούν συγκόλληση, το η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα.

Προδιαγραφές προϊόντος

Χαρακτηριστικά προϊόντος

● ίνα SM ή πλεξίδα ινών PM?

● Ψηλά Ισχύς εξόδου έως 100 mW.

● Υψηλός λόγος καταστολής πλευρικής λειτουργίας.

● 14 ακίδων Πακέτο BTF με TEC, θερμίστορ και παρακολούθηση PD.

Εφαρμογές προϊόντων

● Επικοινωνίες οπτικών ινών.

● Εργαστηριακή οπτική δοκιμή;

● Ανίχνευση οπτικών ινών.

Προϊόν Λεπτομέρειες

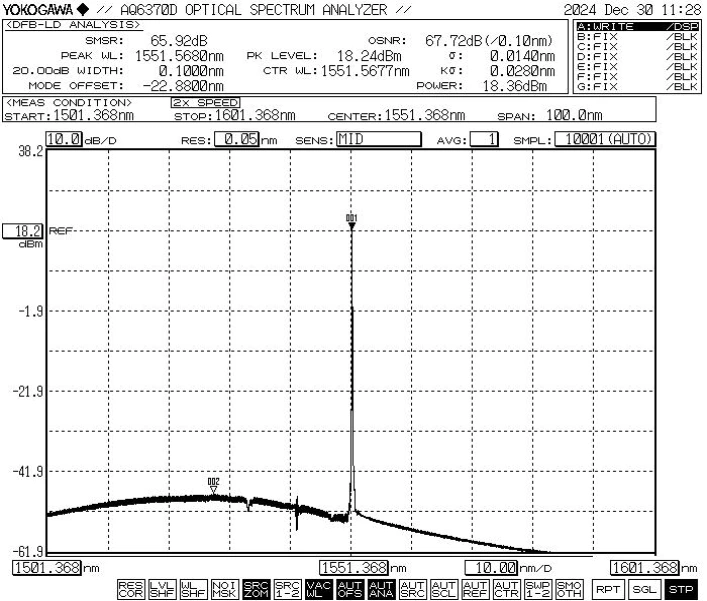

● Τυπικό φάσμα: 1550nm, +/-2 ανοχή WL.

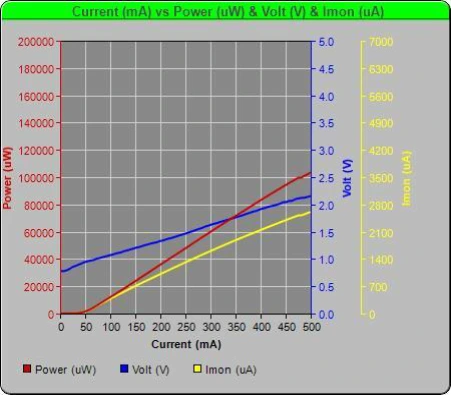

● PIV-1550nm DFB 100mW High Power Butterfly Laser

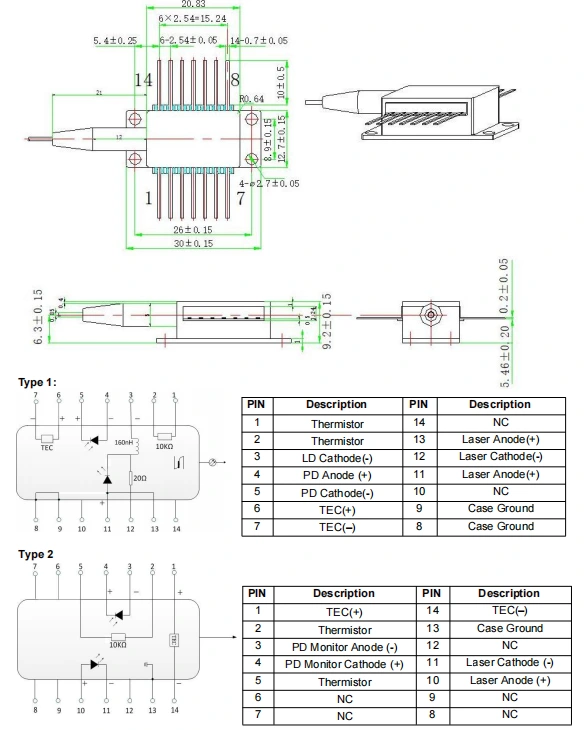

● Σχέδιο συσκευασίας & Ορισμός PIN-OUT (Μονάδα:mm)-1550nm DFB 100mW Laser πεταλούδας υψηλής ισχύος

Παραγγελία πληροφορίες

π.χ.: BFLD-1550-1HSM-FA2

(Πληροφορίες παραγγελίας: 1550nm DFB 100mW High Power Butterfly Laser, SM ίνα, με βύσμα FC/APC, πείρο αντλίας).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. ως εκ τούτου, αυστηρή τήρηση κατά τη συσκευασία απαιτούνται μέτρα αντιστατικής προστασίας, μεταφορά και χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την πρόληψη υπερτάσεις τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στο συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήσης αντιστατικού λουρί καρπού).

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Κατά τη χρήση της συσκευής, τηρείτε αυστηρά την τάση λειτουργίας και τρέχοντα εύρη που καθορίζονται στο φύλλο δεδομένων. Βασικές παράμετροι—συμπεριλαμβανομένου του Ith (Ρεύμα κατωφλίου), μέγιστο Iop (Μέγιστο ρεύμα λειτουργίας), Vop max (Μέγιστο Τάση λειτουργίας) και λc (Κεντρικό μήκος κύματος)—θα πρέπει να αναφέρονται συγκεκριμένα στην έκθεση δοκιμής που παρέχεται κατά τη στιγμή της αποστολής.Σημείωση:Λειτουργία πέρα από τις απόλυτες μέγιστες τιμές μπορεί να προκαλέσει μόνιμη βλάβη στη συσκευή.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
