Ευρυζωνική πηγή φωτός SLED 840nm 20mW

Πίνακας περιεχομένων

1. Εισαγωγή της ευρυζωνικής πηγής φωτός SLED 840nm 20mW

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Τυπικά αξεσουάρ

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμής

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και συντήρηση

12. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

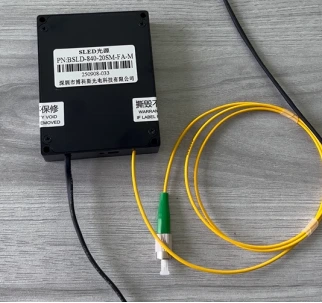

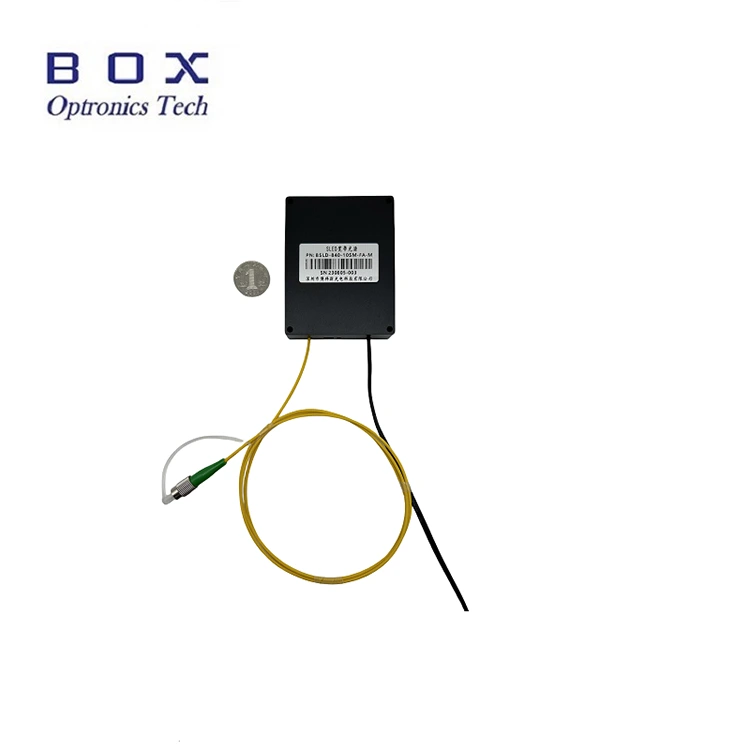

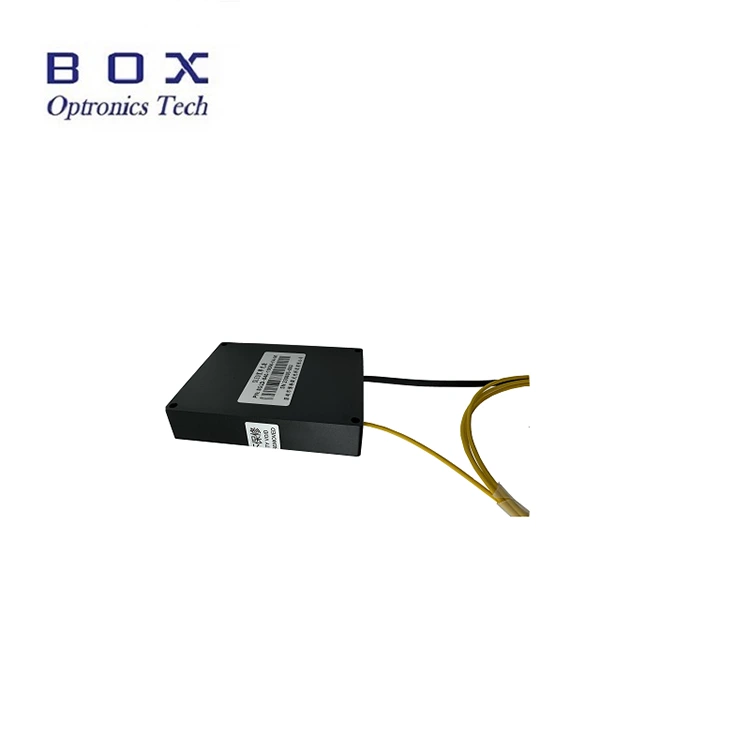

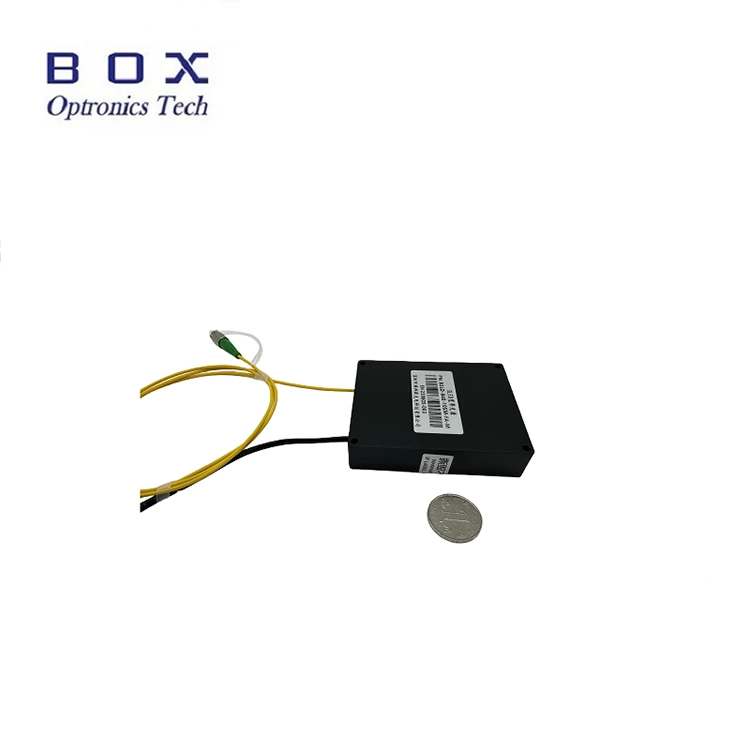

Εισαγωγή Προϊόντος

Πρόκειται για μια ευρυζωνική πηγή φωτός SLED 840nm 20mW που υιοθετεί τεχνολογία υπερφωταύγειας διόδου, με ισχύ εξόδου άνω των 20mW, εύρος ζώνης -3dB πάνω από 45nm, επίπεδο φάσμα, χαμηλό κυματισμό και εξαιρετική μακροπρόθεσμη σταθερότητα. Υποστηρίζει επιτραπέζια και αρθρωτές διαμορφώσεις με διεπαφή επικοινωνίας και λογισμικό παρακολούθησης για βιομηχανική και ιατρική ενοποίηση. Κατάλληλο για βιομηχανική OCT, ανίχνευση ινών και ιατρική απεικόνιση. Χρησιμοποιήστε το με ονομαστική τάση, ελέγξτε τη θερμοκρασία και την υγρασία, εξασφαλίστε καλή απαγωγή θερμότητας, αποφύγετε την υπερφόρτωση και τη μόλυνση της εξόδου.

Προδιαγραφές προϊόντος

Χαρακτηριστικά προϊόντος

● Χαμηλή φασματική κυματισμός.

● 20 mW Υψηλή ισχύς εξόδου.

● Διπλές διαμορφώσεις μονάδας/πάγκου με παρακολούθηση επικοινωνίας για εύκολη ενσωμάτωση.

● Υποστηρίζει προσαρμογή ινών SM/PM για προσαρμογή σε διάφορα οπτικά συστήματα.

Εφαρμογές προϊόντων

● Βιομηχανική ΥΧΕ.

● Οφθαλμική OCT.

● Συστήματα βαθμονόμησης συσκευών ινών και παθητικών δοκιμών εξαρτημάτων.

Λεπτομέρειες προϊόντος

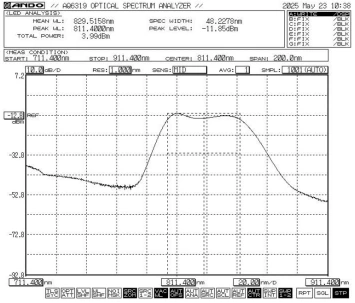

● Τυπικό φάσμα: -3dB Εύρος ζώνης Min.45 / Typ.48

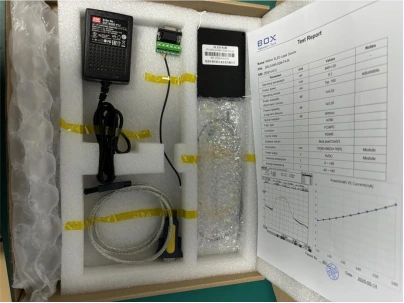

● Βασικά αξεσουάρ

Βήματα Λειτουργίας

Βήμα 1.Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη, συμπεριλαμβανομένης της μονάδας πηγής φωτός SLED, του καλωδίου δεδομένων USB, του καλωδίου πράσινης θύρας, του μετασχηματιστή ρεύματος, της αναφοράς δοκιμής κ.λπ.

Βήμα 2.Τροφοδοτικό: Συνδεδεμένο σε τροφοδοτικό μεταγωγής DC ή σε ρυθμιζόμενο τροφοδοτικό που πληροί τις απαιτήσεις τροφοδοσίας τους. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Ο μετασχηματιστής παρέχεται σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3.Σύνδεση ίνας εξόδου: Ανοίξτε το καπάκι σκόνης στον σύνδεσμο ή τη φλάντζα της ίνας, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4.Σύνδεση στον κεντρικό υπολογιστή: Χρησιμοποιήστε το καλώδιο πράσινης θύρας και το καλώδιο δεδομένων USB-RS485 DB9 για να συνδέσετε την ευρυζωνική πηγή φωτός SLED 840nm 20mW και τον υπολογιστή. ο υπολογιστής πρέπει πρώτα να εγκαταστήσει ένα αποκλειστικό πρόγραμμα οδήγησης σειριακής θύρας για να αναγνωρίσει το καλώδιο δεδομένων σειριακής θύρας USB-RS485, διαφορετικά το λογισμικό του κεντρικού υπολογιστή και η μονάδα πηγής φωτός δεν μπορούν να συνδεθούν και να επικοινωνήσουν σωστά. Ρωτήστε το Box Optronics για το πρόγραμμα οδήγησης.

Βήμα 5.Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή για τον έλεγχο του ρεύματος LD και της θερμοκρασίας LD της Πηγής Ευρυζωνικού Φωτός SLED 840nm 20mW. Επιλέξτε τη σωστή θύρα, ορίστε το ρεύμα και τη θερμοκρασία και, στη συνέχεια, κάντε κλικ στο κουμπί ανοίγματος. (Για να αποφύγετε τη ζημιά, αυξήστε αργά το ρεύμα κίνησης κατά την αρχική λειτουργία. Μην εφαρμόζετε αμέσως πλήρες ρεύμα.)

Βήμα 6.Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση οπτικών ινών.

Πληροφορίες παραγγελίας

π.χ.: BSLD-840-205SM-FA-M

(Πληροφορίες παραγγελίας: 840nm 20mW SLED Broadband Light Source, -3dB εύρος ζώνης περίπου 50nnm, με ίνα SM CS 780, πακέτο μονάδων).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και φύλλο δοκιμής

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και συντήρηση

● Αποφύγετε το συχνό βούλωμα/αποσύνδεση των συνδέσμων ινών για να αποτρέψετε τη συσσώρευση σκόνης και τη ζημιά στην τελική επιφάνεια.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με έναν ανιχνευτή τελικής όψης ινών πριν από τη σύνδεση. Πάντα να συνδέετε/αποσυνδέετε τις ίνες χωρίς ρεύμα για να αποφύγετε το κάψιμο στο άκρο. Καλύψτε τους αχρησιμοποίητους συνδέσμους με καπάκια σκόνης.

● Αποθηκεύστε τον εξοπλισμό σε στεγνό περιβάλλον χωρίς υγρασία.

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
