Ευρυζωνική πηγή φωτός 840nm 10mW 40nm SLD

Πίνακας περιεχομένων

1. Εισαγωγή της ευρυζωνικής πηγής φωτός 840nm 10mW 40nm SLD

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμής

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και συντήρηση

12. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

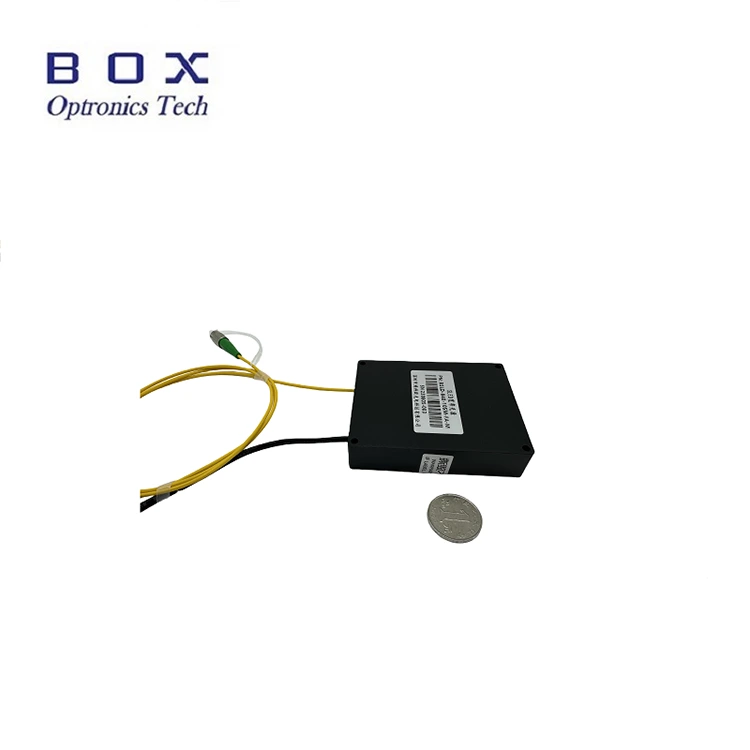

Εισαγωγή προϊόντος-840nm 10mW 40nm SLD Ευρυζωνική πηγή φωτός

Πρόκειται για μια ευρυζωνική πηγή φωτός SLD 840nm 10mW 40nm που υιοθετεί τεχνολογία υπερφωταύγειας διόδου, με ισχύ εξόδου μεγαλύτερη από 10mW, εύρος ζώνης -3dB πάνω από 40nm, επίπεδο φάσμα, χαμηλό κυματισμό και εξαιρετική μακροπρόθεσμη σταθερότητα.

Υποστηρίζει διαμορφώσεις πάγκου με οθόνη αφής και αρθρωτές διαμορφώσεις με διεπαφή επικοινωνίας RS-485 και λογισμικό παρακολούθησης για ενσωμάτωση συστήματος. Κατάλληλο για ανίχνευση ινών και ιατρική απεικόνιση. Παρακαλούμε να συνδέετε/αποσυνδέετε πάντα τις ίνες χωρίς ρεύμα για να αποφύγετε το κάψιμο στο άκρο.

Προδιαγραφές προϊόντος-840nm 10mW 40nm SLD Ευρυζωνική πηγή φωτός

Χαρακτηριστικά προϊόντος-Πηγή ευρυζωνικού φωτός SLD 840nm 10mW 40nm

Χαμηλή φασματική κυματισμός. μεγάλο

Επίπεδο φάσμα;

Επικοινωνίες DB9 Female(RS485) για εύκολη ενσωμάτωση.

Προσαρμοσμένη ισχύς εξόδου και τύπος ινών.

Εφαρμογές προϊόντων-840nm 10mW 40nm SLD Ευρυζωνική πηγή φωτός

Ανίχνευση οπτικών ινών;

Ιατρική απεικόνιση;

Οπτική τομογραφία συνοχής (OCT).

Λεπτομέρειες προϊόντος-Πηγή ευρυζωνικού φωτός SLD 840nm 10mW 40nm

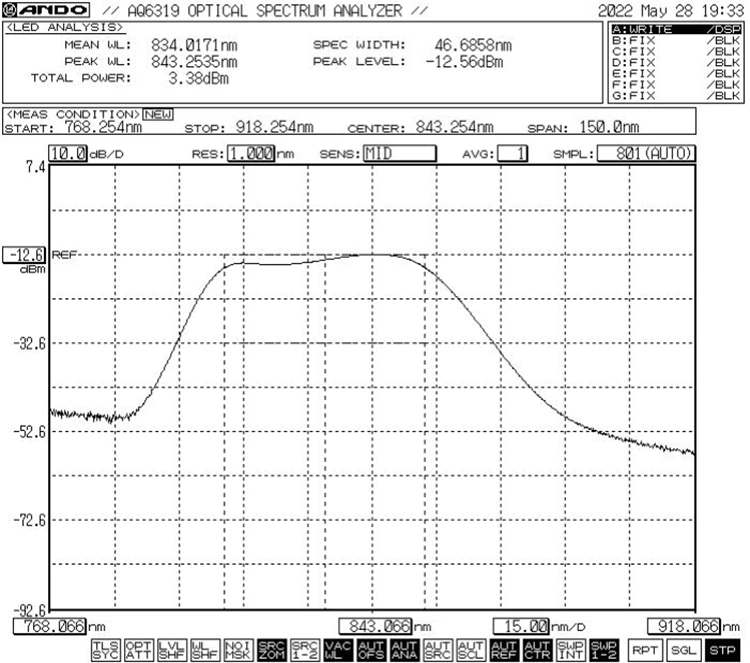

Τυπικό φάσμα: -3dB Εύρος ζώνης Ελάχ.40nm /Τύπος.45nm

Διάσταση (mm)

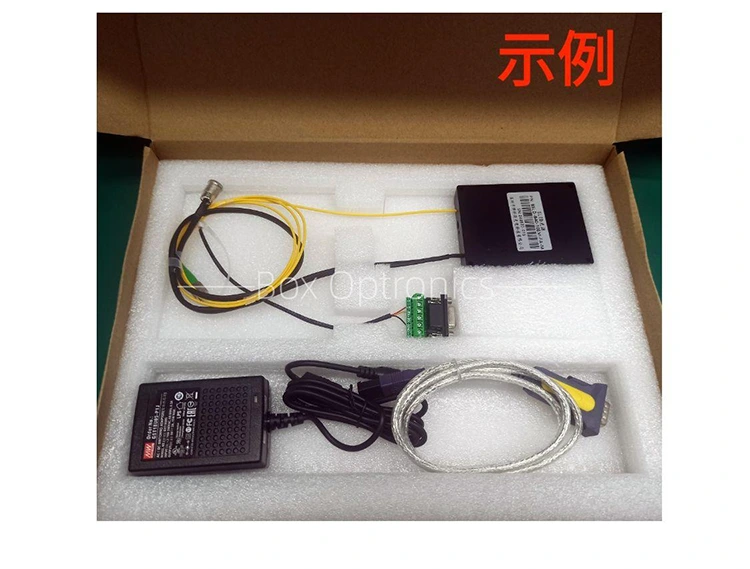

Τυπικά αξεσουάρ

Βήματα Λειτουργίας-840nm Ευρυζωνική Πηγή Φωτός SLD 10mW 40nm

Βήμα 1. Αποσυσκευασία: Πριν από τη συναρμολόγηση, ελέγξτε εάν όλα τα εξαρτήματα είναι πλήρη, συμπεριλαμβανομένης της μονάδας πηγής φωτός SLED, του καλωδίου δεδομένων USB, του καλωδίου πράσινης θύρας, του μετασχηματιστή ρεύματος, της αναφοράς δοκιμής κ.λπ.

Βήμα 2. Τροφοδοτικό: Συνδεδεμένο σε τροφοδοτικό μεταγωγής DC ή σε ρυθμιζόμενο τροφοδοτικό που πληροί τις απαιτήσεις τροφοδοσίας τους. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. (Ο μετασχηματιστής παρέχεται σύμφωνα με τα τοπικά πρότυπα τάσης.)

Βήμα 3. Σύνδεση ίνας εξόδου: Ανοίξτε το καπάκι σκόνης στον σύνδεσμο ή τη φλάντζα της ίνας, ελέγξτε την ακραία όψη της ίνας και συνδέστε την ίνα ή συνδέστε την ίνα με τη συσκευή ή τον μετρητή ισχύος που πρόκειται να δοκιμαστεί αφού επιβεβαιώσετε ότι δεν υπάρχει ρύπανση και ζημιά.

Setp4. Σύνδεση στον κεντρικό υπολογιστή: Χρησιμοποιήστε το καλώδιο πράσινης θύρας και το καλώδιο δεδομένων USB-RS485 DB9 για να συνδέσετε την πηγή φωτός 840nm 10mW 40nm SLD ευρυζωνικής φωτεινότητας και τον υπολογιστή. ο υπολογιστής πρέπει πρώτα να εγκαταστήσει ένα αποκλειστικό πρόγραμμα οδήγησης σειριακής θύρας για να αναγνωρίσει το καλώδιο δεδομένων σειριακής θύρας USB-RS485, διαφορετικά το λογισμικό του κεντρικού υπολογιστή και η μονάδα πηγής φωτός δεν μπορούν να συνδεθούν και να επικοινωνήσουν σωστά. Ρωτήστε το Box Optronics για το πρόγραμμα οδήγησης.

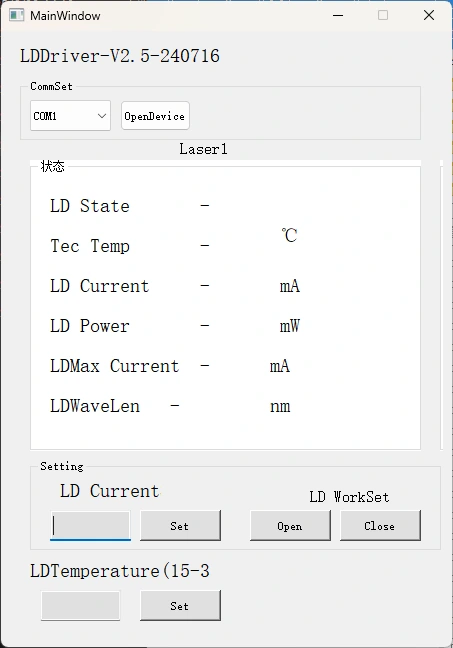

Βήμα 5. Λογισμικό ελέγχου: Η Box Optronics παρέχει τη σειριακή εντολή ή το λογισμικό υπολογιστή για τον έλεγχο του ρεύματος LD και της θερμοκρασίας LD της πηγής φωτός ευρείας ζώνης SLD 840nm 10mW 40nm. Επιλέξτε τη σωστή θύρα, ορίστε το ρεύμα και τη θερμοκρασία και, στη συνέχεια, κάντε κλικ στο κουμπί ανοίγματος. (Για να αποφύγετε τη ζημιά, αυξήστε αργά το ρεύμα κίνησης κατά την αρχική λειτουργία. Μην εφαρμόζετε αμέσως πλήρες ρεύμα.)

Βήμα 6. Μετά τη χρήση, κάντε κλικ στο κουμπί κλεισίματος, απενεργοποιήστε την παροχή ρεύματος και αποσυνδέστε τη σύνδεση οπτικών ινών.

Πληροφορίες παραγγελίας-Πηγή ευρυζωνικού φωτός SLD 840nm 10mW 40nm

π.χ.: BSLD-840-104SM-FA-M

(Πληροφορίες παραγγελίας: Ευρυζωνική πηγή φωτός 840nm 10mW 40nm SLD, με ίνα SM Hi780, υποδοχή FC/APC, πακέτο μονάδας, τροφοδοτικό 5VDC).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και φύλλο δοκιμών-840nm 10mW 40nm SLD Ευρυζωνική πηγή φωτός

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής-840nm 10mW 40nm SLD Ευρυζωνική πηγή φωτός

Όροι προσφοράς

(1) EXW:

Εάν διαθέτετε λογαριασμό DHL/UPS/FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

(3) Άλλο

Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος παράδοσης-840nm Ευρυζωνική πηγή φωτός 10mW 40nm SLD

Παραγωγή: 10 εργάσιμες ημέρες. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Τα διεθνή logistics: 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας και συντήρηση-840nm Ευρυζωνική πηγή φωτός 10mW 40nm SLD

Δεν συνιστάται η συχνή εισαγωγή ή αφαίρεση των βυσμάτων σύνδεσης οπτικών ινών στα άκρα εξόδου, προκειμένου να αποφευχθεί η μόλυνση από τη σκόνη—η οποία μπορεί να οδηγήσει σε αυξημένη απώλεια εισαγωγής—ή το κάψιμο των ακραίων επιφανειών του συνδετήρα ινών.

Καθαρίστε τους συνδετήρες ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με έναν ανιχνευτή τελικής όψης ινών πριν από τη σύνδεση. Πάντα να συνδέετε/αποσυνδέετε τις ίνες χωρίς ρεύμα για να αποφύγετε το κάψιμο στο άκρο. Οι σύνδεσμοι οπτικών ινών πρέπει να καλύπτονται με καλύμματα σκόνης.

Εάν η ίνα εξόδου χρειάζεται να συνδεθεί με άλλη ίνα, συνιστάται η χρήση ματιστή σύντηξης.

Λάβετε προφυλάξεις κατά της υγρασίας, της σκόνης και της διάβρωσης. αποθηκεύστε σε ξηρό μέρος.

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση-840nm 10mW 40nm Ευρυζωνική πηγή φωτός SLD

Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής φυσική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγμένες ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
