Λέιζερ στενού εύρους γραμμής 1310nm DFB 100KHz BTF

Πίνακας περιεχομένων

1. Εισαγωγή των 1310nm Λέιζερ στενού εύρους γραμμής DFB 100KHz BTF

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

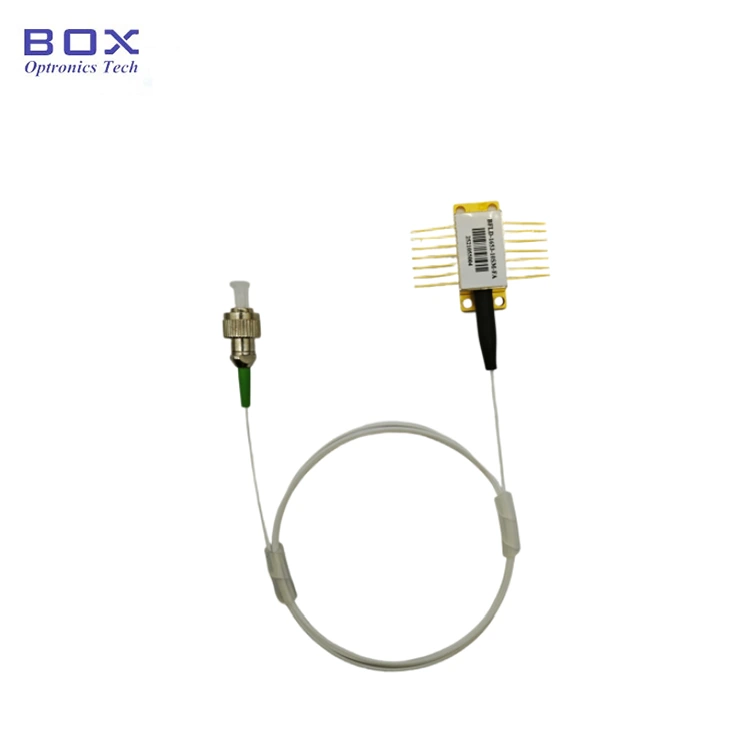

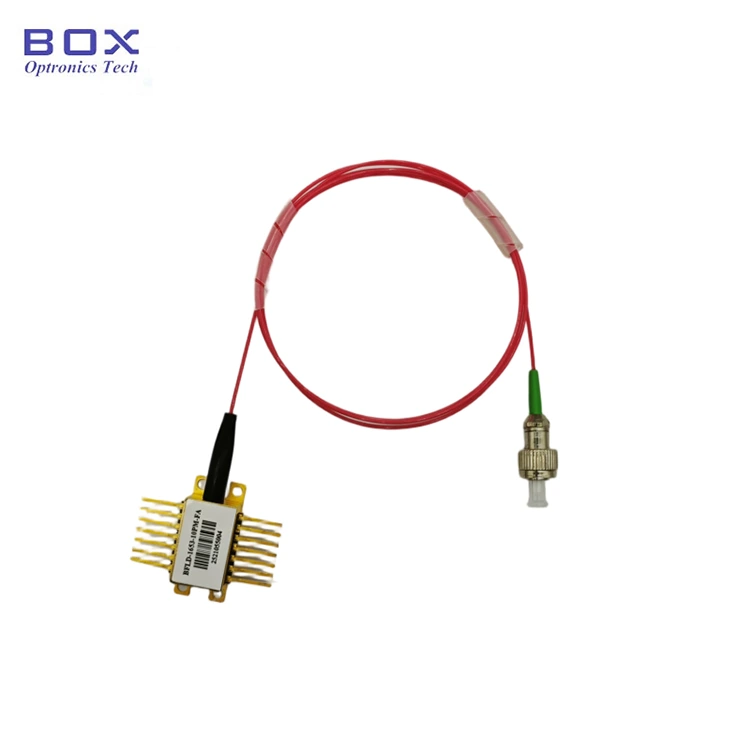

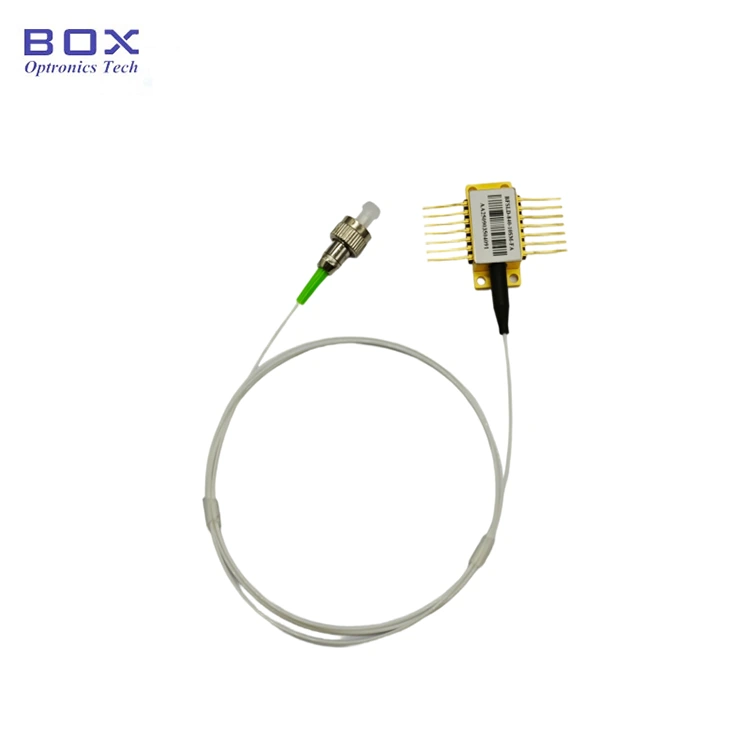

Το λέιζερ στενού εύρους γραμμής BTF 1310nm DFB 100KHz είναι ένα λέιζερ υψηλής απόδοσης σχεδιασμένο για εφαρμογές στο Lidar, ραντάρ ανέμου, οπτικό ανίχνευση ινών και συνεκτική επικοινωνία. Διαθέτει ισχύ εξόδου έως 100 mW, εύρος ζώνης 3dB μικρότερο από 100 kHz και χαμηλό ρεύμα κατωφλίου. Προαιρετικά με ίνα SM/PM, ευρεία θερμοκρασία λειτουργίας και υψηλή αξιοπιστία. Χρησιμοποιήστε το υπό προστασία ESD και ελέγξτε το ρεύμα και τη θερμοκρασία της μονάδας αυστηρά και αποφύγετε ζημιές από υπερβολικό ρεύμα.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● SMF-28e ή PM1310 pigtail?

● Ισχύς εξόδου >100mW

● Στενό πλάτος γραμμής <100KHz;

● 14 ακίδων Συσκευασία BTF με TEC, οπτικός απομονωτής, και Monitor PD.

Εφαρμογές προϊόντων

● Lidar;

● Ραντάρ ανέμου;

● Ανίχνευση οπτικών ινών;

● Συνεκτική επικοινωνία.

Προϊόν Λεπτομέρειες

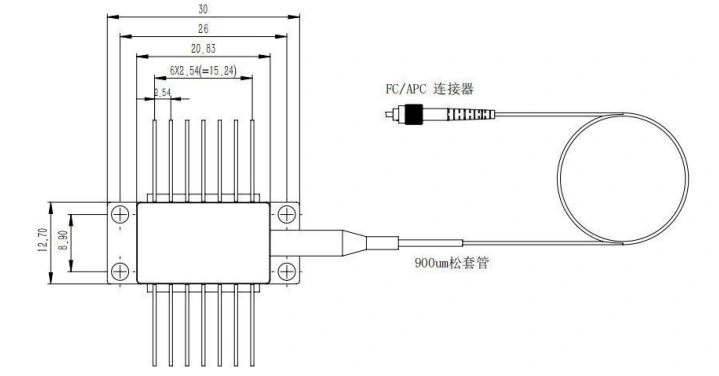

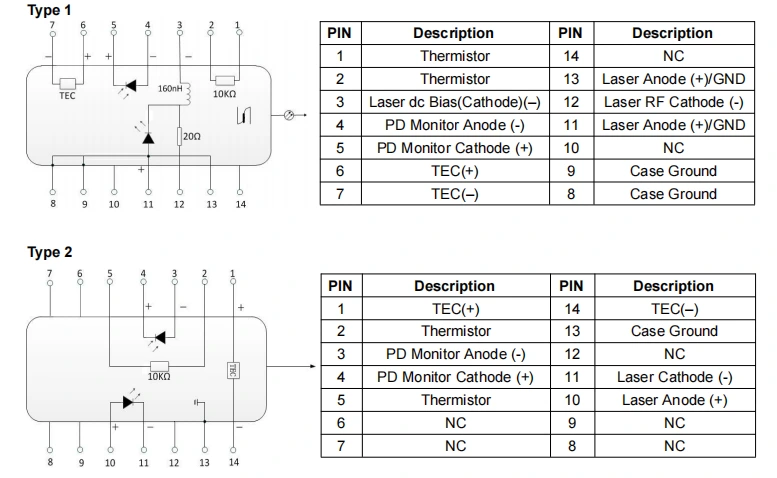

● Σχέδιο πακέτου & Ορισμός PIN-OUT (Μονάδα:mm)-1310nm DFB 100KHz Λέιζερ στενού εύρους γραμμής BTF

● Συχνές ερωτήσεις

(1) Είναι δυνατή η αλλαγή του μήκους κύματος ρυθμίζοντας το ρεύμα; Ποιο είναι το εύρος;

--Ναί. Ο τρέχων συντελεστής μήκους κύματος είναι 0,01 nm/mA και το ο συντελεστής μήκους κύματος θερμοκρασίας είναι 0,1 nm/℃. Το ρυθμιζόμενο εύρος WL είναι περίπου ~κεντρικό WL+/- 1 nm

(2) Ποιο είναι το πλάτος της γραμμής; Παρέχετε ένα κανονικό πλάτος γραμμής LD;

--Το πλάτος γραμμής 3dB είναι μικρότερο από 100kHz. Διατίθεται LD σε επίπεδο MHz.

(3) Ποιο είναι το εύρος ρύθμισης ισχύος;

--10~100%

(4) Παρέχετε προστατευτικό σωλήνα ινών και σύνδεσμο ινών;

--Ναί. Ο χαλαρός σωλήνας 900um και οι σύνδεσμοι FC/APC, SC/APC ή άλλοι είναι προαιρετική.

Παραγγελία πληροφορίες

π.χ.: BNLD-1310-11HPM-FA

(Πληροφορίες παραγγελίας: Laser 1310nm DFB 100KHz BTF στενής γραμμής πλάτους, 100mW Ισχύς εξόδου, με ίνα PM, υποδοχή FC/APC, pin-out τύπου 1).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένος.

● Κατά τη διαδικασία ενεργοποίησης, μην εφαρμόζετε ποτέ απευθείας υψηλό ρεύμα, όπως Αυτό κινδυνεύει να καταστρέψει το τσιπ. Αντίθετα, ενεργοποιήστε τη συσκευή σε ένα τρέχον επίπεδο κοντά στο κατώφλι του τσιπ και, στη συνέχεια, αυξήστε σταδιακά το ρεύμα σε μικρό αυξήσεις έως ότου επιτευχθεί το επιθυμητό επίπεδο.

● Πριν ενεργοποιήσετε όλα τα εξαρτήματα, ενεργοποιήστε πρώτα το ψυγείο και στη συνέχεια προχωρήστε με σταδιακά βήματα ενεργοποίησης για να αποτρέψετε την υπερθέρμανση του τσιπ και υπερφόρτωση.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
