1030nm 200mW 100KHz DFB Butterfly Diode Laser

Πίνακας περιεχομένων

1. Παρουσίαση των 1030nm Δίοδος λέιζερ πεταλούδας DFB 200mW 100KHz

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

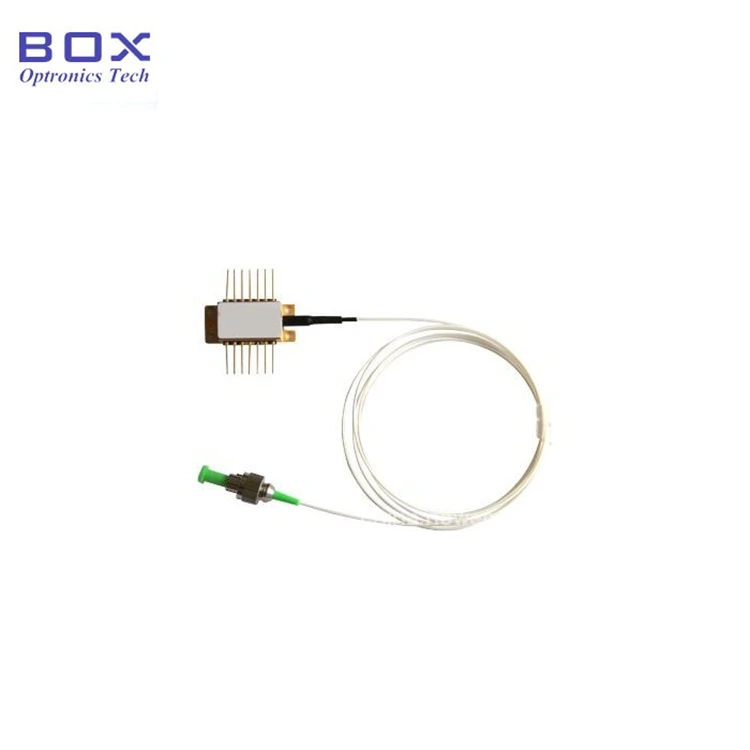

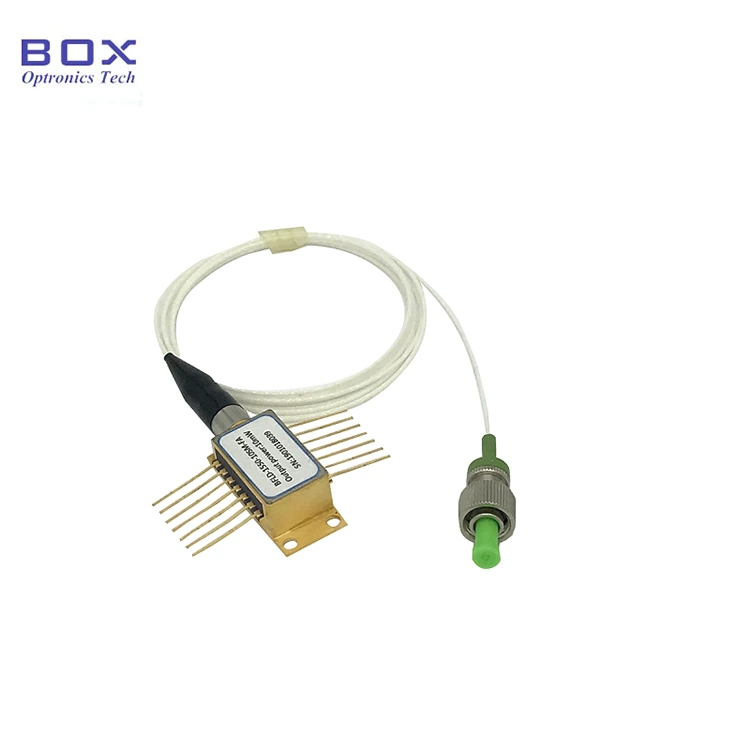

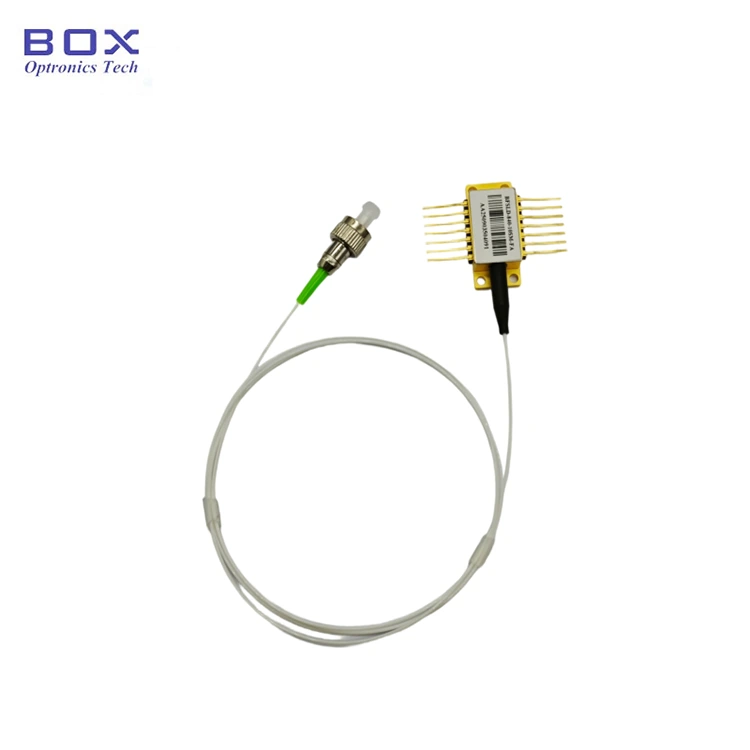

Αυτό είναι ένα λέιζερ πεταλούδας DFB 1030nm 200mW 100KHz Δίοδος, με ανοχή μήκους κύματος +/-2 nm, τυπική συσκευασία πεταλούδας 14 ακίδων, και ίνα PM980. Διαθέτει υψηλή ισχύ εξόδου και στενό πλάτος γραμμής και ενσωματώνει TEC και θερμίστορ. Κατάλληλο για οπτική ανίχνευση και απεικόνιση. Παρακαλώ χρησιμοποιήστε το υπό προστασία ESD.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● πλεξίδα ινών PM980.

● 200 mW υψηλή ισχύς εξόδου.

● Κάτω από 100 kHz στενό πλάτος γραμμής.

● 14 ακίδων Συσκευασία BTF με TEC, θερμίστορ και Παρακολούθηση PD.

Εφαρμογές προϊόντων

● Lidar;

● Ανίχνευση οπτικών ινών;

● Φασματοσκοπία;

● Πηγή σπόρων για λέιζερ.

Προϊόν Λεπτομέρειες

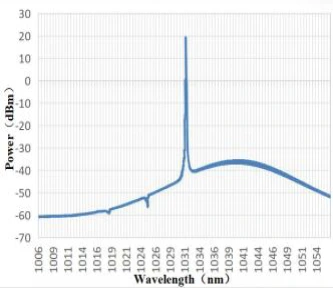

● Τυπικό φάσμα: 1030 nm, +/-2 nm ανοχή μήκους κύματος.

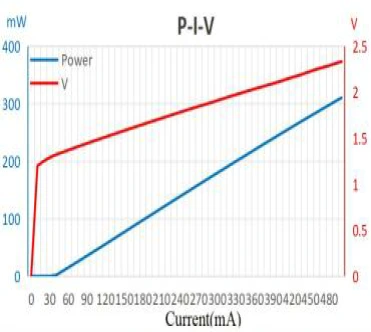

● PIV-1030nm 200mW 100KHz DFB Butterfly Diode Laser

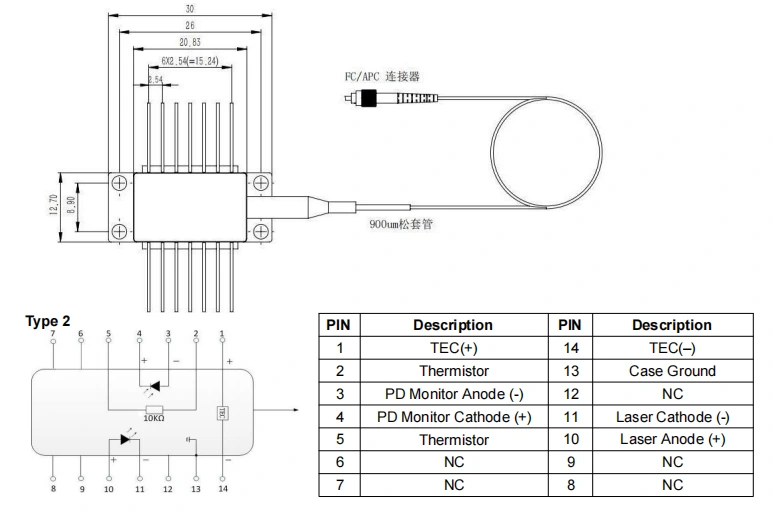

● Σχέδιο πακέτου & Ορισμός PIN-OUT (Μονάδα:mm)-1030nm 200mW 100KHz Δίοδος λέιζερ DFB Butterfly

● Συχνές ερωτήσεις

(1) Είναι δυνατή η αλλαγή του μήκους κύματος ρυθμίζοντας το ρεύμα; Ποιο είναι το εύρος;

--Ναί. Ο τρέχων συντελεστής μήκους κύματος είναι 0,01 nm/mA και το ο συντελεστής μήκους κύματος θερμοκρασίας είναι 0,1 nm/℃. Το ρυθμιζόμενο εύρος WL είναι περίπου ~κεντρικό WL+/- 1 nm.

(2) Ποιο είναι το μήκος της πλεξίδας;

--1,2+/-0,1 μέτρο.

(3) Ποιο είναι το εύρος ρύθμισης ισχύος;

--10~100%

Παραγγελία πληροφορίες

π.χ.: BNLD-1030-2HPM-FA

(Πληροφορίες παραγγελίας: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, με ίνα PM980, υποδοχή FC/APC, πείρο αντλίας).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Κίνδυνος ακτινοβολίας λέιζερ: Όταν η συσκευή είναι σε λειτουργία, εκπέμπει δέσμη λέιζερ υψηλής έντασης. Μην κοιτάτε απευθείας το άκρο της ίνας, καθώς αυτό μπορεί να προκαλέσει τραυματισμό στα μάτια.

● ESD Protection: Αυτή η συσκευή είναι ηλεκτροστατικά ευαίσθητη. Επομένως, πρέπει να ληφθούν αυστηρά μέτρα αντιστατικής προστασίας να τηρούνται κατά τη συσκευασία, τη μεταφορά και τη χρήση. Επιπλέον, προφυλάξεις θα πρέπει να ληφθούν για την αποφυγή υπερτάσεων τροφοδοσίας, καθώς μπορεί να προκύψει παράλειψη σε μόνιμη ζημιά στη συσκευή (π.χ., εξασφαλίστε τη σωστή γείωση του εξοπλισμού και φορέστε έναν αντιστατικό ιμάντα καρπού).

● Χειρισμός ινών και συσκευών: Οπτικός οι ίνες είναι εύθραυστες. Μην τραβάτε τη συσκευή χρησιμοποιώντας την ίνα. Κατά την εισαγωγή ή αφαιρώντας τη συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε την χιτώνιο στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένες με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Απαιτήσεις συγκόλλησης καρφιτσών: Εάν οι ακίδες πρέπει να συγκολληθούν, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και η Ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Δώστε ιδιαίτερη προσοχή στο παρακάτω: κατά τη διάρκεια της διαδικασίας συγκόλλησης, η συσκευή πρέπει να είναι σε μη τροφοδοσία κατάσταση, και το κολλητήρι πρέπει να είναι σωστά γειωμένο.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
