Λέιζερ ινών εξαιρετικά στενού εύρους γραμμής 1550nm 3kHz

Πίνακας περιεχομένων

1. Εισαγωγή του Λέιζερ ινών εξαιρετικά στενού εύρους γραμμής 1550nm 3kHz

2. Τεχνικό Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Οδηγός ασφαλούς λειτουργίας

7. Πληροφορίες Παραγγελίας

8. Φύλλο δεδομένων και δοκιμαστικό φύλλο

9. Όροι προσφοράς και πληρωμή

10. Χρόνος παράδοσης

11. Σημειώσεις λειτουργίας και Συντήρηση

12. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Αυτή είναι μια ίνα 1550nm 3kHz εξαιρετικά στενού εύρους γραμμής Λέιζερ που υιοθετεί τη δομή κοιλότητας λέιζερ DFB ινών με πρόσμειξη ερβίου, με έξοδο CW ισχύς 50/100/200/500/1000 mW προαιρετική, εύρος ζώνης 3dB μικρότερο από 3kHz, μήκος κύματος σταθερό χωρίς αναπήδηση λειτουργίας. Υποστηρίζει διαμορφώσεις πάγκου και αρθρωτές με διεπαφή επικοινωνίας RS232 και λογισμικό παρακολούθησης για το σύστημα ενσωμάτωσης. Κατάλληλο για κατανεμημένη αίσθηση και ούτω καθεξής.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Φασματικό πλάτος γραμμής ≤3 KHz;

● Όλα-ίνες Κοιλότητα συντονισμού DFB;

● Μήκος κύματος σταθερό χωρίς λειτουργία hopping.

● DB9 Γυναικεία (RS232) επικοινωνίες για εύκολη ενσωμάτωση.

Εφαρμογές προϊόντων

● LiDAR;

● Ακουστική αισθητήρες, υδρόφωνα;

● Ίνα Οπτική Κατανεμημένη Αίσθηση.

Λεπτομέρειες προϊόντος

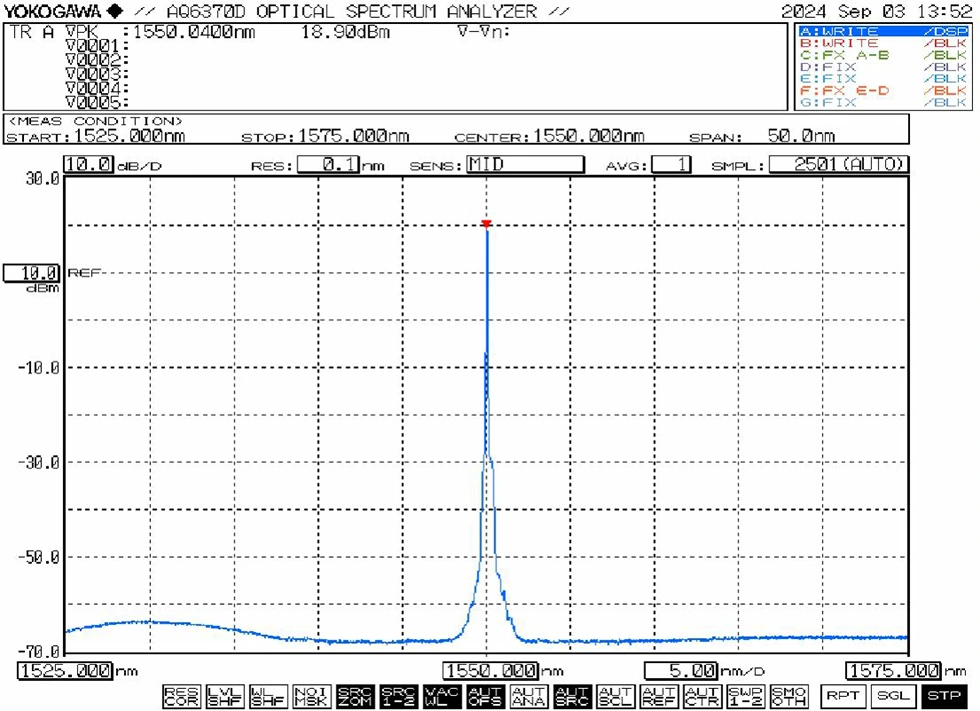

● Τυπικό φάσμα: 1550nm

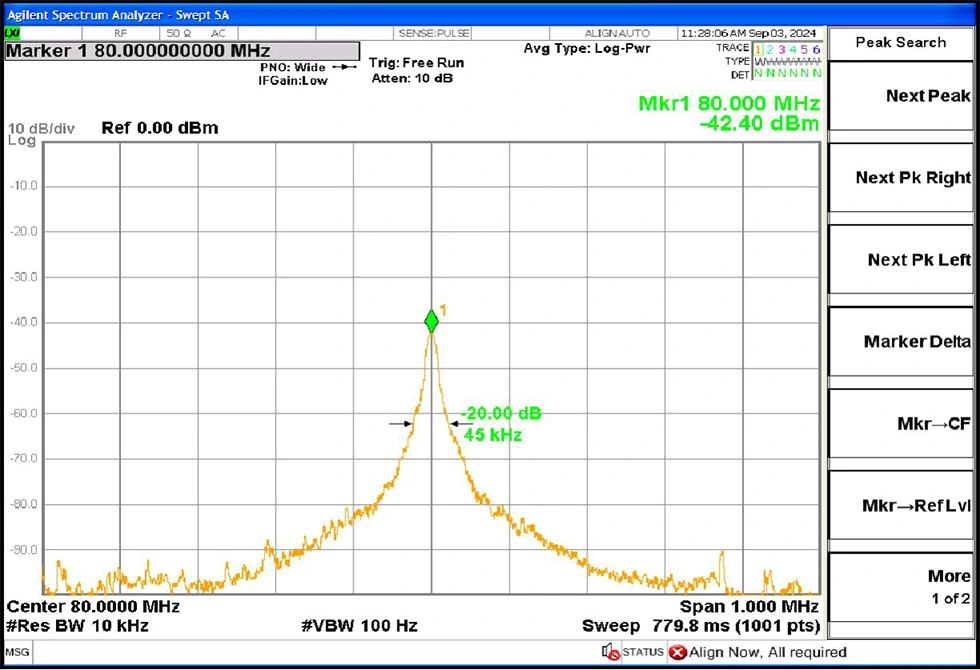

● Τυπικό εύρος γραμμής: 3dB φασματικό πλάτος γραμμής≤3 KHz (ίσο 20dB πλάτος γραμμής / 20)

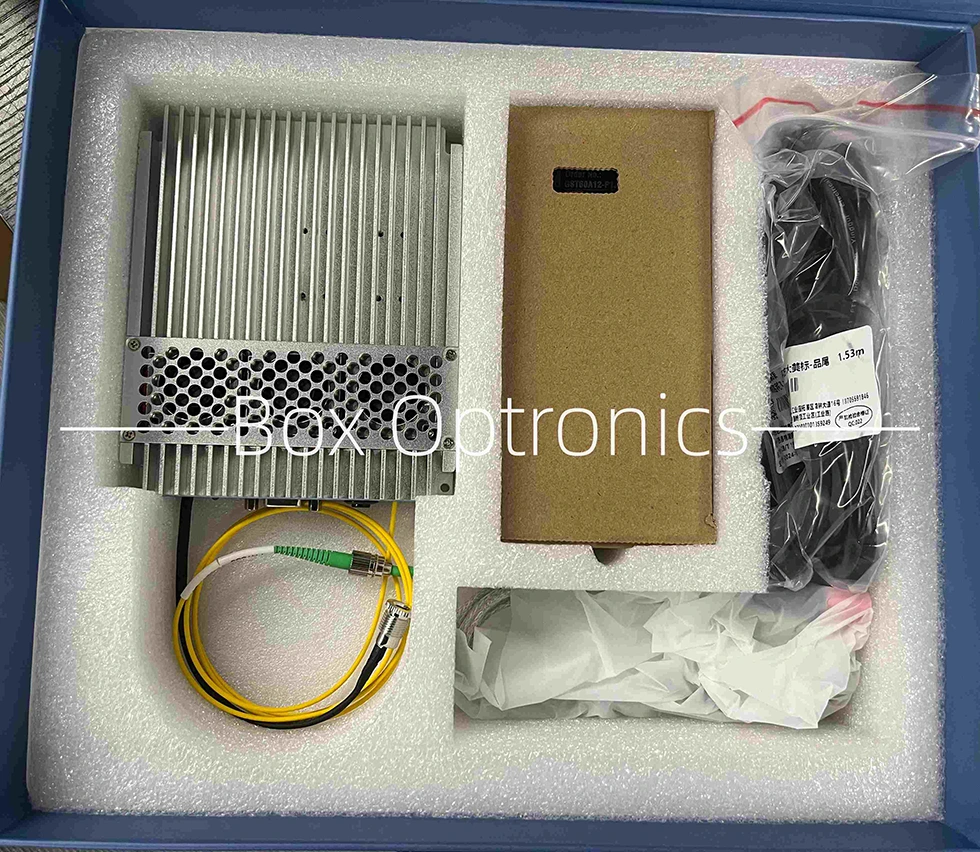

● Παράδειγμα συσκευασίας

Λειτουργία Βήματα

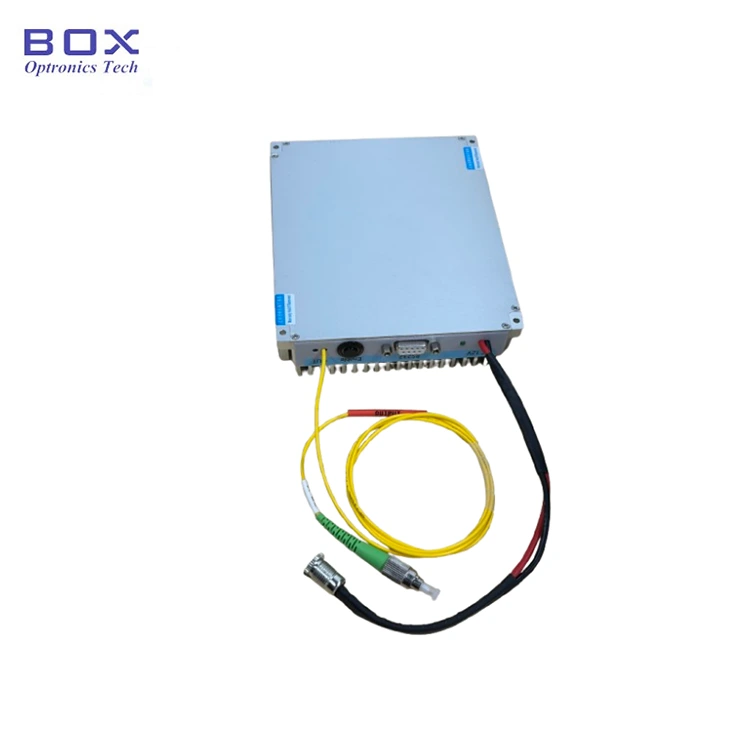

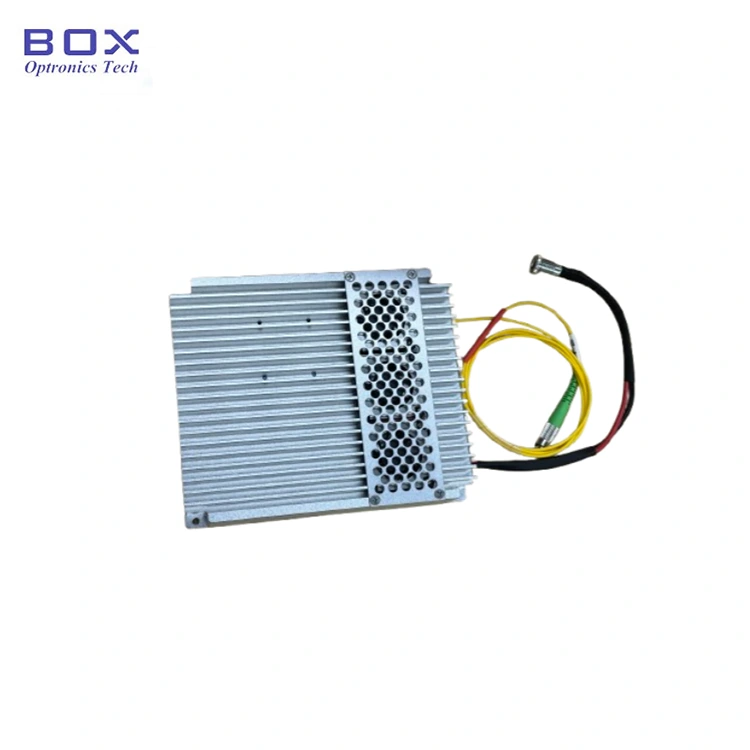

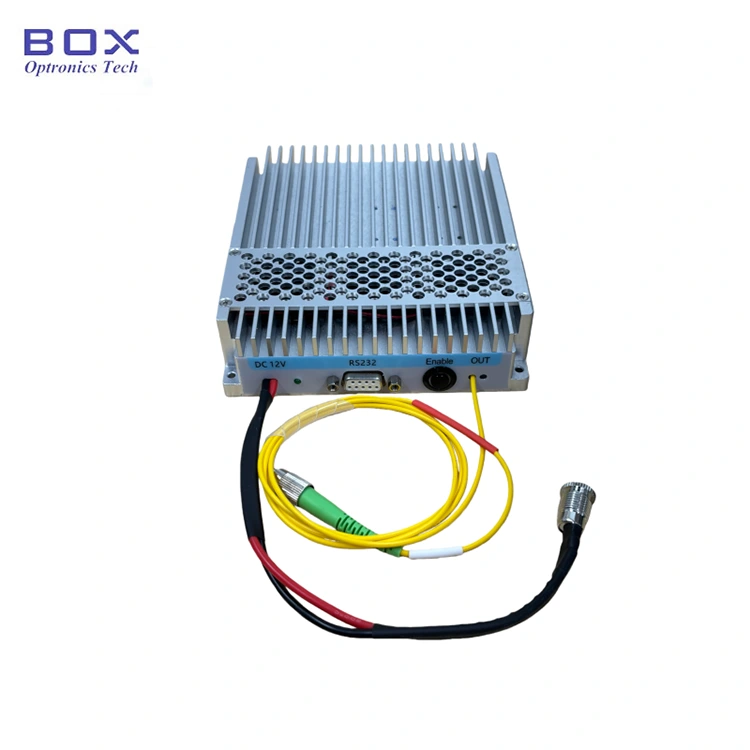

1. Εμφάνιση: Η μονάδα περιλαμβάνει υποδοχή τροφοδοσίας, ένδειξη τροφοδοσίας, RS232 διεπαφή επικοινωνίας, διακόπτης ενεργοποίησης εξόδου και θύρα οπτικών ινών εξόδου λέιζερ.

2.Ισχύς Τροφοδοσία: Η θύρα τροφοδοσίας χρησιμοποιεί τυπική διασύνδεση DC5,5×2,1 mm. Χρησιμοποιήστε μόνο τον γνήσιο προσαρμογέα ρεύματος (DC5V ή DC12V). Οι ακατάλληλοι μετασχηματιστές ρεύματος ενδέχεται να προκαλέσουν βλάβη στην πηγή φωτός. Ένα σχήμα U Διατίθεται καλώδιο τροφοδοσίας σύνδεσης για σύνδεση σε τροφοδοτικό διακόπτη αίτημα κατά τη στιγμή της αγοράς.

3.Σύνδεση ο βραχυκυκλωτήρας οπτικών ινών: Αφαιρέστε το καπάκι σκόνης από το σύνδεσμος ινών, επιθεωρήστε την ακραία όψη για μόλυνση ή ζημιά και βεβαιωθείτε καθαριότητα πριν από τη σύνδεση με άλλες συσκευές οπτικών ινών ή εξοπλισμό δοκιμής. Για μοντέλα υψηλής ισχύος, συνιστάται η σύνδεση με σύντηξη.

4.Σύνδεση η ενότητα σε έναν κεντρικό υπολογιστή: Χρησιμοποιήστε το συμπεριλαμβανόμενο Καλώδιο σειριακών δεδομένων USB-RS232 για σύνδεση της μονάδας στον υπολογιστή. Εγκαταστήστε το αποκλειστικό σειριακό πρόγραμμα οδήγησης (παρέχεται από τον κατασκευαστή) για την ενεργοποίηση της επικοινωνίας. Χωρίς το πρόγραμμα οδήγησης, το λογισμικό κεντρικού υπολογιστή δεν μπορεί να συνδεθεί στη μονάδα.

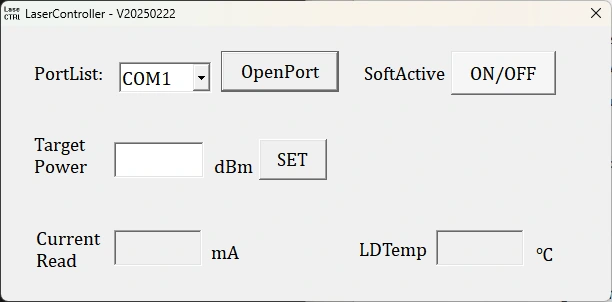

5.Λογισμικό: Το λογισμικό υποδοχής επιτρέπει ρύθμιση ισχύος εξόδου και έλεγχος εξόδου λέιζερ μέσω του Κουμπί "SoftActive". Το λογισμικό εμφανίζει καθορισμένο ρεύμα αντλίας, έξοδο κατάσταση παρακολούθησης ισχύος και θερμοκρασίας.

6.Παράμετρος Μνήμη:Ρυθμίσεις και Η κατάσταση που έχει ρυθμιστεί μέσω του λογισμικού αποθηκεύεται αυτόματα στη μονάδα εσωτερική μνήμη. Δεν απαιτείται σύνδεση κεντρικού υπολογιστή εάν οι παράμετροι δεν το κάνουν χρειάζεται τροποποίηση.

Παραγγελία πληροφορίες

π.χ.: NLFL-1550-50-T-SM-M

(Πληροφορίες παραγγελίας: Laser ινών 1550nm 3kHz Ultra-Narrow Linewidth Fiber, 50mW ισχύς εξόδου, ρυθμιζόμενη ισχύς, ίνα SM, πακέτο μονάδων).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

1. Σημειώσεις λειτουργίας και συντήρηση-1550nm 3kHz εξαιρετικά στενό πλάτος γραμμής Λέιζερ ινών

● Αποφύγετε το συχνό βούλωμα/αποσύνδεση των συνδέσμων ινών για να αποφευχθεί συσσώρευση σκόνης και ζημιά στο τέλος του προσώπου.

● Καθαρίστε τους συνδέσμους ινών με ένα μαντηλάκι που δεν αφήνει χνούδι και επιθεωρήστε με α ανιχνευτής τελικής όψης ινών πριν από τη σύνδεση. Να συνδέετε/αποσυνδέετε πάντα τις ίνες χωρίς ρεύμα για να αποφευχθεί το κάψιμο στο άκρο του προσώπου. Καλύψτε τους αχρησιμοποίητους συνδέσμους με καπάκια σκόνης.

● Αποθηκεύστε τον εξοπλισμό σε στεγνό περιβάλλον χωρίς υγρασία.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
