Λέιζερ στενού εύρους γραμμής 1550nm DFB 100KHz BTF

Πίνακας περιεχομένων

1. Εισαγωγή των 1550nm Λέιζερ στενού εύρους γραμμής DFB 100KHz BTF

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

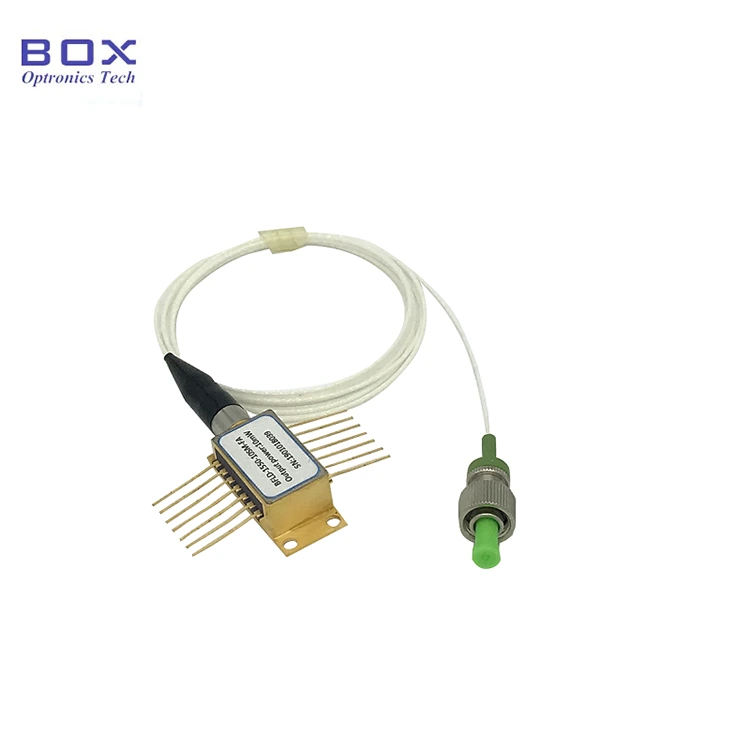

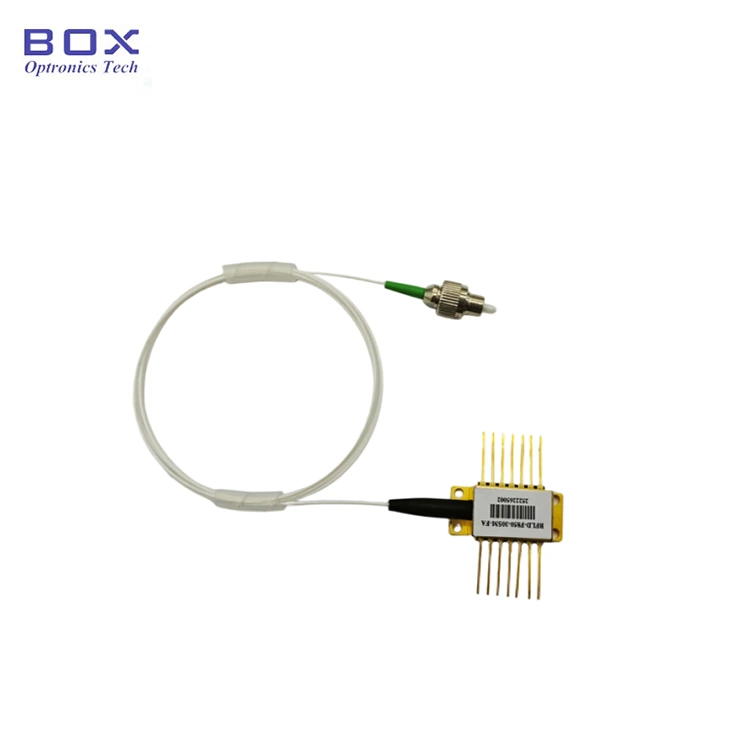

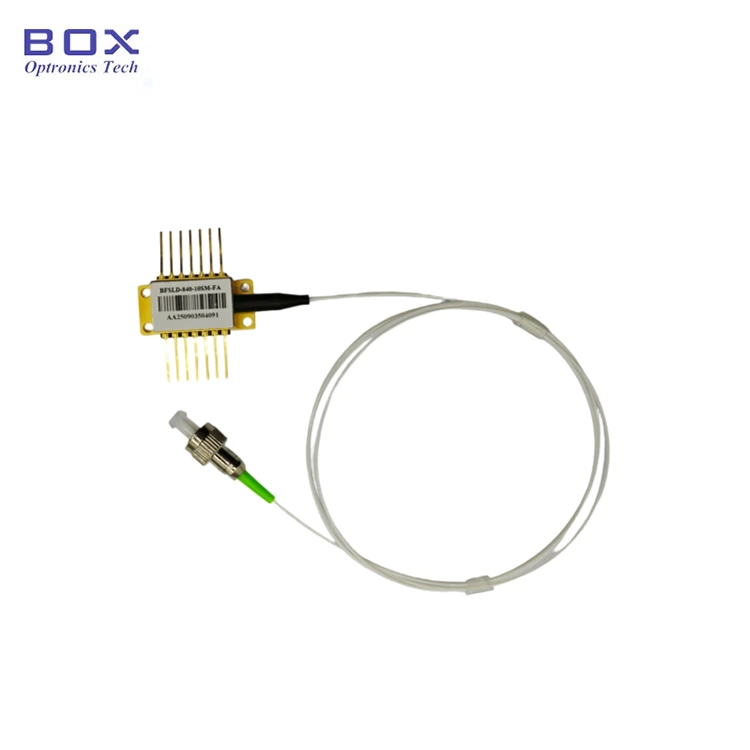

Το λέιζερ στενού εύρους γραμμής BTF 1550nm DFB 100KHz είναι σχεδιασμένο για εφαρμογές υψηλής ακρίβειας που απαιτούν εξαιρετικά σταθερή, στενής ζώνης πηγές φωτός. Λειτουργώντας σε μήκος κύματος 1550 nm, αυτό το λέιζερ διαθέτει <100 KHz πλάτος γραμμής, >50 mW ισχύς εξόδου. Είναι ιδανικό για WDM (Wavelength Division Συστήματα πολυπλεξίας), ανίχνευση οπτικών ινών και εξοπλισμός δοκιμής που απαιτούν χαμηλή τιμή εύρος γραμμής και υψηλή φασματική καθαρότητα. Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει α ακτίνα λέιζερ υψηλής έντασης. Μην κοιτάτε απευθείας στην ακραία όψη της ίνας. κάνοντας μπορεί να προκαλέσει τραυματισμό στα μάτια.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Multi-Quantum Λοιπόν (MQW);

● Ψηλά Ισχύς εξόδου >50mW;

● 14 ακίδων Πακέτο BTF με TEC, θερμίστορ και οπτικός απομονωτής.

Εφαρμογές προϊόντων

● Lidar;

● Εργαστήριο στενό Πηγές φωτός πλάτους γραμμής και οπτική δοκιμή.

● Οπτική ίνα επικοινωνίες?

● Αισθητήρας οπτικών ινών.

Προϊόν Λεπτομέρειες

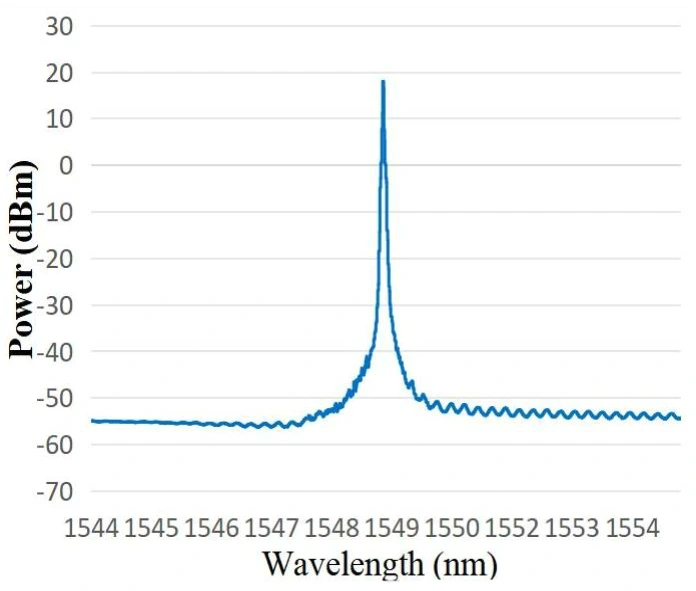

● Τυπικό φάσμα: 1549,38 nm, η ανοχή WL μπορεί να είναι 1550+/-2 nm.

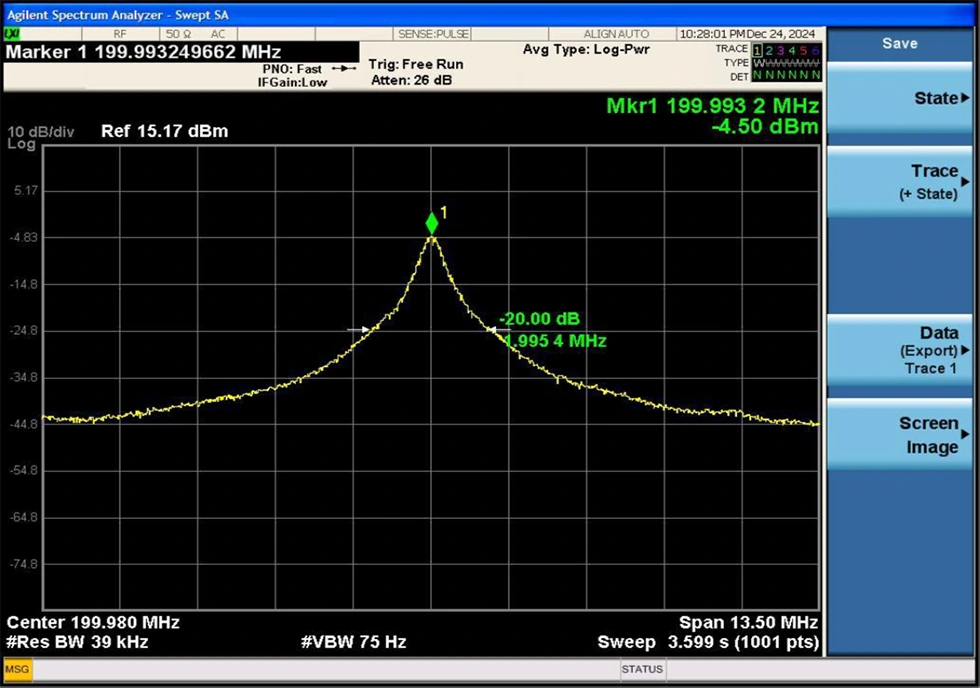

● Τυπικό εύρος γραμμής: 3dB φασματικό εύρος γραμμής <100 KHz (ίσο με 20 dB πλάτος γραμμής / 20)

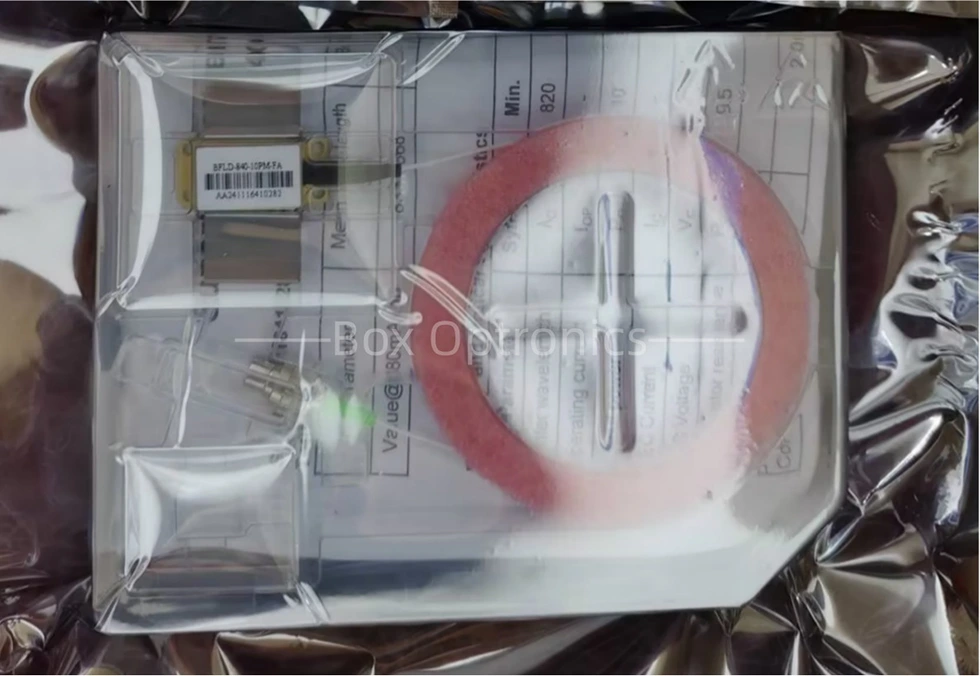

● Παράδειγμα συσκευασίας

*Αυτόμονη συσκευή. δεν υπάρχει ενσωματωμένο πρόγραμμα οδήγησης (προαιρετικό εξωτερικό πρόγραμμα οδήγησης).

Πληροφορίες παραγγελίας

π.χ.: BNLD-1550-11HSM-FA2

(Πληροφορίες παραγγελίας: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW Ισχύς εξόδου, με ίνα SM, υποδοχή FC/APC, pin-out τύπου 2).

Για άλλες προσαρμοσμένες απαιτήσεις, επικοινωνήστε με: sales06@boxoptronics.com

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10-15 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. κάνω μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. ως εκ τούτου, αυστηρή τήρηση κατά τη συσκευασία απαιτούνται μέτρα αντιστατικής προστασίας, μεταφορά και χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την πρόληψη υπερτάσεις τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στο συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήσης αντιστατικού λουρί καρπού).

● Επαληθεύστε τη σταθερότητα του κυκλώματος λειτουργίας του προϊόντος για αποτροπή βλάβη που προκαλείται από παλμικά ρεύματα.

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένος.

● Κατά τη χρήση της συσκευής, τηρείτε αυστηρά την τάση λειτουργίας και τρέχοντα εύρη που καθορίζονται στο φύλλο δεδομένων. Βασικές παράμετροι—συμπεριλαμβανομένου του Ith (Ρεύμα κατωφλίου), μέγιστο Iop (Μέγιστο ρεύμα λειτουργίας), Vop max (Μέγιστο Τάση λειτουργίας) και λc (Κεντρικό μήκος κύματος)—θα πρέπει να αναφέρονται συγκεκριμένα στην έκθεση δοκιμής που παρέχεται κατά τη στιγμή της αποστολής.Σημείωση:Λειτουργία πέρα από τις απόλυτες μέγιστες τιμές μπορεί να προκαλέσει μόνιμη βλάβη στη συσκευή.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
