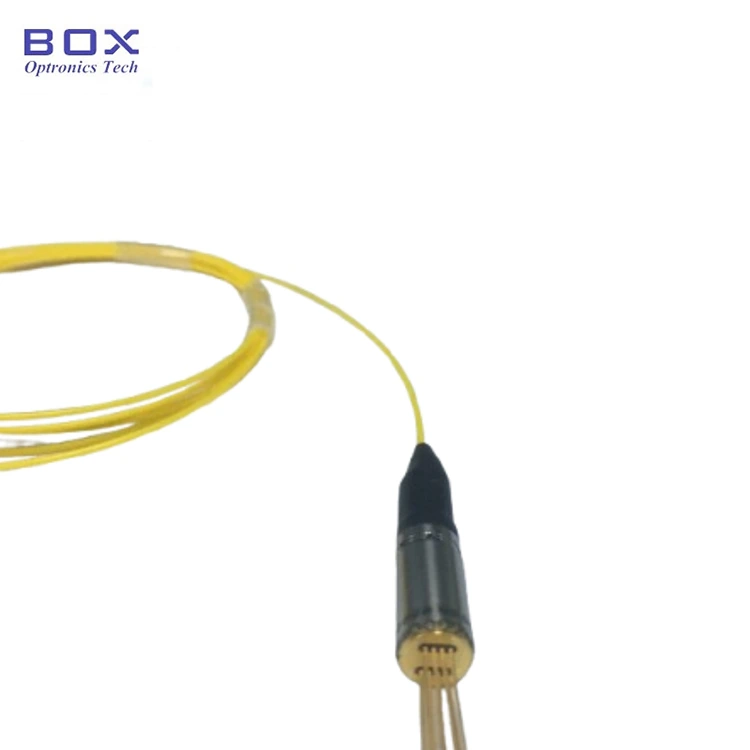

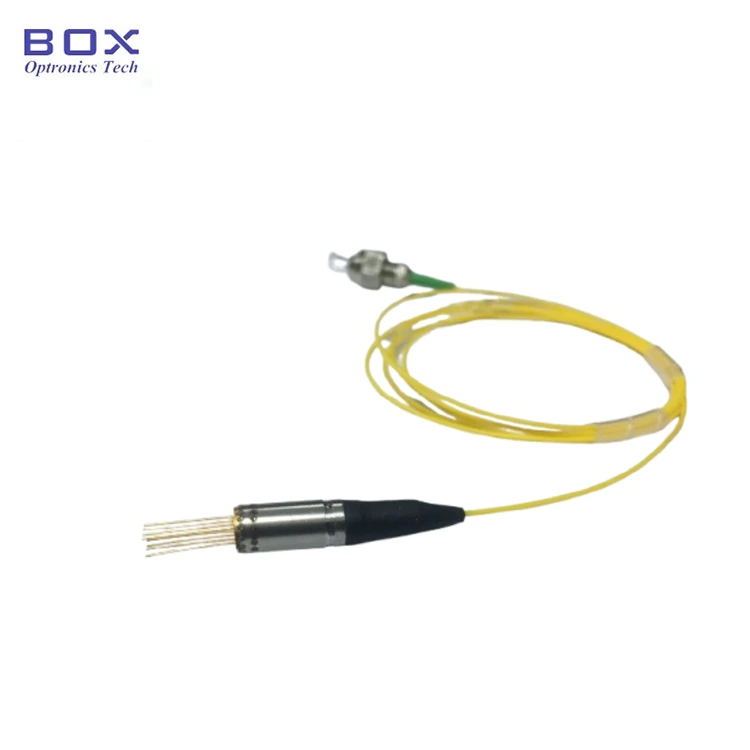

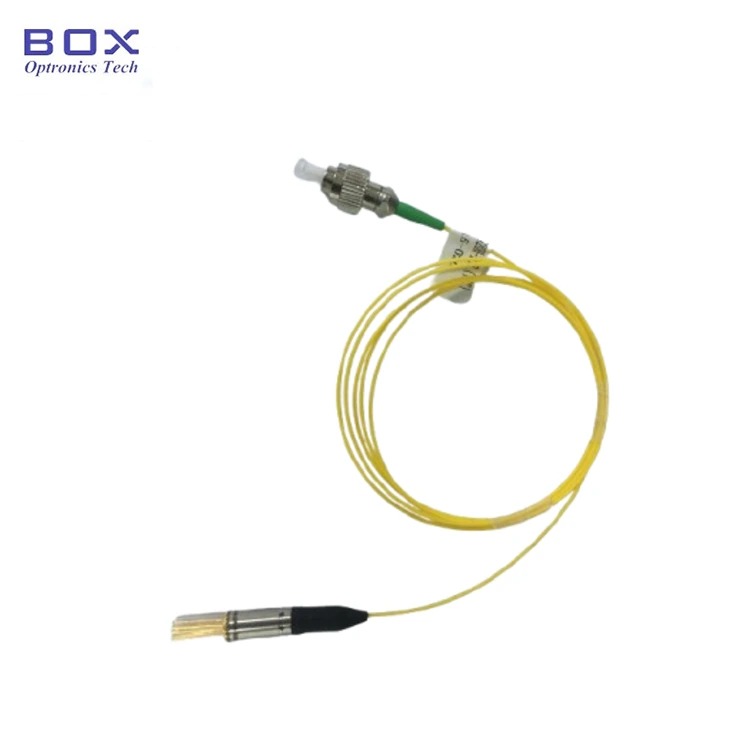

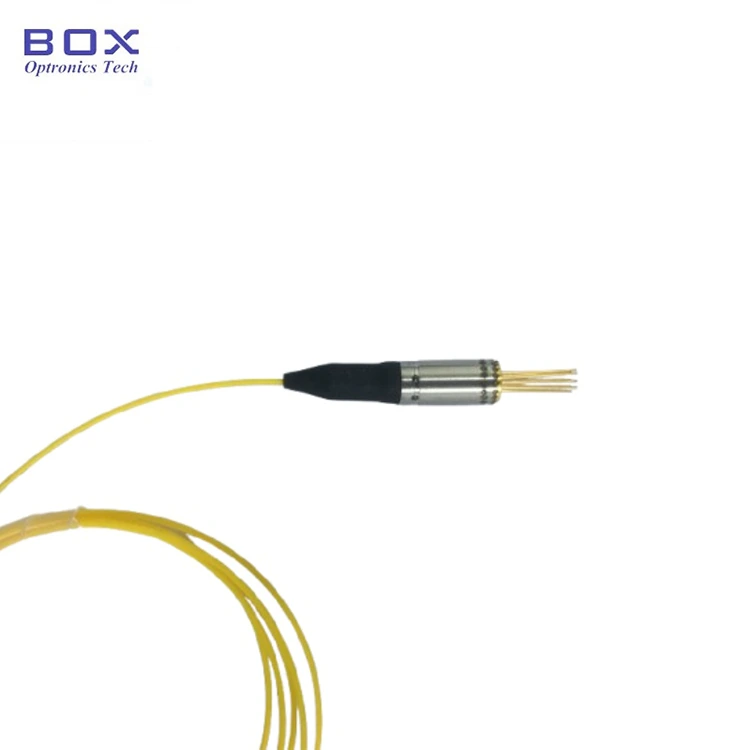

Ομοαξονικό DFB λέιζερ στενού πλάτους 1550 nm

Επισκόπηση προϊόντος-1550nm Ομοαξονικό λέιζερ DFB στενού πλάτους γραμμής

Το ομοαξονικό λέιζερ DFB στενού πλάτους 1550 nm από την Box Optronics είναι ένα λέιζερ κατανεμημένης ανάδρασης με ψύξη TEC σχεδιασμένο για συστήματα εμβέλειας LiDAR και εφαρμογές αυτόνομης οδήγησης. Λειτουργώντας σε κεντρικό μήκος κύματος 1550 nm, παρέχει οπτική έξοδο ≥2mW μέσω ίνας μονής λειτουργίας και φασματικό εύρος γραμμής ≤500kHz, μετρούμενο με τη μέθοδο της αυτο-ετερόδυνης. Το λέιζερ ενσωματώνει θερμοηλεκτρικό ψυγείο (TEC), θερμίστορ, φωτοδίοδο παρακολούθησης PIN InGaAs και οπτικό απομονωτή σε μια συμπαγή ομοαξονική συσκευασία με κοτσίδα FC/APC ή SC/APC.

Βασικά χαρακτηριστικά -1550nm στενού πλάτους γραμμής ομοαξονικό λέιζερ DFB

· Μήκος κύματος κέντρου: 1550 nm, +/-3 nm ανοχή WL

· Στενό φασματικό εύρος γραμμής: ≤500 kHz (μέθοδος μέτρησης αυτο-ετερόδυνης)

· Ισχύς οπτικής εξόδου: ελάχιστη 2 mW (Έξοδος ινών SM)

· Ενσωματωμένος οπτικός απομονωτής: Απομόνωση ≥30dB

· Ενσωματωμένο θερμοηλεκτρικό ψυγείο (TEC) και θερμίστορ

· Ενσωματωμένη φωτοδίοδος οθόνης PIN InGaAs

· Λειτουργία χαμηλού θορύβου, χαμηλής παραμόρφωσης

· Υψηλή αξιοπιστία και μεγάλη διάρκεια λειτουργίας

Τυπικές εφαρμογές -1550nm Ομοαξονικό λέιζερ DFB στενού πλάτους γραμμής

· Συστήματα FMCW LiDAR για αυτόνομη οδήγηση και ADAS

· Συνεκτικό LiDAR για ταυτόχρονη μέτρηση εύρους και ταχύτητας

· Συστήματα LiDAR για τρισδιάστατη απεικόνιση και αυτόνομη πλοήγηση

· Βιομηχανικά συστήματα LiDAR για ρομποτική, πλοήγηση AGV και αυτοματισμό

· Συστήματα δοκιμών συνεκτικής οπτικής επικοινωνίας και εξοπλισμός οπτικών μετρήσεων

· Κατανεμημένα συστήματα ανίχνευσης οπτικών ινών

· Ανακλασομετρία τομέα οπτικής συχνότητας (OFDR)

· Έρευνα φωτονικής και εργαστηριακά συνεκτικά πειράματα ανίχνευσης

· Ενσωμάτωση OEM σε μονάδες LiDAR, αισθητήρες αυτοκινήτων και βιομηχανικό εξοπλισμό ανίχνευσης

Προδιαγραφές προϊόντος -1550nm Ομοαξονικό DFB λέιζερ στενού πλάτους γραμμής

Απόλυτες μέγιστες βαθμολογίες (Tc = 25°C)

Οπτικά-Ηλεκτρικά Χαρακτηριστικά (Tc = 25°C)

Χαρακτηριστικά TEC και Thermistor

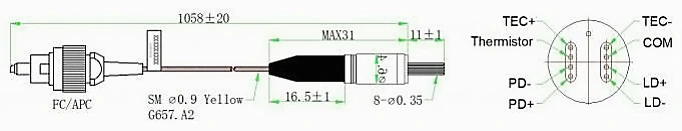

Ορισμός πακέτου και καρφίτσας

Τύπος συσκευασίας: Ομοαξονική Ερμητική Συσκευασία με TEC

Ενσωματωμένα εξαρτήματα: Οπτικός απομονωτής, θερμοηλεκτρικό ψυγείο (TEC), θερμίστορ, φωτοδίοδος οθόνης PIN InGaAs

Πληροφορίες παραγγελίας -1550nm Ομοαξονικό λέιζερ DFB στενού πλάτους γραμμής

Μοντέλο Ονοματολογία

BLD - X XX XX X - X XX (XX)

Παράδειγμα: BLD-ND5502H-IFA(TEC)

Φύλλο δεδομένων -1550nm Ομοαξονικό λέιζερ DFB στενού πλάτους γραμμής

Φύλλο δεδομένων

Συχνές Ερωτήσεις (FAQ)

Ε: Τι σημαίνει "στενό πλάτος γραμμής" και γιατί είναι σημαντικό για το LiDAR;

Α: Το εύρος της φασματικής γραμμής αναφέρεται στο πλάτος του φάσματος οπτικών συχνοτήτων του λέιζερ. Αυτό το λέιζερ παρέχει ένα εύρος γραμμής < 500 kHz, μετρούμενο με τη μέθοδο της αυτο-ετερόδυνης. Ένα στενότερο πλάτος γραμμής οδηγεί γενικά σε μεγαλύτερο μήκος συνοχής, το οποίο είναι σημαντικό για συνεκτικές τεχνικές ανίχνευσης όπως το FMCW LiDAR.

Στα συστήματα FMCW LiDAR, τα μεταδιδόμενα και ανακλώμενα οπτικά σήματα παρεμβάλλονται για να δημιουργήσουν ένα σήμα παλμού που χρησιμοποιείται για τη μέτρηση εμβέλειας και ταχύτητας. Ένα λέιζερ στενού πλάτους γραμμής βοηθά στη διατήρηση της συνοχής, στη μείωση του θορύβου φάσης και στη βελτίωση της ευαισθησίας μέτρησης σε εφαρμογές μεγάλης εμβέλειας και υψηλής ανάλυσης.

Ε: Ποια είναι η διαφορά μεταξύ αυτού του ομοαξονικού λέιζερ στενού πλάτους γραμμής και ενός λέιζερ DFB με συσκευασία πεταλούδας;

Α: Η κύρια διαφορά είναι ο παράγοντας μορφής πακέτου. Αυτό το προϊόν χρησιμοποιεί μια συμπαγή ομοαξονική συσκευασία με ενσωματωμένο TEC, θερμίστορ, φωτοδίοδο οθόνης και οπτικό απομονωτή, καθιστώντας το κατάλληλο για μονάδες LiDAR περιορισμένου χώρου και ενσωμάτωση OEM με σύζευξη ινών.

Τα λέιζερ DFB συσκευασμένα σε πεταλούδες παρέχουν συνήθως περισσότερες ηλεκτρικές διεπαφές και μεγαλύτερη ευελιξία για εργαστηριακά συστήματα, τηλεπικοινωνιακό εξοπλισμό και εφαρμογές που απαιτούν προσαρμοσμένα θερμικά ή ηλεκτρικά σχέδια.

Το κατάλληλο πακέτο εξαρτάται από τις απαιτήσεις του συστήματος, συμπεριλαμβανομένου του μεγέθους, της θερμικής διαχείρισης, της ηλεκτρικής διεπαφής και της μεθόδου ολοκλήρωσης.

Ε: Είναι το μήκος κύματος 1550 nm ασφαλές για τα μάτια για το LiDAR αυτοκινήτων;

Α: Η περιοχή μήκους κύματος 1550 nm θεωρείται γενικά πιο ασφαλής για τα μάτια για εφαρμογές LiDAR σε σύγκριση με μικρότερα μήκη κύματος όπως τα 905 nm. Στα 1550 nm περίπου, η απορρόφηση από τις πρόσθιες δομές του ματιού μειώνει σημαντικά την έκθεση του αμφιβληστροειδούς, επιτρέποντας στα συστήματα LiDAR να επιτύχουν υψηλότερα επιτρεπόμενα επίπεδα οπτικής ισχύος σύμφωνα με τα ισχύοντα πρότυπα ασφαλείας λέιζερ.

Η τελική ταξινόμηση για την ασφάλεια των ματιών εξαρτάται από τον πλήρη σχεδιασμό του συστήματος, συμπεριλαμβανομένης της ισχύος εξόδου, της απόκλισης δέσμης, της μορφής διαμόρφωσης, της διάρκειας έκθεσης και της συμμόρφωσης με πρότυπα όπως το IEC 60825.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α: Το MOQ είναι 2 τεμ.
