1392nm 10mW DFB Butterfly Diode Laser

Πίνακας περιεχομένων

1. Εισαγωγή των 1392nm Δίοδος Laser Butterfly DFB 10mW

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Λέιζερ 1392nm DFB συζευγμένο με ίνες με πεταλούδα 14 ακίδων πακέτο, κεντρικό μήκος κύματος 1392nm, τυπική ισχύς εξόδου 10mW. Ενσωματωμένο TEC, θερμίστορ και οθόνη PD, που υποστηρίζει ίνα SM ή ίνα PM. Χρησιμοποιείται κυρίως σε ανίχνευση H2O, οπτικά όργανα και δοκιμαστικές πηγές φωτός. Σημείωση: Wire by σωστός ορισμός PIN, διατηρήστε το άκρο της ίνας καθαρό, υπό τον έλεγχο TEC. Υπερβολική τάση, υπερβολικό ρεύμα, ESD, συγκόλληση σε υψηλή θερμοκρασία και υπερβολική η κάμψη των ινών απαγορεύεται.

Προϊόν Προδιαγραφές

Προϊόν Χαρακτηριστικά

● Υψηλής απόδοσης, λέιζερ πολλαπλών κβαντικών πηγαδιών (MQW) κατανεμημένης ανάδρασης (DFB).

● SMF-28e ή ίνα PM1550?

● βιομηχανία τυποποιημένη ερμητικά σφραγισμένη συσκευασία πεταλούδας 14 ακίδων.

● Ενσωματωμένο TEC και ΠΔ.

Προϊόν Εφαρμογές

● Κατανεμημένες οπτικές ίνες αίσθηση?

● Επικοινωνία οπτικών ινών εξοπλισμός δοκιμής

● Συγκέντρωση υδρατμών ανίχνευση?

● Πηγή πυρήνα φωτός για Συστήματα TDLAS (Tunable Diode Laser Absorption Spectroscopy).

● Έρευνα & Εργαστήριο Όργανα.

Προϊόν Λεπτομέρειες

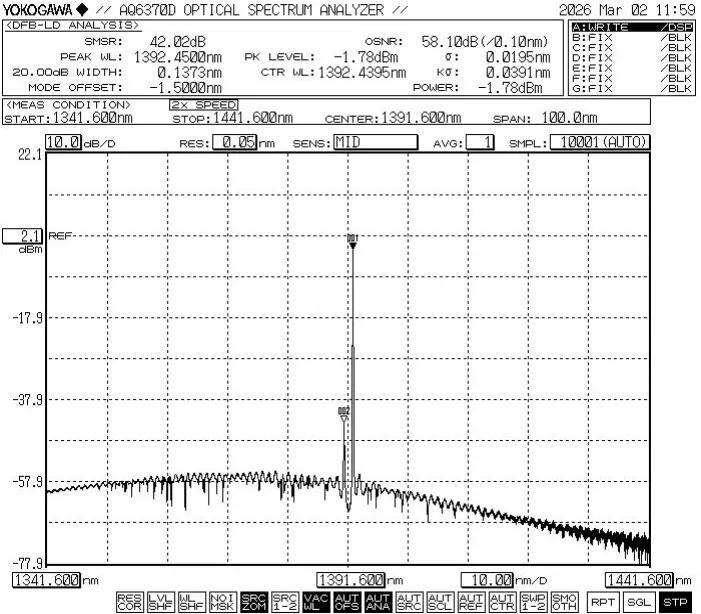

● Τυπικό φάσμα: 1392nm, +/-1nm ανοχή WL.

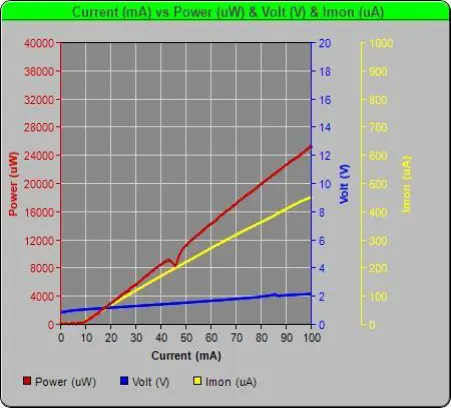

● PIV-1392nm 10mW DFB Butterfly Diode Laser

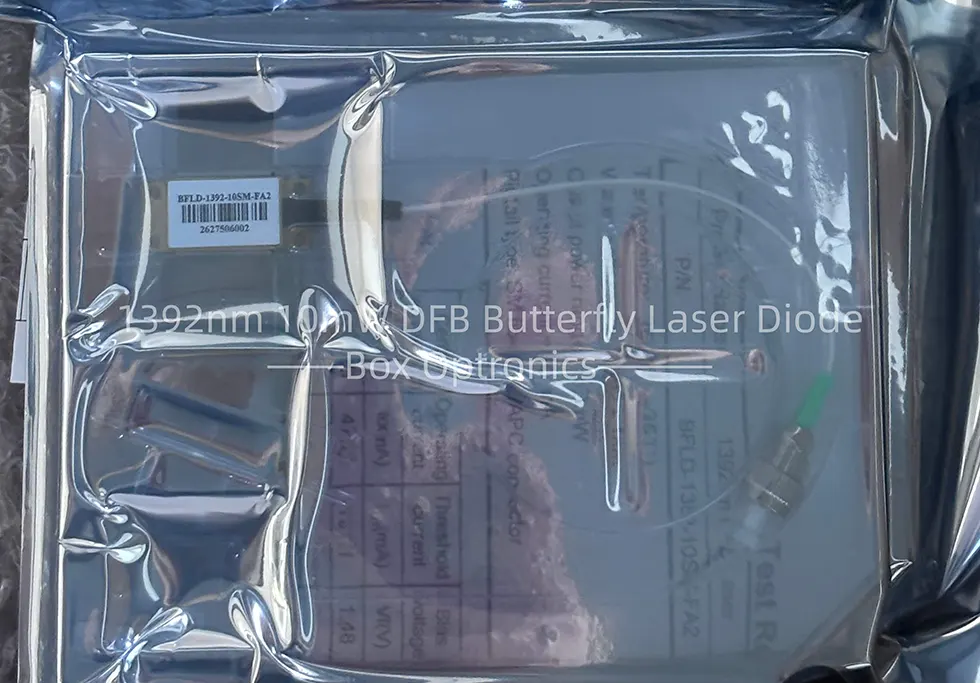

● Παράδειγμα συσκευασίας

Παραγγελία πληροφορίες

π.χ.: BFLD-1392-10SM-FA2

(Πληροφορίες παραγγελίας: 1392nm 10mW DFB Butterfly Diode Laser, with SM ίνα, υποδοχή FC/APC, pin-out τύπου 2).

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Σημειώσεις λειτουργίας

● Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. κάνω μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. ως εκ τούτου, αυστηρή τήρηση κατά τη συσκευασία απαιτούνται μέτρα αντιστατικής προστασίας, μεταφορά και χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την πρόληψη υπερτάσεις τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στο συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήσης αντιστατικού λουρί καρπού).

● Επαληθεύστε τη σταθερότητα του κυκλώματος λειτουργίας του προϊόντος για αποτροπή βλάβη που προκαλείται από παλμικά ρεύματα.

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένος.

● Κατά τη χρήση της συσκευής, τηρείτε αυστηρά την τάση λειτουργίας και τρέχοντα εύρη που καθορίζονται στο φύλλο δεδομένων. Βασικές παράμετροι—συμπεριλαμβανομένου του Ith (Ρεύμα κατωφλίου), μέγιστο Iop (Μέγιστο ρεύμα λειτουργίας), Vop max (Μέγιστο Τάση λειτουργίας) και λc (Κεντρικό μήκος κύματος)—θα πρέπει να αναφέρονται συγκεκριμένα στην έκθεση δοκιμής που παρέχεται κατά τη στιγμή της αποστολής.Σημείωση:Λειτουργία πέρα από τις απόλυτες μέγιστες τιμές μπορεί να προκαλέσει μόνιμη βλάβη στη συσκευή.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
