Δίοδος λέιζερ 1580nm DFB SM PM

Πίνακας περιεχομένων

1. Εισαγωγή της διόδου λέιζερ 1580nm DFB SM PM

2. Τεχνικές προδιαγραφές

3. Λειτουργίες προϊόντος

4. Τυπικές εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος παράδοσης

10. Σημειώσεις λειτουργίας

11. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση

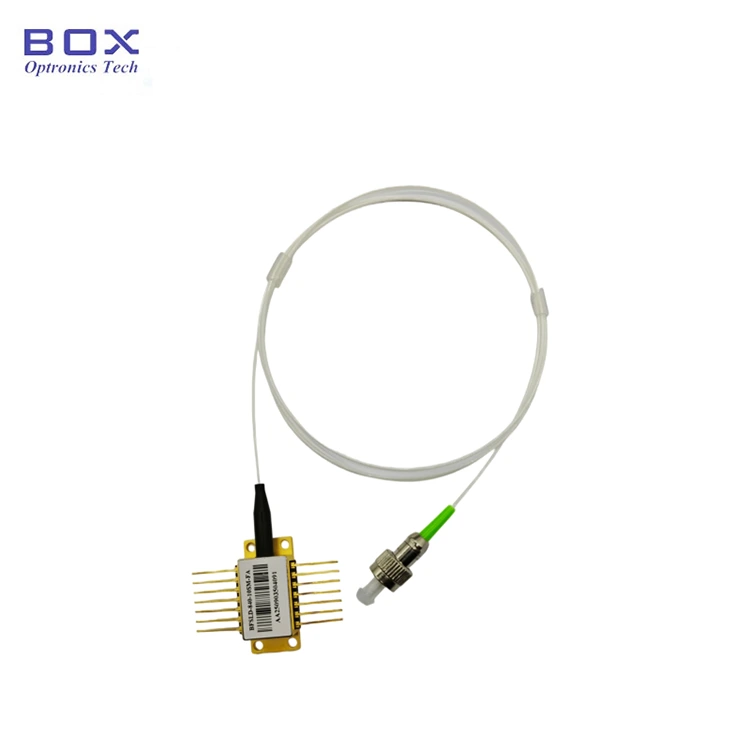

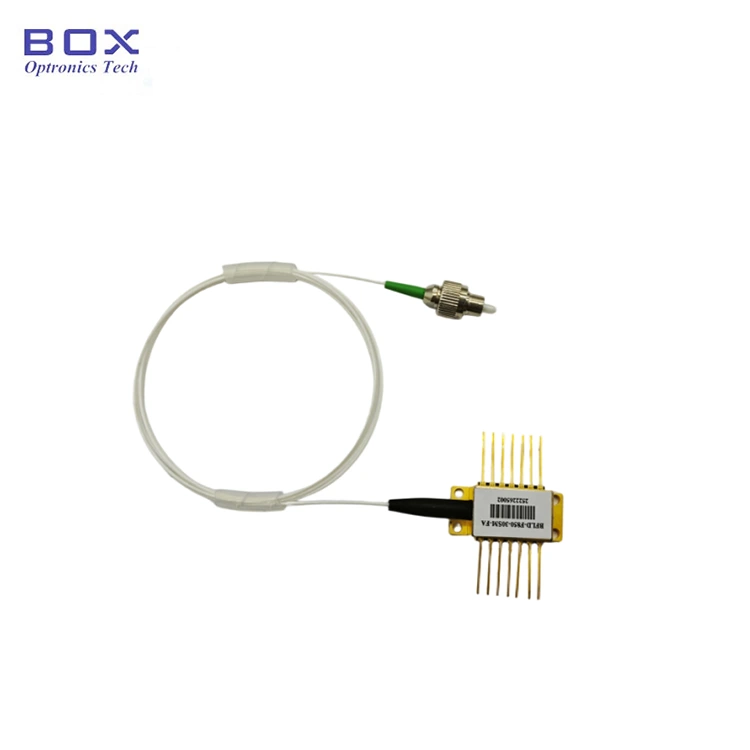

Εισαγωγή προϊόντος-Δίοδος λέιζερ 1580nm DFB SM PM

Η δίοδος λέιζερ 1580nm DFB SM PM διαθέτει ένα κορυφαίο τσιπ MQW DFB με κεντρικό μήκος κύματος 1580 nm (ανοχή ±1 nm) και τυπικό λόγο καταστολής πλευρικής λειτουργίας 40 dB. Σχεδιασμένο με χαμηλό ρεύμα κατωφλίου, χαμηλή κατανάλωση ενέργειας και υψηλή αξιοπιστία, έρχεται πλήρως ενσωματωμένο με θερμίστορ, TEC και δίοδο παρακολούθησης για συνεχή σταθερή απόδοση. Ιδανικά κατάλληλο για ανίχνευση αερίων, παθητικές δοκιμές συσκευών και εφαρμογές ανίχνευσης οπτικών ινών.

Προδιαγραφές προϊόντος-Δίοδος λέιζερ 1580nm DFB SM PM

Χαρακτηριστικά προϊόντος-Δίοδος λέιζερ 1580nm DFB SM PM

● Λέιζερ κατανεμημένης ανάδρασης πολλαπλών κβαντικών πηγαδιών (MQW) (DFB).

● Συσκευασία πεταλούδας 14 ακίδων με υψηλή σταθερότητα.

● Ενσωματωμένο θερμίστορ, TEC και φωτοδίοδος οθόνης.

● Χαμηλό ρεύμα κατωφλίου και χαμηλή κατανάλωση ενέργειας.

● Ο τύπος ινών μπορεί να είναι SMF-28e ή ίνα PM.

Εφαρμογές προϊόντων-Δίοδος λέιζερ 1580nm DFB SM PM

● Αισθητήρας οπτικών ινών.

● Πηγή φωτός για δοκιμή και μέτρηση.

● Συστήματα ανίχνευσης αερίων.

● Παθητική δοκιμή οπτικών συσκευών.

● Επικοινωνίες οπτικών ινών.

Λεπτομέρειες προϊόντος-Δίοδος λέιζερ 1580nm DFB SM PM

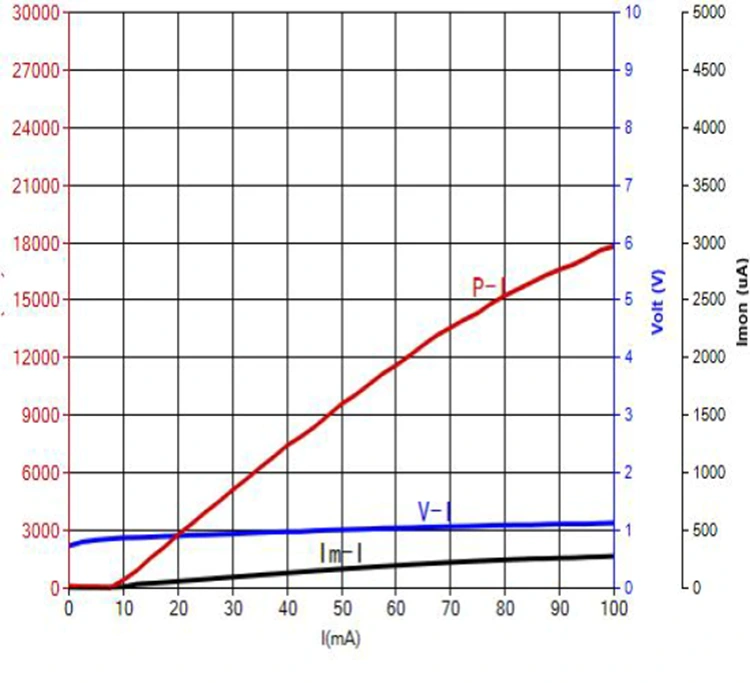

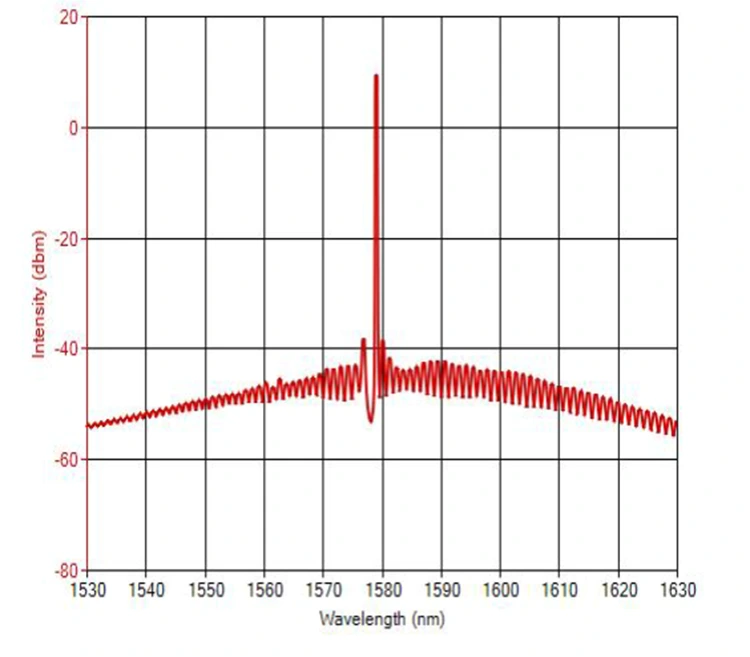

● Τυπικό φάσμα και PIV: 1580nm 10mW, +/-1nm ανοχή WL.

● Σχέδιο πακέτου&PIN-OUT Ορισμός(Μονάδα:mm)-1580nm Δίοδος λέιζερ DFB SM PM

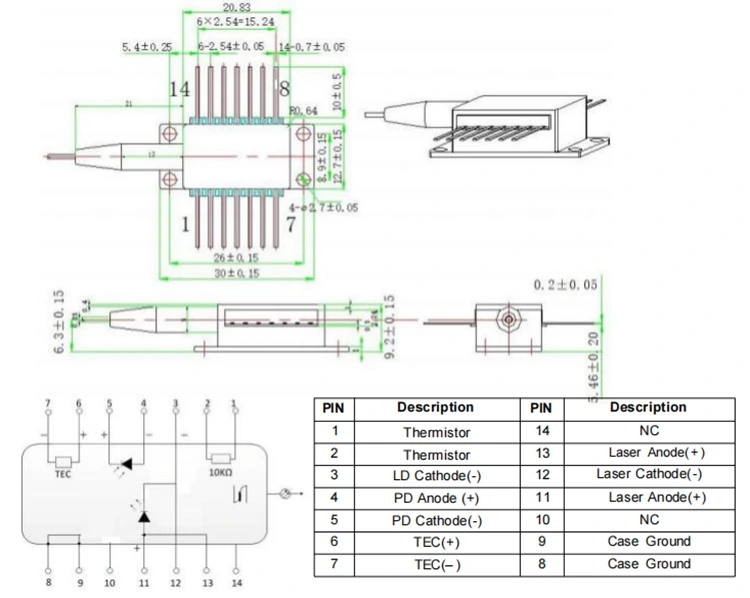

>>>Pin-out τύπου 1

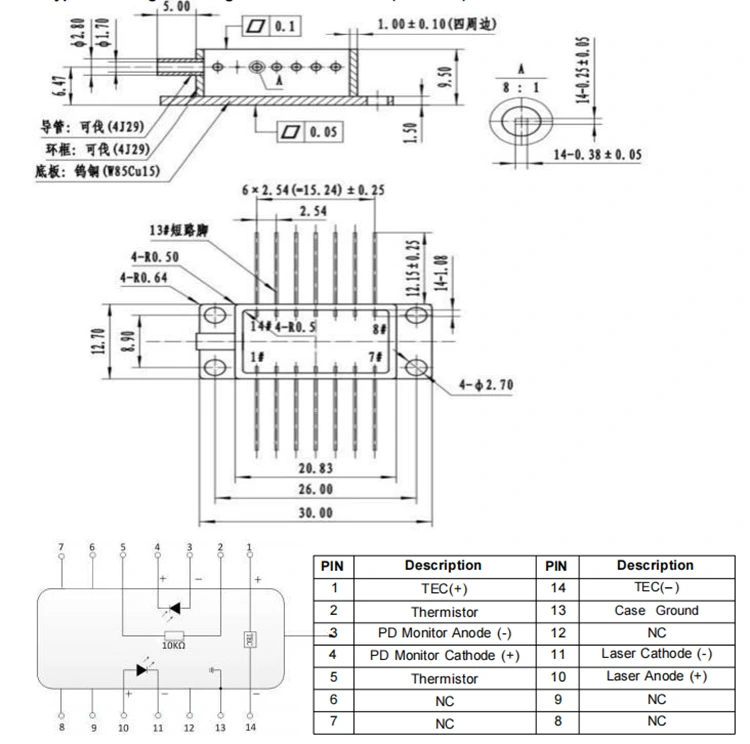

>>>Pin-out τύπου 2

Πληροφορίες παραγγελίας-Δίοδος λέιζερ 1580nm DFB SM PM

π.χ.: BFLD-1580-10SM-FA2
(Πληροφορίες παραγγελίας: Δίοδος λέιζερ DFB 1580nm, πακέτο πεταλούδας 14 ακίδων, ισχύς εξόδου 10 mW, με ίνα SM, βύσμα FC/APC, έξοδος τύπου 2).

Φύλλο δεδομένων και φύλλο δοκιμής-1580nm DFB SM PM Laser Diode

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμής-1580nm DFB SM PM Laser Diode

● Όροι προσφοράς

(1) EXW:

Εάν διαθέτετε λογαριασμό DHL/UPS/FedEx, η Box Optronics προτείνει τη χρήση του EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής για τα προϊόντα.

(3) Άλλο

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος παράδοσης-1580nm Δίοδος λέιζερ DFB SM PM

Παραγωγή: 10 εργάσιμες ημέρες. (Εάν υπάρχουν μερικά σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Τα διεθνή logistics: 3-5 εργάσιμες ημέρες.

Σημειώσεις Λειτουργίας-1580nm Δίοδος Λέιζερ DFB SM PM

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή μην τραβάτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένες με βύσματα, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει να υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερη προσοχή πρέπει να δοθεί στα εξής: κατά τη διαδικασία συγκόλλησης, η συσκευή πρέπει να βρίσκεται σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένο.

● Πριν ενεργοποιήσετε τη συσκευή, ενεργοποιήστε πρώτα το ψυγείο και, στη συνέχεια, τροφοδοτήστε με μικρά βήματα για να αποτρέψετε την υπερθέρμανση ή την υπερφόρτωση του τσιπ.

Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση-1580nm DFB SM PM δίοδος λέιζερ

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτους από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, θα παρέχονται δωρεάν υπηρεσίες επισκευής ή αντικατάστασης για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, η Box Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στις ακόλουθες περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνούς, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής φυσική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγμένες ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
