Δίοδος λέιζερ 1532nm DFB BTF

Πίνακας περιεχομένων

1. Εισαγωγή των 1532 nm Δίοδος λέιζερ DFB BTF

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Δίοδος λέιζερ DFB BTF 1532nm με κεντρικό μήκος κύματος 1532,68nm (ITU CH56), ισχύς οπτικής εξόδου 10mW. Ενσωματωμένο TEC και θερμίστορ επιτρέπει τη σταθερή λειτουργία. Κατά τη λειτουργία, συνδέστε σωστά σύμφωνα με το ορισμός pin-out, έλεγχος του ρεύματος οδήγησης και της θερμοκρασίας εντός της ονομαστικής εμβέλεια και αποφύγετε ζημιές ESD και λειτουργία υπερβολικής τάσης.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● πεταλούδα πακέτο, ενσωματωμένο TEC?

● Ευρεία θερμοκρασία αξιοπιστία? 

● Ψηλά αξιοπιστία, γρήγορη απόκριση, καλή σταθερότητα.

Εφαρμογές προϊόντων

● C2H2 Αέριο ακετυλένιο αίσθηση? 

● Οπτική ίνα Επικοινωνία & φωτονική μετάδοση μικροκυμάτων.

● Ανιχνευτές απόστασης λέιζερ.

Προϊόν Λεπτομέρειες

● Τυπικό φάσμα: 1532,68 nm, +/-0,5 nm ανοχή μήκους κύματος.

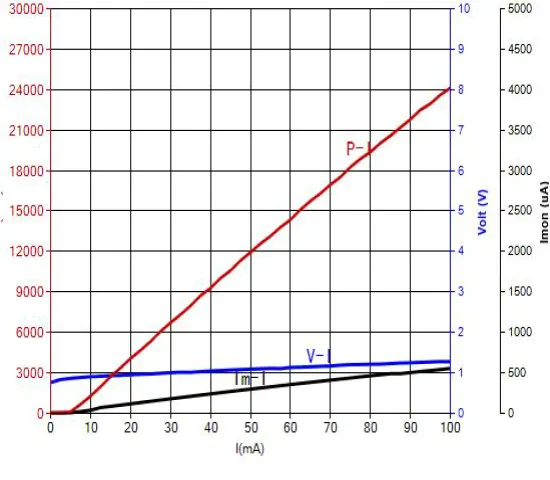

● PIV-1532nm 10mW DFB BTF Laser Δίοδος

● FAQ-1532nm DFB BTF δίοδος λέιζερ

(1) Τι είναι το πακέτο BTF;

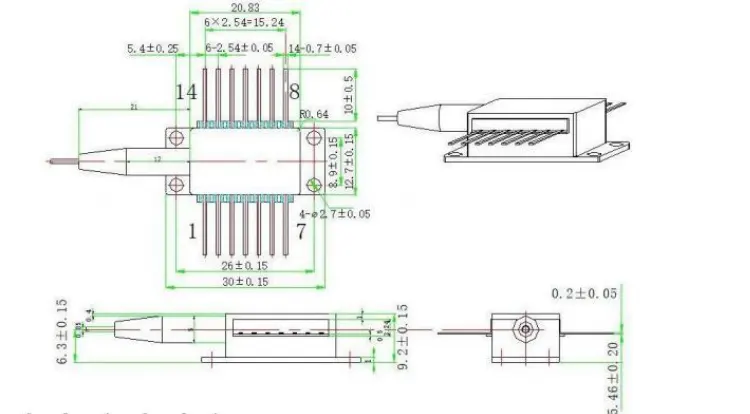

--Η συσκευασία BTF (Butterfly) είναι η τυπική συσκευασία πεταλούδας 14 ακίδων, η πιο κύρια μορφή συσκευασίας βιομηχανικής ποιότητας στην οπτοηλεκτρονική βιομηχανία. Αυτό το πακέτο ενσωματώνει το τσιπ λέιζερ, τον έλεγχο θερμοκρασίας TEC, θερμίστορ, και φωτοδίοδος, προσφέροντας εξαιρετική ερμητικότητα και θερμότητα επιδόσεις διαχείρισης. Δεν υπάρχει ουσιαστική διαφορά από το πρότυπο συσκευασία πεταλούδας· «BTF» χρησιμοποιείται συνήθως ως συντομογραφία του «Butterfly» στο προϊόν ονοματοδοσία.

(2) Ποιες λειτουργίες οδήγησης υποστηρίζει αυτό το προϊόν;

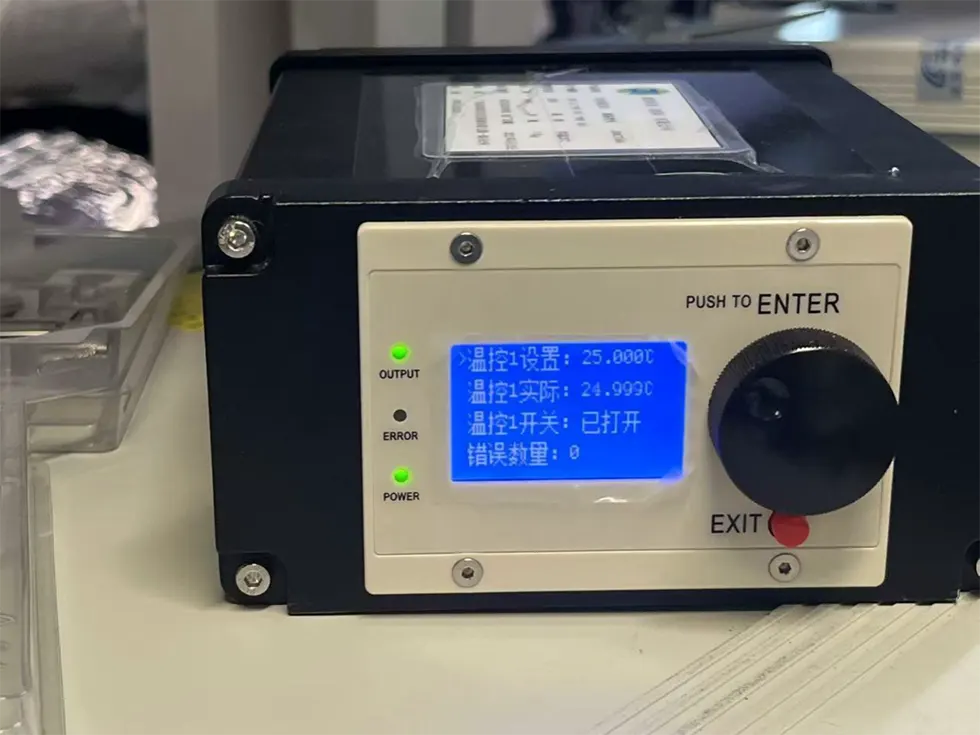

--1532nm DFB BTF δίοδος λέιζερ υποστηρίζει συνεχή κύμα (CW) λειτουργία. Συνιστάται μια πηγή σταθερού ρεύματος χαμηλού θορύβου (κατώφλι ρεύμα περίπου 5-20 mA, ρεύμα λειτουργίας 50-90 mA), μαζί με ένα TEC ελεγκτής για σταθεροποίηση θερμοκρασίας (συνήθως ρυθμισμένος στους 25℃).

(3) Είναι διαθέσιμη η δοκιμή δείγματος;

-- Υποστηρίζεται η δοκιμή δειγμάτων και η δοκιμαστική παραγωγή μικρού όγκου. Για μαζικές προμήθειες, προσφέρουμε τιμολόγηση όγκου και κλιμακωτές προσφορές.

Παραγγελία πληροφορίες

π.χ.: BFLD-CH56-10SM-FA

(Πληροφορίες παραγγελίας: 1532nm DFB BTF Laser Diode, ισχύς εξόδου 10mW, με ίνα SM, υποδοχή FC/APC, pin-out τύπου 1).

Φύλλο δεδομένων και φύλλο δοκιμής

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. κάνω μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. ως εκ τούτου, αυστηρή τήρηση κατά τη συσκευασία απαιτούνται μέτρα αντιστατικής προστασίας, μεταφορά και χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την πρόληψη υπερτάσεις τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στο συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήσης αντιστατικού λουρί καρπού).

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Πριν ενεργοποιήσετε όλα τα εξαρτήματα, ενεργοποιήστε πρώτα το ψυγείο και στη συνέχεια προχωρήστε με σταδιακά βήματα ενεργοποίησης για να αποτρέψετε την υπερθέρμανση του τσιπ και υπερφόρτωση.

● Κατά τη διαδικασία ενεργοποίησης, μην εφαρμόζετε ποτέ απευθείας υψηλό ρεύμα, όπως Αυτό κινδυνεύει να καταστρέψει το τσιπ. Αντίθετα, ενεργοποιήστε τη συσκευή σε ένα τρέχον επίπεδο κοντά στο κατώφλι του τσιπ και, στη συνέχεια, αυξήστε σταδιακά το ρεύμα σε μικρό αυξήσεις έως ότου επιτευχθεί το επιθυμητό επίπεδο.

Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
