Δίοδος λέιζερ πεταλούδας DFB 1567 nm

Πίνακας περιεχομένων

1. Εισαγωγή των 1567nm Δίοδος λέιζερ DFB Butterfly

2. Τεχνικές Προδιαγραφές

3. Χαρακτηριστικά προϊόντος

4. Τυπικές Εφαρμογές

5. Λεπτομέρειες προϊόντος

6. Πληροφορίες Παραγγελίας

7. Φύλλο δεδομένων και δοκιμαστικό φύλλο

8. Όροι προσφοράς και πληρωμής

9. Χρόνος ανοχής

10. Σημειώσεις λειτουργίας

11. Διασφάλιση Ποιότητας και Εξυπηρέτηση μετά την πώληση

Εισαγωγή Προϊόντος

Δίοδος λέιζερ πεταλούδας DFB 1567nm με πολυκβαντικό καλά δομή DFB και συσκευασία πεταλούδας 14 ακίδων. Ενσωματώνει το TEC και θερμίστορ, υποστηρίζει SMF 28e single mode ή ίνα διατήρησης πόλωσης έξοδος, με τυπική ισχύ εξόδου 10 mW, θερμοκρασία λειτουργίας -20~+70℃, συμβατό με RoHS. Σημείωση ESD προστασία και να μην υπερβαίνουν τις απόλυτες μέγιστες αξιολογήσεις.

Προϊόν Προδιαγραφές

Χαρακτηριστικά προϊόντος

● Multi-Quantum Λέιζερ Κατανεμημένης Ανάδρασης (MQW) Well (MQW).

● Ίνα Ο τύπος μπορεί να είναι SMF-28e ή ίνα PM.

● 14 ακίδων συσκευασία πεταλούδας με υψηλή σταθερότητα.

● Σταθερό 10mW έξοδος, υψηλό SMSR και καλή οπτική απομόνωση.

Εφαρμογές προϊόντων

● Αισθητήρας οπτικών ινών;

● Πηγή φωτός;

● Αέριο μονοξείδιο του άνθρακα CO αίσθηση?

● Μεσαίων & μεγάλων αποστάσεων συστήματα επικοινωνίας και δοκιμών ινών.

1. Λεπτομέρειες προϊόντος-1567nm DFB Butterfly Laser Diode

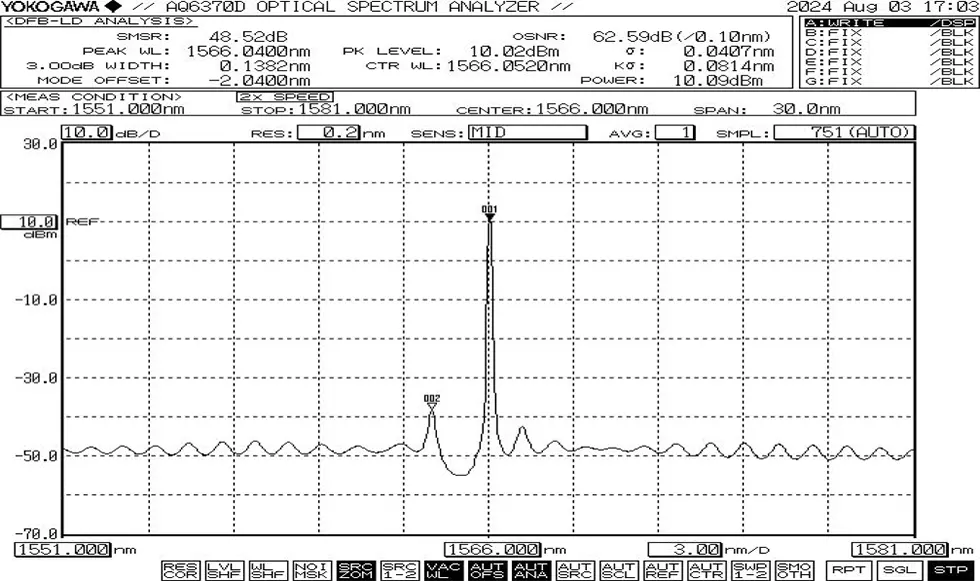

Τυπικό φάσμα: 1567nm, +/-1nm ανοχή WL.

● Σχέδιο πακέτου&PIN-OUT Definition(Unit:mm)-1567nm DFB Butterfly Δίοδος λέιζερ

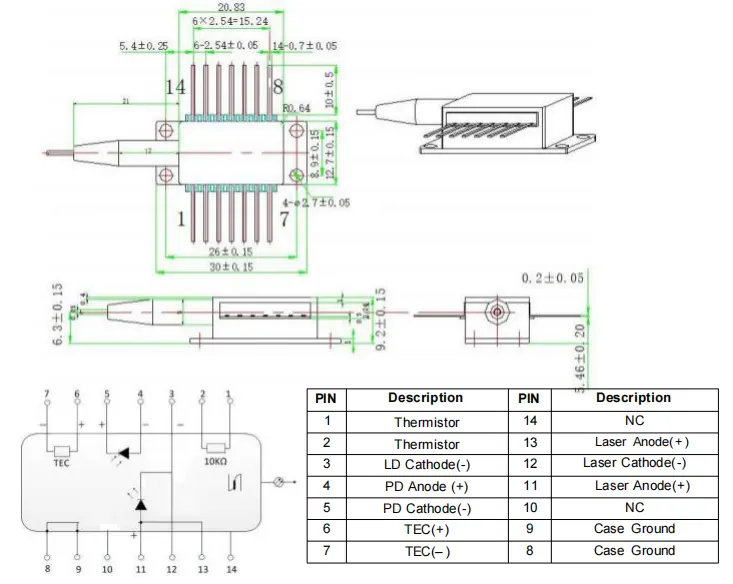

>>>Pin-out τύπου 1

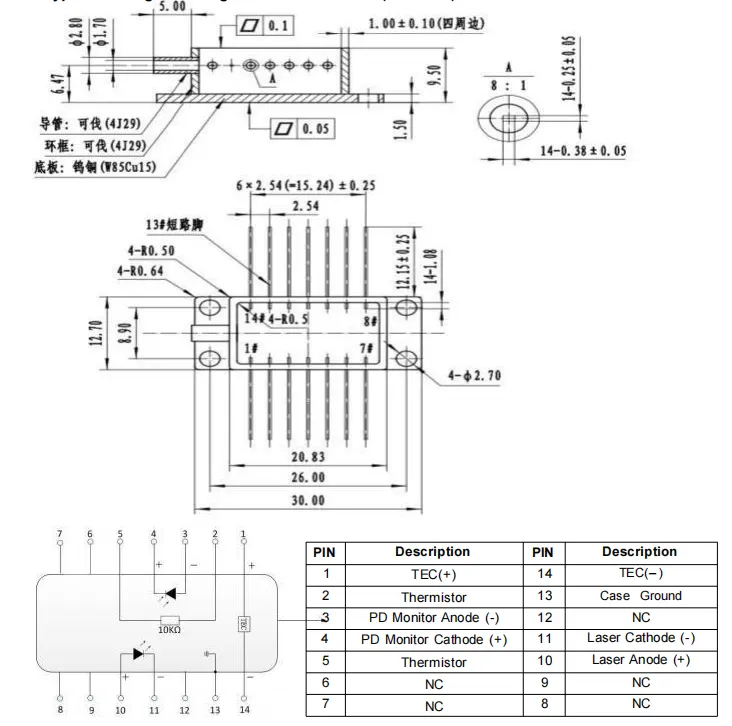

>>>Pin-out τύπου 2

Παραγγελία πληροφορίες

π.χ.: BFLD-1567-10SM-FA

(Πληροφορίες παραγγελίας: 1567nm DFB Butterfly Laser Diode, 14-pin butterfly συσκευασία, ισχύς εξόδου 10 mW, με ίνα SM, βύσμα FC/APC, pin-out τύπου 1).

Φύλλο δεδομένων και Δοκιμαστικό φύλλο

Φύλλο δεδομένων

Δοκιμαστικό φύλλο

Όροι προσφοράς και πληρωμή

● Όροι προσφοράς

(1) EXW:

Εάν έχετε λογαριασμό DHL/ UPS/ FedEx, η Box Optronics προτείνει τη χρήση το EXW. Στέλνουμε μέσω του λογαριασμού σας. δεν χρεώνουμε το κόστος αποστολής.

(2) DAP:

Εάν δεν έχετε λογαριασμό, προπληρώστε το κόστος αποστολής τα προϊόντα.

● Όροι πληρωμής

Διατίθενται PayPal και T/T.

Χρόνος ανοχής

Χρειάζονται περίπου 10 εργάσιμες ημέρες για την παραγωγή. (Αν υπάρχουν κάποιες σε απόθεμα, θα αποσταλεί πιο γρήγορα.)

Η διεθνής εφοδιαστική μπορεί να διαρκέσει 3-5 εργάσιμες ημέρες.

Λειτουργία Σημειώσεις

● Κατά τη λειτουργία, αυτή η συσκευή εκπέμπει δέσμη λέιζερ υψηλής έντασης. κάνω μην κοιτάτε απευθείας στο άκρο της ίνας, καθώς κάτι τέτοιο μπορεί να προκαλέσει τραυματισμό στα μάτια.

● Αυτή η συσκευή είναι ηλεκτροστατική ευαίσθητη. ως εκ τούτου, αυστηρή τήρηση κατά τη συσκευασία απαιτούνται μέτρα αντιστατικής προστασίας, μεταφορά και χρήση. Επιπλέον, πρέπει να λαμβάνονται προφυλάξεις για την πρόληψη υπερτάσεις τροφοδοσίας, καθώς η αποτυχία μπορεί να οδηγήσει σε μόνιμη βλάβη στο συσκευή (π.χ. διασφάλιση της σωστής γείωσης του εξοπλισμού και χρήσης αντιστατικού λουρί καρπού).

● Οι οπτικές ίνες είναι εύθραυστες. μην χρησιμοποιείτε την ίνα για να τραβήξετε τη συσκευή. Όταν εισάγετε ή αφαιρείτε μια συσκευή από την πρίζα της, μην ασκείτε πίεση ή τραβήξτε το χιτώνιο που βρίσκεται στο πίσω μέρος του περιβλήματος της συσκευής. Για συσκευές εξοπλισμένο με υποδοχές, βεβαιωθείτε ότι τόσο η συσκευή όσο και ο σύνδεσμος ινών ανυψώνονται ταυτόχρονα κατά την εγκατάσταση ή την αφαίρεση.

● Εάν οι ακίδες απαιτούν συγκόλληση, η θερμοκρασία συγκόλλησης δεν πρέπει υπερβαίνει τους 260°C και ο χρόνος συγκόλλησης δεν πρέπει να υπερβαίνει τα 10 δευτερόλεπτα. Ιδιαίτερα πρέπει να δοθεί προσοχή στα εξής: κατά τη διαδικασία συγκόλλησης, το Η συσκευή πρέπει να είναι σε κατάσταση χωρίς τροφοδοσία και το κολλητήρι πρέπει να είναι σωστά γειωμένος.

● Πριν ενεργοποιήσετε όλα τα εξαρτήματα, ενεργοποιήστε πρώτα το ψυγείο και στη συνέχεια προχωρήστε με σταδιακά βήματα ενεργοποίησης για να αποτρέψετε την υπερθέρμανση του τσιπ και υπερφόρτωση.

2. Διασφάλιση ποιότητας και εξυπηρέτηση μετά την πώληση-1567nm DFB Butterfly Laser Δίοδος

● Περίοδος εγγύησης:

Δωρεάν επισκευή ή αντικατάσταση για ελαττώματα που δεν προκαλούνται από τον άνθρωπο εντός 1 έτος από την αγορά. Οι υπηρεσίες συντήρησης επί πληρωμή είναι διαθέσιμες μετά από 1 χρόνο.

● Εξαιρέσεις από τη δωρεάν εγγύηση:

Κατά τη διάρκεια της περιόδου δωρεάν εγγύησης, δωρεάν υπηρεσίες επισκευής ή αντικατάστασης θα παρέχονται για σφάλματα που προκαλούνται από ζητήματα ποιότητας του προϊόντος. Ωστόσο, Box Η Optronics διατηρεί το δικαίωμα να αρνηθεί δωρεάν υπηρεσίες επισκευής στα ακόλουθα περιπτώσεις εντός της περιόδου εγγύησης:

(1) Ζημιά που προκαλείται από φυσικούς παράγοντες (π.χ. κεραυνός, σκόνη) ή περιβαλλοντικές επιρροές.

(2) Δυσλειτουργίες λόγω ακατάλληλης λειτουργίας από τον χρήστη.

(3) Προφανής σωματική βλάβη που προκαλείται από ανθρώπινο λάθος.

(4) Μη εξουσιοδοτημένη αποσυναρμολόγηση, τροποποίηση ή επισκευή.

(5) Αλλαγές ή ελλιπείς ετικέτες εγγύησης στο περίβλημα.

(6) Ζημιά ή απώλεια κατά τη μεταφορά.
