Δίοδος λέιζερ DFB 1574nm για ανίχνευση CO2

Επισκόπηση προϊόντος-Δίοδος λέιζερ DFB 1574nm για ανίχνευση CO2

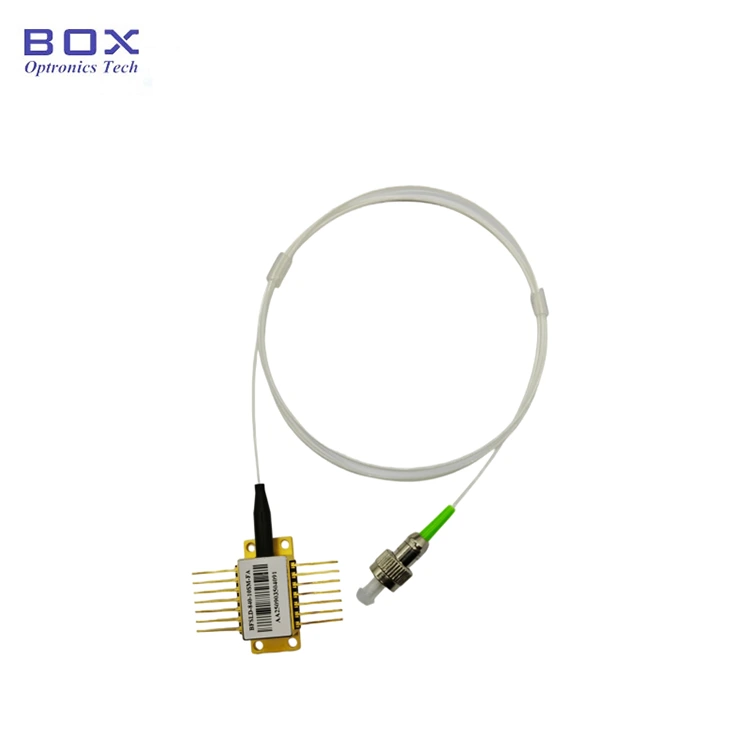

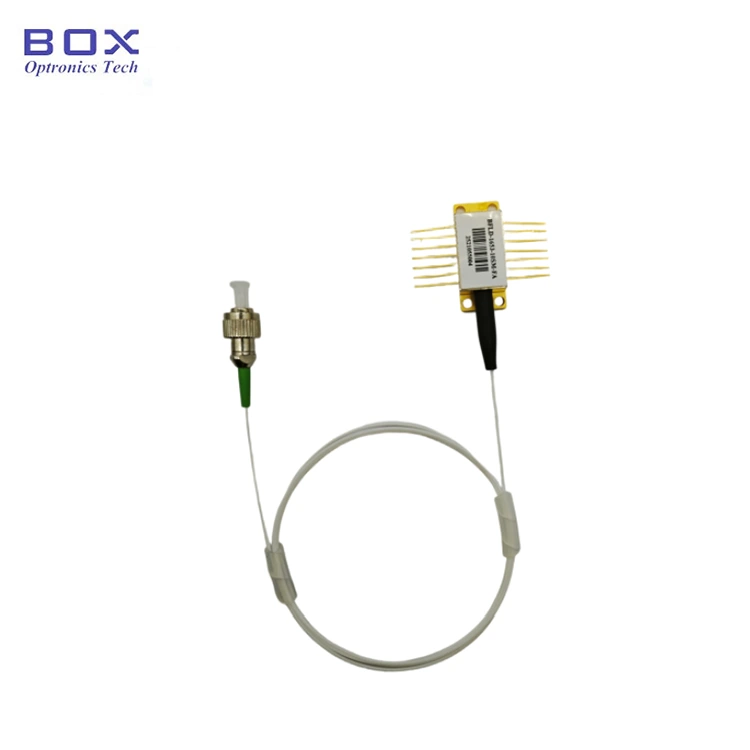

Η δίοδος λέιζερ DFB 1574nm για ανίχνευση CO2 παρέχει οπτική ισχύ εξόδου 10mWor 20mW μέσω ίνας μονής λειτουργίας ή ίνας διατήρησης πόλωσης με υποδοχή FC/APC.

Διαθέτοντας ένα στενό εύρος γραμμής 3MHz τυπικό (FWHM) και υψηλό λόγο καταστολής πλευρικής λειτουργίας ≥35dB (40dB τυπικό), το λέιζερ DFB παρέχει τη φασματική καθαρότητα και ακρίβεια μήκους κύματος που απαιτούνται για συντονιζόμενη ανίχνευση λέιζερ διόδου υψηλής απορρόφησης αερίων (LAD) τεχνικές.

Στεγάζεται σε μια βιομηχανική συσκευασία πεταλούδας 14 ακίδων με δύο επιλογές διαμόρφωσης pinout, ενσωματωμένη με TEC, θερμίστορ, οθόνη PD και απομονωτή. Το λέιζερ είναι συμβατό με τυπικές πλακέτες προγράμματος οδήγησης λέιζερ πεταλούδας και σχέδια συστημάτων.

Βασικά χαρακτηριστικά-Δίοδος λέιζερ DFB 1574nm για ανίχνευση CO2

· Μήκος κύματος κέντρου: 1574 nm (εύρος 1573–1575 nm), προσαρμοσμένο στη γραμμή απορρόφησης αερίου CO2

· Υψηλή οπτική ισχύς εξόδου: 10mW ή 20mW

· Ευρύ εύρος ζώνης διαμόρφωσης: τυπικά 2,5 GHz (-3dB)

· Ενσωματωμένος οπτικός απομονωτής: Απομόνωση ≥30dB

· Ενσωματωμένο θερμοηλεκτρικό ψυγείο (TEC) και θερμίστορ 10 kΩ για σταθεροποίηση μήκους κύματος

· Συντελεστής θερμοκρασίας μήκους κύματος: 0,09 nm/°C τυπικό (15°C έως 35°C)

· Συντελεστής ρεύματος μήκους κύματος: 0,01 nm/mA τυπικός για συντονισμό μήκους κύματος

· Πακέτο πεταλούδας 14 ακίδων βιομηχανικού στάνταρ, επιλογές pinout τύπου 1 και τύπου 2

· Χαμηλό ρεύμα κατωφλίου: 10mA~35mA

· Οθόνη φωτοδίοδος ενσωματωμένη για παρακολούθηση ισχύος

Τυπικές εφαρμογές-Δίοδος λέιζερ DFB 1574nm για ανίχνευση CO2

· Ανίχνευση και παρακολούθηση αερίου CO2 βάσει φασματοσκοπίας απορρόφησης λέιζερ με δυνατότητα συντονισμού διόδου (TDLAS)

· Φασματοσκοπία διαμόρφωσης μήκους κύματος (WMS) για ανίχνευση CO₂ υψηλής ευαισθησίας και ίχνους αερίου

· Συστήματα ανίχνευσης οπτικών ινών που βασίζονται σε FBG και τεχνικές μέτρησης συμβολομετρίας

· Εξοπλισμός δοκιμών και μέτρησης επικοινωνίας οπτικών ινών

· Ανάλυση αναπνοής και εφαρμογές βιοϊατρικής ανίχνευσης αερίων

· Έρευνα και ανάπτυξη σε εργαστήρια φωτονικής και οπτικής ανίχνευσης

· Ενσωμάτωση OEM σε αναλυτές αερίων και όργανα περιβαλλοντικής παρακολούθησης

Προδιαγραφές προϊόντος-Δίοδος λέιζερ DFB 1574nm για ανίχνευση CO2

Απόλυτες Μέγιστες Αξιολογήσεις

Ηλεκτρο-οπτικά χαρακτηριστικά (T = 25°C Θερμοκρασία λέιζερ)

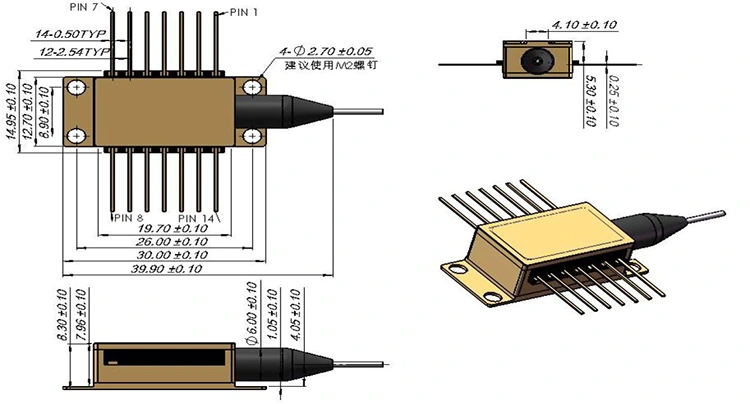

Ορισμός πακέτου και ακίδας -1574nm DFB λέιζερ διόδων για ανίχνευση CO2

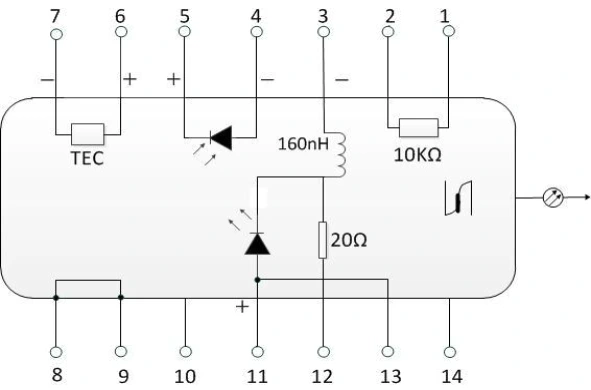

Τύπος 1 Διαμόρφωση καρφίτσας

Διαμόρφωση ακίδων τύπου 2

Πληροφορίες Παραγγελίας

Μοντέλο Ονοματολογία

BFLD - XXXX - XX - XX - XX X

Παράδειγμα: BFLD-1574-20PM-FA2

Συχνές ερωτήσεις (FAQ) -1574nm DFB Laser Diodefor CO2 Sensing

Ε: Πώς το ενσωματωμένο TEC βελτιώνει την απόδοση ανίχνευσης CO2;

Α: Το ενσωματωμένο TEC και το θερμίστορ σταθεροποιούν τη θερμοκρασία του τσιπ λέιζερ, ελαχιστοποιώντας το μήκος κύματος και τη μετατόπιση ισχύος εξόδου. Δεδομένου ότι το μήκος κύματος λέιζερ DFB εξαρτάται από τη θερμοκρασία, ο ακριβής θερμικός έλεγχος βοηθά στη διατήρηση της ευθυγράμμισης με το χαρακτηριστικό απορρόφησης CO2 στόχου. Το TEC παρέχει αδρή ρύθμιση μήκους κύματος, ενώ ο συντονισμός λεπτού μήκους κύματος μπορεί να επιτευχθεί μέσω της διαμόρφωσης ρεύματος έγχυσης.

Ε: Γιατί είναι σημαντικός ένας ενσωματωμένος οπτικός απομονωτής για τα συστήματα ανίχνευσης αερίων;

Α: Ο ενσωματωμένος οπτικός απομονωτής μειώνει την οπτική ανάδραση που προκαλείται από αντανακλάσεις από συνδέσεις ινών και οπτικά εξαρτήματα. Αυτό βελτιώνει τη σταθερότητα εξόδου λέιζερ και μειώνει την ευαισθησία σε εξωτερικές οπτικές διαταραχές, κάτι που είναι ιδιαίτερα σημαντικό για τα συστήματα ανίχνευσης αερίων TDLAS και WMS υψηλής ευαισθησίας.

Ε: Μπορώ να λάβω ένα προσαρμοσμένο μήκος κύματος για ένα διαφορετικό είδος αερίου;

Α: Ναι, η Box Optronics παρέχει πηγές λέιζερ DFB σε μήκη κύματος βελτιστοποιημένα για διαφορετικές εφαρμογές ανίχνευσης αερίων, συμπεριλαμβανομένων ενδεικτικά CO2 (1574nm), CH4 (1653nm), H2O (1392nm) και O2 (760nm). Υποστηρίζουμε επίσης μήκη κύματος καναλιών CWDM και DWDM για εφαρμογές επικοινωνίας. Επικοινωνήστε μαζί μας για τις συγκεκριμένες απαιτήσεις σας σε μήκος κύματος και η ομάδα μηχανικών μας θα εξετάσει τη σκοπιμότητα.

Ε: Τι κύκλωμα κίνησης και ελέγχου απαιτείται για αυτό το λέιζερ;

Α: Το λέιζερ 1574 nm DFB απαιτεί πρόγραμμα οδήγησης διόδου λέιζερ με κατάλληλο περιορισμό ρεύματος, ελεγκτή θερμοκρασίας για το ενσωματωμένο TEC και προαιρετικά μια είσοδο διαμόρφωσης για σάρωση μήκους κύματος σε εφαρμογές TDLAS. Η φωτοδίοδος οθόνης μπορεί να χρησιμοποιηθεί για αυτόματο έλεγχο ισχύος (APC).
