Πηγή ευρυζωνικού φωτός SLD με σύζευξη ινών 840nm

Επισκόπηση προϊόντος-Πηγή ευρυζωνικού φωτός SLD με σύζευξη ινών 840nm

Η Box Optronics κατασκευάζει την Πηγή Φωτός Ευρυζωνικής Ευρυζωνικής SLD με σύζευξη ινών 840 nm, ένα ενεργό οπτικό εξάρτημα υψηλής απόδοσης που βασίζεται σε ενισχυμένη αυθόρμητη εκπομπή (ASE) από μια δομή οπτικού ενισχυτή ημιαγωγών, παρέχοντας υψηλή οπτική ισχύ με ευρύ φάσμα εύρους ζώνης και χαμηλό χρονικό διάστημα.

Παρέχει υψηλότερη ισχύ εξόδου από τα LED, ενώ διατηρεί ένα πολύ ευρύτερο φάσμα από τις διόδους λέιζερ, καθιστώντας το κατάλληλο για εφαρμογές που απαιτούν χαμηλή συνοχή και υψηλή φωτεινότητα.

Με ελάχιστη ισχύ εξόδου 5 mW, τυπικό εύρος ζώνης 10 nm και εξαιρετική σταθερότητα ισχύος (≤±0,02 dB βραχυπρόθεσμα, ≤±0,05 dB μακροπρόθεσμα), αυτή η πηγή SLD 840 nm είναι βελτιστοποιημένη για συστήματα ανίχνευσης και απεικόνισης οπτικών ινών ακριβείας. Η συσκευή διατίθεται και σε μορφή συμπαγούς μονάδας (70×90×18mm) για ενσωμάτωση συστήματος και σε μορφή πάγκου (195×220×120mm) για εργαστηριακά περιβάλλοντα και δοκιμές.

Εξοπλισμένη με πλεξίδες ινών 780-HP και υποδοχές FC/APC ως στάνταρ, με προαιρετική διεπαφή επικοινωνίας RS485 για παρακολούθηση και έλεγχο, αυτή η πηγή φωτός SLD προσφέρει ευελιξία και αξιοπιστία για ένα ευρύ φάσμα εφαρμογών.

Βασικά Χαρακτηριστικά-Ευρυζωνική πηγή φωτός SLD με σύζευξη ινών 840nm

● Υψηλή ισχύς εξόδου: ελάχιστη 5mW

● Ευρύ εύρος ζώνης φάσματος: τυπικό 10nm (-3dB)

● Χαμηλή φασματική κυματισμός για καθαρό φάσμα

● Προφίλ φάσματος Gauss

● Εξαιρετική σταθερότητα ισχύος: ≤±0,02dB/15min βραχυπρόθεσμα

● Μακροχρόνια σταθερότητα: ≤±0,05dB/8 ώρες

● Έξοδος σύζευξης ινών με ίνα 780 HP

● Πρότυπο σύνδεσης FC/APC, άλλες διαθέσιμες επιλογές

● Δύο παράγοντες μορφής: Module και Benchtop

● Διεπαφή επικοινωνίας RS485 για παρακολούθηση

● Λύση χαμηλού κόστους σε σύγκριση

● Ευρύ εύρος θερμοκρασίας λειτουργίας: -5°C έως +55°C

● Συμπαγής και στιβαρή σχεδίαση συσκευασίας

● Προαιρετική έκδοση πάγκου με έλεγχο οθόνης αφής

Τυπικές εφαρμογές-Πηγή φωτός ευρείας ζώνης SLD με σύζευξη ινών 840nm

● Γυροσκόπια οπτικών ινών (FOG)

● Συστήματα οπτικής τομογραφίας συνοχής (OCT).

● Ιατρική απεικόνιση και βιοϊατρική οπτική

● Συστήματα ανίχνευσης οπτικών ινών

● Συμβολομετρία λευκού φωτός

● Έλεγχος και χαρακτηρισμός οπτικών εξαρτημάτων

● Εργαστήρια Έρευνας και Ανάπτυξης

● Ανακλασομετρία πεδίου οπτικής συνοχής (OCDR)

Τεχνικές προδιαγραφές-Ευρυζωνική πηγή φωτός SLD με σύζευξη ινών 840nm

Οπτικές προδιαγραφές (T=25°C)

Μηχανολογικές και Περιβαλλοντικές Προδιαγραφές

Λεπτομέρειες προϊόντος-Πηγή φωτός ευρείας ζώνης SLD με σύζευξη ινών 840nm

Τι είναι ένα SLD;

Η δίοδος υπερφωταύγειας (SLD) είναι μια ημιαγωγική ευρυζωνική οπτική πηγή που βασίζεται σε ενισχυμένη αυθόρμητη εκπομπή (ASE) με υψηλό οπτικό κέρδος σε μια δομή κυματοδηγού που μοιάζει με δίοδο λέιζερ, που λειτουργεί υπό συνθήκες κατασταλμένης οπτικής ανάδρασης για την πρόληψη της ταλάντωσης λέιζερ.

Σε αντίθεση με τις δίοδοι λέιζερ που βασίζονται σε κοιλότητα συντονισμού, οι SLD χρησιμοποιούν όψεις χαμηλής ανακλαστικότητας (επικαλυμμένες με AR) και γωνίες ή κεκλιμένες δομές κυματοδηγού για να καταστέλλουν την ανάδραση της κοιλότητας, επιτρέποντας υψηλό οπτικό κέρδος αποφεύγοντας τη δράση lasing.

Βασικά χαρακτηριστικά των SLD:

• Σημαντικά υψηλότερη ισχύς εξόδου και φωτεινότητα από τα LED, διατηρώντας παράλληλα χαμηλή χρονική συνοχή

• Ευρυζωνική εκπομπή με ομαλό φασματικό περίβλημα ASE

• Πολύ χαμηλή χρονική συνοχή (μικρό μήκος συνοχής), ιδανικό για παρεμβολομετρικές εφαρμογές όπως το OCT

• Τυπική δομή κυματοδηγού μονής εγκάρσιας λειτουργίας που επιτρέπει την αποτελεσματική σύζευξη ινών μονής λειτουργίας

• Φασματικό σχήμα σχεδιασμένο συνήθως ως σχεδόν Gaussian ή προσαρμοσμένα προφίλ επίπεδης κορυφής ανάλογα με το σχέδιο

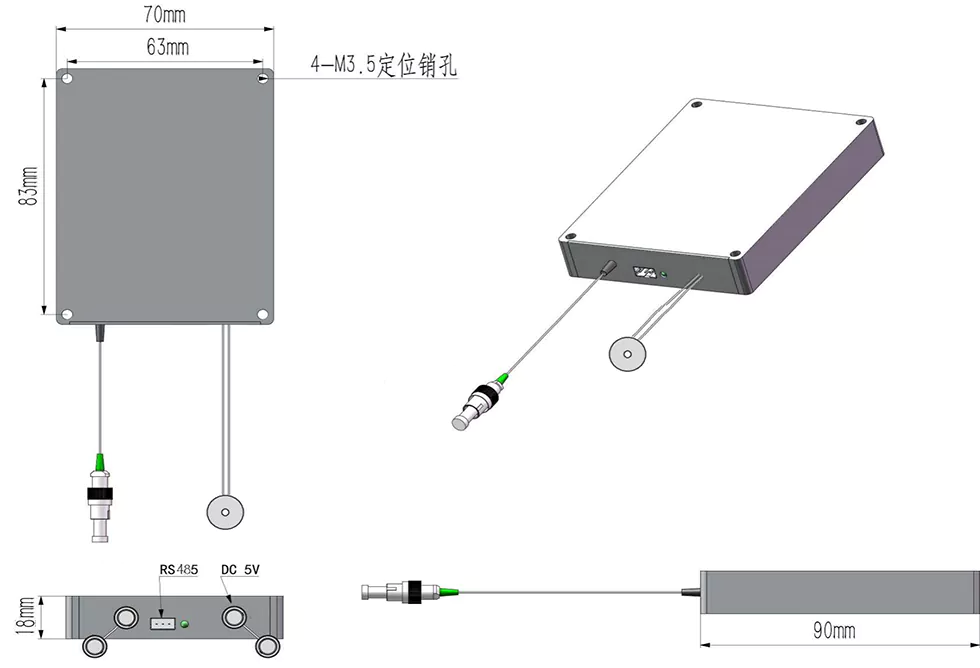

Διαστάσεις συσκευασίας

Η ευρυζωνική πηγή φωτός SLD 840nm διατίθεται σε δύο διαμορφώσεις πακέτων:

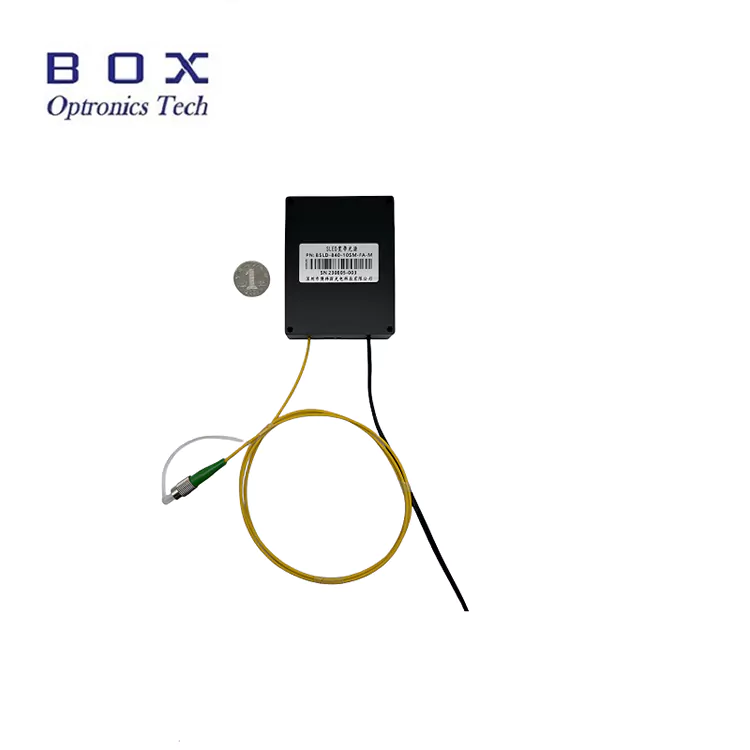

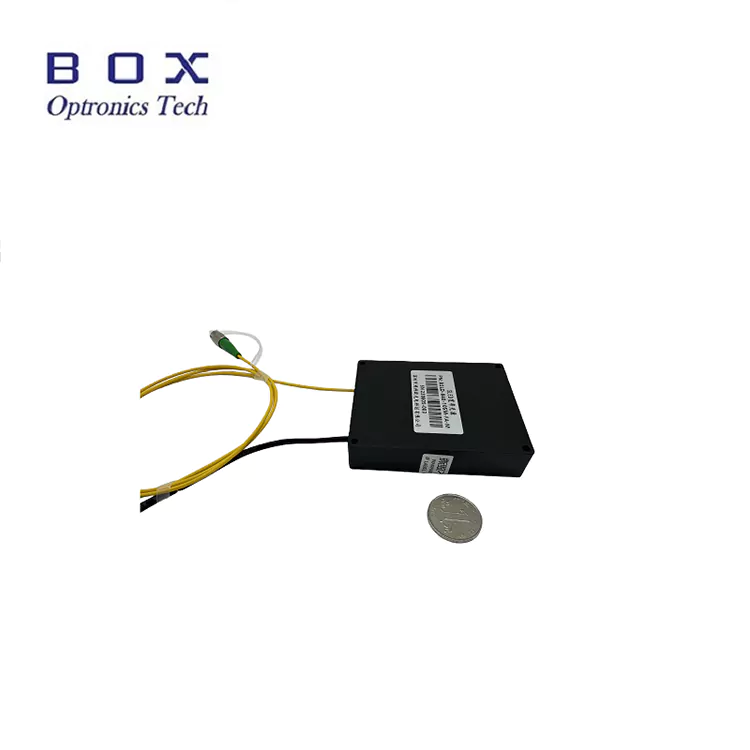

Έκδοση μονάδας (70×90×18mm):

• Συμπαγής σχεδιασμός χαμηλού προφίλ για ενοποίηση συστήματος

• 4-M3.5 οπές στερέωσης για ασφαλή εγκατάσταση

• Είσοδος ισχύος DC (5V ή 12V)

• Θύρα επικοινωνίας RS485 (θηλυκό DB9)

• Έξοδος κοτσίδας ινών με υποδοχή FC/APC

• Ιδανικό για ενσωμάτωση σε όργανα και συστήματα

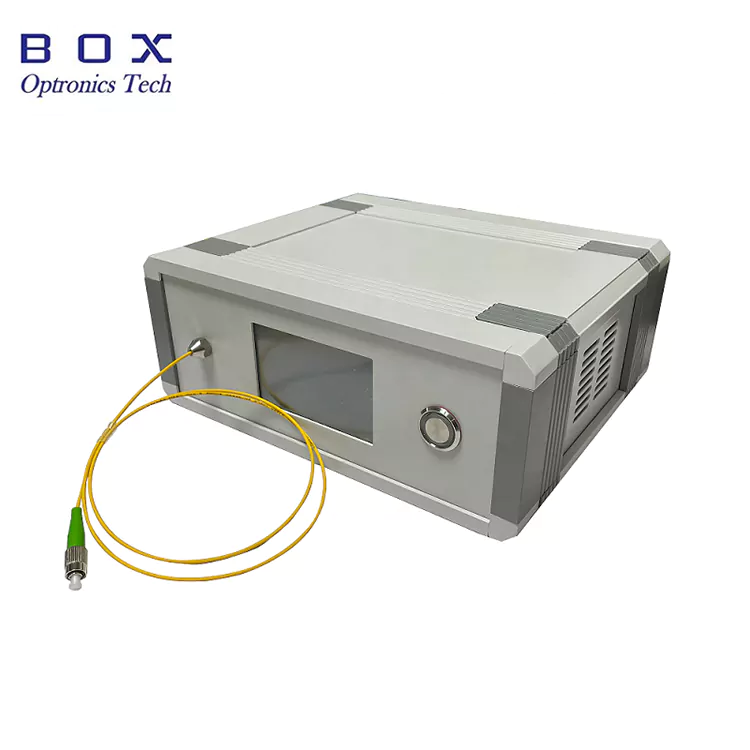

Έκδοση Benchtop (195×220×120mm):

• Συντελεστής μορφής επιτραπέζιου για εργαστηριακή χρήση

• Ενσωματωμένη οθόνη αφής για παρακολούθηση κατάστασης

• Είσοδος ρεύματος AC (110-240V γενικής χρήσης)

• Θύρα επικοινωνίας RS485 (θηλυκό DB9)

• Έξοδος ινών στον μπροστινό πίνακα

• Εύκολο στη χρήση, λειτουργία plug-and-play

• Ιδανικό για εργαστήρια Ε&Α και περιβάλλοντα δοκιμών

Έλεγχος και Παρακολούθηση

Και οι δύο εκδόσεις μονάδων και πάγκου υποστηρίζουν διεπαφή επικοινωνίας RS485 για παρακολούθηση και έλεγχο. Η έκδοση benchtop διαθέτει επιπλέον ενσωματωμένη οθόνη αφής για τοπική λειτουργία.

Διαθέσιμες παράμετροι παρακολούθησης και ελέγχου:

• Παρακολούθηση ισχύος εξόδου

• Αποκτήστε την τρέχουσα παρακολούθηση

• Παρακολούθηση θερμοκρασίας

• Ρύθμιση ισχύος (προαιρετικό)

• Λογισμικό κεντρικού υπολογιστή για έλεγχο υπολογιστή (προαιρετικό)

Γιατί να επιλέξετε το Box Optronics;

• Αυστηρός ποιοτικός έλεγχος με 100% δοκιμή πριν από την αποστολή

• Ανταγωνιστική τιμολόγηση με σταθερή δυνατότητα μαζικής παράδοσης

• Ευέλικτες επιλογές προσαρμογής για μήκος κύματος, ισχύ, εύρος ζώνης, ίνα και συνδέσεις

• 7×24 ώρες τεχνική υποστήριξη και γρήγορη απόκριση

• Παγκόσμια αποστολή με DHL, UPS και FedEx express παράδοση

• Διαθέσιμες και οι δύο εκδόσεις μονάδων και πάγκου

• Προαιρετικό λογισμικό κεντρικού υπολογιστή για ενοποίηση συστήματος

• Αξιόπιστη μακροπρόθεσμη προμήθεια για ποσότητες παραγωγής

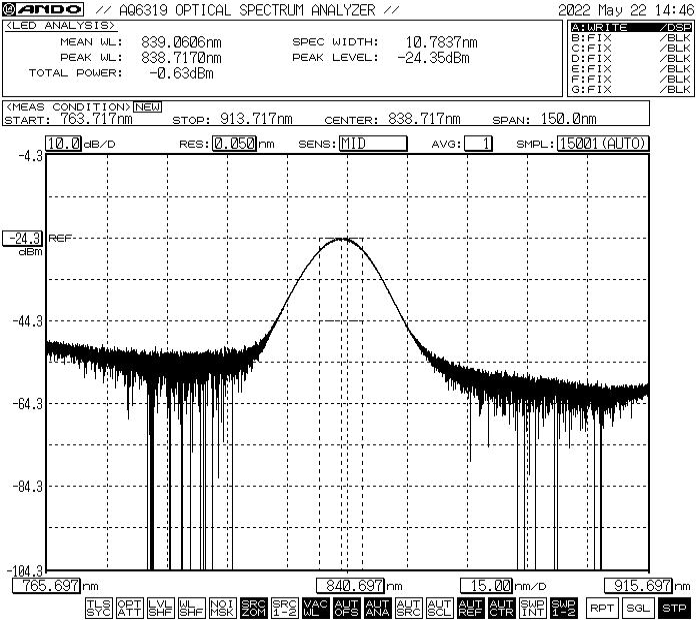

Φασματική απόδοση-840nm Πηγή ευρυζωνικού φωτός με συζευγμένη ίνα SLD

Το τυπικό φάσμα εμφανίζει μήκος κύματος κέντρου γύρω στα 840nm με εύρος ζώνης περίπου 10nm -3dB.

*Σημείωση: Το φάσμα που εμφανίζεται είναι τυπική απόδοση. Το πραγματικό φάσμα μπορεί να διαφέρει ελαφρώς από μονάδα σε μονάδα. Επικοινωνήστε μαζί μας για συγκεκριμένα δεδομένα φάσματος ή προσαρμοσμένες απαιτήσεις φάσματος.

Πληροφορίες παραγγελίας-Πηγή ευρυζωνικού φωτός SLD με σύζευξη ινών 840nm

Μοντέλο Ονοματολογία

BSLD - XXX - XX - XX - X - (X)

Παράδειγμα: BSLD - 840 - 51 - SM - M

Ευρυζωνική πηγή φωτός 840 nm SLD, έξοδος 5 mW, εύρος ζώνης 10 nm, ίνα 780 HP, έκδοση μονάδας, τροφοδοτικό 5 VDC

Διαθέσιμες επιλογές προσαρμογής

• Μήκος κύματος κέντρου: 840 nm τυπικό, άλλα μήκη κύματος διαθέσιμα κατόπιν αιτήματος

• Ισχύς εξόδου: Στάνταρ 5 mW, διαθέσιμες επιλογές υψηλότερης ισχύος

• Φασματικό εύρος ζώνης: Τυπικό 10 nm, διαθέσιμες άλλες επιλογές εύρους ζώνης

• Τύπος ινών: Πρότυπο 780-HP, άλλες ειδικές ίνες διαθέσιμες

• Μήκος ινών: 0,5m, 1m, 1,5m, 2m (προσαρμοσμένα μήκη διαθέσιμα)

• Τύπος Pigtail: 900μm χαλαρός σωλήνας, 3,0 mm χαλαρός σωλήνας

• Τύπος σύνδεσης: FC/APC standard, FC/UPC, SC/APC, LC/APC ή custom

• Τύπος πακέτου: Module ή Benchtop

• Τάση τροφοδοσίας: 5VDC, 12VDC (μονάδα), 110-240VAC (πάγκος)

• Οπτικός απομονωτής: Διατίθεται η ενσωματωμένη επιλογή απομόνωσης

• Διεπαφή επικοινωνίας: Πρότυπο RS485, διαθέσιμες άλλες διεπαφές

• Λογισμικό κεντρικού υπολογιστή: Διατίθεται για παρακολούθηση και έλεγχο

Για προσαρμοσμένες απαιτήσεις, επικοινωνήστε με την ομάδα πωλήσεών μας με τις προδιαγραφές σας.

Φύλλο δεδομένων και έκθεση δοκιμής

Κάθε ευρυζωνική πηγή φωτός SLD 840nm αποστέλλεται με μια ολοκληρωμένη αναφορά δοκιμής που τεκμηριώνει τις μετρημένες παραμέτρους απόδοσης. Το αρχείο PDF του φύλλου δεδομένων περιέχει λεπτομερείς προδιαγραφές, καμπύλες απόδοσης και σχέδια διαστάσεων.

• Με κάθε ενότητα περιλαμβάνεται ατομική αναφορά δοκιμής

• Αναιχνεύσιμος σειριακός αριθμός για κάθε μονάδα

Φύλλο δεδομένων

Όροι προσφοράς και πληρωμής

Όροι προσφοράς

• EXW (Ex Works): Συνιστάται εάν έχετε λογαριασμό DHL/UPS/FedEx. Στέλνουμε χρησιμοποιώντας τον λογαριασμό σας. κανένα κόστος αποστολής δεν χρεώνεται από εμάς.

• DAP (Παράδοση στο Τόπο): Εάν δεν έχετε λογαριασμό ταχυμεταφοράς, μπορούμε να κανονίσουμε την αποστολή με προπληρωμένο φορτίο.

• Άλλοι όροι: Επικοινωνήστε μαζί μας για να συζητήσουμε.

Όροι πληρωμής

• PayPal: Γρήγορη και ασφαλής πληρωμή για δείγματα και μικρές παραγγελίες

• T/T (Τραπεζική μεταφορά): Τυπική μέθοδος πληρωμής για κανονικές παραγγελίες παραγωγής

• Alibaba Trade Assurance: Ασφαλής προστασία παραγγελιών για ηλεκτρονικές συναλλαγές με εγγύηση αγοραστή

• Πιστωτική κάρτα: Αποδεκτή μέσω PayPal, Alibaba

• Ευέλικτοι όροι πληρωμής: Διαπραγματεύσιμοι

Χρόνος ανοχής

• Τυπική παραγωγή: ~10-15 εργάσιμες ημέρες

• Προσαρμοσμένες διαμορφώσεις: 15-20 εργάσιμες ημέρες

• Παραγγελίες όγκου: Επικοινωνήστε για το χρονοδιάγραμμα παραγωγής

• Διεθνής αποστολή: ~3-5 εργάσιμες ημέρες (DHL/UPS/FedEx express)

• Ταχεία υπηρεσία: Διατίθεται κατόπιν αιτήματος

Σημειώσεις λειτουργίας και χειρισμός

Χειρισμός ινών

• Αποφύγετε τις αιχμηρές στροφές ή τσακίσεις που μπορεί να καταστρέψουν την ίνα

• Μην τραβάτε ή στρίβετε τα κοτσιδάκια από ίνες

• Καθαρίστε τους συνδέσμους ινών πριν από τη σύνδεση χρησιμοποιώντας κατάλληλα εργαλεία καθαρισμού

• Χρησιμοποιείτε πάντα καλύμματα σκόνης όταν ο σύνδεσμος δεν χρησιμοποιείται

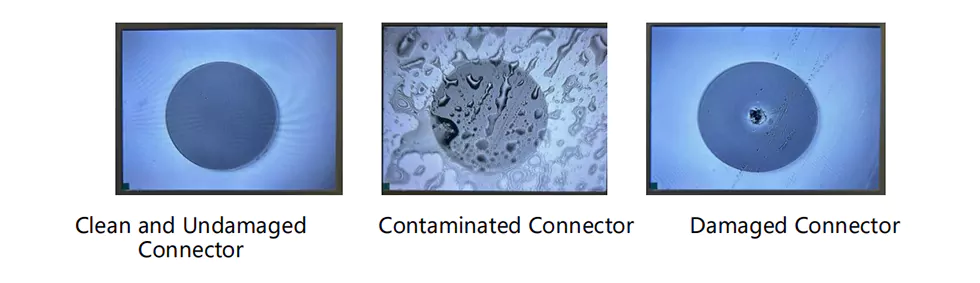

• Επιθεωρήστε το άκρο της ίνας για ζημιές πριν από τη χρήση

Θέματα ισχύος και λειτουργίας

• Βεβαιωθείτε ότι υπάρχει σωστή τάση τροφοδοσίας πριν από τη σύνδεση

• Μην υπερβαίνετε τις μέγιστες ονομασίες ρεύματος ή ισχύος δίσκου

• Χρησιμοποιήστε την κατάλληλη ψύξη για συνεχή λειτουργία

• Απενεργοποιήστε την τροφοδοσία πριν συνδέσετε/αποσυνδέσετε την οπτική ίνα

• Μην κοιτάτε απευθείας στην έξοδο ινών όταν είναι ενεργοποιημένη
